CTLA-M Hochdruck-Hydraulischer Schwenkspanner mit pneumatischer Abfrage – doppelt wirkend

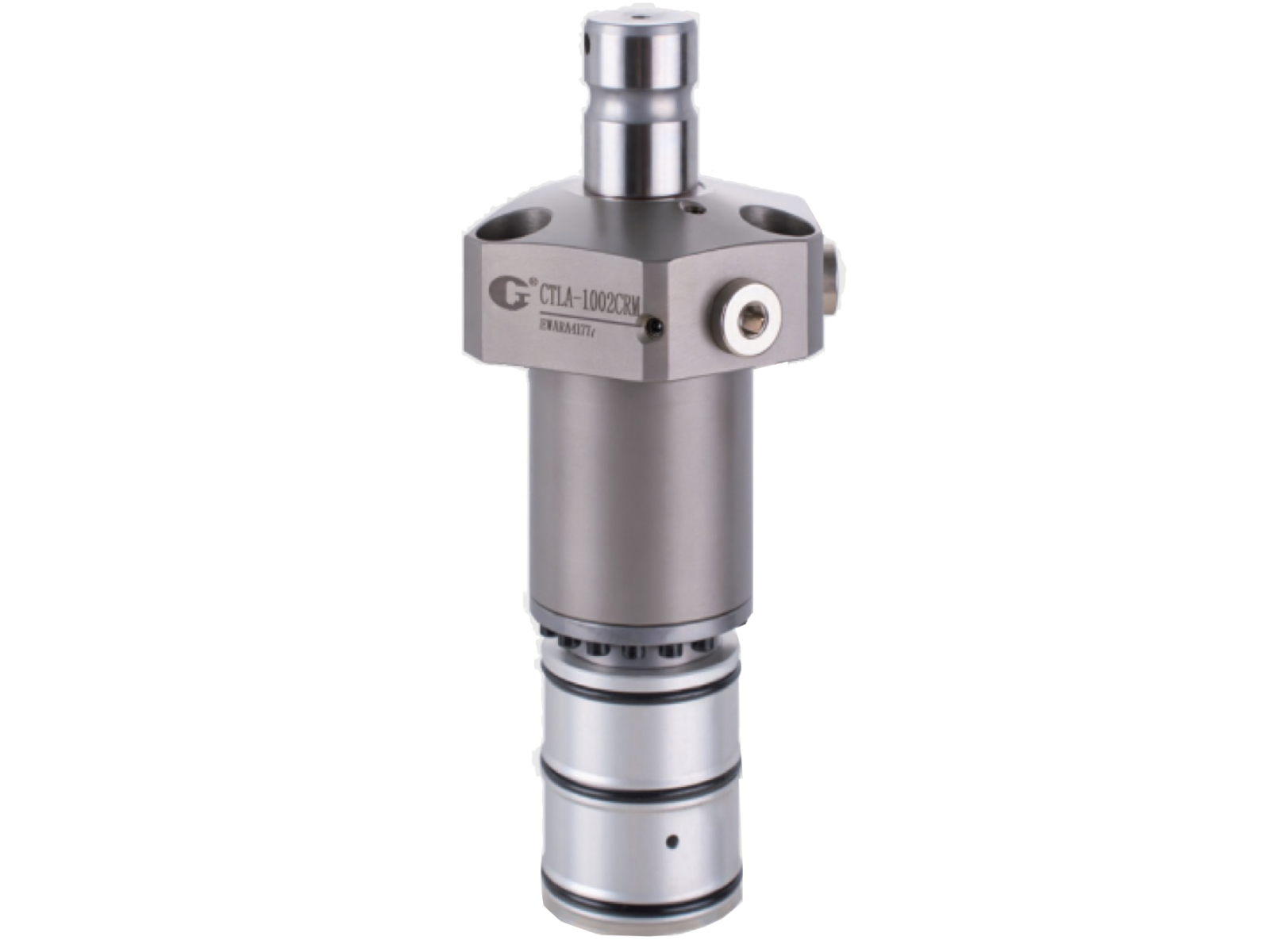

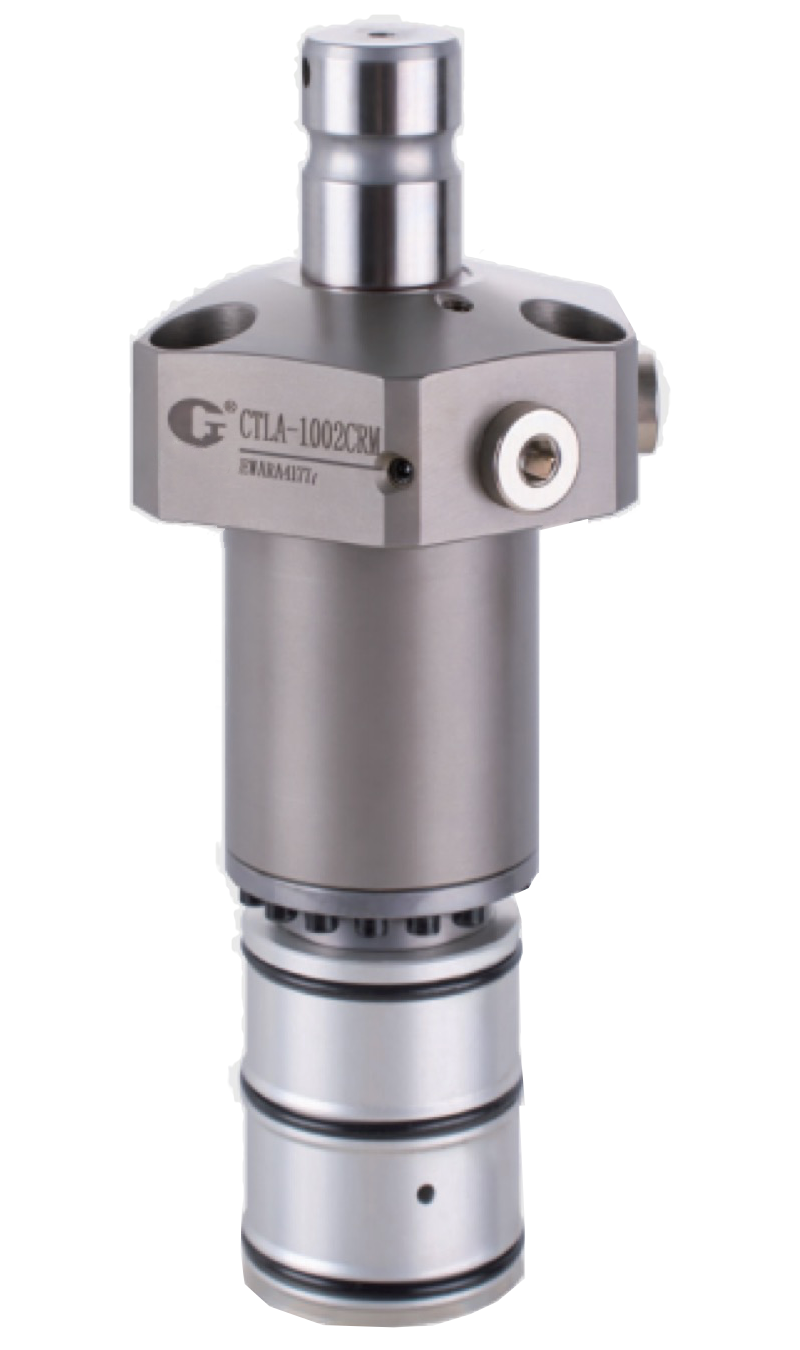

Hochdruck-Hydraulischer Schwenkspanner mit pneumatischer Abfrage – doppelt wirkend:
- Hochdruck-Hydraulik-Schwenkspanner in doppelt wirkender Ausführung
- Mit pneumatischer Abfrage über einen Luftsensor
- Die Druckdifferenz des Luftsensors ermöglicht die Zustandsabfrage
- Hervorragende Konstruktion für hohe Belastbarkeit bei schnellen Spannvorgängen
- Konstruktion mit verbessertem Schutz gegen das Eindringen von Kühlmittel
- Geeignet für einen maximalen Betriebsdruck von 350 kgf/cm²
- Minimaler Betriebsdruck: 70 kgf/cm²
- Schwenkrichtung beim Spannen wählbar: rechts oder links
- Verfügbar in den Baugrößen CTLA-1002C-M und CTLA-1602C-M
- Plattenanschluss (C-Gasket-Ausführung) mit G-Gewindestopfen
- Durchflussregelventile können direkt installiert werden
- Betriebstemperatur: 0 bis +70 °C
Hinweise:
- Die Geschwindigkeit des Spann- und Entspannvorgangs muss entsprechend reduziert bzw. geregelt werden.
- Für die Dämpfung bzw. Geschwindigkeitsregelung sind die Angaben zu den Spannarmen im Katalog zu beachten.
- Die Zustandsabfrage erfolgt durch Erkennung der Druckdifferenz über den Luftsensor.
- Der Luftauslass muss ausreichend freigehalten werden, um das Eindringen von Kühlmittel und Spänen zu verhindern.
- Während des Betriebs muss konstant Luft am Luftanschluss anliegen.
- Das Durchflussregelventil CZT ist separat erhältlich.
- Die Montagebolzen sind nicht im Lieferumfang enthalten.
Beispiel-Bestellcode:
CTLA-1002CRM
Baureihe – Baugröße – Anschlussart – Schwenkrichtung – pneumatische Abfrage
| ① | Baureihe | CTLA | |
| ② | Baugröße | 1002: ØD = 43 mm 1602: ØD = 46 mm |
|
| ③ | Anschlussart | C: Dichtungs-Ausführung mit G-Gewindestopfen | |
| ④ | Schwenkrichtung beim Spannen | R: Rechts L: Links |
|
| ⑤ | Ausführung | M: Ausführung mit pneumatischer Abfrage |
Hinweis: Das Durchflussregelventil CZT ist separat erhältlich.
| Modell | Spannkraft bei 350 kgf/cm² | Schwenkhub | Spannhub | Gesamthub | Ölbedarf Entspannen | Ölbedarf Spannen | eff. Kolbenfläche Entspannen | eff. Kolbenfläche Spannen | Betriebstemperatur |
|---|---|---|---|---|---|---|---|---|---|
| [kgf] | [mm] | [mm] | [mm] | [cm³] | [cm³] | [cm²] | [cm²] | [°C] | |
| CTLA-1002C-M | 980 | 9,5 | 10 | 19,5 | 12,9 | 5,5 | 6,605 | 2,804 | 0 bis +70 |
| CTLA-1602C-M | 1459 | 11 | 13 | 24 | 21,8 | 10 | 9,079 | 4,170 | 0 bis +70 |
Hinweis: Die Spannkraftangaben beziehen sich auf einen Betriebsdruck von 350 kgf/cm².

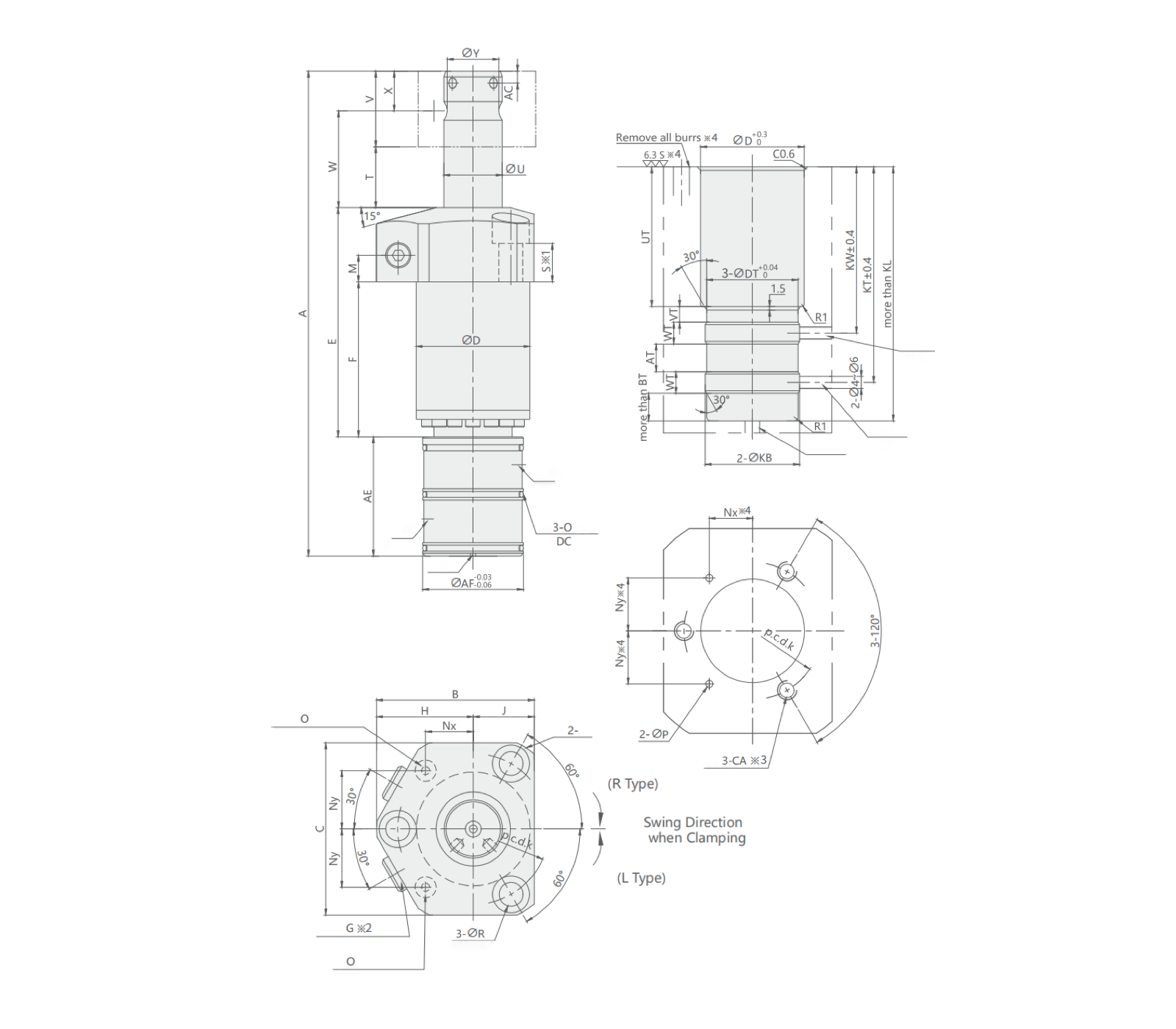

| Modell | Full Stroke | Swing Stroke | Lock Stroke | A | B | C | D | E | F | H | J | M | Nx | Ny | P | Q | R | S | T | U | V | W | X | Y | AE | AC | AF | K | CA | UT | DT | VT | WT | BT | KW | KT | KL | DC | Chamfer | G Thread | O-ring (Option-C) | Lever Phasing Pin |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CTLA-1002C-M | 19,5 | 9,5 | 10 | 183 | 59,5 | 65 | 43 | 86,5 | 58,5 | 36,5 | 23 | 10 | 18 | 22 | 3 | 14 | 9 | 14,5 | 21,5 | 22 | 30 | 36,5 | 15 | 19,5 | 45 | 4,5 | 38 | 57 | M8 | 58 | 38 | 6,5 | 9 | 11,5 | 69 | 89,5 | 105,5 | AS568-028 (70°) | Ø73 | G1/8 | 1BP5 | Φ4×8 |
| CTLA-1602C-M | 24 | 11 | 13 | 208 | 62 | 68 | 46 | 103 | 73 | 38 | 24 | 10 | 20 | 22 | 3 | 14 | 9 | 16 | 26 | 25 | 34 | 43 | 17 | 22 | 45 | 5 | 38 | 60 | M8 | 72 | 38 | 7 | 9 | 11,5 | 83,5 | 104 | 120 | AS568-028 (70°) | Ø76 | G1/8 | 1BP5 | Φ4×8 |
Alle Maßangaben in mm.
Hinweise zur Montage:
- Montagebolzen sind nicht im Lieferumfang enthalten.
- Die Montagebolzen sind entsprechend der Einbauhöhe gemäß Maß S auszuwählen.
- Das Durchflussregelventil ist separat erhältlich.
- Die Gewindetiefe CA der Montagebohrungen ist entsprechend der Einbauhöhe gemäß Maß S festzulegen.
- Die angegebenen Bearbeitungsmaße gelten für die C-Dichtungs-Ausführung.
CTLA-M Hochdruck-Hydraulischer Schwenkspanner mit pneumatischer Abfrage – CAD-Daten
CAD-Daten auf Anfrage.
Weitere technische Unterlagen auf Anfrage.
