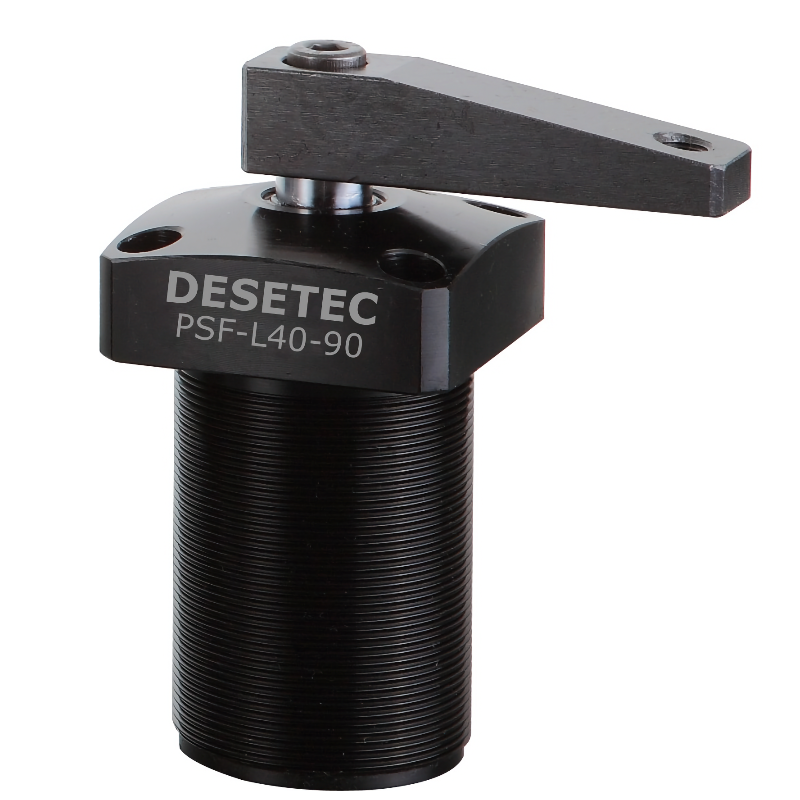

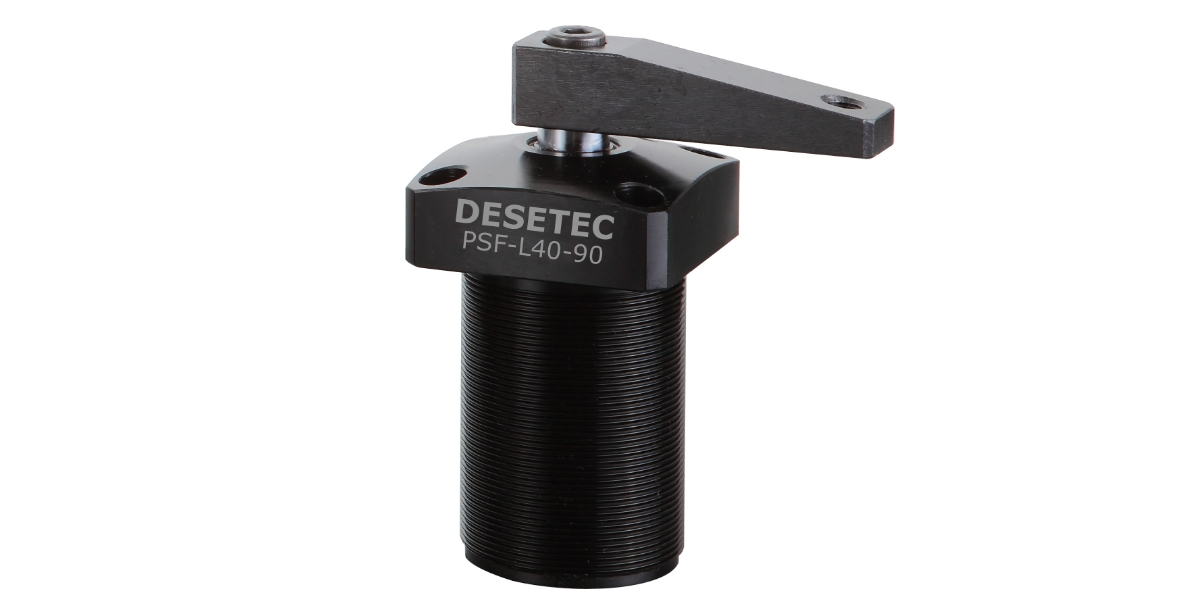

Pneumatischer Schwenkspanner - Flanschversion schraubbar(Schwenkspannzylinder)
Pneumatik-Schwenkspanner mit Gewindekörper und Flansch oben:
- Schwenkspannzylinder in kompakter und robuster Baugröße
- Material: Körper aus Aluminiumlegierung
- Spannkräfte von 0,24 kN bis 1,96 kN
- Verfügbar in den Zylindergrößen: 25, 32, 40, 50 und 63 mm
- Flanschversion (Oberflansch) für den versenkten Einbau in Vorrichtungen
- Diverse Montagemöglichkeiten durch den Gewindekörper und die Bohrungen im Flansch
- Komplett inklusive Spannarm geliefert
- Betriebsdruck: 4 bis 7 bar | Doppelt wirkend
- Temperaturbereich: −10 bis +60 °C
Hinweise:
- Medium: trockene, gefilterte Druckluft. Ölzufuhr ist nicht erforderlich!
- Sonderausführungen und Schwenkwinkel (0°, 45°, 60°) auf Anfrage lieferbar!
- Ersetzt u. a. die NPSU-Serie von Clamptek
Beispiel-Bestellnummer:
PSF - L 40 - 90
Baureihe – Schwenkrichtung – Kolben-ø – Schwenkwinkel
| ① | PSF | BAUREIHE | PSF |
|---|---|---|---|
| ② | L | Schwenkrichtung | R: Rechts (im Uhrzeigersinn) L: Links (gegen den Uhrzeigersinn) |
| ③ | 40 | Größe / Kolben-Innendurchmesser [mm] | ø25, ø32, ø40, ø50, ø63 |
| ④ | 90 | Schwenkwinkel | Standard: 90° (±2°) Optional: 0°, 45°, 60° (Sonderwinkel auf Anfrage) |
Spezifikationen, CAD-Daten und Preise

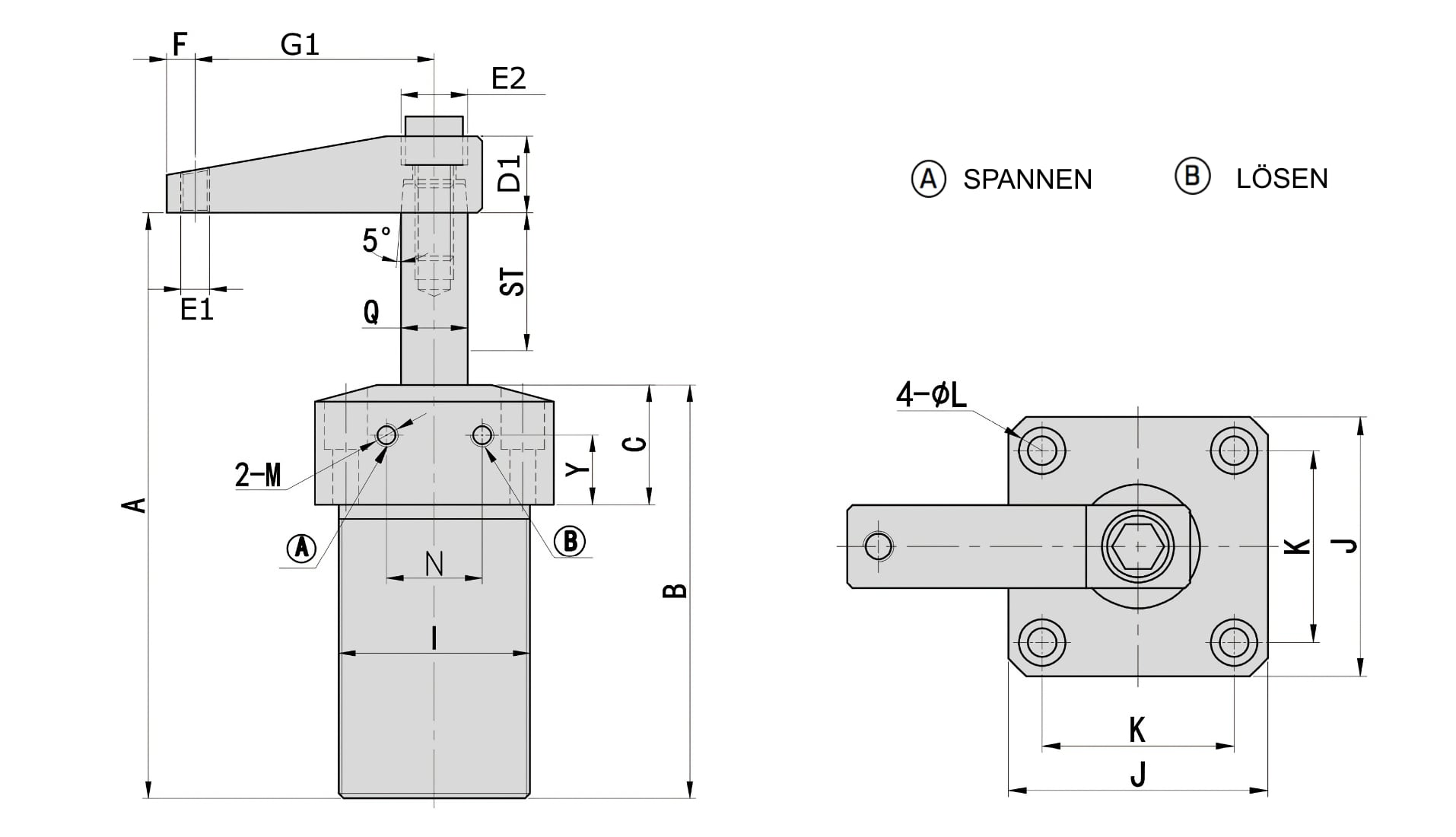

Technische Zeichnung / Abmessungen in [mm]
| Modell | Gesamthub | A geöffnet | B | C | D1 | E1 | G1 | F | M | E2 | K | J | I | O | ØL | Y | Q |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PSF-25 | 27 | 118,5 | 86,5 | 25 | 16 | M6 | 50 | 6 | M5 | M8 | 37 | 50 | M40×1.5 | 20 | 5.5-9x5.5D | 14,5 | Ø14 |
| PSF-32 | 30 | 133,5 | 97,5 | 25 | 19 | M8 | 60 | 9 | PT1/8 | M8 | 45 | 60 | M50×1.5 | 22 | 6.5-10.5x6.5D | 13 | Ø16 |
| PSF-40 | 30 | 133,5 | 97,5 | 25 | 19 | M8 | 70 | 9 | PT1/8 | M8 | 50 | 65 | M55×1.5 | 26 | 6.5-10.5x6.5D | 13 | Ø16 |
| PSF-50 | 32 | 141 | 104 | 25 | 25 | M12 | 80 | 10 | PT1/8 | M10 | 58 | 75 | M65×1.5 | 32 | 8.5-14x9D | 11 | Ø20 |
| PSF-63 | 30 | 140 | 105 | 25 | 25 | M12 | 90 | 10 | PT1/8 | M10 | 70 | 90 | M80×1.5 | 35 | 8.5-14x9D | 11 | Ø20 |
CAD-Downloads PSF-Serie (3D-STEP)
Produktdatenblatt
Hinweise zu Funktion, Montage & Betrieb der PSF-Schwenkspanner:
- Funktionsweise & Bewegungsablauf:
Der Gesamthub unterteilt sich in Schwenk- und Spannhub. Zu Beginn führt der Spannarm eine 90°-Schwenkbewegung aus, gefolgt vom linearen Spannhub. Wichtig: Die Schwenkbewegung darf keinesfalls behindert werden, und die Werkstückspannung darf ausschließlich während des reinen Spannhubs erfolgen. - Montage & Einschraubgewinde:
Das metrische Außengewinde am Zylinderkörper ermöglicht eine stufenlose Höhenjustierung und den versenkten Einbau in Vorrichtungen. Die Fixierung erfolgt wahlweise über eine Nutmutter (nach DIN 70852) von oben oder unten oder mit vier Zylinderschrauben direkt über den Flansch. - Wartungsfreier Betrieb ohne Öl:
Im Gegensatz zu Standard-Marktprodukten, die zwingend geölte Luft vorschreiben, arbeitet die PSF-Serie absolut sauber, umweltschonend und wartungsarm mit trockener, gefilterter Druckluft ohne Ölzufuhr.
