Pneumatischer Hebelspanner - Oberflansch - Gewindekörper - schraubbar
Pneumatik-Hebelspanner mit Gewindekörper und Flansch oben:
- Hebelspanner in kompakter Bauform, insbesondere ideal für den versenkten Einsatz im Bereich des Werkzeug-, Formen- und Vorrichtungsbaus
- Spannkräfte von 0,27 kN bis 1,70 kN
- Verfügbar in den Zylindergrößen: 25, 32, 40, 50 und 63 mm
- Flansch an der Oberseite
- Diverse Montagemöglichkeiten durch den Gewindekörper und die Bohrungen im Flansch
- U. a. geeignet zum versenkten Einbau
- Temperaturbereich: −10 bis +60 °C
- Doppelt wirkend
Hinweise:
- Medium: trockene, gefilterte Druckluft. Ölzufuhr ist nicht erforderlich!
- Sonderausführungen sind auf Anfrage lieferbar!
- In der hitzebeständigen Ausführung bis 150 °C lieferbar!
- Ersetzt u. a. Clamptek CPLCU, CPLCU-25-V, CLX-Serie oder 6015
Beispiel-Bestellnummer:
PLF - 40 R
Baureihe – Kolben-ø – Montagerichtung des Spanneisens
| ① | PLF | BAUREIHE | PLF |
|---|---|---|---|
| ② | 40 | Größe / Kolben-Innendurchmesser [mm] | ø25, ø32, ø40, ø50, ø63 |
| ③ | R | Montagerichtung des Spanneisens | Leer: Standard vorne R: Rechts L: Links |
Spezifikationen, CAD-Daten und Preise

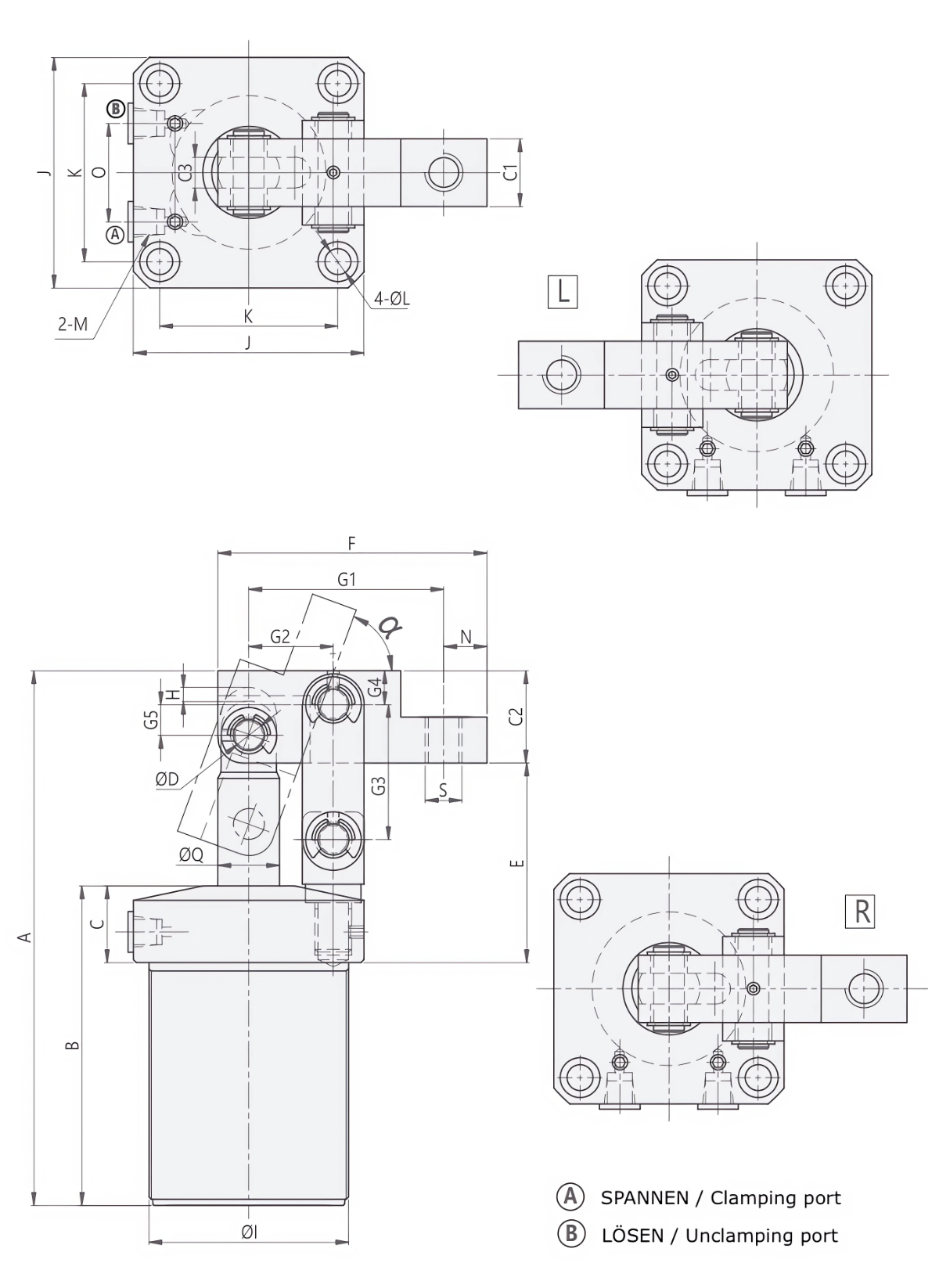

Technische Zeichnung / Abmessungen in [mm]
| Parameter | A | B | C | C1 | C2 | C3 | ØD | E | F | G1 | G2 | G3 | G4 | G5 | H | ØI | J | K | L-Ø | L-Tiefe | M | N | O | Q | S | ɑ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PLF-25 | 128.5 | 86.5 | 25 | 16 | 17 | 6 | Ø6 | 50 | 55 | 41 | 18 | 26 | 6.5 | 4.5 | 2 | M40x1.5 | 50 | 37 | Ø5.5-Ø9 | 5.5D | M5 | 7 | 23 | Ø14 | M6 | 70° |
| PLF-32 | 149.5 | 97.5 | 25 | 18 | 20 | 8 | Ø6 | 57 | 68 | 52 | 22 | 33 | 8 | 5 | 4 | M50x1.5 | 60 | 45 | Ø6.5-Ø11 | 6.5D | PT1/8 | 8 | 23 | Ø16 | M8 | 75° |
| PLF-40 | 157,5 | 97.5 | 25 | 20 | 25 | 8 | Ø8 | 60 | 75 | 56 | 24 | 33 | 13 | 4 | 3 | M55x1.5 | 65 | 50 | Ø6.5-Ø11 | 6.5D | PT1/8 | 10 | 26 | Ø16 | M8 | 78° |
| PLF-50 | 174 | 104 | 25 | 22 | 30 | 10 | Ø10 | 65 | 87.5 | 63.5 | 27.5 | 44 | 11 | 10 | 3 | M65x1.5 | 75 | 58 | Ø8.5-Ø14 | 8.5D | PT1/8 | 14 | 32 | Ø20 | M12 | 70° |
| PLF-63 | 179 | 105 | 25 | 22 | 30 | 10 | Ø10 | 69 | 98 | 74 | 32 | 48 | 11 | 10 | 3 | M80x1.5 | 90 | 70 | Ø8.5-Ø14 | 8.5D | PT1/8 | 14 | 35 | Ø20 | M12 | 60° |
CAD-Downloads PLF-Serie (3D-STEP)
Produktdatenblatt
Hinweise zu Funktion, Montage & Betrieb der PLF-Hebelspanner:
- Material & Mechanik:
Hochwertiger Grundkörper aus schwarz eloxiertem Aluminium kombiniert mit einem hartverchromten Stahlkolben. Über die interne Gelenkmechanik wird die Kolbenbewegung in eine kraftvolle Hebel-Spannbewegung umgesetzt – für maximale Spannkräfte bei kompakter Bauform. - Montage & Einbau:
Das Außengewinde ermöglicht eine stufenlose Höhenjustierung und den versenkten Einbau in Vorrichtungen. Die Fixierung erfolgt wahlweise über eine Nutmutter (z. B. nach DIN 70852) von oben/unten oder mit vier Zylinderschrauben direkt über den Kopf-Flansch. - Wartung & Betriebskonditionen:
Im Gegensatz zu Standard-Marktprodukten, die zwingend geölte Luft vorschreiben, arbeitet die PLF-Serie vollkommen wartungsarm und umweltschonend mit trockener, gefilterter Druckluft ohne Ölzufuhr.
