PLP-Serie Pneumatischer Hebelspanner Profilversion

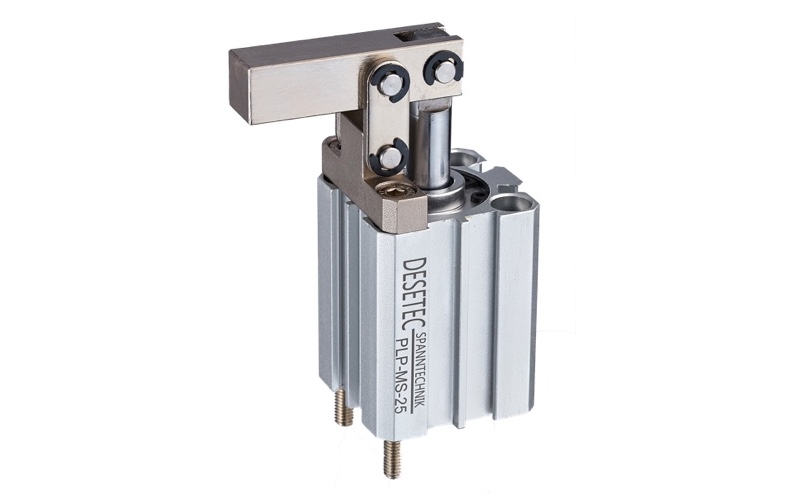

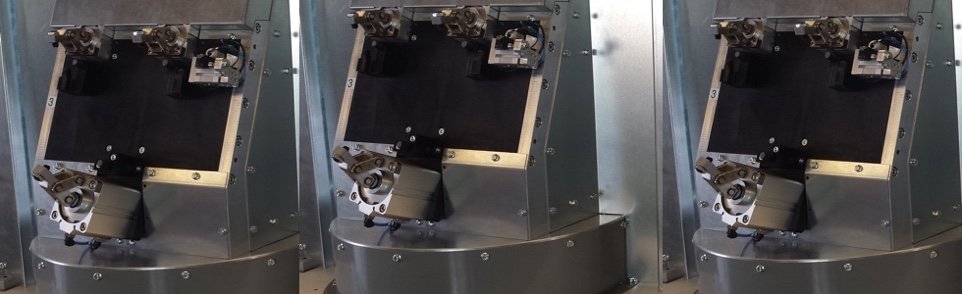

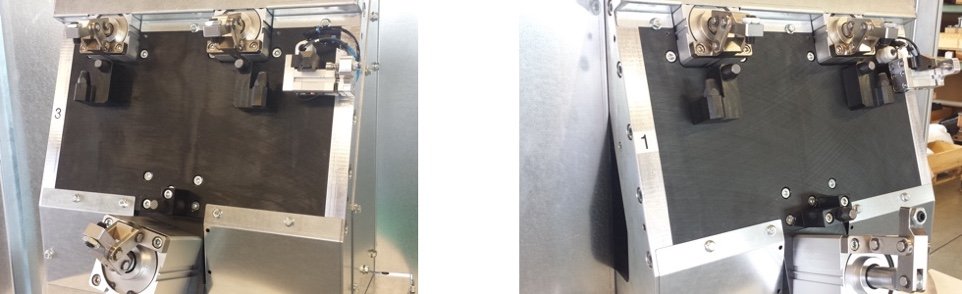

Pneumatischer Hebelspanner - Profilversion

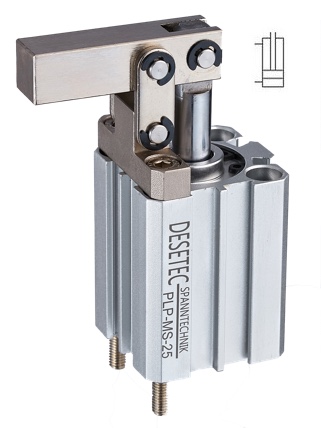

PLP Pneumatischer Hebelspanner Profilversion

Kompakter pneumatischer Hebelspanner in Blockform

  • Kompakte Bauform, ideal für den Werkzeug-, Formen- und Vorrichtungsbau
  • Leicht, robust und zuverlässig
  • Überarbeitete Baureihe mit modifiziertem Design
  • Gehäuse aus Aluminiumlegierung
  • Mit Spannarm aus C45-Stahl
  • Für eine lange Lebensdauer ausgelegt
  • Spannkräfte von 0,20 bis 4,69 kN bei 7 bar
  • Optionale Positionsabfrage bei Ausführung MS mit Magnetkolben
  • Doppeltwirkende Ausführung
  • Betriebsdruck: 3 bis 7 bar
  • Betriebstemperatur: −10 bis +60 °C
Hinweis :
  • Medium : trockene, gefilterte Druckluft. Ölzufuhr ist nicht erforderlich !
  • Sonderausführungen sind auf Anfrage lieferbar.

➝ CAD-Daten stehen unten zum Downloaden zur Verfügung !

Produktdatenblatt (Download)
Beispiel-Bestellcode: PLP-MS 32 S1
Baureihe – Positionsabfrage – Kolben-ø – Anzahl Sensoren
①
PLP
 BAUREIHE PLP
②
MS
 Kolbenausführung Leer : Standard-Version (ohne Positionsabfrage)
MS : mit Magnetkolben (zur Positionsabfrage mit optionalen Sensoren)
③
32
 Kolben-Innendurchmesser ø25,  ø32,  ø40,   ø50,  ø63,  ø80,  ø100
④
S1
 Anzahl Sensoren (Näherungsschalter) S1 : 1 Sensor
S2 : 2 Sensoren

Hinweise zur Konfiguration und der Bestellnummer:

  • Bestellcode: Mit dem Code konfigurieren Sie den pneumatischen Hebelspanner der PLP-Serie passgenau für Ihre Anwendung und Einbausituation.
  • Bestandteile: Von der Baureihe über die Kolbenausführung bis zum Kolben-Innendurchmesser definiert jeder Bestandteil eine spezifische Eigenschaft.
  • Positionsabfrage: Diese erfolgt über Sensoren in Verbindung mit einem Magnetkolben (Ausführung MS). Die Standardausführung bietet keine sensorbasierte Abfrage.

Wichtiger Hinweis zu den Sensoren: Wenn Sie sich für die Variante mit Magnetkolben (MS) entscheiden, können Sie die passenden Näherungsschalter der Serien DFSJ und DFGJ direkt über die Reiterkarten am oberen Seitenanfang auswählen und bestellen.

Spezifikationen, Bestellnummern und Preise

GrößeSpannkraft
bei 7 bar
[kN]		Spannhub

[mm]		Gesamthub

[mm]		Zylinderkapazität
Spannen | Entspannen
[cm3]		Gewicht
Standard | MS
[kg]		CAD
Download
Standard | MS		Preise ab
EUR/Stk.
Standard | MS
PLP-25 0,20 17 20 9,82  |  8,24 0,24 | 0,29 | 119,00 | 139,00
PLP-32 0,31 20 23 18,49  |  15,89 0,42 | 0,48 | 129,00 | 139,00
PLP-40 0,56 22 25 31,40  |  26,40 0,55 | 0,63 | 139,00 | 159,00
PLP-50 0,91 27 30 58,89  |  49,47 0,95 | 1,05 | 159,00 | 189,00
PLP-63 1,69 32 35 109,06 | 98,00 1,45 | 1,60 | 189,00 | 219,00
PLP-80 2,79 40 43 216,03 | 195,22 - | 269,00 | 289,00
PLP-100 4,69 45 48 376,80 | 338,40 - | 359,00 | 389,00

Erläuterungen zu den Ausführungen & Preisen:

  • Standard | MS: „Standard“ bezeichnet die Grundausführung ohne Positionsabfrage. „MS“ beinhaltet einen integrierten Magnetkolben zur Endlagenabfrage mittels optionaler Sensoren.
  • CAD-Downloads: Die CAD-Daten stehen standardmäßig im STEP-Format zur Verfügung.
  • Preise & Konditionen: Alle Preisangaben verstehen sich in Euro pro Stück zzgl. der gesetzlichen Mehrwertsteuer und Versandkosten.

Technische Zeichnung / Abmessungen in [mm]

PLP Technische Zeichnung Pneumatischer Hebelspanner
MODELOhne MagnetMit MagnetC1C2ΦDEFG1G2G3HJJ1KLL1MNαQ
A1BA1B
PLP-25 65,5 41 75,5 51 13 6 Φ5 25 50 45 14 17 3 40 - 28 M5x0.8 10,5 M5x0.8 8 75° ø10
PLP-32 78 49 93 64 16 8 Φ6 31 60 53 17 20 3 44 50 34 M5x0.8 11 PT1/8 9 70° ø12
PLP-40 82,5 51,5 97,5 66,5 16 8 Φ6 32 65 58 20 22 3 52 58 40 M6x1.0 9,5 PT1/8 10 65° ø16
PLP-50 96,6 58,6 106,6 68,6 19 10 Φ8 35 75 66 23 27 3 62 71 48 M6x1.0 11 PT1/4 11 70° ø20
PLP-63 115,5 72,5 125,5 82,5 22 10 Φ8 38,5 85 76 29,5 32 3 75 84,5 60 M6x1.0 11 PT1/4 11 65° ø20
PLP-80 138 84 148 94 22 10 Φ10 47 105 94 37 40 3 94 104 74 M8 15,5 PT1/4 14 65° ø25
PLP-100 163,5 99 173,5 109 25 12 Φ12 53 125 110 45 45 3 114 124 90 M10 15 PT1/4 18 60° ø32

Magnetfeldsensoren DFSJ, DFSJN, DFSJP

DFSJ Magnetfeldsensoren für den Pneumatischen Hebelspanner PLP-Serie

Auswahl- und Anschlusshinweise für die DFSJ-Sensorreihe:

  • DFSJ: 2-Draht-Ausführung (Solid State, Normally Open) für unkomplizierte Schaltungen.
  • DFSJN / DFSJP: 3-Draht-Ausführungen mit elektronischem Schaltausgang, wahlweise als NPN- (DFSJN) oder PNP-Schlinker (DFSJP) für 5 bis 30 V DC.
  • Schutzart & Merkmale: Alle Varianten entsprechen der Schutzart IP 67, arbeiten im Temperaturbereich von -10 bis 70 °C und verfügen über Verpolungs- und Überspannungsschutz.

Hinweis zur Verwendung: Diese Magnetsensoren sind optimal auf den integrierten Magnetkolben der PLP-Hebelspanner (Ausführung MS) abgestimmt und ermöglichen eine präzise Positions- und Endlagenabfrage.

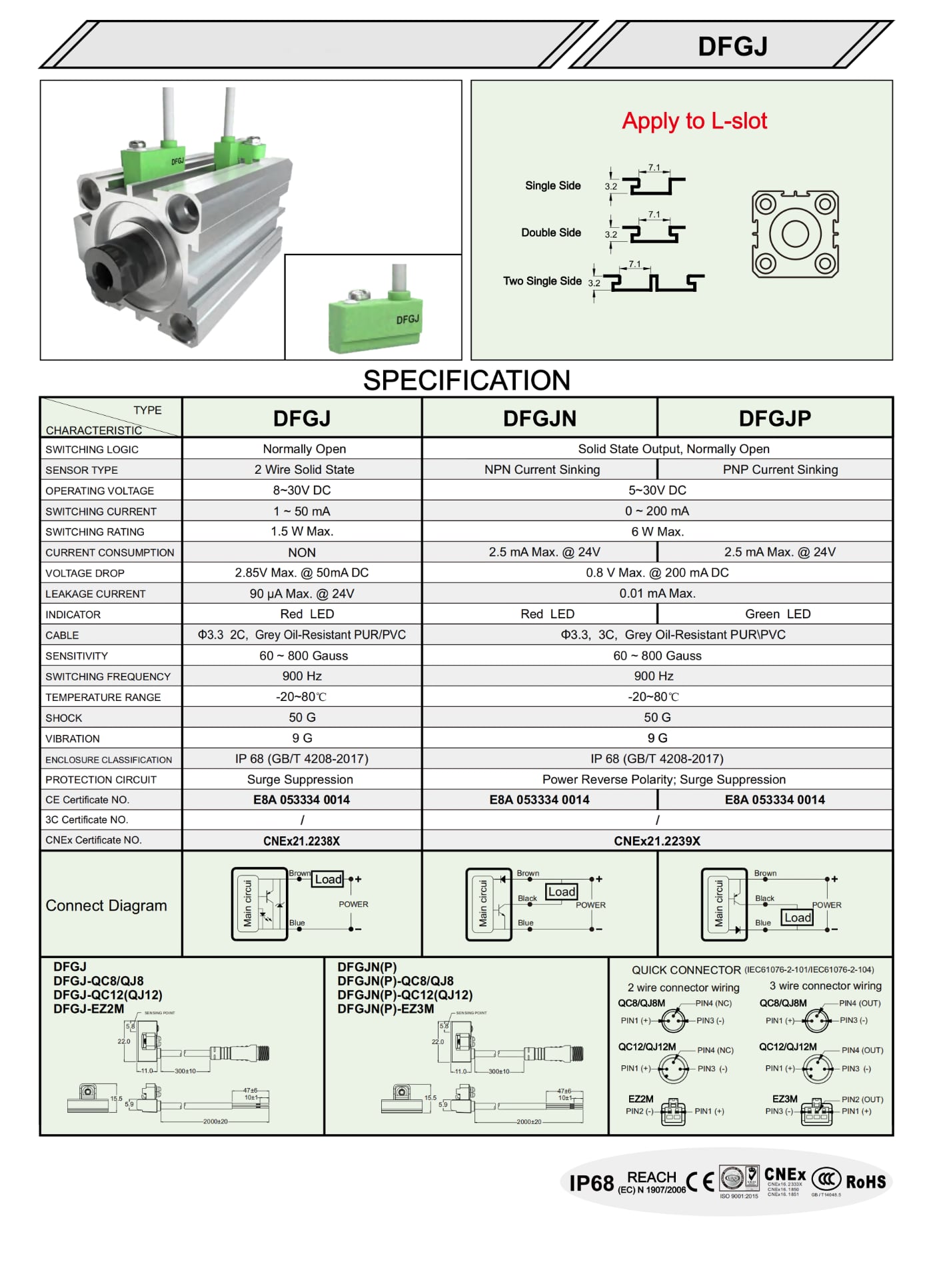

Magnetfeldsensoren DFGJ, DFSGN, DFSGP

DFGJ Magnetfeldsensoren für den Pneumatischen Hebelspanner PLP-Serie

Auswahl- und Anschlusshinweise für die DFGJ-Sensorreihe:

  • DFGJ: 2-Draht-Ausführung (Normally Open) für unkomplizierte Schaltungen.
  • DFGJN / DFGJP: 3-Draht-Ausführung mit elektronischem Schaltausgang (Solid State), wahlweise als NPN- (DFSGJN) oder PNP-Schlinker (DFSGJP).
  • Steckertypen: Neben der Standard-Kabelvariante sind diverse Schnellsteckverbinder (QC8, QC12, EZ-M) verfügbar (siehe Anschlussdiagramm.

Hinweis zur Verwendung: Diese Magnetsensoren sind optimal auf den integrierten Magnetkolben der PLP-Hebelspanner (Ausführung MS) abgestimmt und ermöglichen eine präzise Positions- und Endlagenabfrage.
