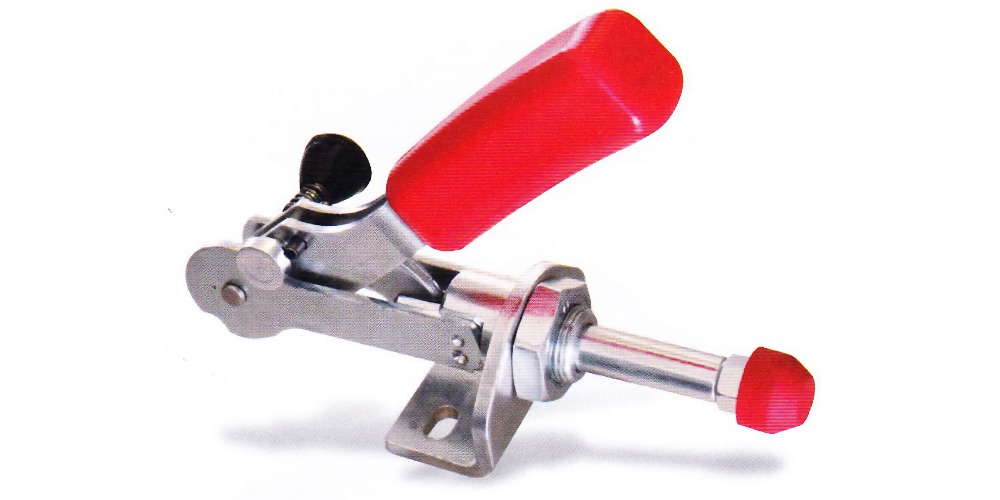

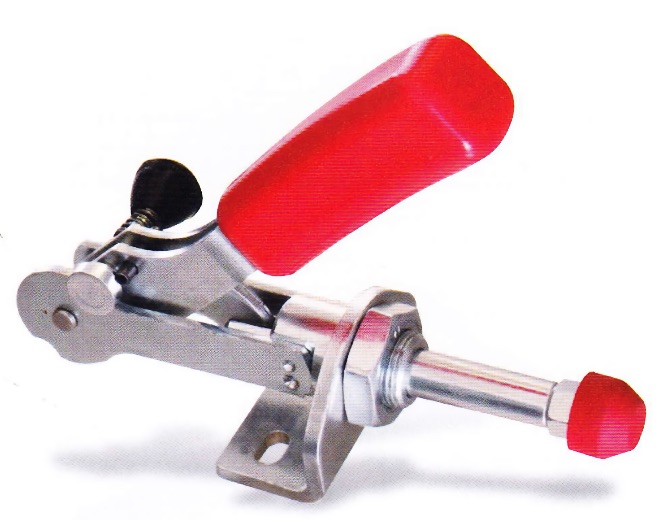

Schubstangenspanner mit Sicherheitsverriegelung
- Die Sicherheitsverriegelung verhindert ein unbeabsichtigtes Öffnen und Schließen in beiden Positionen.
- Verwendung als Druck- und Zugspanner möglich (Schubstange und Handhebel gleichlaufend).
- Material : verzinkter passivierter Qualitätsstahl
- Rostfreie Ausführung in Edelstahl optional erhältlich (M60SP)
- Lagerbuchsen einsatzgehärtet, Lagerstellen gefettet
- Nieten aus rostfreiem Stahl
- Ergonomischer Handgriff aus ölbeständigem Kunststoff
- Komplett mit vergüteter Andrückschraube und Gummi-Druckstück
- ersetzt u.a. 6840S, 6841S, 92619 usw...
- Preis auf Anfrage !
Produktdatenblatt (Download)

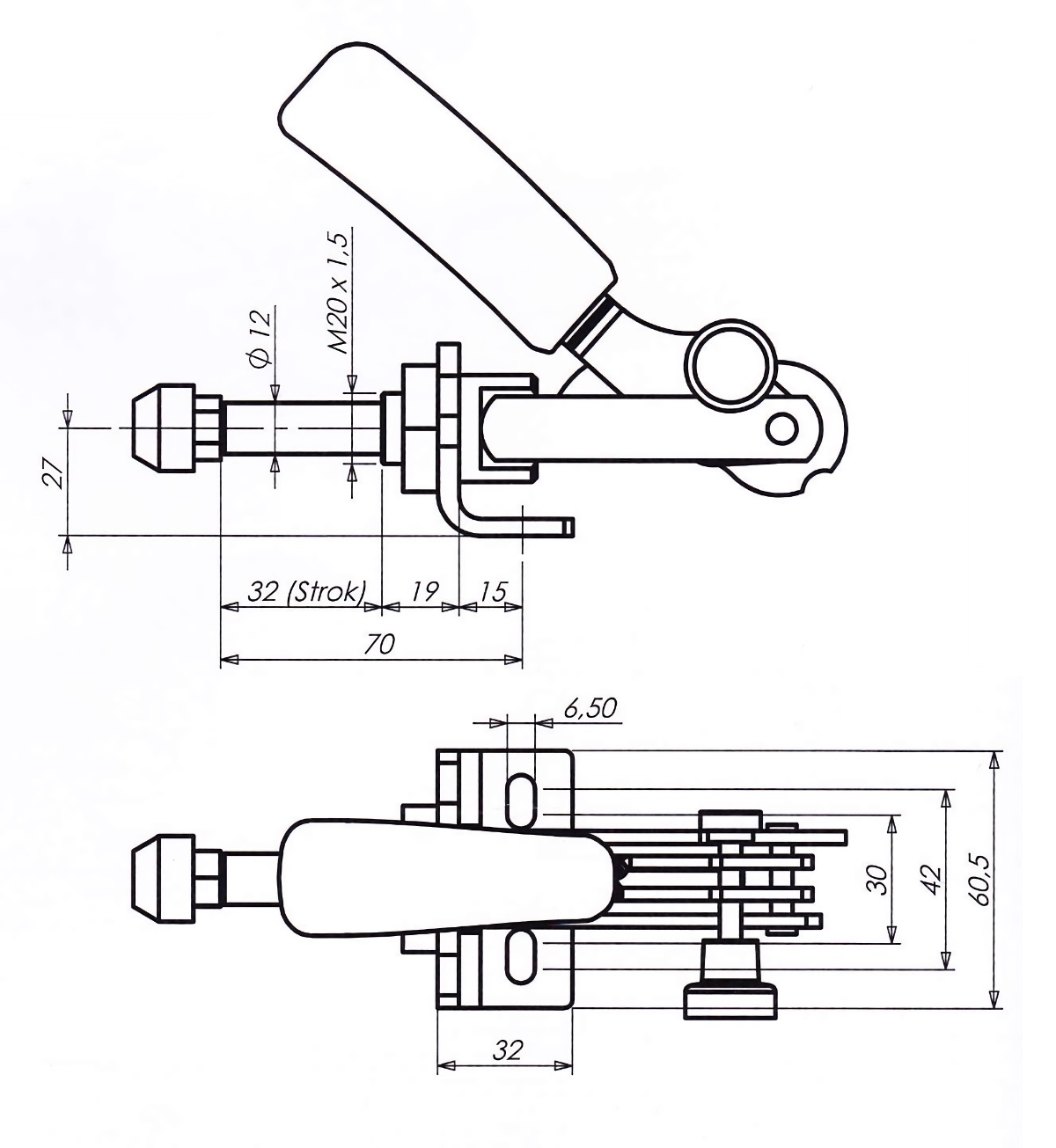

Bestell-
nummer | Größe | F1
⮕ | F2
⬅︎ | Gesamt-
höhe | Gesamt-
länge | Andrück-
schraube | Gewicht | Preis | CAD |
|---|
| [kN] | [kN] | [mm] | [mm] | | [g] | [EUR] |
|---|
| M60S-3 |
3 |
2.5 |
2.5 |
102 |
190 |
M8 x 35 |
450 |
a.A. |
|

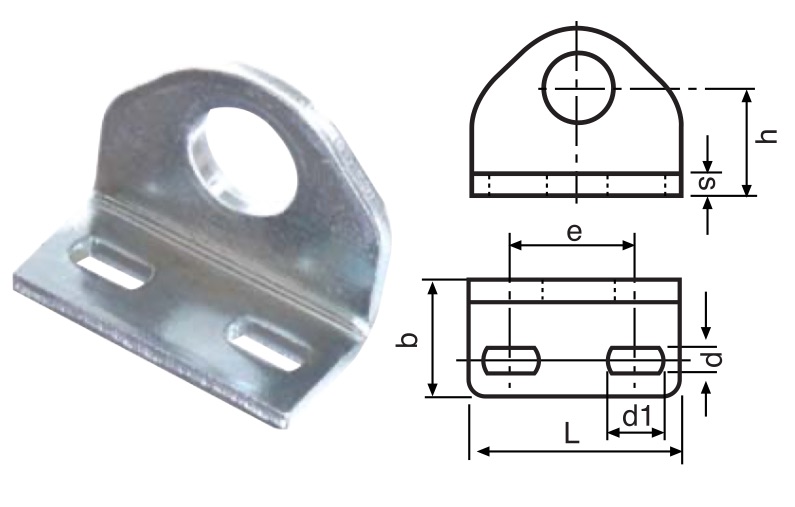

Befestigungswinkel
- Qualitätsstahl verzinkt und passiviert
- optional in Edelstahlausführung verfügbar
- beliebige Ausführungen nach Vorgaben lieferbar !
| Größe | d | d1 | e | L | b | h | s |
|---|
| 0 |
4.5 |
4.5 |
16 |
25 |
16 |
12 |
2.5 |
| 1 |
4.5 |
6.5 |
17.5 |
30 |
20 |
15.5 |
3 |
| 2 |
5.5 |
8 |
34 |
50 |
28 |
22 |
4 |
| 3 |
6.5 |
12 |
36 |
60 |
31.5 |
26 |
5 |
| 5 |
8.5 |
17 |
37 |
65 |
36 |
30 |
6 |
