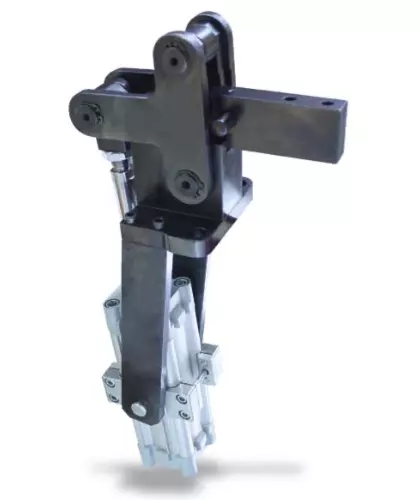

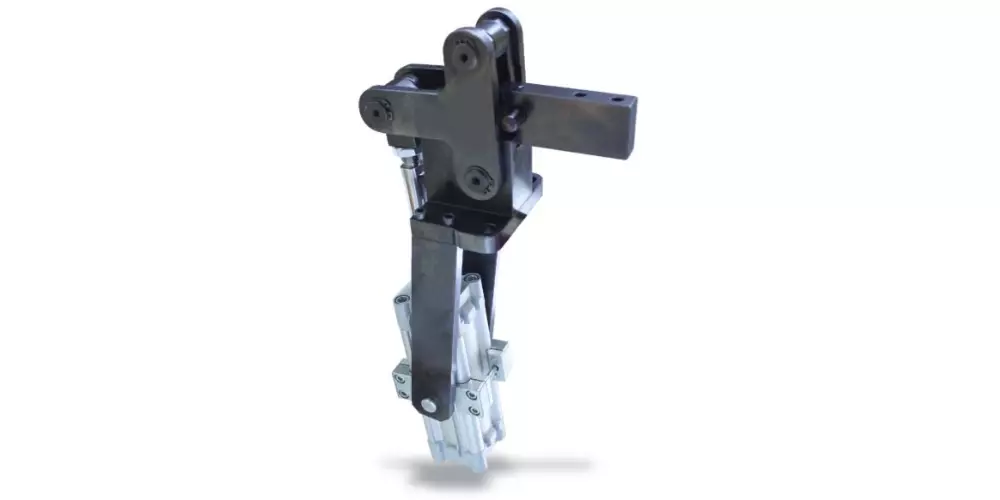

P62 Schwerer Pneumatikspanner-mit vertikalem Zylinderanbau
Pneumatikspanner vertikal - schwere Ausführung :
- Pneumatikspanner in schwerer Ausführung mit senkrechtem Zylinder
- sehr robust, zuverlässig und langlebig
- Überall einsetzbar, wo hohe Spann- und Haltekräfte benötigt werden.
- speziell zum Einbau in Transferstraßen und Sondermaschinen geeignet
- doppeltwirkender Pneumatikzylinder mit einstellbarer Endlagendämpfung.
- serienmäßig mit einem Magnetkolben für eine Endlagenabfrage/Positionskontrolle ausgestattet.
- Material : vergüteter, brünierter Stahl
- Die wartungsfreien Lagerbolzen sind geschliffen und axial durch Sicherungsringe befestigt
- Grosser robuster Spannarm (inkl. Mechanik-Element P63) zum Anpassen an verschiedene Applikationen
- ähnlich wie 6826C, 05360 usw...
- Die CAD-Daten stehen unten zum kostenlosen Download bereit !

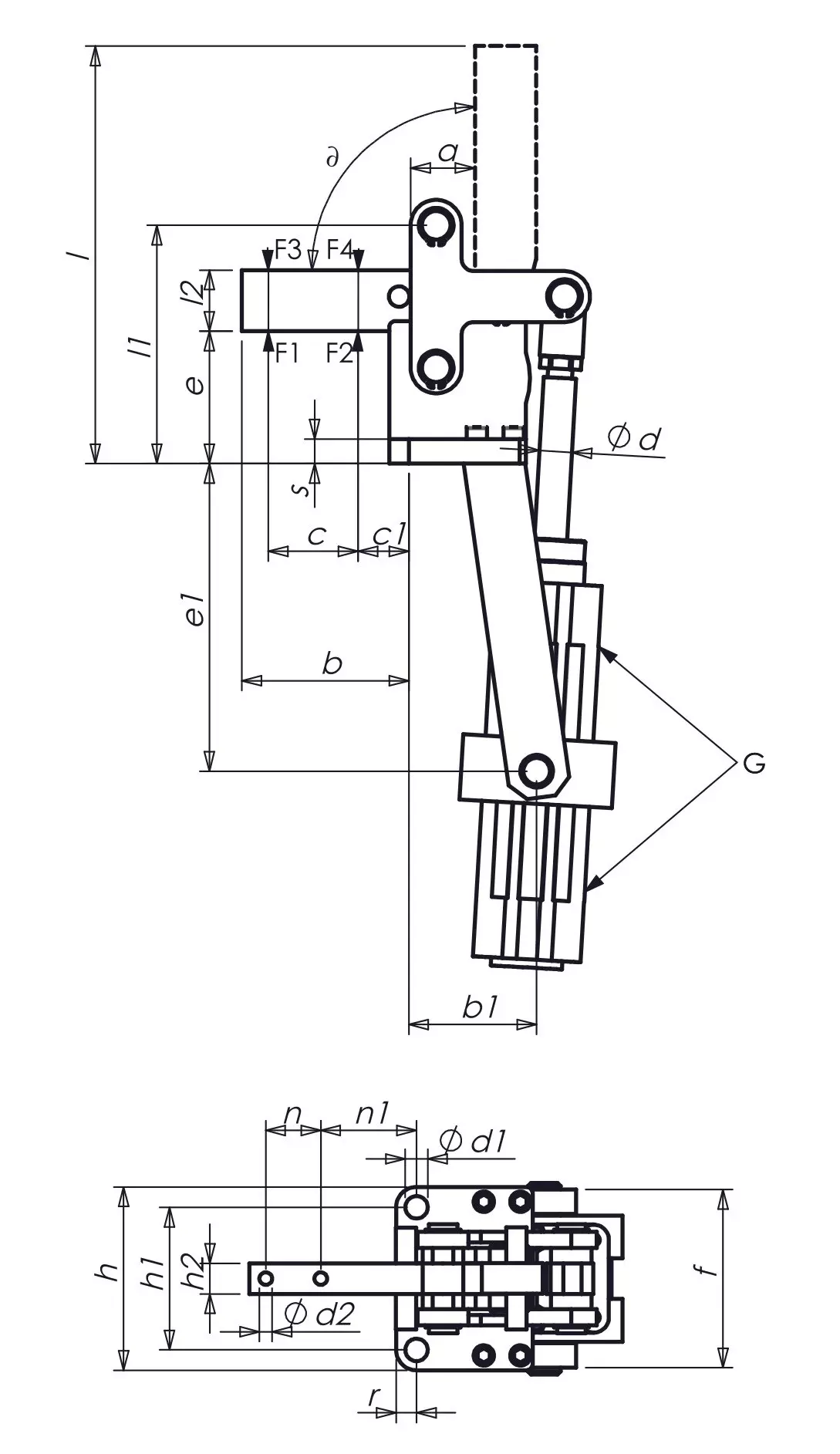

| Bestell- nummer | Größe | F1 ⬆︎ | F2 ⬆︎ | F3* ⬇︎ | F4* ⬇︎ | F5 ⬅︎ | Vn** | Gesamt- höhe | breite | Gewicht | Preis | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| [kN] | [kN] | [kN] | [kN] | [kN] | [dm³] | [mm] | [mm] | [g] | [EUR] | ||
| P62-4 | 4 | 6 | 9 | 1,5 | 2,2 | 0,75 | 1,0 | 172 | 340 | 5100 | 546,70 |
| P62-6 | 6 | 12 | 18 | 2,5 | 3,5 | 1,00 | 1,8 | 195 | 386 | 7250 | 589,60 |
| P62-8 | 8 | 20 | 30 | 4,0 | 6,0 | 1,80 | 4,3 | 272 | 470 | 16800 | 764,50 |
