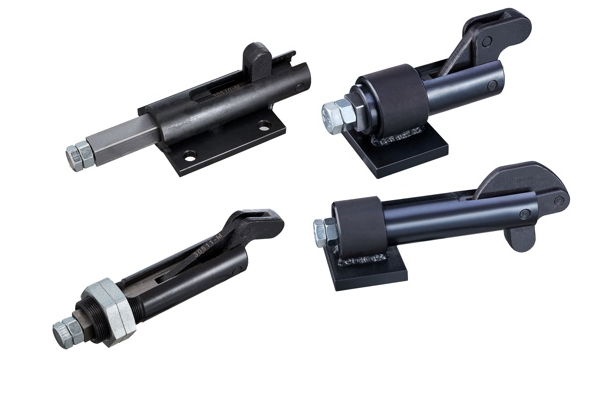

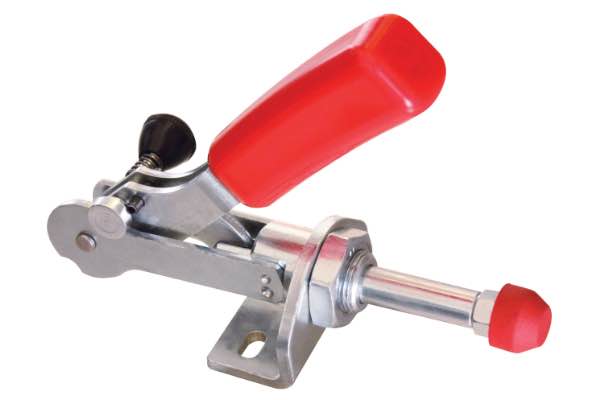

Schubstangenspanner zeichnen sich dadurch aus, daß beim Spannvorgang eine Stange parallel zur Arbeitsfläche gegen ein Werkstück drückt. So können z.B. Bleche, Werkstücke oder Bauteile gegeneinander gedrückt werden oder schmale Werkstücke vertikal/senkrecht auf der Grundfläche stehend positioniert und fixiert werden. Die meisten Schubstangenspanner verriegelt in eingefahrener und ausgefahrener Position und können dadurch sowohl als Druck- als auch Zugspanner eingesetzt werden. Wir bieten eine sehr große Auswahl an Schubstangenspannern wie z.B. in flacher kompakter Bauform, mit und ohne Winkelfuß, schwerer Ausführung, Präzisionsausführung sowie nichtrostende Ausführung aus Edelstahl. Einige Ausführungen können mit einer optionalen Sicherheitsverriegelung geliefert werden.
Für die Schubstangenspanner der M-Serie sind kundenspezifische Modifikationen bereits ab kleinen Stückzahlen realisierbar, um spezielle Einbausituationen oder konstruktive Anforderungen zu berücksichtigen.
| Modell-Nr. | Material | Haltekraft (kN) |
Hub (mm) |
Höhe (mm) |
Länge (mm) |
Handgriff Winkel | Gewicht (g) |
Link |
|---|---|---|---|---|---|---|---|---|
| M65S | Stahl | 2.7 | 26 | 87 | 150 | - | 410 | Details |

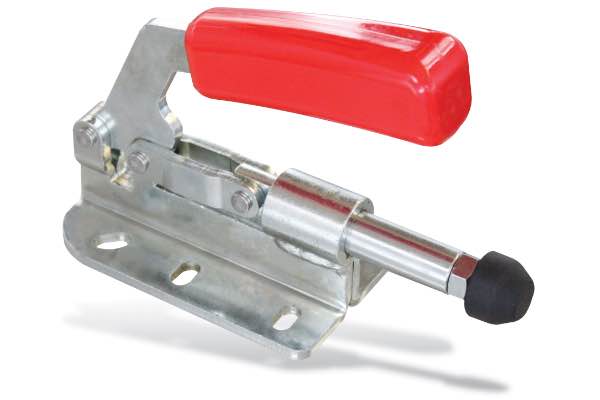

| M62 | Stahl | 2 – 4 | 32 – 44 | 95 – 115 | 186 – 190 | - | 575 – 1010 | Details |
| DST-304/305 | Stahl, Edelstahl | 1.8 – 6.8 | 32 – 60 | 76.5 – 171.6 | 125.7 – 234 | - | 340 – 1480 | Details |
| DST-362 | Stahl, Edelstahl | 0.91 – 3.18 | 20 – 65.5 | 75 – 137 | 64.2 – 171 | - | 113 – 770 | Details |
| M61P | Edelstahl | 1 – 2.5 | 21 – 38 | 85 – 135 | 70 – 110 | - | 130 – 380 | Details |
| M60P | Stahl, Edelstahl | 2.5 – 4.5 | 32 – 40 | 102 – 123 | 190 – 230 | - | 450 – 960 | Details |
| M60S | Stahl | 2.5 | 32 | 102 | 190 | - | 450 | Details |
| DST30XXX | Stahl | 2.5 – 4.5 | 32 – 38 | 85 – 115.6 | 138 – 175 | - | 385 – 774 | Details |

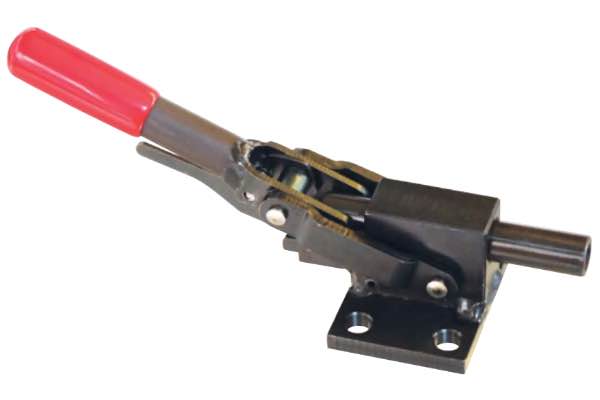

| M60DS | Stahl | 11 | 35 | 105 | 193 | - | 500 | Details |
| M66 | Stahl | 7 – 12 | 32 – 50 | 65 – 95 | 122 – 185 | - | 580 – 1560 | Details |

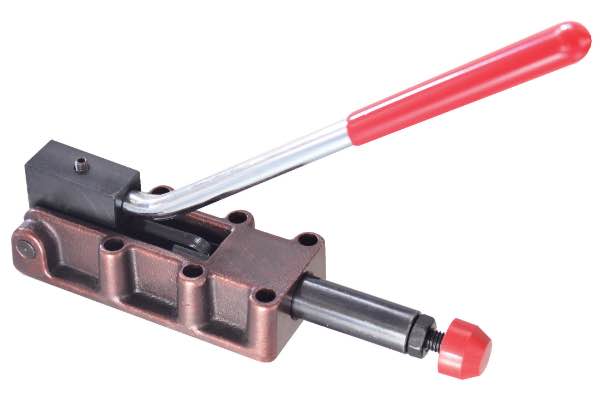

| M66C | Stahl | 7 – 45 | 30.5 – 106 | 65 – 255 | 122 – 310 | - | 600 – 4500 | Details |

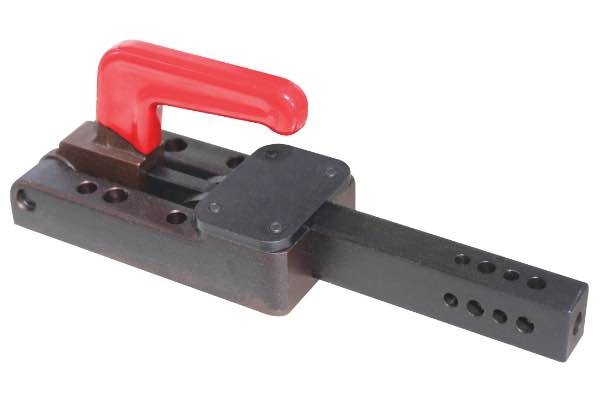

| M66K | Stahl | 12 | 50 | 88 | 245 | - | 2190 | Details |

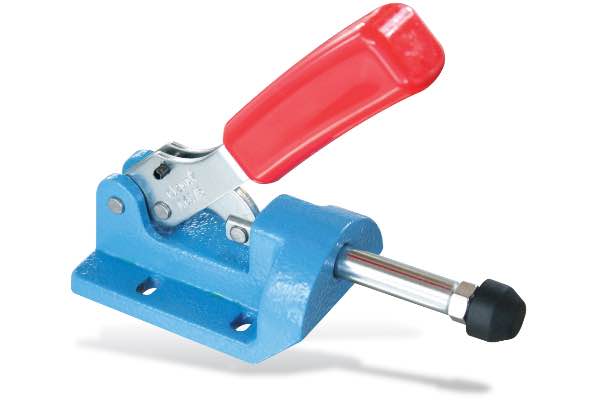

| M64 | Stahl | 4 – 25 | 32 – 50 | 133 – 191 | 115 – 333 | - | 191 – 3745 | Details |

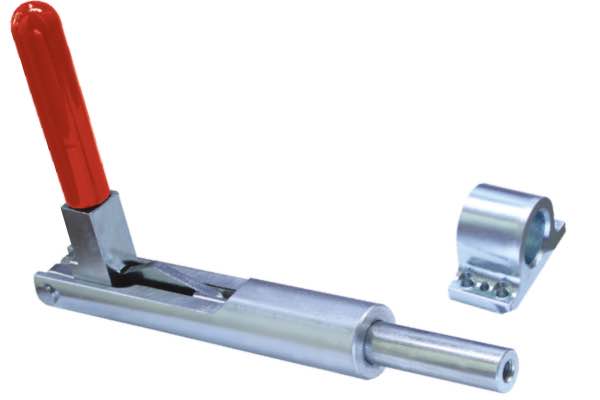

| M68 | Stahl | 15 | 40 – 90 | 166 – 172 | 190 – 380 | - | 2080 – 2800 | Details |

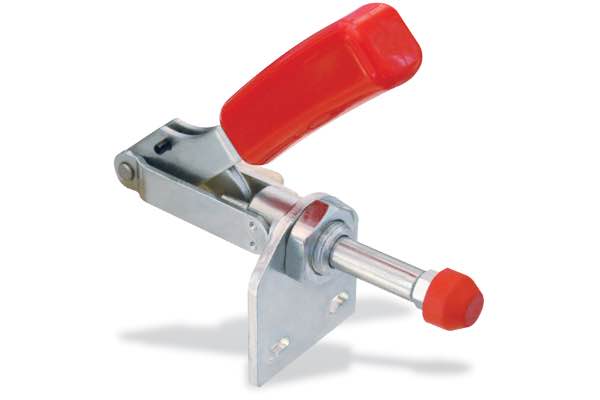

| M60D | Stahl | 0.8 – 4.5 | 16 – 40 | 40 – 123 | 110 – 230 | - | 80 – 960 | Details |

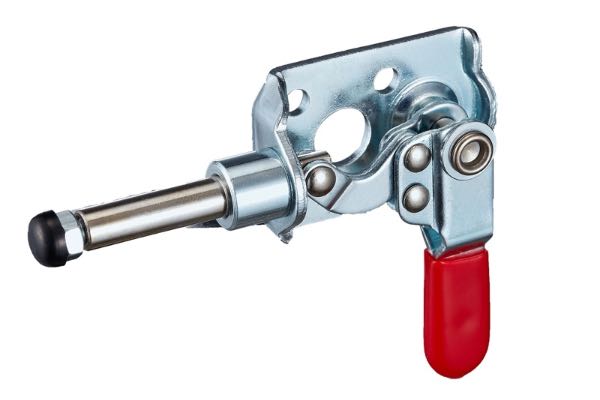

| DST-301-CL | Stahl | 0.4 | 16.4 | 17 | 75 | 190 | 56 | Details |

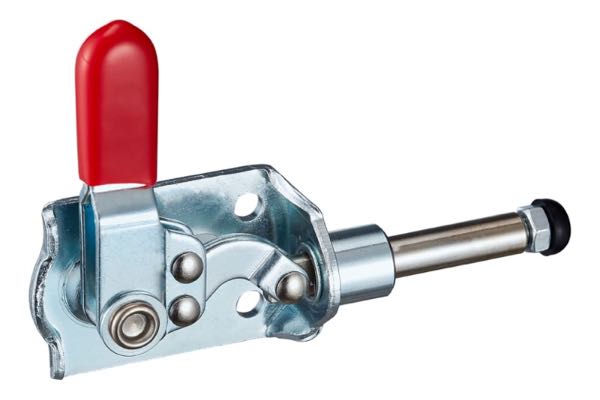

| DST-301-CR | Stahl | 0.4 | 1.6 | 17 | 75 | 190 | 56 | Details |

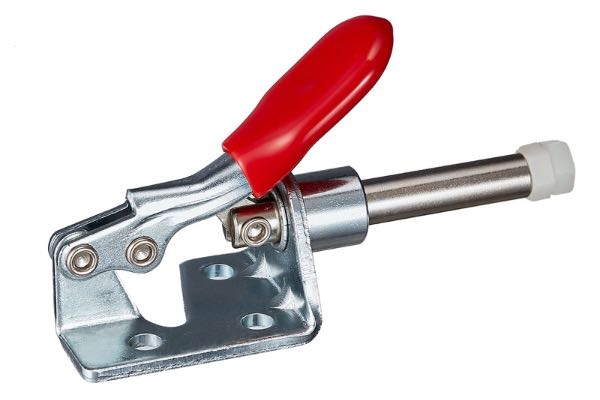

| DST-301-AM | Stahl | 0.45 | 16.7 | 40.4 | 68 | 190 | 50 | Details |

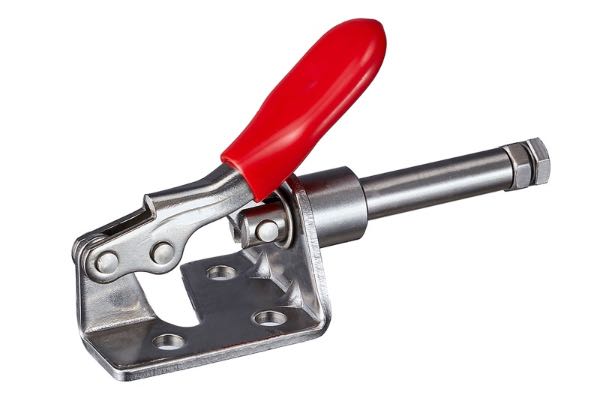

| DST-301-AMSS | Edelstahl | 0.45 | 16.7 | 40.4 | 68 | 190 | 50 | Details |

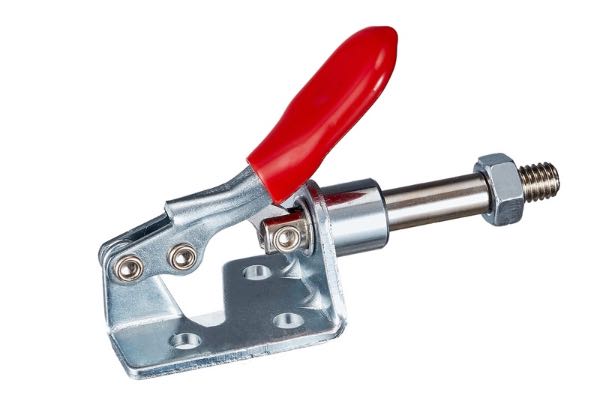

| DST-301-BM | Stahl | 0.45 | 16.7 | 40.4 | 68 | 190 | 50 | Details |

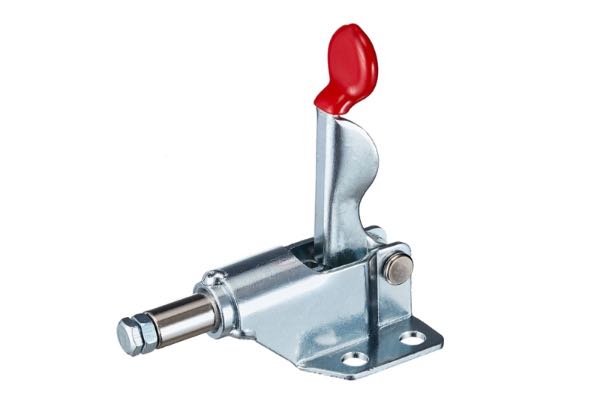

| DST-36006 | Stahl | 0.5 | 12 | 67.3 | 63.5 | 93 | 64 | Details |

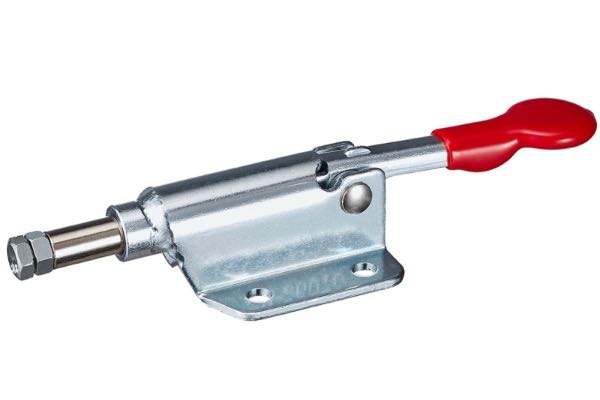

| DST-36070 | Stahl | 0.5 | 10 | 23 | 126 | 66 | 100 | Details |

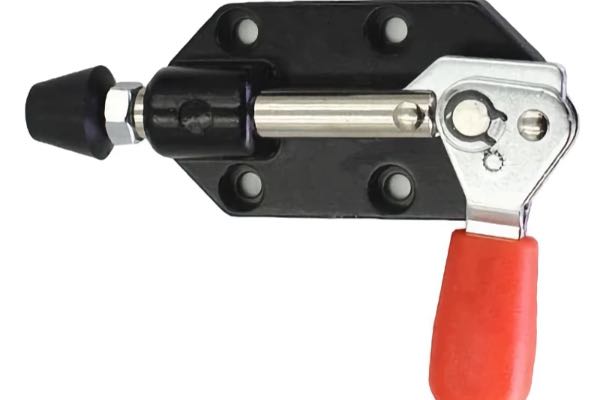

| DST-302-CL | Stahl | 0.82 | 20 | 19.5 | 180 | 60 | Details | |

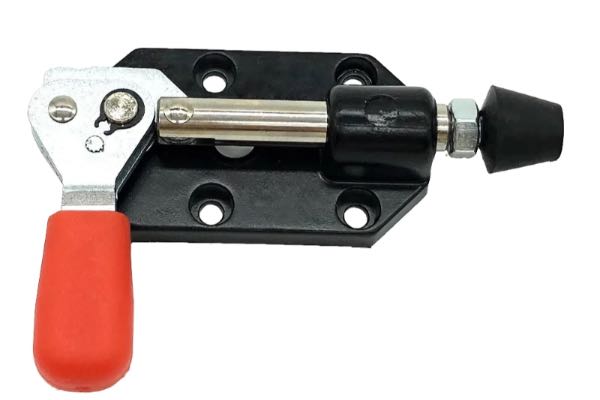

| DST-302-CR | Stahl | 0.82 | 20 | 19.5 | 180 | 60 | Details | |

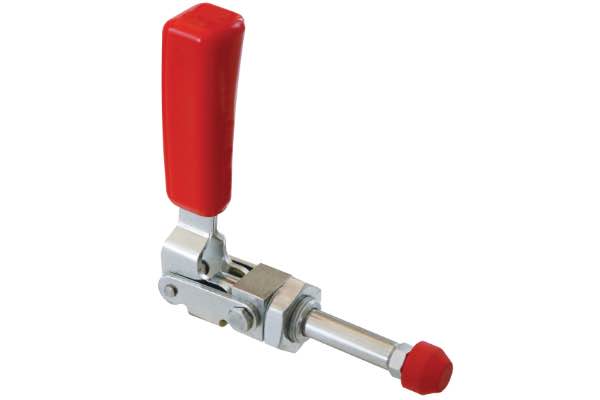

| M61 | Stahl | 1 – 4 | 21 – 67 | 85 – 155 | 70 – 175 | - | 160 – 930 | Details |

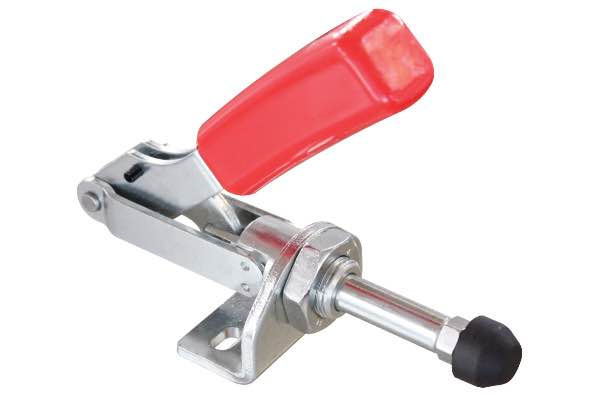

| M60 | Stahl | 0.8 – 4.5 | 16 – 40 | 40 – 123 | 110 – 230 | - | 80 – 960 | Details |

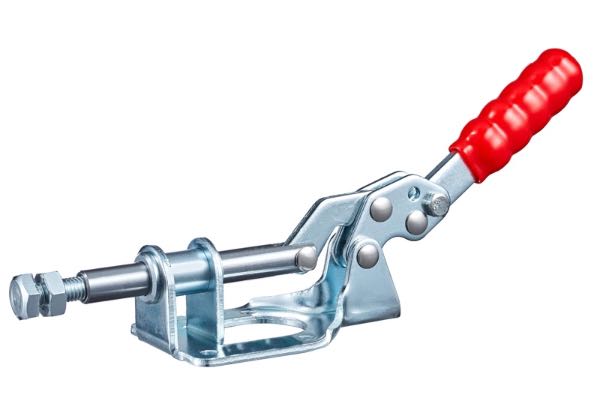

| DST-302-FM | Stahl | 1.36 | 32 | 78 | 139.5 | 180 | 300 | Details |

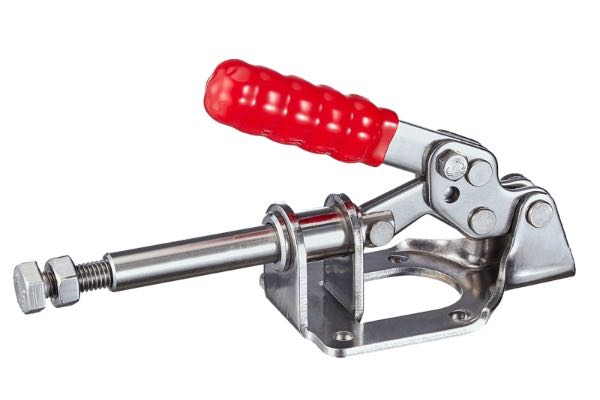

| DST-302-FMSS | Edelstahl | 1.36 | 32 | 78 | 139.5 | 180 | 300 | Details |

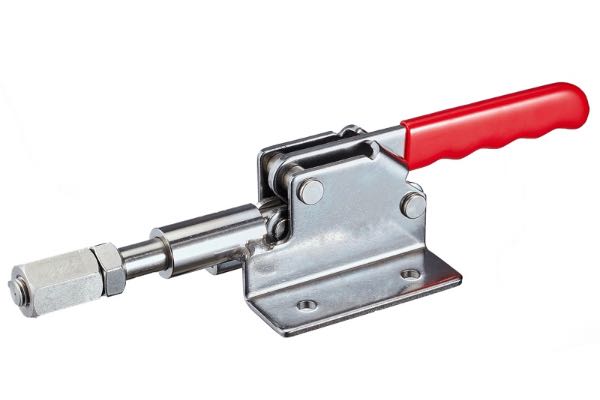

| DST-302-DM | Stahl | 1.6 | 12 | 50 | 220.5 | 45 | 454 | Details |
| DST-302-DMSS | Edelstahl | 1.6 | 12 | 50 | 220.5 | 45 | 454 | Details |
| DST-30282-M | Stahl | 1.6 | 16 | 71.5 | 220.5 | 45 | 454 | Details |

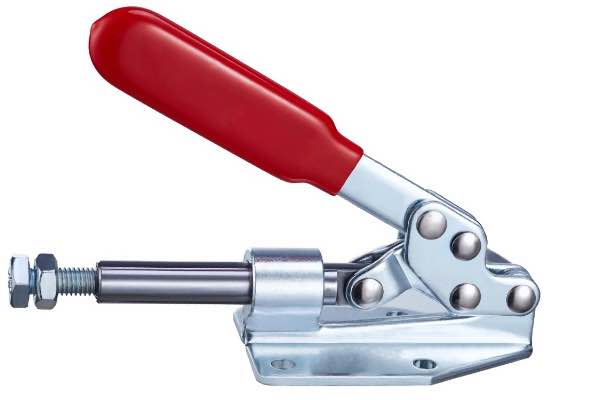

| DST-36020 | Stahl | 1.8 | 29.7 | 99.5 | 125 | 144.5 | 380 | Details |
| DST-36092-M | Stahl | 1.8 | 32 | 82 | 130 | 180 | 397 | Details |

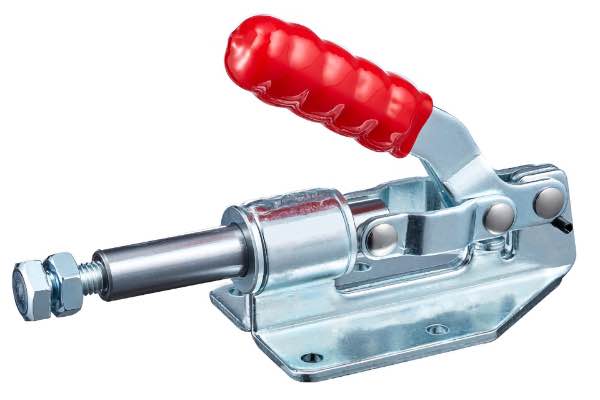

| DST-36092-MSS | Edelstahl | 1.8 | 32 | 82 | 130 | 180 | 397 | Details |

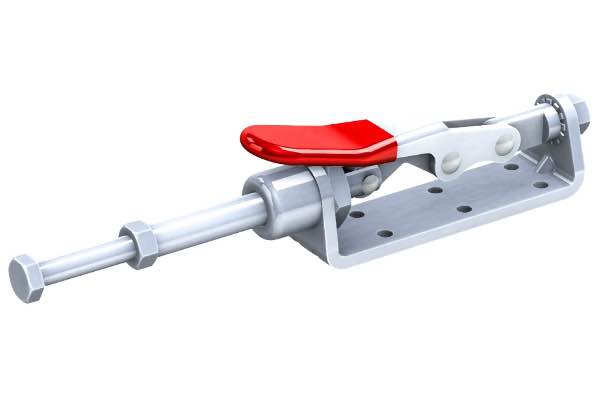

| GH-30606 | Stahl | 2 | 40 | 48.5 | 171 | 125 | 370 | Details |
| DST-31501 | Stahl | 2 | 30 | 112 | 151 | 190 | 380 | Details |
| DST-36015-T | Stahl | 2.25 | 17.5 | 42 | 75 | 180 | 150 | Details |
| DST-304-CM | Stahl | 2.27 | 32 | 76.5 | 125.7 | 180 | 340 | Details |
| DST-305-CM | Stahl | 2.27 | 32 | 97 | 125.7 | 180 | 340 | Details |
| DST-304-CMT | Stahl | 2.27 | 32 | 92 | 126.17 | 340 | Details | |

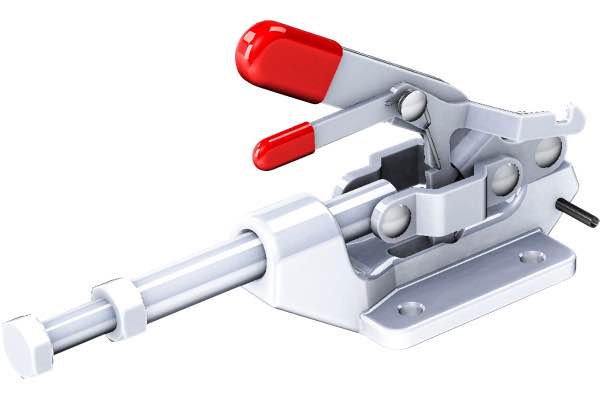

| GH-36003-MR | Stahl | 2.72 | 31.8 | 81 | 125 | 180 | 420 | Details |

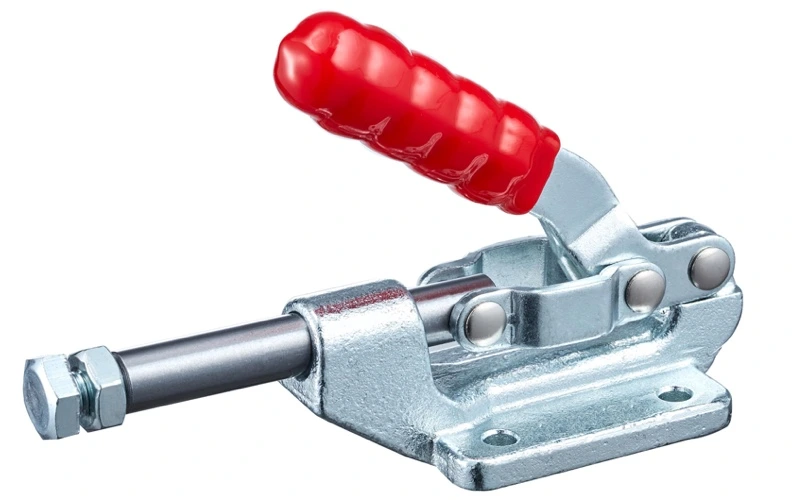

| DST-36003-M | Stahl | 2.72 | 31.8 | 84 | 124.4 | 180 | 395 | Details |

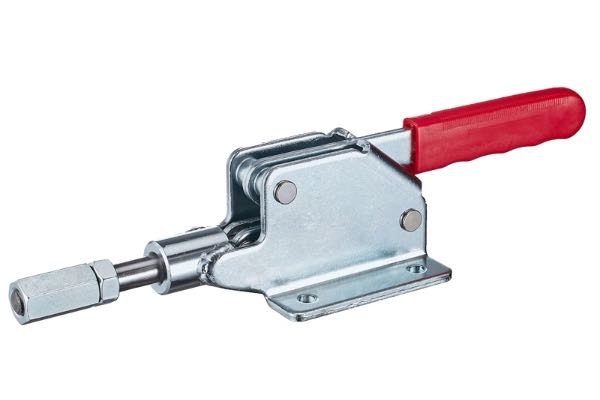

| DST-30290-M | Stahl | 3 | 23 | 319 | 45 | 1270 | Details | |

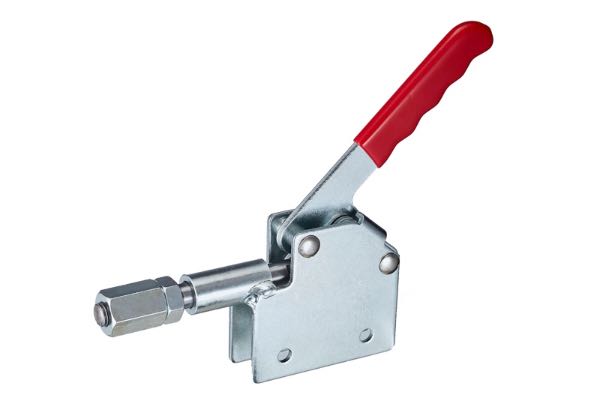

| DST-30292-M | Stahl | 3 | 23 | 318 | 45 | 1270 | Details | |

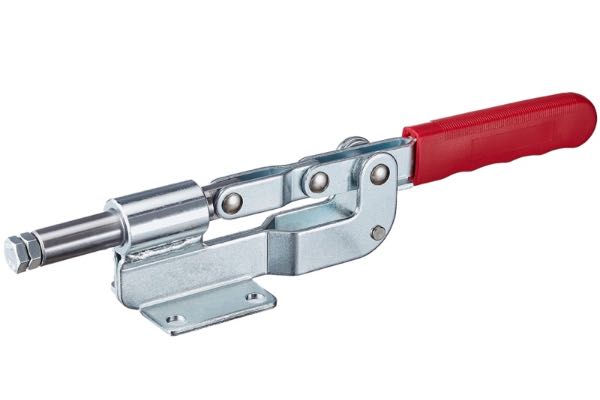

| DST-36060 | Stahl | 3 | 28 | 55.5 | 300 | 76 | 690 | Details |
| DST-36080 | Stahl | 3.05 | 80 | 139 | 236 | 180 | 1000 | Details |

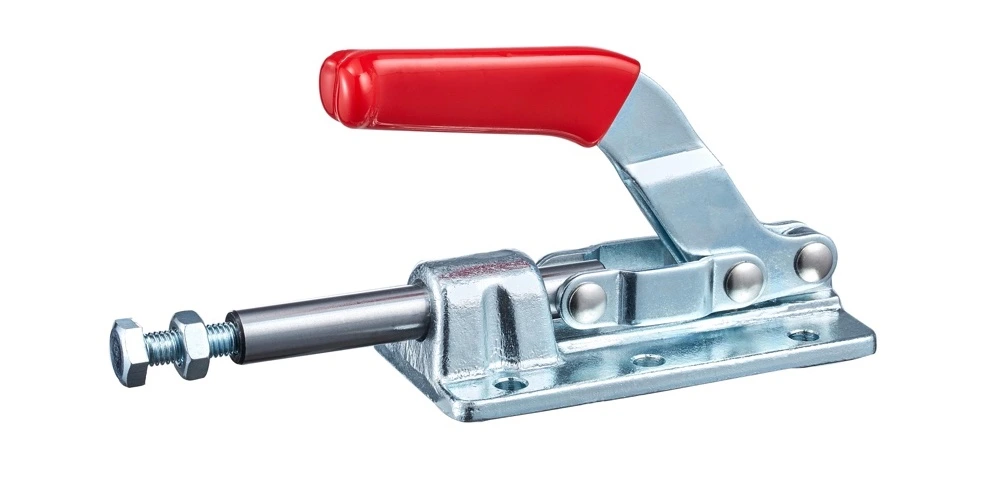

| DST-30607-M | Stahl | 3.18 | 41.3 | 83 | 153.6 | 180 | 700 | Details |
| DST-30608-M | Stahl | 3.18 | 41.3 | 83 | 153.6 | 180 | 700 | Details |

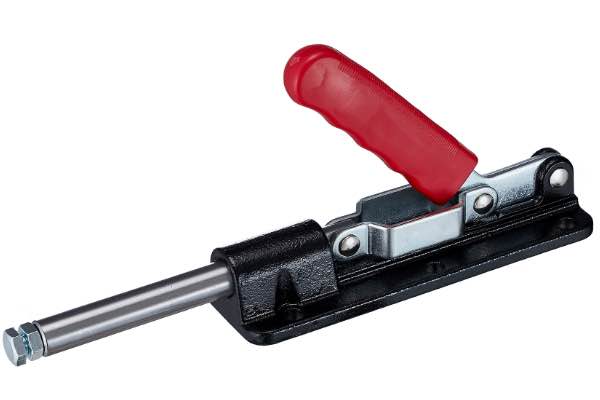

| DST-36330-ML | Stahl | 3.5 | 78 | 125 | 262 | 185 | 1250 | Details |

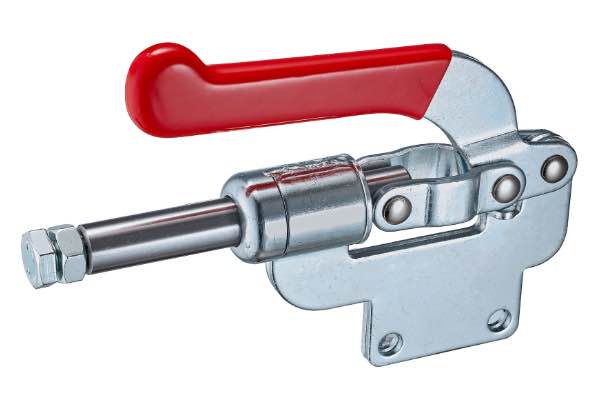

| DST-36012-M | Stahl | 3.64 | 40.8 | 110 | 171.5 | 180 | 800 | Details |

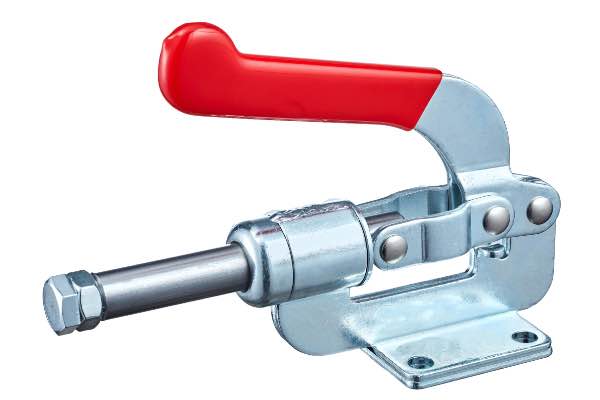

| DST-36010-M | Stahl | 3.64 | 40.8 | 110 | 171.5 | 180 | 800 | Details |

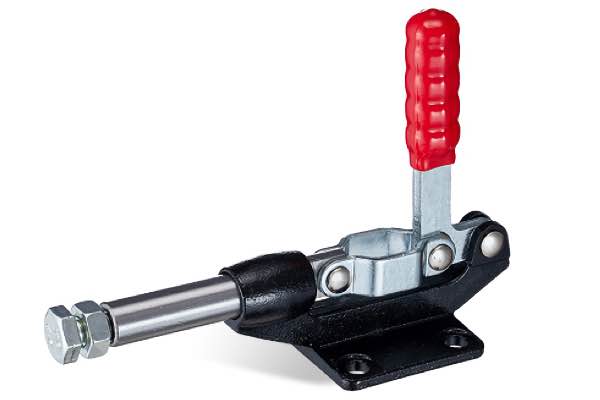

| DST-305-EM | Stahl | 3.86 | 42 | 123 | 158.2 | 180 | 580 | Details |

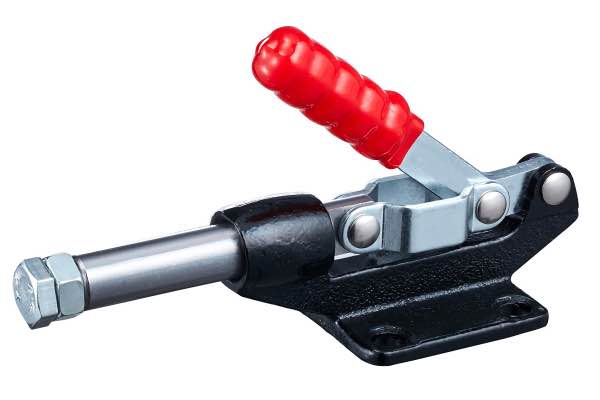

| DST-304-EM | Stahl | 3.86 | 42 | 96.4 | 158.2 | 180 | 580 | Details |
| DST-304-EMSS | Edelstahl | 3.86 | 42 | 96.2 | 158.2 | 183 | 580 | Details |
| DST-303-EM | Stahl | 4.54 | 50 | 148 | 250 | 190 | 965 | Details |
| DST-304-HM | Stahl | 6.8 | 60 | 138 | 234 | 180 | 1480 | Details |
| DST-305-HM | Stahl | 6.8 | 60 | 171.6 | 234 | 180 | 1480 | Details |

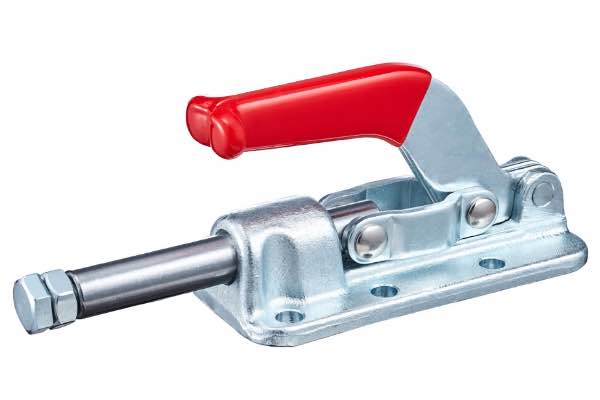

| DST-36330-M | Stahl | 11.36 | 50 | 77 | 180 | 180 | 1050 | Details |
| DST-30 | Stahl | 22.7 | 77.8 | Details |
