Überzeugende Qualität für industriellen Einsatz:
Gehärteter Stahl verzinkt, passiviert. Nieten aus nichtrostendem Stahl, einsatzgehärtete Lagerbolzen ab Größe 2 , gefettete Gelenk- und Lagerstellen. Mechanik mit präventiver Funktion zur Erhöhung der Bediener-Sicherheit. Ergonomischer, ölbeständiger, robuster Handgriff in rot. Komplett mit vergüteter, verzinkter Andrückschraube mit Mutter und Scheibe (FK 8.8). Hochwertiger, elastischer Gummi-Druckstück/Schutzkappe in rot oder schwarz.
KURZE LIEFERZEITEN | SONDERAUSFÜHRUNGEN LIEFERBAR
| Modell-Nr. | Material | Fuß | Haltekraft (kN) |
Bauhöhe (mm) |
Länge (mm) |
Spannarm (mm) |
Spannarm- Winkel |
Handgriff- Winkel |
Gewicht (g) |
Details |
|---|---|---|---|---|---|---|---|---|---|---|
| M20 | Stahl | Waagrecht | 1 – 25 | 23 – 74 | 85 – 330 | - | -° | -° | 37 – 1170 | Details |
| M20P | Edelstahl | Waagrecht | 1 – 25 | 23 – 48 | 85 – 221 | - | -° | -° | 37 – 350 | Details |
| M20S | Stahl | Waagrecht | 18 | 48 | 221 | - | -° | -° | 416 | Details |
| M21 | Stahl | Senkrecht | 1 – 25 | 32 – 96 | 85 – 330 | - | -° | -° | 37 – 1166 | Details |
| M21S | Stahl | Senkrecht | 18 | 63 | 221 | - | -° | -° | 340 | Details |
| M22 | Stahl | Winkelfuss | 1 – 18 | 68 – 97 | 128 – 261 | - | -° | -° | 156 – 993 | Details |
| M22S | Stahl | Winkelfuss | 18 | 86 | 221 | - | -° | -° | 400 | Details |
| M25 | Stahl | Winkelfuss | 25 | 192 | 296 | - | -° | -° | 1612 | Details |
| Zubehoer | Waagrecht | - | - | - | - | -° | -° | - | Details |
Kniehebelspanner sind Schnellspanner, die nach dem Kniehebelprinzip arbeiten. Sie ermöglichen hohe Spannkräfte bei geringem Kraftaufwand.
Kniehebelspanner/Schnellspanner werden z. B. in der Metallindustrie,im Werkzeug und Vorrichtungsbau zum Spannen beim Bohren, Schweißen, Biegen, Schleifen, Prüfen und Montieren oder in der Holz- und Kunststoffbearbeitung in Leim-, Bohr-, Schneid- und Fräsvorrichtungen eingesetzt.

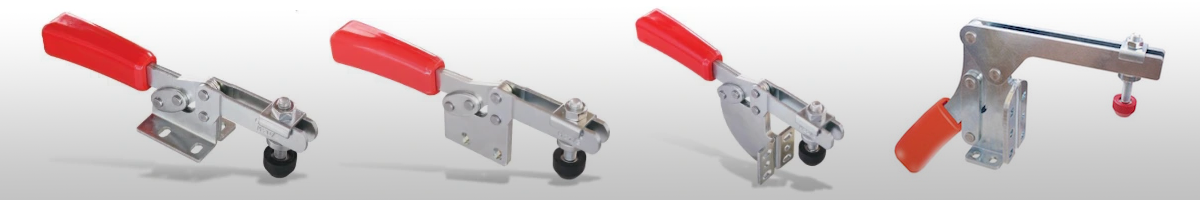

Waagrechtspanner werden oft auch als waagrechte/horizontale Schnellspanner bzw. Kniehebelspanner oder Horizontalspanner bezeichnet. In Spannstellung befindet sich der Handgriff in waagrechter/horizontaler Position. Ausführungen mit einer zusätzlichen Sicherheitsverriegelung schützen gegen ein unbeabsichtes Öffnen des Spanners.
Unsere breite Produkpalette der Waagrechtspanner umfaßt folgende Ausführungen :
| Haltekraft : | 3330N |
| Gesamtlänge : | 296mm |
| Höhe unter Spannarm : | 43.5mm |
| Spannarmlänge : | 107mm |
| Artikelnummer | Haltekraft (N) | Höhe unter Spannarm (mm) | Spannarmlänge (mm) | Gesamthöhe (mm) |
|---|---|---|---|---|
| DST-14009 | 300 | 38.5 | 29.9 | 74 |
| DST-101-AI | 500 | 30 | 26 | 91 |
| DST-101-AISS | 500 | 30 | 26 | 91 |
| DST-101-AIT | 500 | 30 | 26 | 76 |
| DST-10751-B | 750 | 15 | 31.4 | 90 |
| DST-13005-SM | 680 | 50.9 | 31 | 78 |
| DST-12050-SM | 910 | 49.7 | 28.5 | 130 |
| DST-12055-U | 910 | 34.6 | 33.3 | 116 |
| DST-12055 | 910 | 34.6 | 33.3 | 116 |
| DST-12065 | 910 | 34.6 | 34.5 | 116 |
| DST-12075 | 910 | 34.6 | 33.3 | 93 |
| DST-101-B | 1000 | 44.8 | 35.4 | 122 |
| DST-12401 | 1000 | 36.3 | 33 | 132 |
| DST-11501-B | 1500 | 33.5 | 43 | 137 |
| DST-11501-C | 1500 | 33.5 | 29.5 | 137 |
| DST-13007-SM | 1500 | 49.5 | 77.8 | 125 |
| DST-101-EID | 1500 | 54.3 | 105.2 | 164 |
| DST-101-EIU | 1500 | 77.2 | 105.2 | 164 |
| DST-101-DI | 1800 | 52.2 | 54 | 164 |
| DST-101-DI-15 | 1800 | 52.2 | 154.6 | 164 |
| DST-101-EI | 1800 | 52.2 | 105.5 | 164 |
| DST-101-EI-20 | 1800 | 52.2 | 205 | 164 |
| DST-12210 | 1820 | 70.4 | 106 | 226 |
| DST-12220 | 1820 | 70.4 | 108 | 226 |
| DST-12130-SM | 2270 | 65.8 | 69.5 | 179 |
| DST-12135 | 2270 | 46.9 | 73 | 159 |
| DST-12137 | 2270 | 46.9 | 96 | 159 |
| DST-12145 | 2270 | 46.9 | 58.5 | 159 |
| DST-12147 | 2270 | 46.9 | 89.5 | 159 |
| DST-12270 | 3400 | 67 | 86.2 | 230 |
| DST-12280 | 3400 | 67 | 84.4 | 230 |
| DST-10248 | 4500 | 67 | 128 | 248 |
| DST-10250 | 4500 | 67 | 125 | 248 |
| DST-75027SM | 4500 | 65 | 103 | 168 |
| DST-101-JSB | 5500 | 115 | 153 | 343 |
| DST-101-JSI | 5500 | 115 | 158 | 343 |
| DST-101-KS | 5000 | 83 | 37 | 288 |
| DST-13412 | 3000 | 74 | 122 | 314 |
| DST-12310 | 3640 | 81.5 | 116 | 251 |
| DST-101-KS | 5000 | 83 | 37 | 288 |
