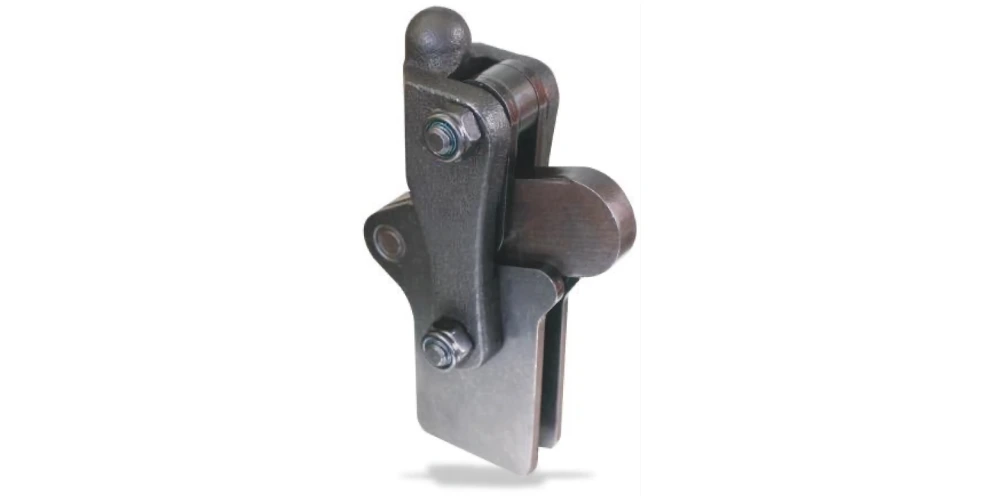

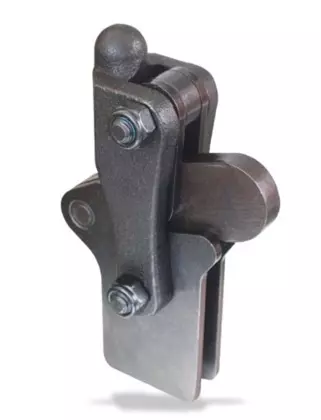

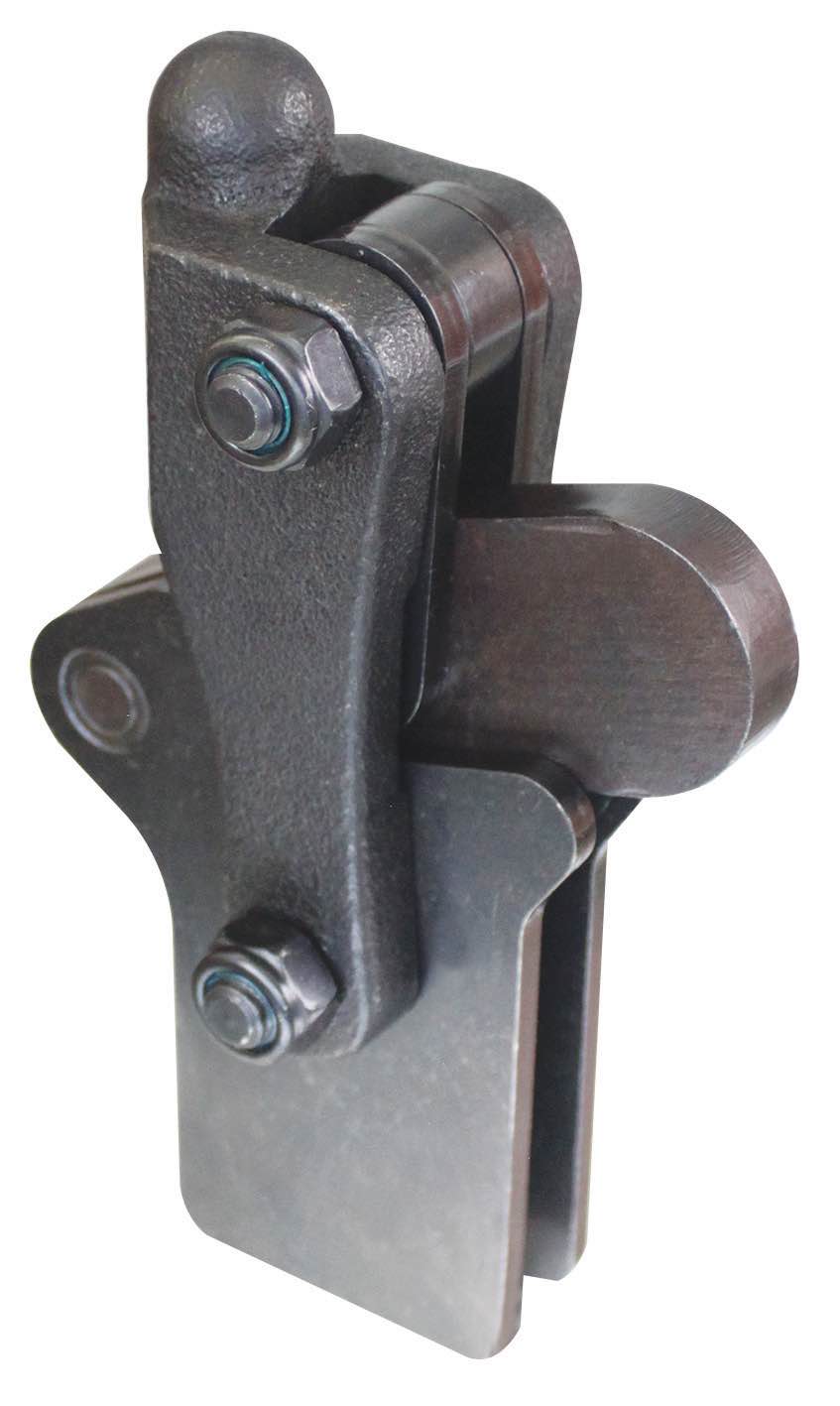

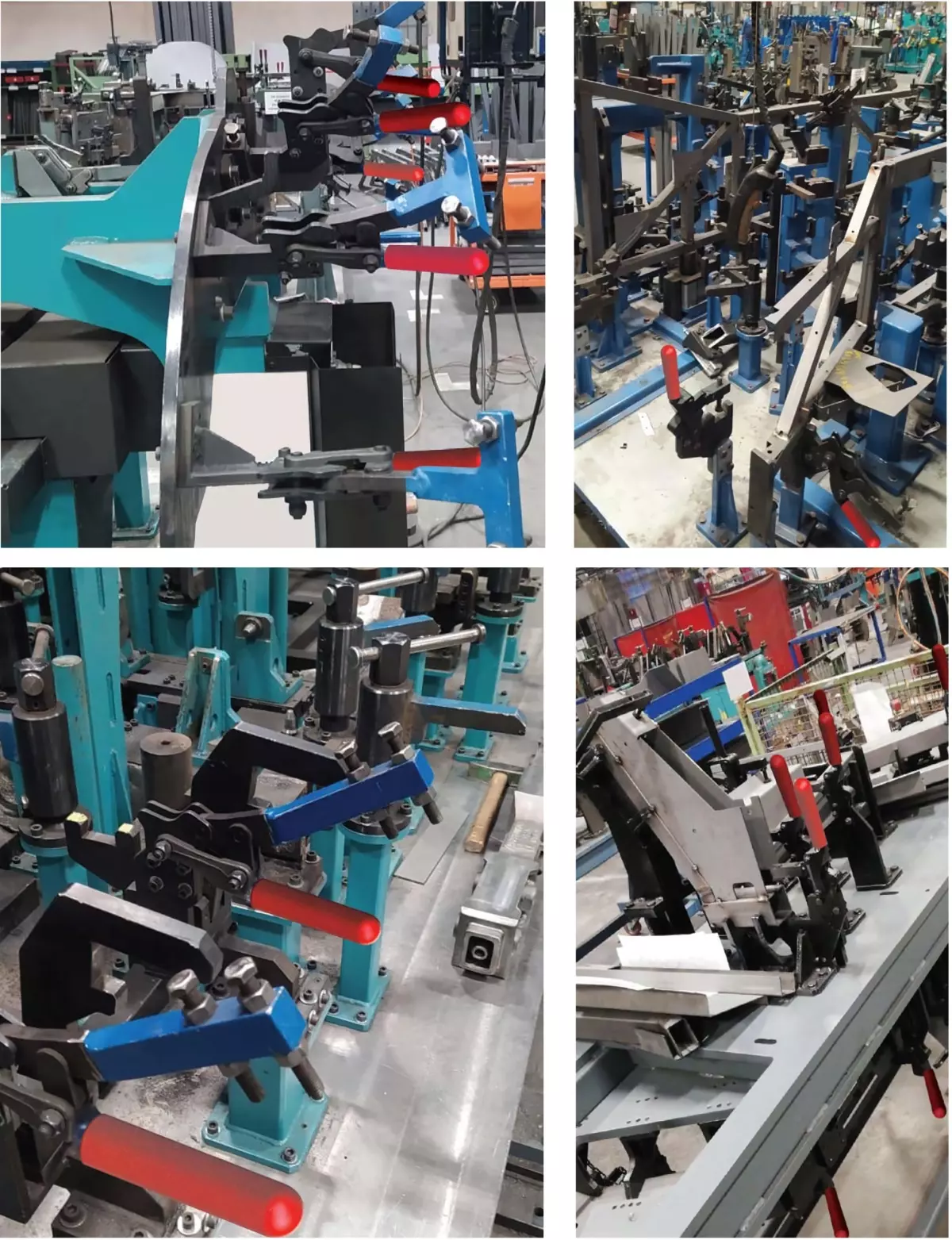

Modularer Senkrechtspanner mit senkrechtem Fuß für besonders hohe Spann- und Haltekräfte :
- Modulspanner-modularer Senkrechtspanner für besonders hohe Spann- und Haltekräfte
- schwere schweißbare Ausführung mit senkrechtem Fuß (fixiertem Fuß)

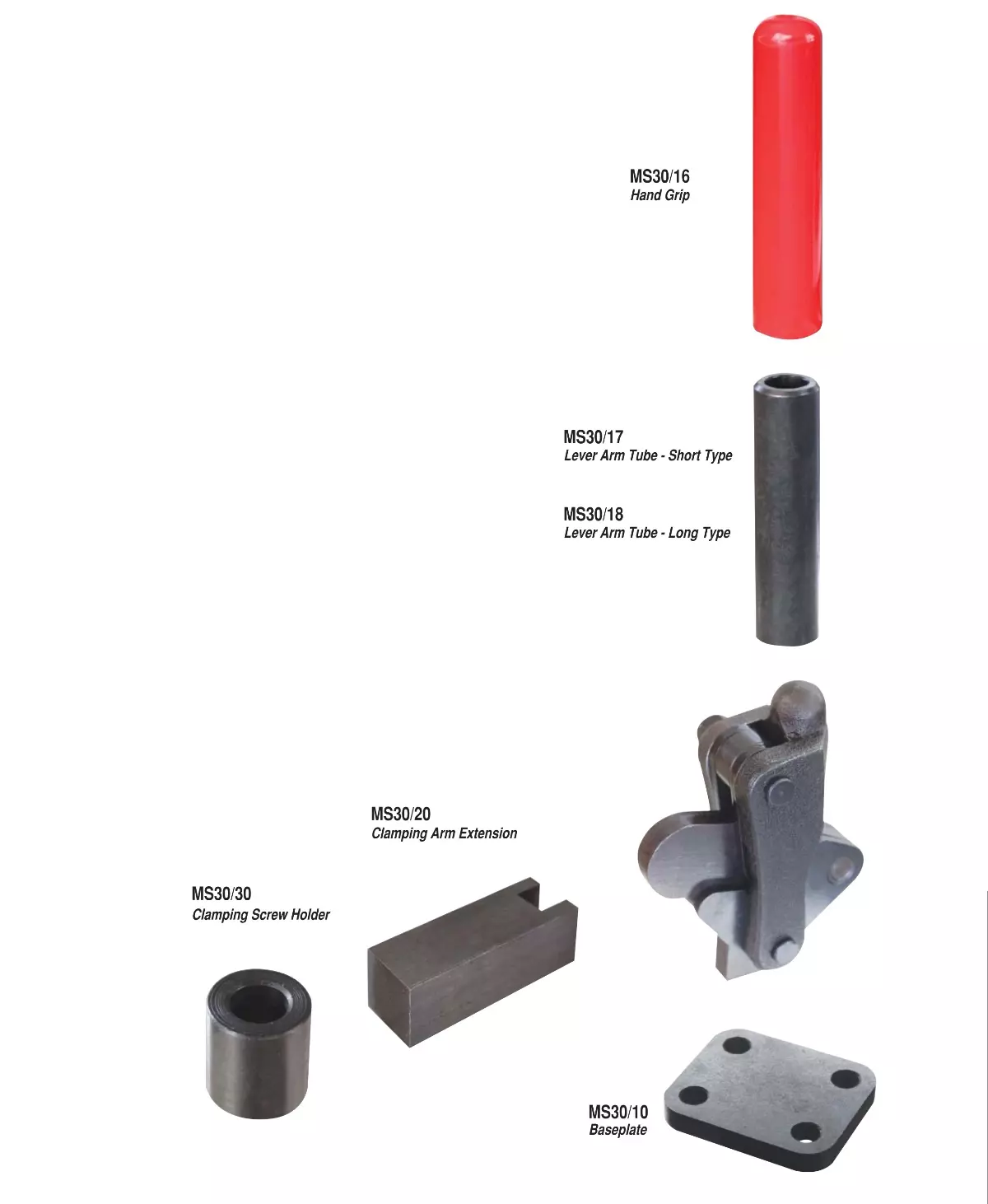

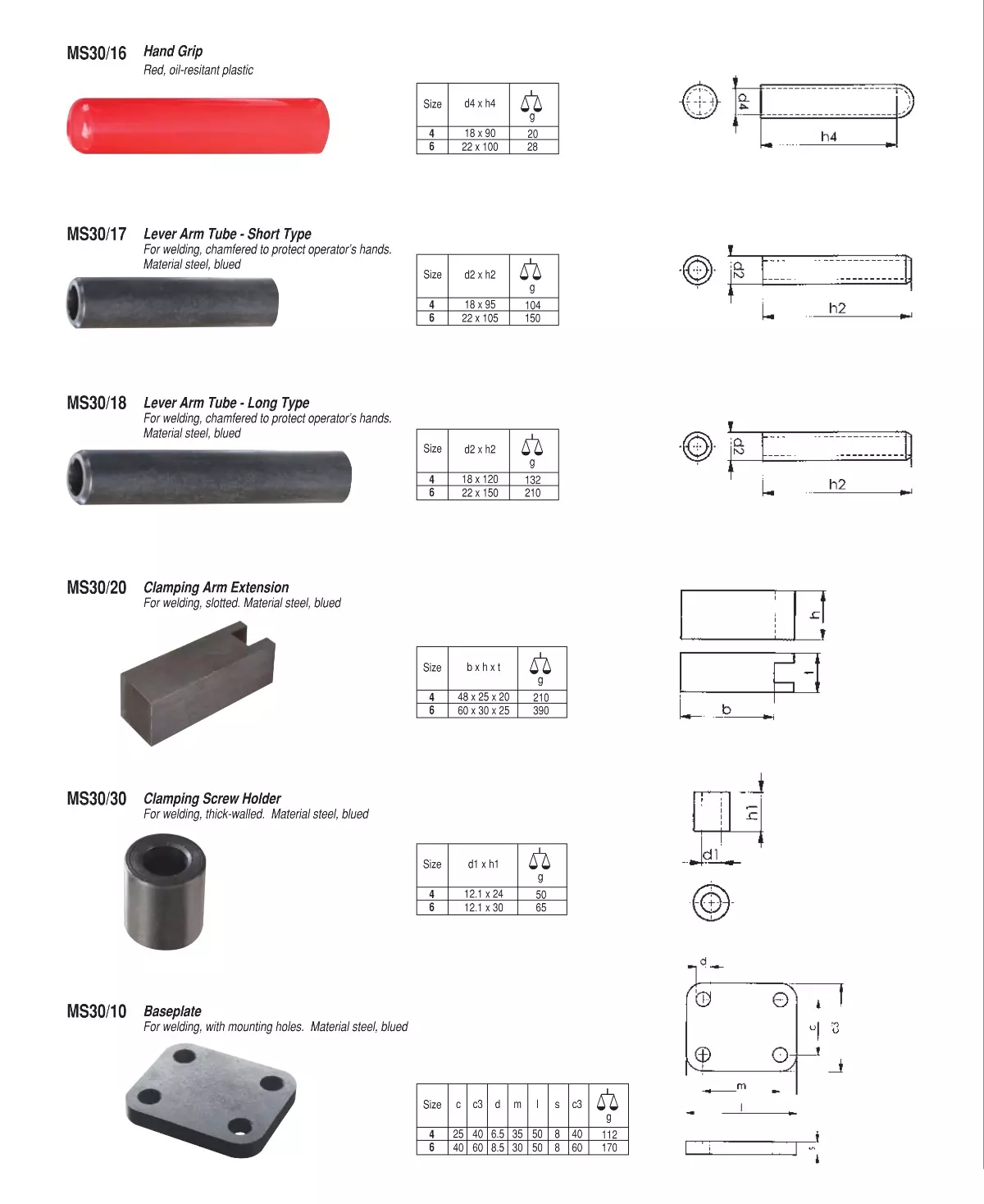

- Spannarm, Grundplatte und Handgriff können undividuell angepaßt werden.
- Material : brünierter Qualitätsstahl
- Hebelarm : aus brüniertem Stahlguss
- Geriebene und einsatzgehärtete Lagerbuchsen.
- Bolzen sind gehärtet, geschliffen und dauerhaft gefettet.
- Gängigkeit kann an der Klemmmutter am Hebelarm eingestellt werden.
- u.a. alternatif passend für 6810P usw.
- Fragen Sie gerne kundenspezifische Ausführungen nach Ihren Vorgaben an !
- Die CAD-Daten stehen unten zum Downloaden zur Verfügung !
Produktdaten & Varianten
Bestell-
nummer |
Größe |
F1 |
F2 |
Gesamt-
höhe |
Gesamt-
länge |
Andruck-
schraube |
Gewicht |
Preis |
CAD |
PDF |
| [kN] | [kN] | [mm] | [mm] | [M x L] | [g] | [EUR] |
| M32-2 |
2 |
2.5 |
2.5 |
90 |
48 |
- |
245 |
auf Anfrage
|
|
|
| M32-4 |
4 |
7 |
7 |
112 |
82 |
- |
970 |
74 €
|
|
|
| M32-6 |
6 |
11 |
11 |
182 |
106 |
|
1750 |
89 €
|
|
|

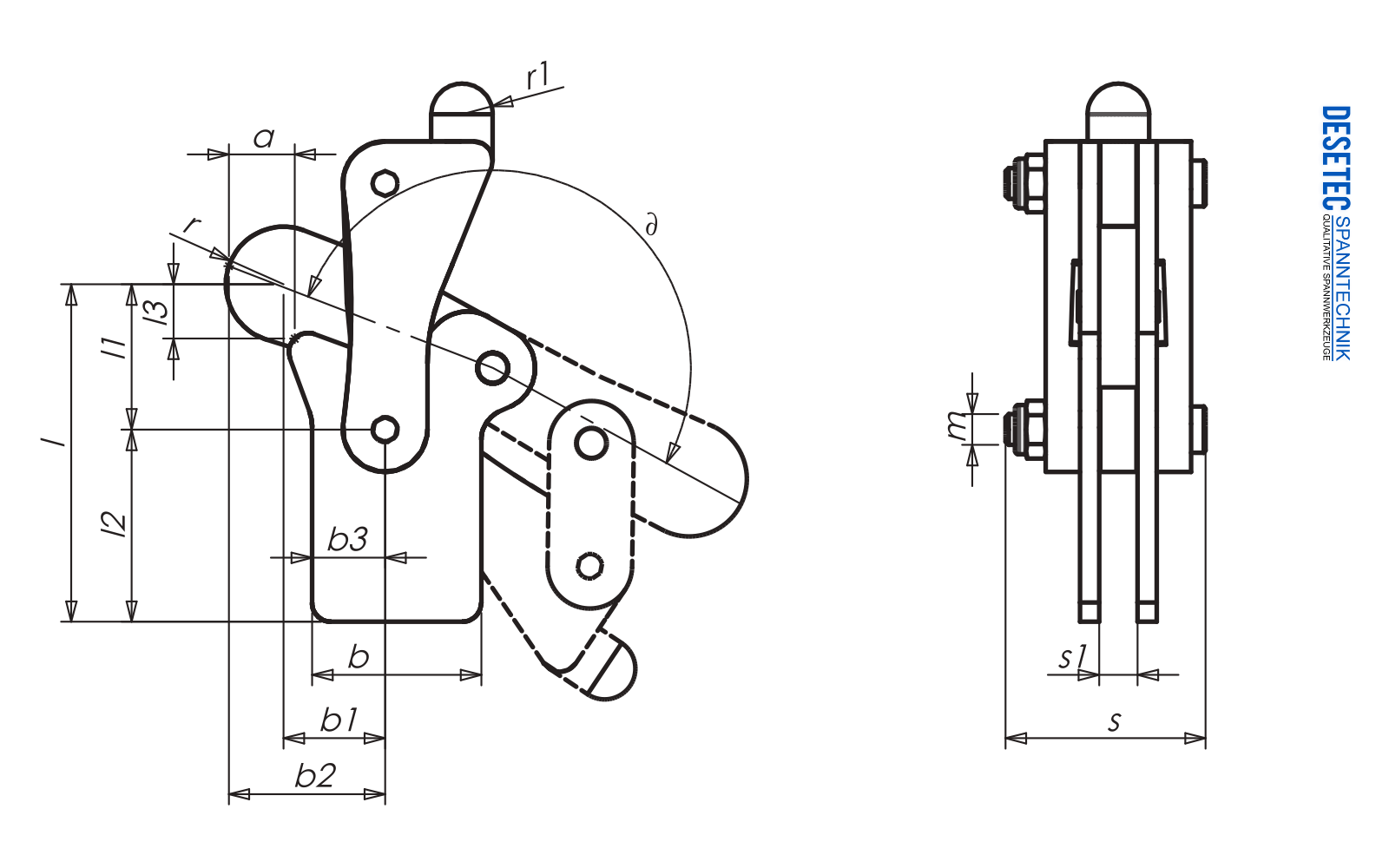

Bestell-
Nummer | Größe | a | b | b1 | b2 | b3 | l | l1 | l2 | l3 | m | r | r1 | s | s1 | ∂ | CAD |
|---|
| M32-2 |
2 |
14.5 |
30 |
21.6 |
31.6 |
18.3 |
53 |
19 |
34.2 |
8.5 |
M6 |
10 |
5 |
31 |
6 |
190° |
|
| M32-4 |
4 |
16 |
44 |
26 |
41 |
19 |
88 |
38 |
50 |
12 |
M8 |
15 |
8 |
52 |
10 |
190° |
|
| M32-6 |
6 |
20 |
55 |
36 |
55 |
28 |
114 |
50 |
64 |
16 |
M10 |
18 |
11 |
60 |
12 |
190° |
|
