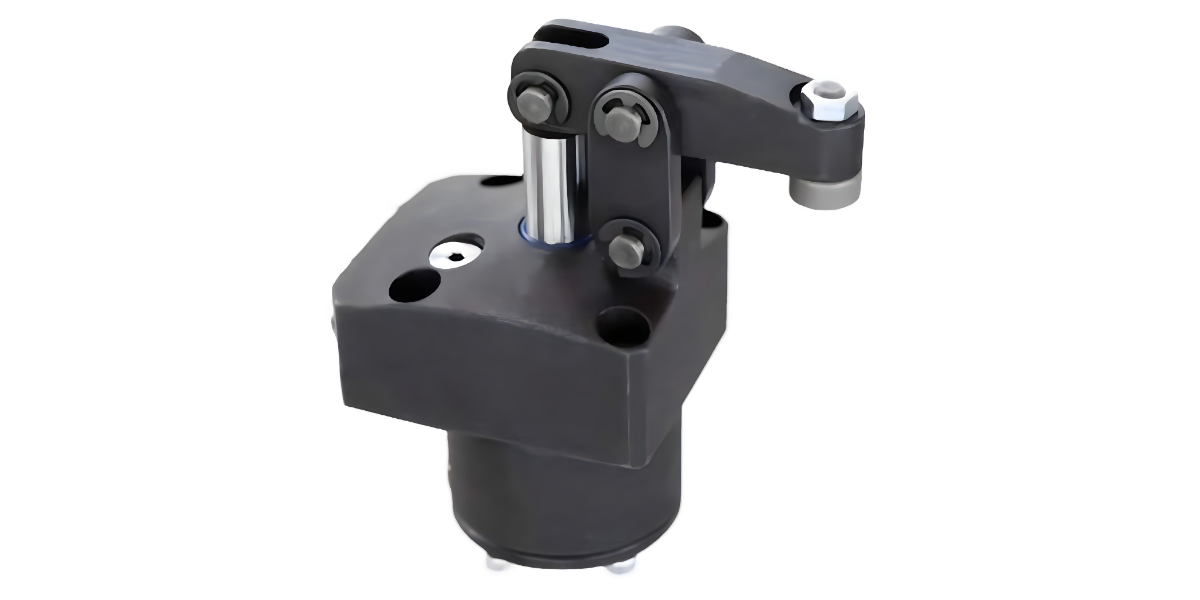

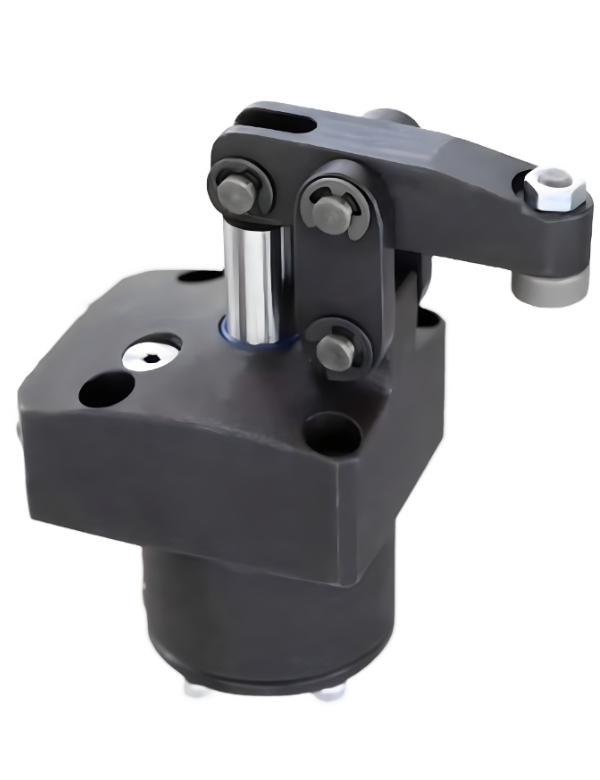

H12-Serie Hydraulischer Hebelspanner

H12 Hydraulischer Hebelspanner - Niederdruckspannelement

Kompakter Hochleistungs-Hebelspanner - doppelt wirkend
Zylindergehäuse aus hochfestem Stahl, eloxiert und rostbeständig
Kolbenstange und Gelenkbolzen aus Vergütungsstahl, vergütet und verchromt
Spannhebel aus Vergütungsstahl, vergütet und brüniert
Lieferumfang komplett mit Gelenkbolzen, Zuglaschen, Befestigungsschrauben und Spannhebel
Aufgrund der besonders geringen Abmessungen unter dem Flansch können Anschlussbohrungen und Versorgungsleitungen unter dem Spannelement verlaufen
Diese besonders geringe Bauhöhe ermöglicht einen Einsatz in sehr engen Räumlichkeiten
Verwendung mit vorgeschaltetem Stromregelventil empfohlen
Min. Betriebsdruck: 5 bar
Max. Betriebsdruck: 70 bar
Betriebstemperatur: 0 bis +70°C
Geeignetes Fluid: Hydrauliköl ISO-VG-32 (oder vergleichbar)

➝ CAD-Daten und Preise auf Anfrage!

Beispiel Bestellnummer: H12-24-L

Baureihe – Größe – Montagerichtung

①	H12	BAUREIHE	H12
②	24	Größe / Zylinder-Ø	24, 30
③	L	Montagerichtung des Spanneisens	Leer: Standard vorne R: Rechts L: Links

Spezifikationen H12 Hebelspanner
Größe	Spannkraft bei 70 bar	Gesamthub	Spannhub	Zusatzhub	Max. Betriebs- druck	Min. Betriebs- druck	Prüfdruck	Betriebs- temperatur	Gewicht
Größe	[kN]	[mm]	[mm]	[mm]	[bar]	[bar]	[bar]	[°C]	[g]
24	1,7	18,5	16	2,5	70	5	105	0 - 70	520
30	3,1	23,5	20,5	3	70	5	105	0 - 70	1040

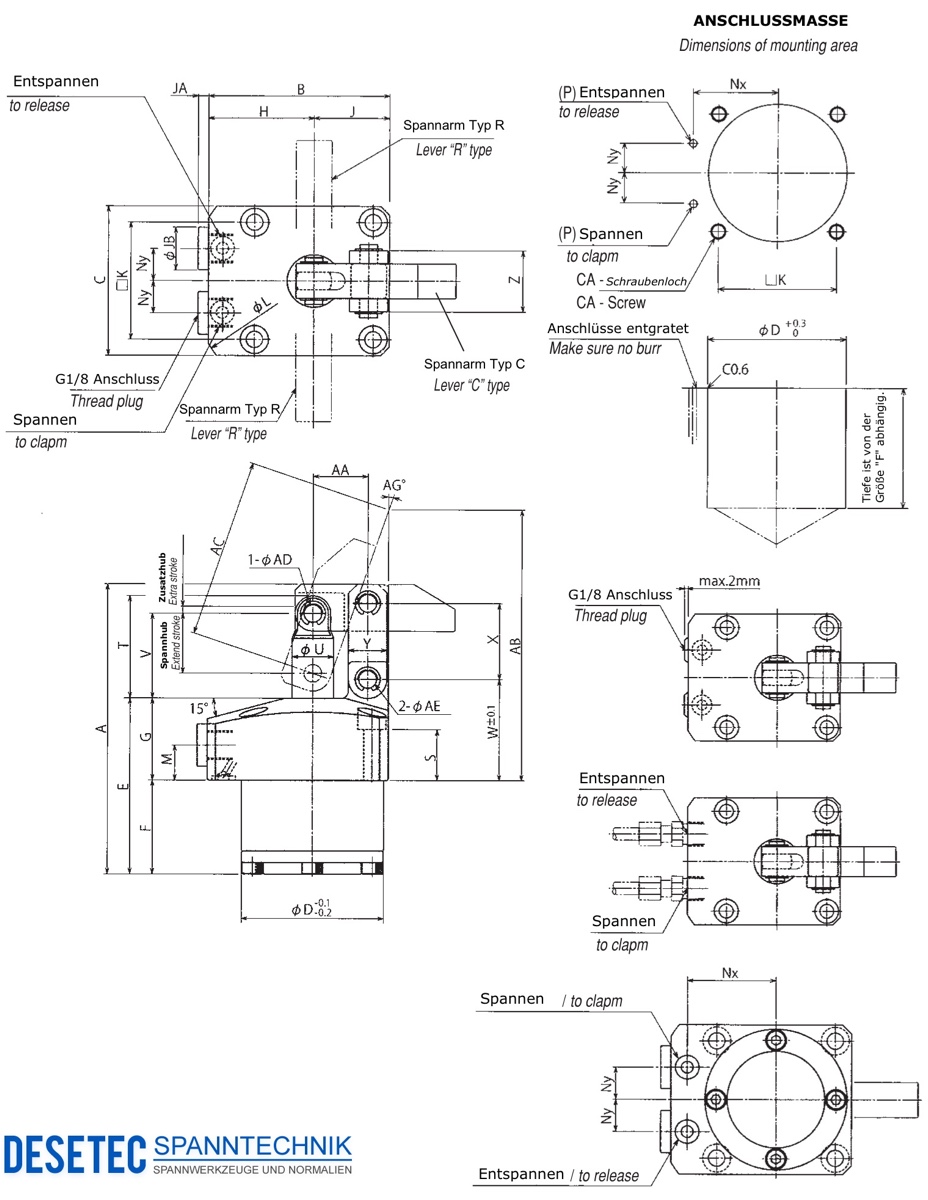

Größe	A	B	C	D	E	F	G	H	J	K	L	M	Nx	Ny	P	Q	R	S	T	U	V	W	X	Y	Z	AA	AB	AC	AD	AE	AG	CA	JA	JB
24	78,5	49	40	36	48	23	25	29	20	31,4	66	11	23,5	8	3	7,5	4,5	15,5	27	10	22,5	30	20	11	19	14,5	74,3	47,3	5	5	19,6	M4×0,7	3,5	14
30	100	61	51	48	60	32	28	35,5	25,5	40	81	12	30	11	3	9	5,5	16	35	14	29	34,5	26	14	24	18,5	92,4	61,2	6	6	18,9	M5×0,8	3,5	14
