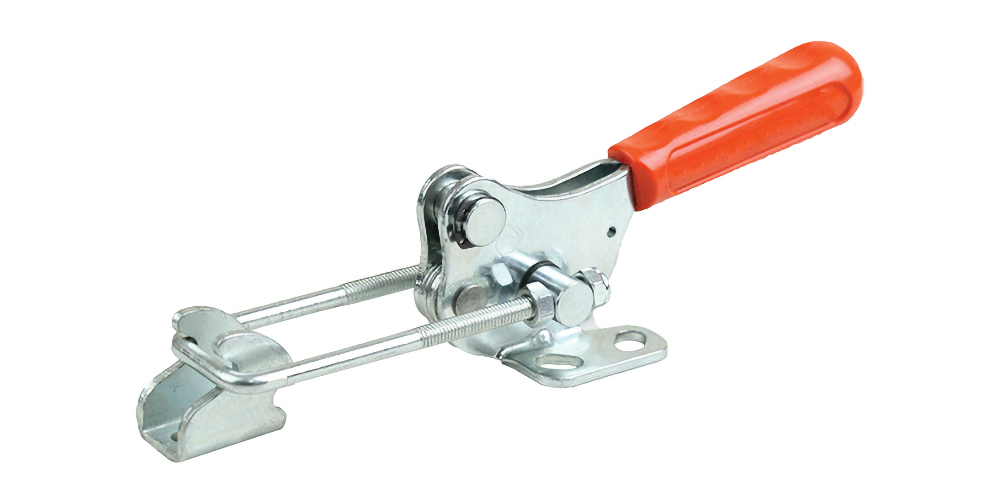

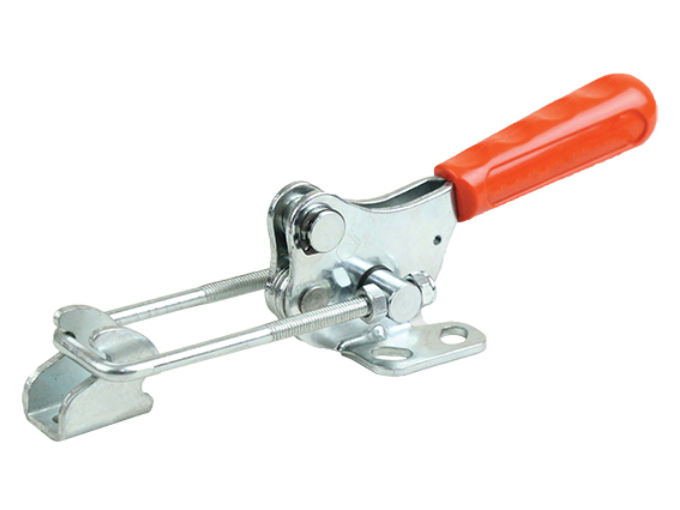

311 Verschlussspanner horizontal mit U-Haken
Verschlussspanner mit waagrechtem Fuß und U-Bügel
- Qualitätsstahl verzinkt und passiviert
- Niete aus nichtrostendem Stahl in einsatzgehärteten Buchsen
- Gefettete Lager- und Gelenkstellen
- Zugbügel und Spannhülse vergütet
- Mechanik mit präventiver Funktion zur Erhöhung der Bediener-Sicherheit
- Ölbeständiger roter Softgrip-Handgriff, robust und ergonomisch geformt
- komplett mit Zugbügel und Gegenhalter
- Alle Größen auch in rostfreier Ausführung in EDELSTAHL lieferbar (S311)

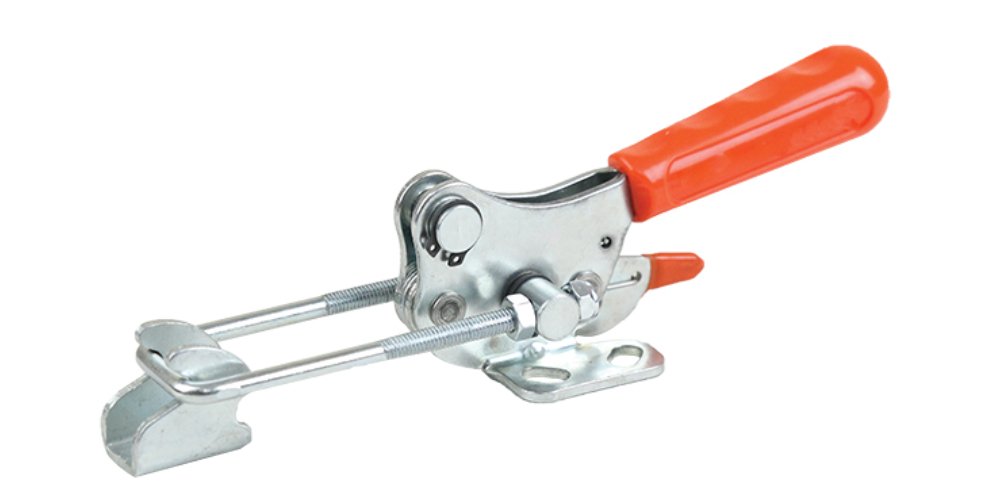

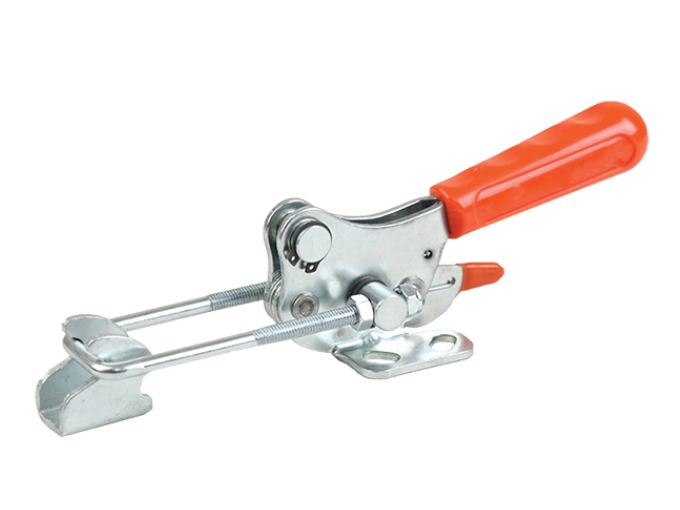

- Alle Größen auch optional mit Sicherheitsverriegelung lieferbar (311-L)
- Alle Baugrößen bei Bedarf in rostfreier Ausführung in EDELSTAHL mit Verriegelung lieferbar.
- u.a. alternatif passend für Kukamet 311
- CAD-Daten und Preise auf Anfrage.
| Größe | F1 ➡ [kN] | F3 ⬅︎ [kN] | Einstellbereich Zugbügel [mm] | Gewicht (g) | Preis [EUR] | Bestell- Nummer |
|---|---|---|---|---|---|---|
| 1 | 1.0 | 1.5 | 45 | 135 | a. A. | 311-1 |
| 2 | 1.5 | 2.0 | 45 | 175 | a. A. | 311-2 |
| 3 | 2.2 | 3.2 | 75 | 335 | a. A. | 311-3 |
| 4 | 7.0 | 8.0 | 95 | 815 | a. A. | 311-4 |
| 5 | 10.0 | 11.0 | 110 | 945 | a. A. | 311-5 |
| Größe | A | B | C min. | C.max. | C1 | D | E | E2 | F | G | H | H2 | J | K | L min. | L max. | M | N | N2 | Bestell. nummer |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 26 | 32 | 35 | 65 | 90 | 20 | 16 | 10 | 20 | 13 | 55 | 110 | 23 | M4 | 135 | 165 | - | 5x6.5 | Ø5 | 311-1 |
| 2 | 28 | 37 | 32 | 62 | 90 | 25 | 14 | 12 | 22 | 17 | 58 | 120 | 23 | M4 | 142 | 172 | - | 6x9 | 5.5x7.5 | 311-2 |
| 3 | 39.5 | 46 | 32 | 67 | 105 | 335 | 22 | 16 | 28 | 21.5 | 67 | 160 | 30 | M6 | 177 | 212 | - | 7.5x11.5 | Ø6.5 | 311-3 |
| 4 | 58 | 58 | 45 | 95 | 145 | 44 | 36.5 | 19.5 | 37 | 27.5 | 91 | 200 | 43 | M8 | 233 | 282 | Ø9.5 | 9.5x14 | 8.5x10 | 311-4 |
| 5 | 58 | 58 | 45 | 127 | 180 | 44 | 36.5 | 19.5 | 37 | 27.5 | 93.5 | 204.5 | 45 | M10 | 233 | 315 | 9.5 | 9.5x14 | 8.5x10 | 311-5 |
