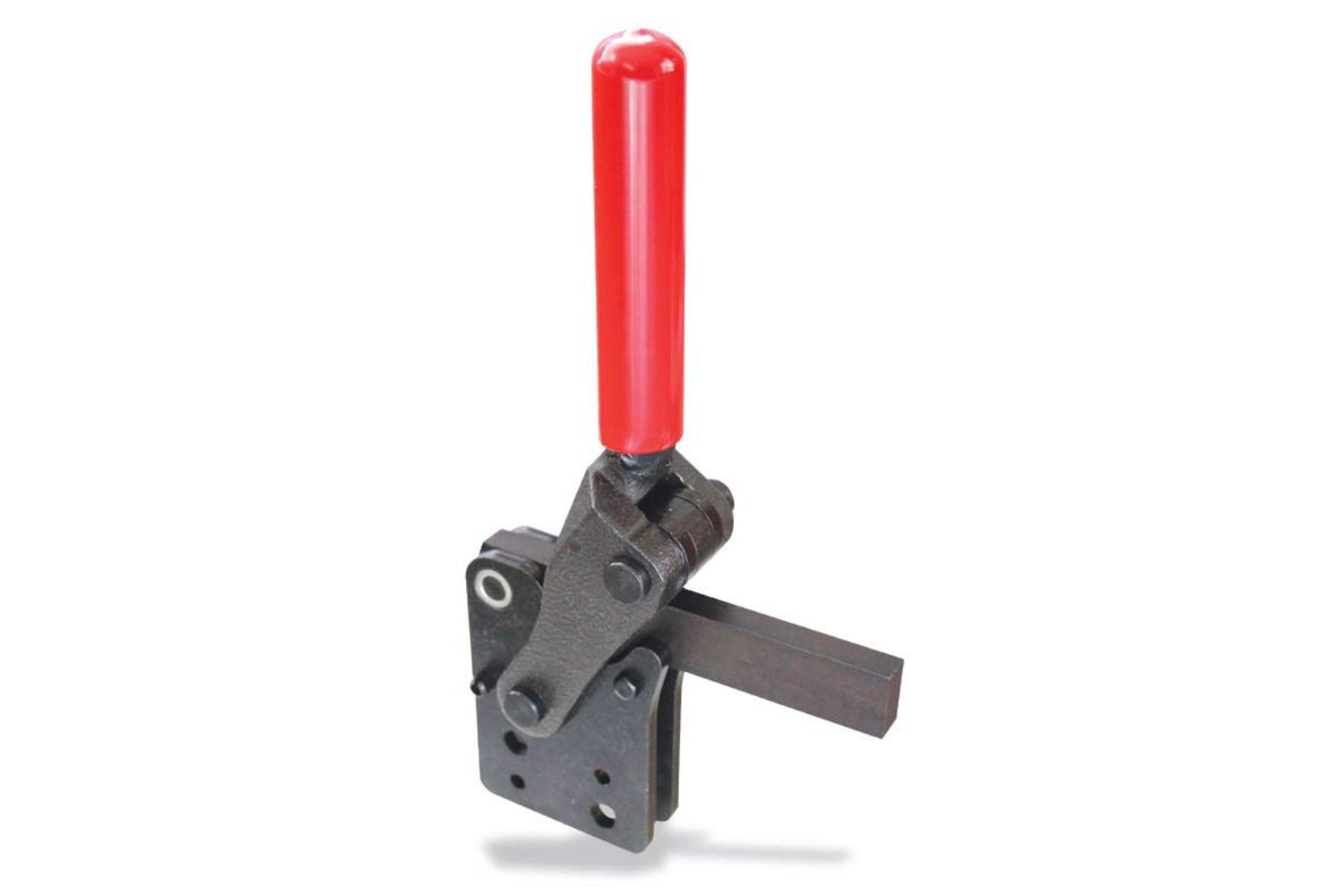

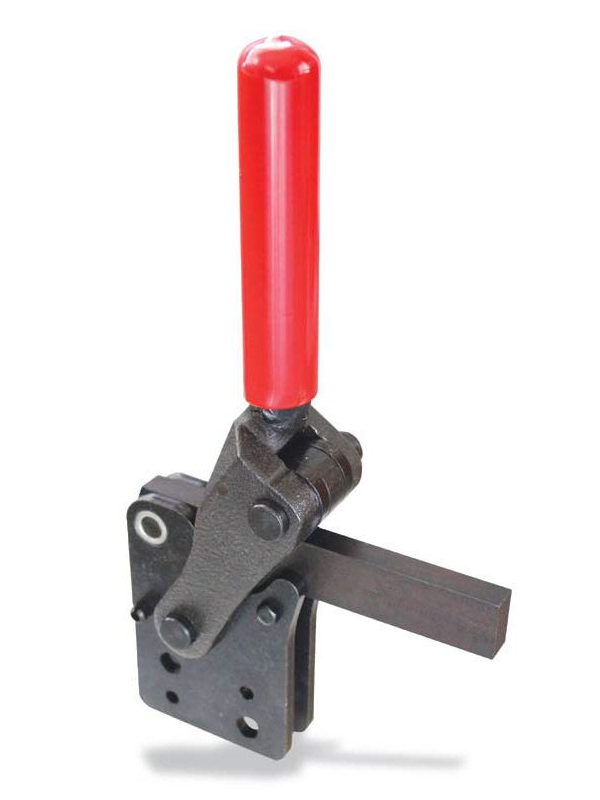

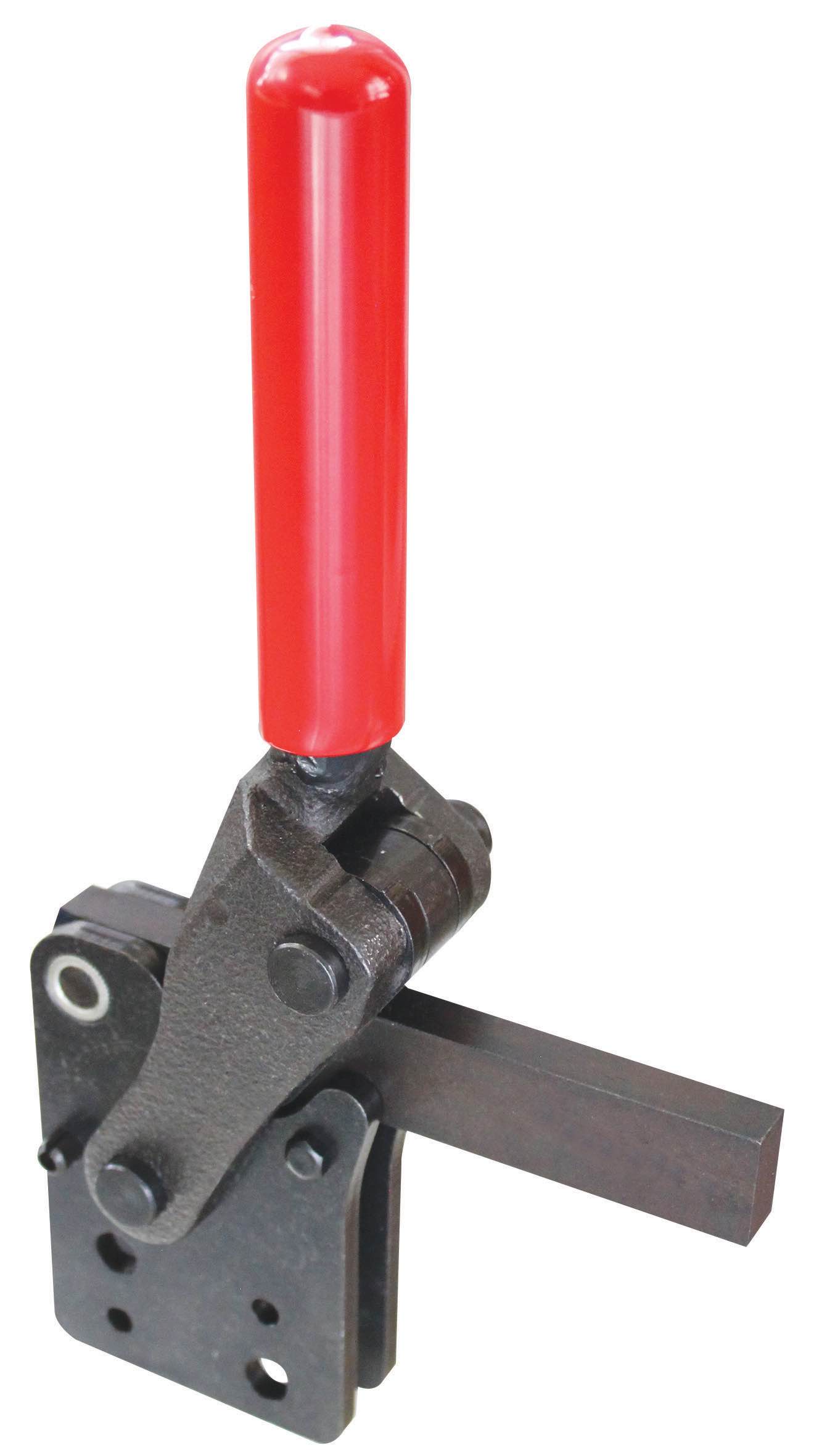

Schwerer Senkrechtspanner-Schnellspanner vertikal mit senkrechtem Fuß
- Modulspanner-Modularer Senkrechtspanner für besonders hohe Spann- und Haltekräfte
- Schwere Ausführung mit senkrechtem Fuß
- Material : brünierter Qualitätsstahl
- Hebelarm : aus brünierter Stahlguß
- Robuster, ölbeständiger roter Handgriff
- Geriebene und einsatzgehärtete Lagerbuchsen.
- Bolzen sind gehärtet, geschliffen und dauerhaft gefettet.
- Gängigkeit kann an der Klemmmutter am Hebelarm eingestellt werden.
- Komplett mit vergüteter, verzinkter Andrückschraube
- u.a. alternatif passend für 6812P usw.

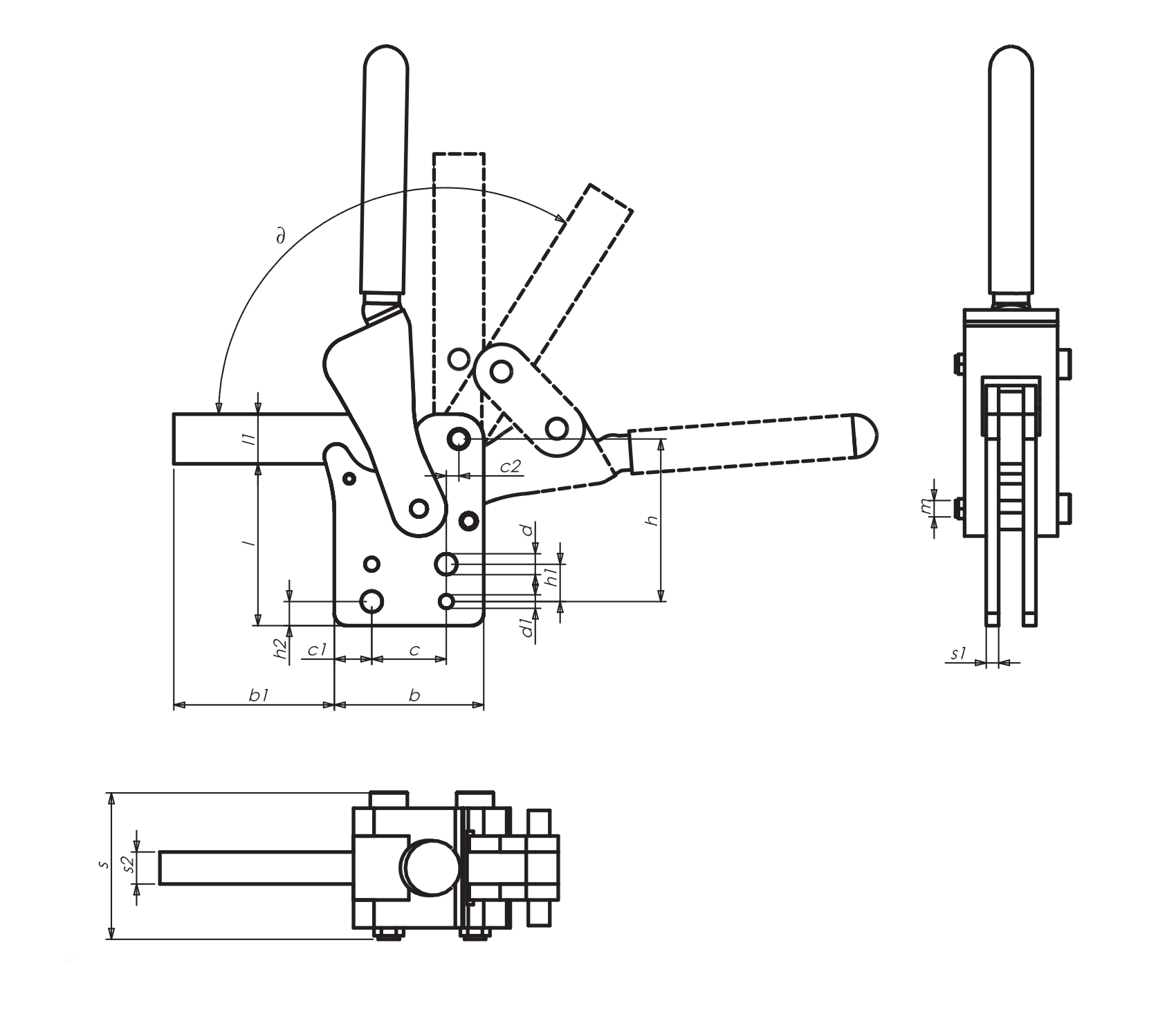

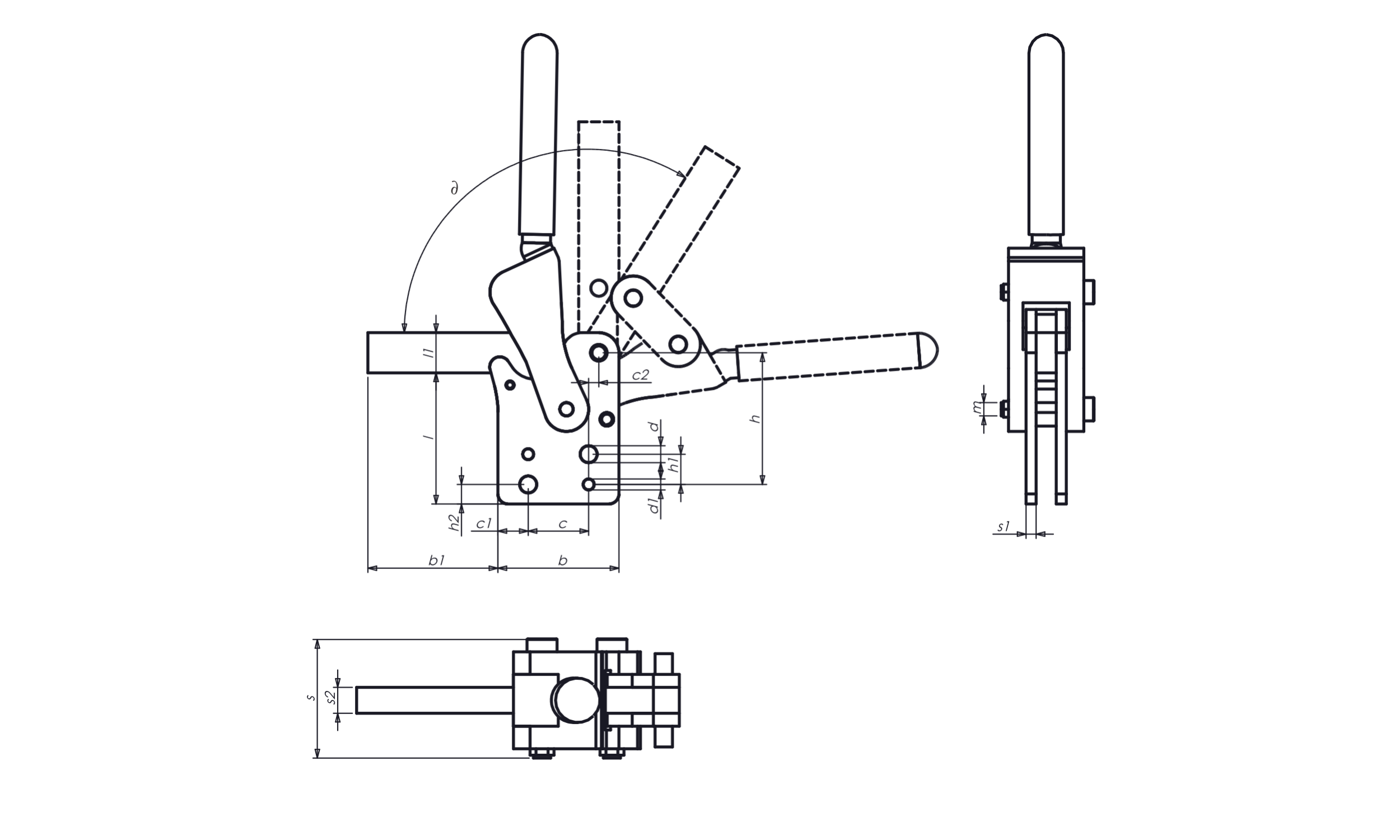

- Die CAD-Daten stehen weiter unten zum Downloaden zur Verfügung !
Produktdaten & Varianten
Bestell-
nummer |
Größe |
F1 | F2 | Gesamt-
höhe | Gesamt-
länge |
Andruck-
schraube | Gewicht | Preis |
CAD |
PDF |
| [kN] | [kN] | [mm] | [mm] | [M x L] | [g] | [EUR] |
| M34-2 |
2 |
2.5 |
2.5 |
144 |
85 |
M6 x 50 |
320 |
75,90 €
|
|
|
| M33-4 |
4 |
7 |
7 |
235 |
148 |
M12 x 80 |
970 |
93.50 €
|
|
|
| M34-6 |
6 |
10 |
10 |
290 |
182 |
M12 x 110 |
1750 |
109.50 €
|
|
|
