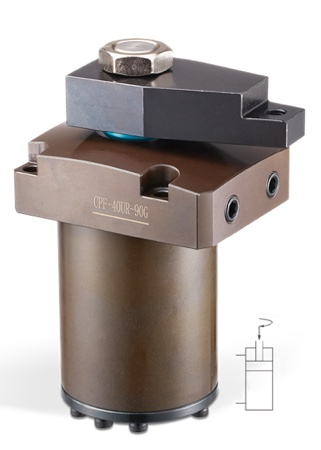

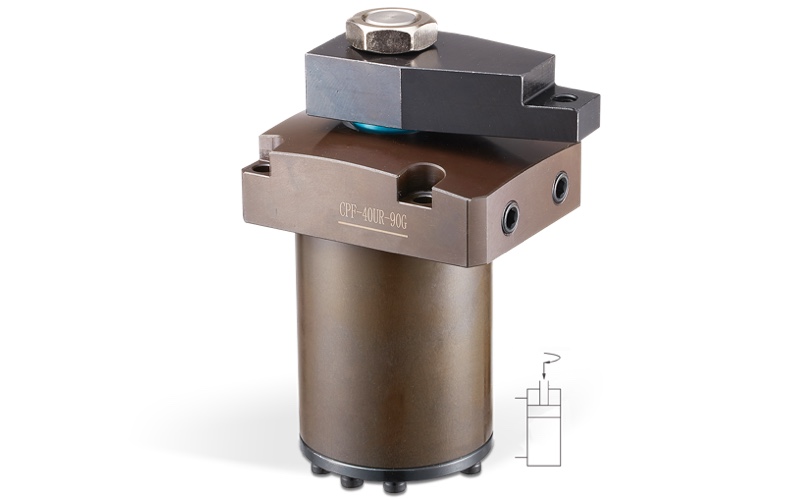

HPF Hydraulischer Schwenkspanner
Schwenkspannzylinder ohne Schwenkhub:
- Neue Generation an Schwenkspanner ohne Schwenkhub (Einsatz in sehr engen Räumlichkeiten möglich)
- Die wegfallende Axialbewegung führt zu einer Platzeinsparung im Vergleich zu herkömmlichen Spannzylindern
- Das Schwenken auf einer Ebene ermöglicht das Spannen von Werkstücken in kleinen Zwischenräumen oder engliegenden Rippen
- Material Zylindergehäuse: SKD11 Werkzeugstahl, nitriert oder optional schwarz lackiert
- Material Spanneisen: 45 Vergütungsstahl
- Spannkräfte von 2,92 kN bzw. 4,24 kN (2 Kolbengrößen)
- Auslieferung komplett mit Spannarm
- Die verwendeten Hochleistungs-Dichtungen sind beständig gegen Schneidflüssigkeit auf Chlor-Basis und schützen vor dem Eindringen von Staub und Späne
- Max. Betriebsdruck: 45 bar (kgf/cm²)
- Min. Betriebsdruck: 20 bar (kgf/cm²)
- Betriebstemperatur: -10 bis +70°C
- Doppelt wirkend
Hinweise:
- Vermeiden Sie zu hohe Spanngeschwindigkeiten!
- Kontaktieren Sie uns vor einer eventuellen Modifizierung des Spannarms
- Auf Anfrage sind Sonderausführungen lieferbar
➝ CAD-Daten und Preise auf Anfrage!
Beispiel Bestellnummer:
HPF-35-D-L-90-G-P
Baureihe – Größe – Flansch – Schwenkrichtung – Winkel – Anschluss – Option
| ① | BAUREIHE | HPF | |
| ② | Hydraulikzylinder Innendurchmesser |
ø35 mm, ø40 mm | |
| ③ | Flanschausführung | U: Flansch oben D: Flansch unten |
|
| ④ | Schwenkrichtung | R: Rechts (im Uhrzeigersinn) L: Links (gegen Uhrzeigersinn) |
|
| ⑤ | Schwenkwinkel | Standard: 90° (±2°) Optional: 0°, 45° (±2°), 60° (±2°) |
|
| ⑥ | Anschlusstyp | Leer: Standard Rohrleitungsanschluss G: O-Ring-Anschluss |
|
| ⑦ | Präzisions-Spannposition | Arretierungsbolzen für Wiederholgenauigkeit (optional) |
| Modell-Nr. | Spannkraft bei 45 bar | Spannhub | Gesamthub | Ölbedarf Spannen | Ölbedarf Entspannen | eff. Kolbenfläche Spannen | eff. Kolbenfläche Entspannen |
|---|---|---|---|---|---|---|---|
| [kN] | [mm] | [mm] | [cm³] | [cm³] | [cm²] | [cm²] | |
| HPF-35 | 2,92 | 10 | 10 | 6,47 | 6,47 | 6,47 | 6,47 |
| HPF-40 | 4,24 | 10 | 10 | 9,43 | 9,43 | 9,43 | 9,43 |
Hinweis: Der HPF ist ein doppelt wirkender Schwenkspanner ohne Schwenkhub. Spannhub = Gesamthub.
| Modell | Hub | A1 gespannt | A2 geöffnet | B | C | D1 | D2 | E1 | E2 | F | G1 | I | J1 | J2 | K | L | M | N | T | Y | Z | Q | O-Ring |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HPF-35U | 10 | 114 | 141 | 96 | 28 | 19 | 38 | M6 | M16×1,5 | 6 | 46,5 | ø50 | 59 | 72 | 47 | ø6,8 | 24 | 34 | PT1/8 | 16 | 29,5 | ø20 | P6 |
| HPF-40U | 10 | 123 | 150 | 109 | 28 | 19 | 38 | M8 | M16×1,5 | 8 | 55,5 | ø60 | 67 | 82 | 55 | ø6,8 | 30 | 40 | PT1/8 | 16 | 33,5 | ø20 | P9 |
| HPF-35D | 10 | 114 | 141 | 96 | 28 | 19 | 38 | M6 | M16×1,5 | 6 | 46,5 | ø50 | 59 | 72 | 47 | ø6,8 | 24 | 34 | PT1/8 | 16 | 29,5 | ø20 | P6 |
| HPF-40D | 10 | 123 | 150 | 109 | 28 | 19 | 38 | M8 | M16×1,5 | 8 | 55,5 | ø60 | 67 | 82 | 55 | ø6,8 | 30 | 40 | PT1/8 | 16 | 33,5 | ø20 | P9 |
