Senkrechtspanner-Vertikalspanner 4500N bis 5500N

Vertikale Kniehebelspanner, Schnellspanner, Senkrechtspanner mit einer Haltekraft von 4500N bis 55000N. Große Auswahl an diversen Ausführungen wie waagrechter Fuß, senkrechter Fuß, gerader Handgriff, U-Spannarm, fixer Spannarm und dem verwendetem Material. Die rostfreien Ausführungen in EDELSTAHL werden besonders in der Lebensmittel- und Pharmaindustrie eingesetzt. Modifikationen nach Ihren Vorgaben sind möglich !

Senkrechtspanner-Vertikalspanner 4500N bis 5500N - verfügbare Ausführungen

DST-10444

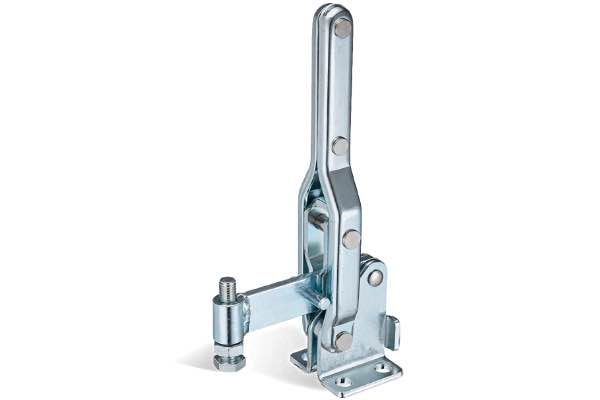

DST-10444 Vertikal-Kniehebelspanner fuer Schweissvorrichtungen langer massiver Spannarm 4000N
Haltekraft
4000
Bauhöhe
239
für Schweißvorrichtungen
Senkrechtspanner

DST-10448-Z

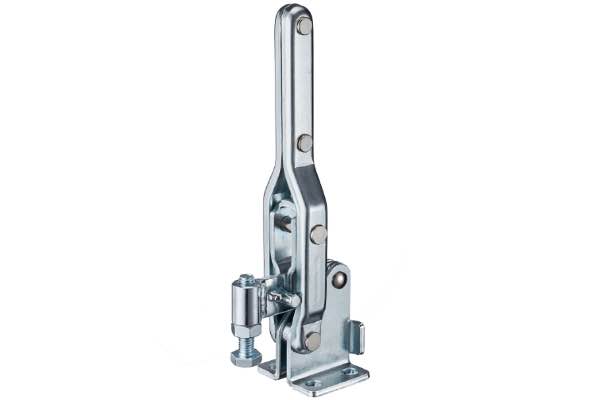

DST-10448-Z Vertikal-Kniehebelspanner fuer Schweissvorrichtungen kurzer Spannarm 4000N
Haltekraft
4000
Bauhöhe
239
für Schweißvorrichtungen
Senkrechtspanner

DST-10448-ZH

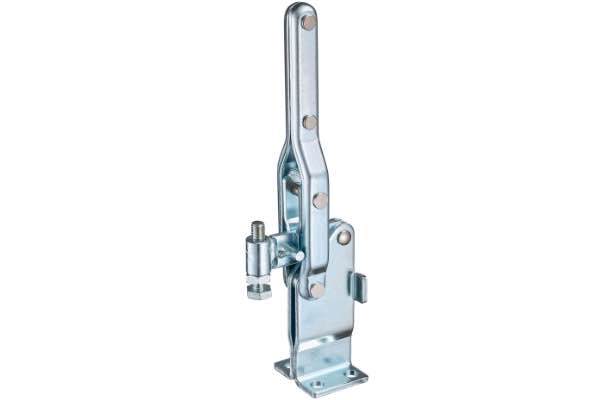

DST-10448-ZH Vertikal-Kniehebelspanner für Schweissvorrichtungen kurzer Spannarm hohe Version 4000N
Haltekraft
4000
Bauhöhe
286
für Schweißvorrichtungen
Senkrechtspanner

DST-10648

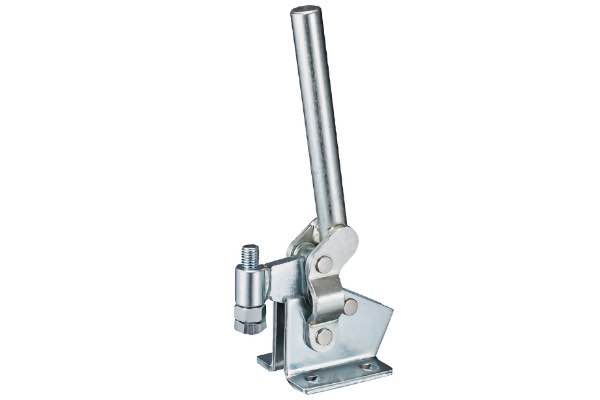

DST-10648Vertikal-Kniehebelspanner für Schweissvorrichtungen mit waagrechtem Fuß 4500N
Haltekraft
4500
Bauhöhe
250
für Schweißvorrichtungen
Senkrechtspanner

DST-10247

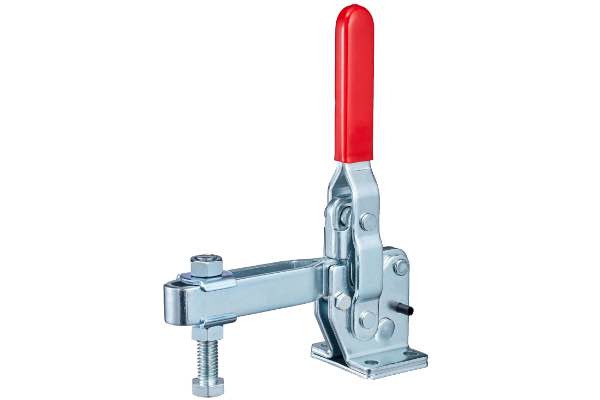

DST-10247 Senkrechtspanner-Vertikalspanner waagrechter Fuss U-Spannarm 4500N
Haltekraft
4500
Bauhöhe
232
mit waagrechtem Fuß
Senkrechtspanner

DST-10248

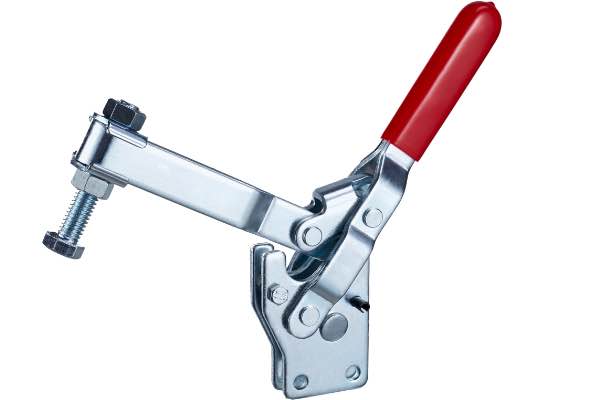

DST-10248 Senkrechtspanner-Vertikalspanner senkrechter Fuss U-Spannarm 4500N
Haltekraft
4500
Bauhöhe
67
mit senkrechtem Fuß
Senkrechtspanner

DST-10249

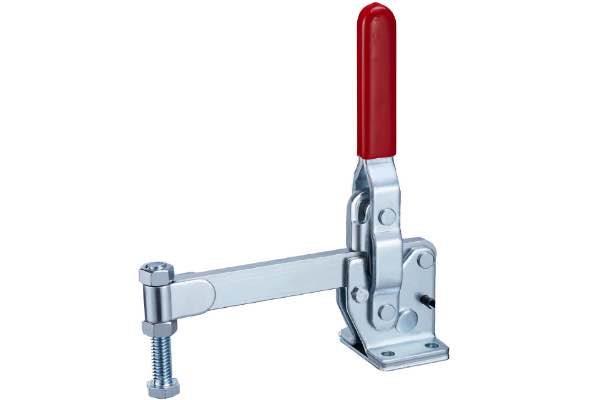

DST-10249 Senkrechtspanner Vertikalspanner waagrechter Fuss fixer Spannarm 4500N
Haltekraft
4500
Bauhöhe
232
waagrechter Fuß | massiver Spannarm
Senkrechtspanner

DST-10250

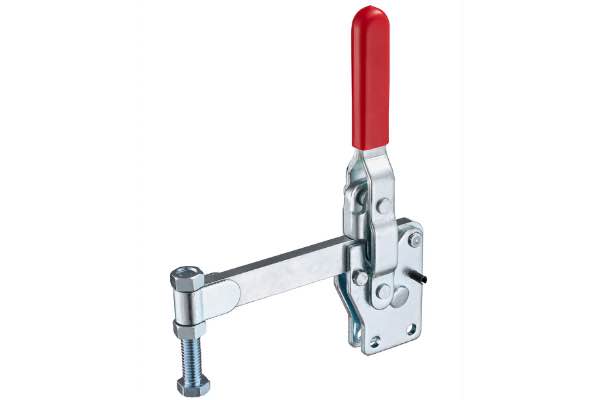

DST-10250 Senkrechtspanner-Vertikalspanner senkrechter Fuss massiver Spannarm 4500N
Haltekraft
4500
Bauhöhe
248
senkrechter Fuß | massiver Spannarm
Senkrechtspanner

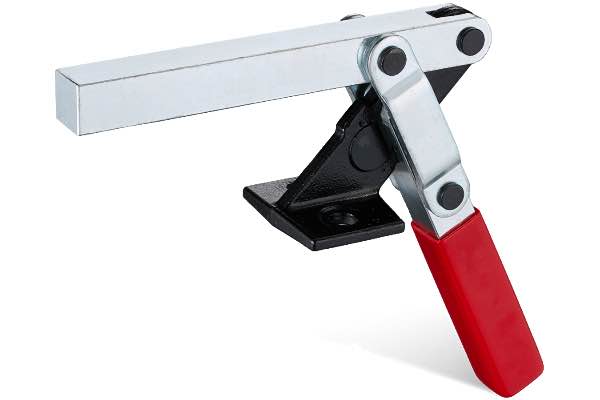

DST-75027

DST 75027 Vertikal Kniehebelspanner fuer schwere Lasten mit abgewinkeltem Fuss 4500N
Haltekraft
4500
Bauhöhe
168
für schwere Lasten, Fuß abgewinkelt
Vertikal-Kniehebelspanner

DST-75027-SM

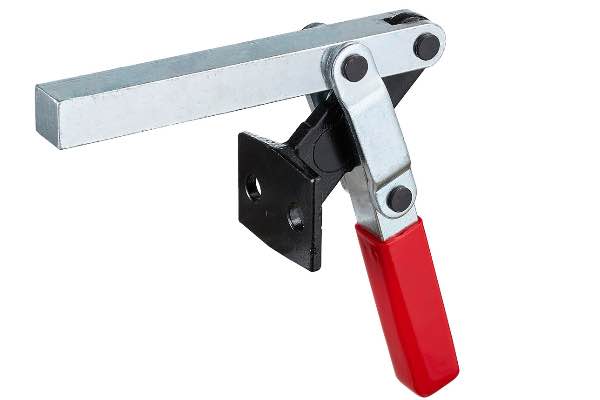

DST-75027-SM Vertikal Kniehebelspanner fuer schwere Lasten mit Frontbefestigung 4500N
Haltekraft
4500
Bauhöhe
für schwere Lasten, Frontbefestigung
Vertikal-Kniehebelspanner

DST-101-K

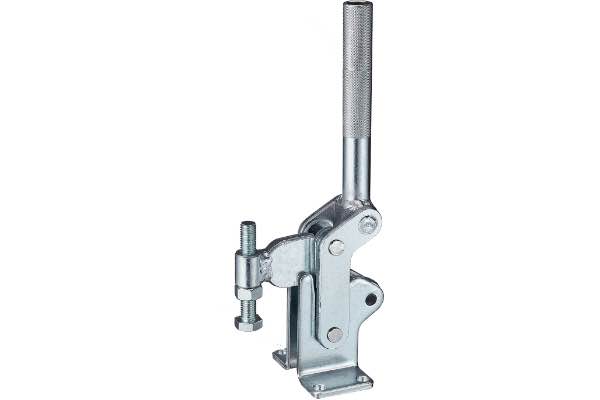

DST-101-K Vertikal-Kniehebelspanner für Schweissvorrichtungen mit waagrechtem Fuß 5000N
Haltekraft
5000
Bauhöhe
291
für Schweißvorrichtungen
Senkrechtspanner

DST-101-KI

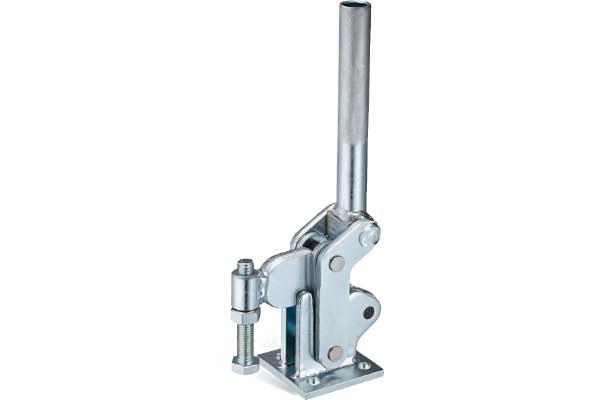

DST-101-KI Vertikal-Kniehebelspanner für Schweissvorrichtungen mit waagrechtem Fuß 5000N
Haltekraft
5000
Bauhöhe
272
für Schweißvorrichtungen
Senkrechtspanner

DST-101-KF

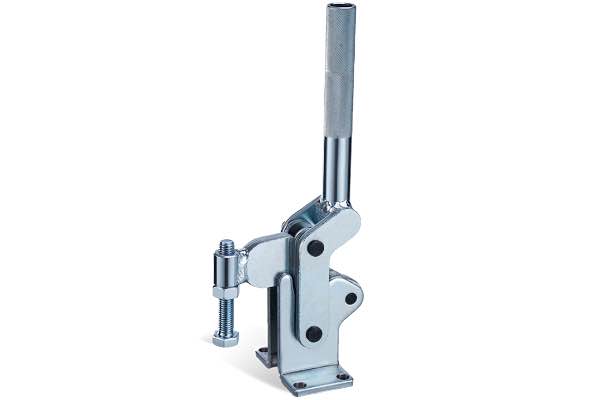

DST-101-KF Vertikal-Kniehebelspanner für Schweissvorrichtungen mit waagrechtem Fuß 5000N
Haltekraft
5000
Bauhöhe
288
für Schweißvorrichtungen
Senkrechtspanner

DST-101-KS

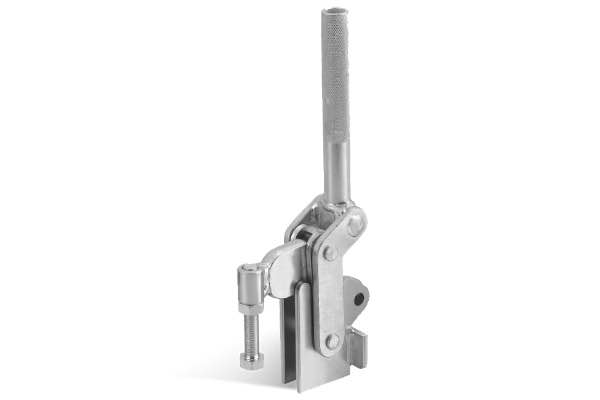

DST-101-KS Vertikal-Kniehebelspanner für Schweissvorrichtungen mit senorechtem Fuß 5000N
Haltekraft
5000
Bauhöhe
288
für Schweißvorrichtungen
Senkrechtspanner

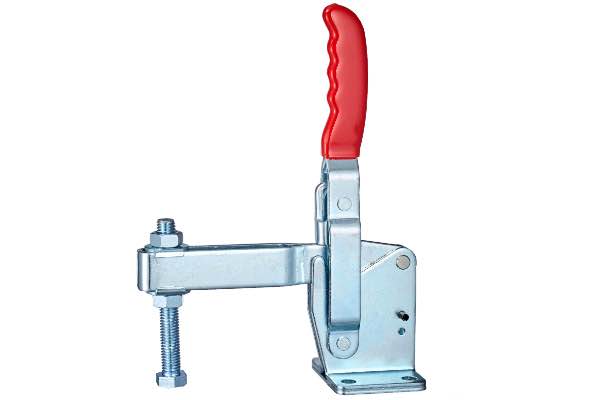

DST-101-J

DST-101-J Senkrechtspanner-Vertikalspanner waagrechter Fuss U-Spannarm 5500N
Haltekraft
5500
Bauhöhe
310
mit waagrechtem Fuß
Senkrechtspanner

DST-101-JS

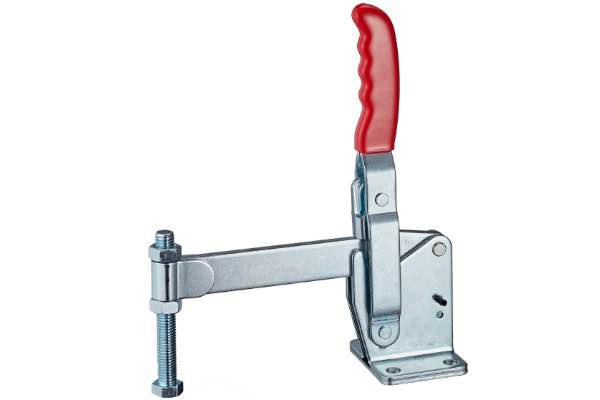

DST-101-JS Senkrechtspanner-Vertikalspanner waagrechter Fuss massiver Spannarm 5500N
Haltekraft
5500
Bauhöhe
310
waagrechter Fuß | massiver Spannarm
Senkrechtspanner

DST-101-JSB

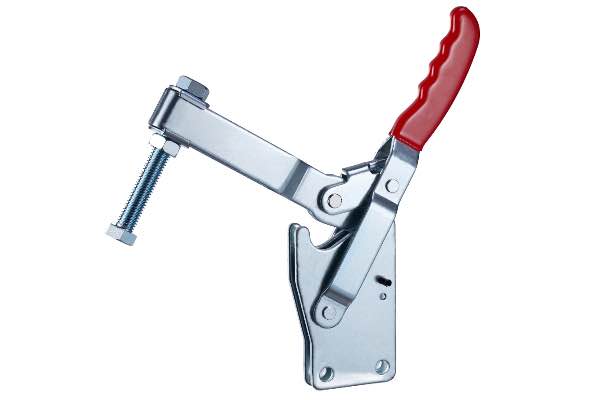

DST-101-JSB Senkrechtspanner-Vertikalspanner senkrechter Fuss U-Spannarm 5500N
Haltekraft
5500
Bauhöhe
343
mit senkrechtem Fuß
Senkrechtspanner

DST-101-JSI

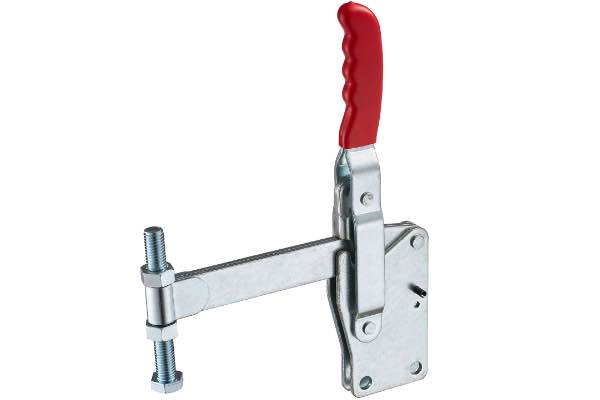

DST-101-JSI Senkrechtspanner-Vertikalspanner senkrechter Fuss massiver Spannarm 5500N
Haltekraft
5500
Bauhöhe
343
senkrechter Fuß | massiver Spannarm
Senkrechtspanner

Produktübersicht : Senkrechtspanner-Vertikalspanner 4500N bis 5500N

Modell-Nr. Material Fuß Haltekraft
(kN)		 Bauhöhe
(mm)		 Länge
(mm)		 Spannarm
(mm)		 Spannarm-
Winkel		 Handgriff-
Winkel		 Gewicht
(g)		 Link
DST-10444 Stahl Waagrecht 4000 239 124.5 61 91° 62° 870 Details
DST-10448-Z Stahl Waagrecht 4000 239 91.5 37 91° 62° 840 Details
DST-10448-ZH Stahl Waagrecht 4000 286 91.6 28.1 91° 62° 1000 Details
DST-10648 Stahl Waagrecht 4500 250 120 22.6 67.5° 60° 1310 Details
DST-10247 Stahl Waagrecht 4500 232 178.8 128 100° 62° 1250 Details
DST-10248 Stahl Senkrecht 4500 67 178.8 128 100° 62° 1250 Details
DST-10249 Stahl Waagrecht 4500 232 176.2 125.4 100° 62° 1250 Details
DST-10250 Stahl Senkrecht 4500 248 176.2 125.4 100° 62° 1250 Details
DST-75027 Stahl Waagrecht 4500 168 175.2 111 195° 65° 1350 Details
DST-75027-SM Stahl Winkelfuss 4500 - 168 103 195° 65° 1350 Details
DST-101-K Stahl Waagrecht 5000 291 - - -° -° - Details
DST-101-KI Stahl Waagrecht 5000 272 - - -° -° - Details
DST-101-KF Stahl Waagrecht 5000 288 - - -° -° - Details
DST-101-KS Stahl Senkrecht 5000 288 - - -° -° - Details
DST-101-J Stahl Waagrecht 5500 310 229.2 153 100° 48° 2540 Details
DST-101-JS Stahl Waagrecht 5500 310 235 158.8 100° 48° 2540 Details
DST-101-JSB Stahl Senkrecht 5500 343 229.2 153 100° 48° 2540 Details
DST-101-JSI Stahl Senkrecht 5500 343 235.3 158.8 100° 48° 2540 Details
