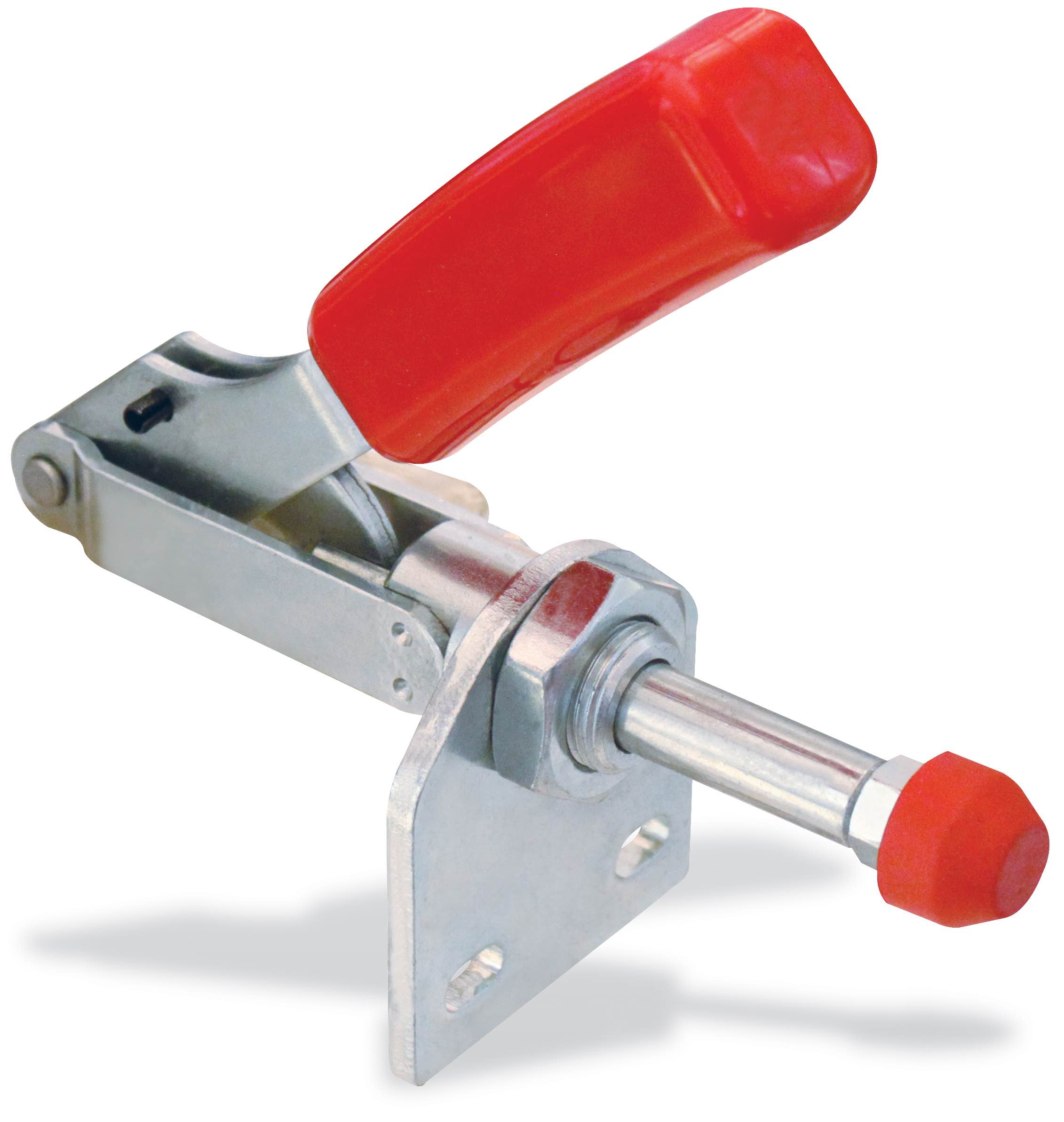

Schubstangenspanner mit senkrechtem Fuß
- Verwendung als Druck- und Zugspanner möglich.
- Material : verzinkter passivierter Qualitätsstahl
- Rostfreie Ausführung in Edelstahl optional erhältlich (M60DP)
- Lagerbuchsen einsatzgehärtet, Lagerstellen gefettet
- Nieten aus rostfreiem Stahl
- Ergonomischer Handgriff aus ölbeständigem Kunststoff
- Komplett mit vergüteter Andrückschraube und Gummi-Druckstück
- u.a. alternatif passend für 6841, usw.
- CAD-Datei und Preise auf Anfrage !
Produktdatenblatt (Download)
Bestell-
nummer | Größe | F1
⮕ | F2
⬅︎ | Gesamt-
höhe | Gesamt-
länge | Andrück-
schraube | Gewicht | Preis | CAD |
|---|
| [kN] | [kN] | [mm] | [mm] | | [g] | [EUR] |
|---|
| M60D-0 |
0 |
0.8 |
0.8 |
40 |
110 |
M4 x 20 |
80 |
15,50 |
|
| M60D-1 |
1 |
1.0 |
1.0 |
58 |
120 |
M4 x 20 |
120 |
17,60 |
|
| M60D-2 |
2 |
2.0 |
2.0 |
80 |
175 |
M6 x 25 |
270 |
19,80 |
|
| M60D-3 |
3 |
2.5 |
2.5 |
102 |
190 |
M8 x 35 |
450 |
23,80 |
|
| M60D-5 |
5 |
4.5 |
4.5 |
123 |
230 |
M12 x 50 |
960 |
32,90 |
|

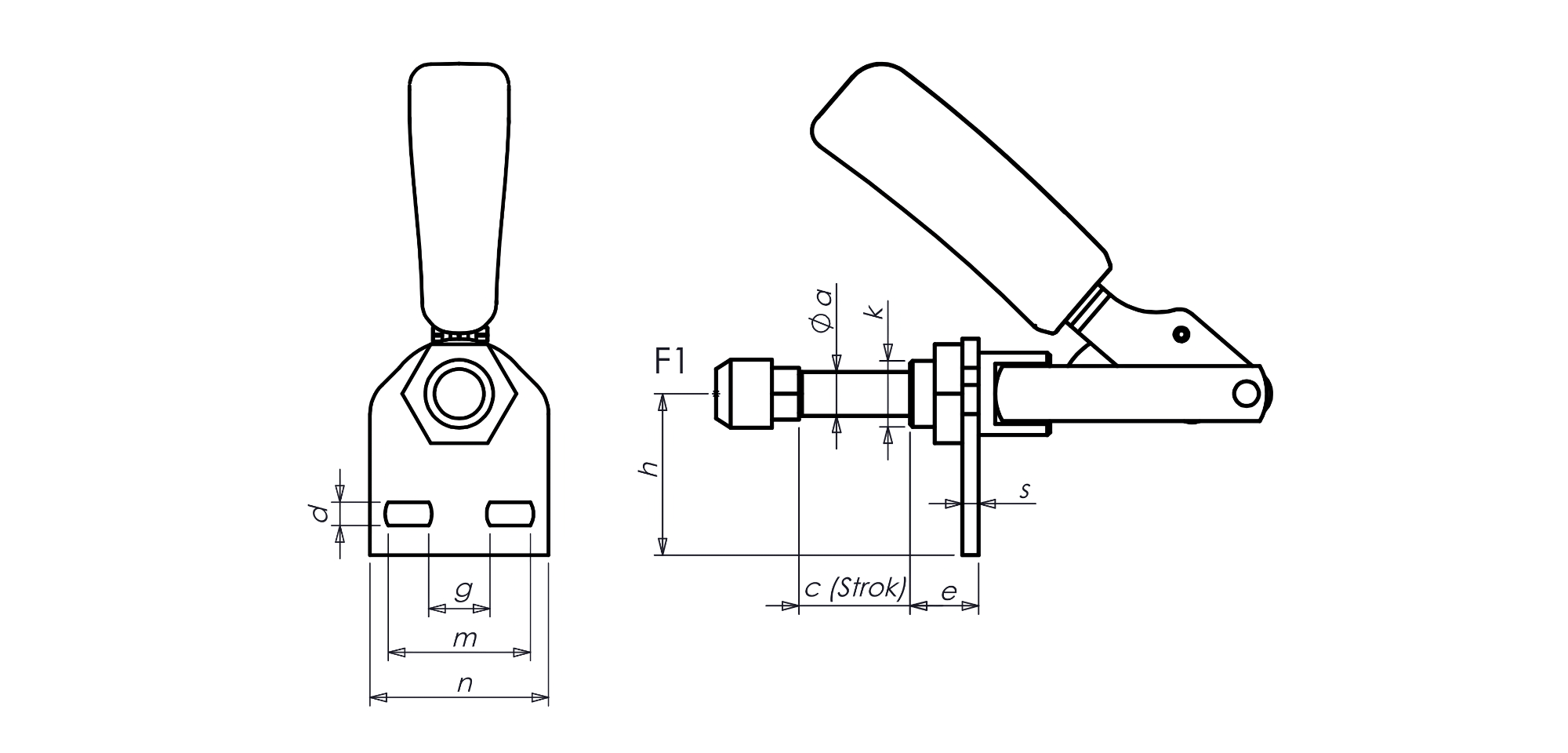

Bestell-
nummer | Größe | a | c | d | e | g | h | k | m | n | s | CAD |
|---|
| M60D-0 |
0 |
6 |
16 |
4.5 |
10 |
16 |
24.5 |
M10 x 1 |
16 |
25 |
2.5 |
|
| M60D-1 |
1 |
8 |
20 |
4.5 |
17 |
15 |
31 |
M12x1.5 |
20 |
30 |
3 |
|
| M60D-2 |
2 |
10 |
28 |
5.5 |
19 |
28.5 |
45 |
M16x1.5 |
39.5 |
50 |
4 |
|
| M60D-3 |
3 |
12 |
32 |
6.5 |
18 |
30 |
51 |
M20x1.5 |
42 |
60.5 |
5 |
|
| M60D-5 |
5 |
16 |
40 |
8.5 |
25 |
28 |
59 |
M24x1.5 |
46 |
65 |
6 |
|
