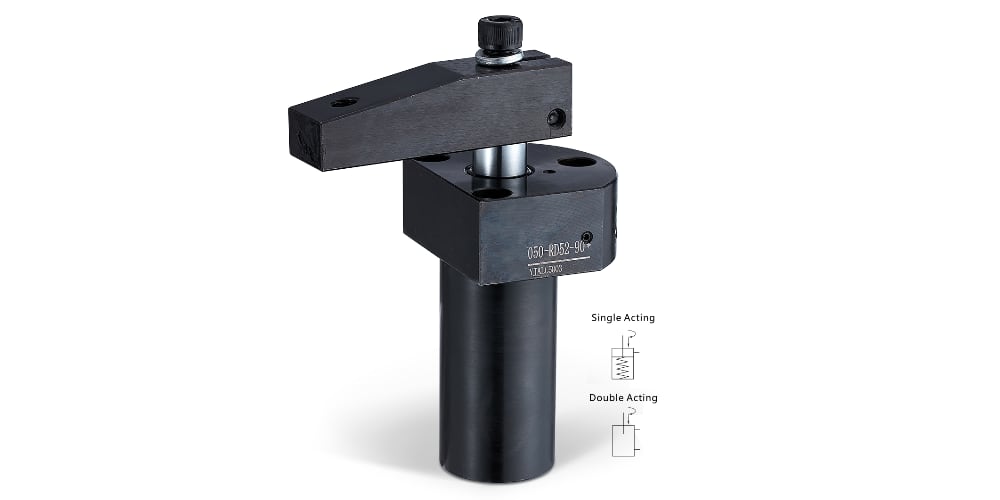

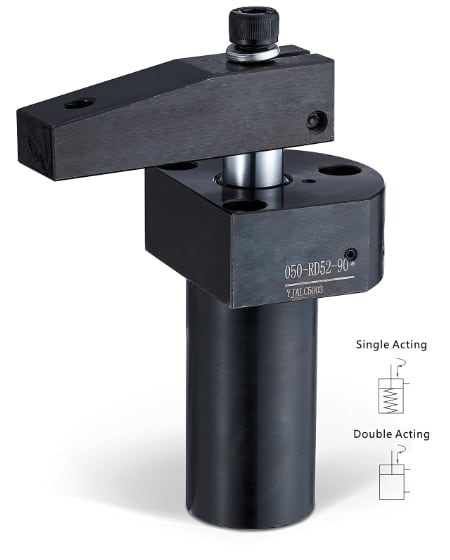

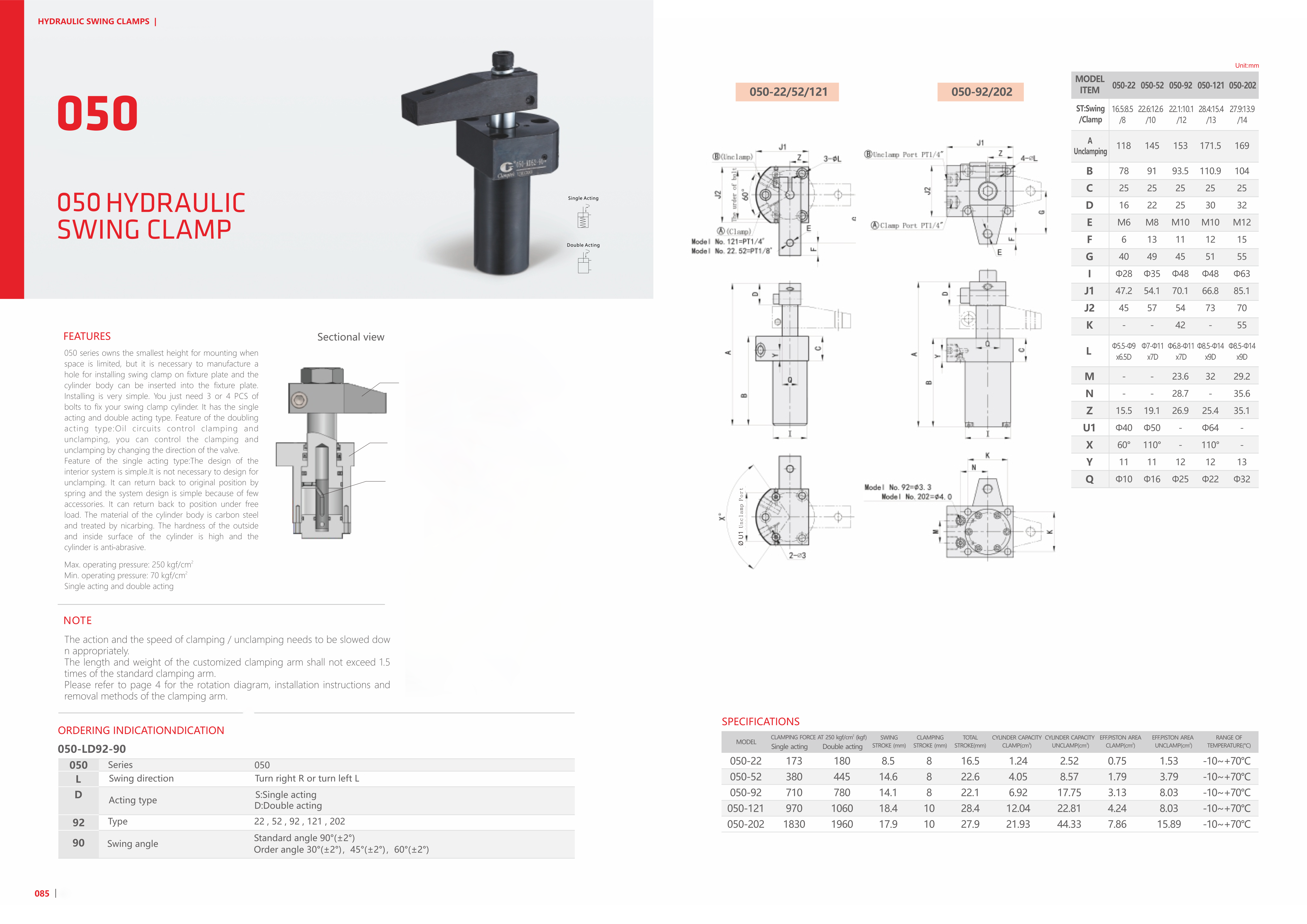

050-SERIE Hydraulischer Schwenkspanner, Kopfflansch-Bauform
Hydraulischer Schwenkspanner, Oberflansch-Version :
- Robuster und zuverlässiger Hydraulikspanner für hohe Spannkräfte.
- Ideal für einen Einsatz in engen Räumlichkeiten, bei denen die Werkstücke von oben einegelegt werden müssen.
- Zylindermantel aus Stahl, gehärtet und brüniert.
- Ölzufuhr über Gewinde (Rohrleitungsanschluss) oder O-Ring-Abdichtung (Ölkanäle im Vorrichtungskörper)
- Die Innenoberflächen des Zylinders gewährleisten durch spezielle Behandlungen eine maximale Leichtläufigkeit, besonders hohe Leistungsfähigkeit und lange Lebensdauer.
- Die verwendeten Hochleistungs-Dichtungen sind beständig gegen Schneidflüssigkeit auf Chlor-Basis und schützen vor dem Eindringen von Staub und Späne
- Auslieferung komplett mit Spannarm
- Max. Betriebsdruck : 250 bar (kgf/cm2)
- Min. Betriebsdruck : 70 bar (kgf/cm2)
- Betriebstemperatur : -10 ~ +70°C
Hinweise :
- Vermeiden Sie zu hohe Spanngeschwindigkeiten !
- Bitte beachten Sie die max. zulässigen Öldurchflussmengen. Überschreiten Sie nicht die max. Ölzufuhrgeschwindigkeit, um eine zu hohe Schwenkgeschwindigkeit zu vermeiden, die zu Schäden führen kann.
- Um die Spanngeschwindigkeiten gezielter kontrollieren zu können, wird der Einsatz eines Ölmengenregelventils (Durchflussregelventils) empfohlen.
- die einfach wirkende Ausführung ist im europäischen Raum nicht im Lieferprogramm !
- Sonderausführungen sind auf Anfrage lieferbar !
- CAD-Datei und Preise auf Anfrage !
Beispiel Bestellnummer : 050-LD92-90
| BAUREIHE | 050 | |
|---|---|---|
| Schwenkrichtung | R : Rechts (im Uhrzeigersinn) L : Links (gegen Uhrzeigersinn) |
|
| Wirkart Zylinder | D : doppelt wirkend | |
| Typ | 22, 52, 92, 121, 202 | |
| Schwenkwinkel | Standardwinkel : 90° (±2°) optional : 30° (±2°) , 45° (±2°), 60° (±2°) |
| Model | Einfach wirkend Spannkraft | Doppelt wirkend Spannkraft | Schwenkhub | Spannhub | Gesamthub | Ölbedarf Spannen | Ölbedarf Entspannen | wirksame Kolbenfläche Spannen | wirksame Kolbenfläche Entspannen |
|---|---|---|---|---|---|---|---|---|---|
| [kN] bei 250 bar | [kN] bei 250 bar | [mm] | [mm] | [mm] | [cm³] | [cm³] | [cm²] | [cm²] | |
| 050-22 | 1,73 | 1,80 | 8,5 | 8,0 | 16.5 | 1,24 | 2,52 | 0,75 | 1,53 |
| 050-52 | 3,80 | 4,45 | 14,6 | 8 | 22,6 | 4,05 | 8,57 | 1,79 | 3,79 |
| 050-92 | 7,10 | 7,80 | 14,1 | 8 | 22,1 | 6,92 | 17,75 | 3,13 | 8,03 |
| 050-121 | 9,70 | 10,60 | 18,4 | 10 | 28,4 | 12,04 | 22,81 | 4,24 | 8,03 |
| 050-202 | 18,30 | 19,60 | 17,9 | 10 | 27,9 | 21,93 | 44,33 | 7,86 | 15,89 |

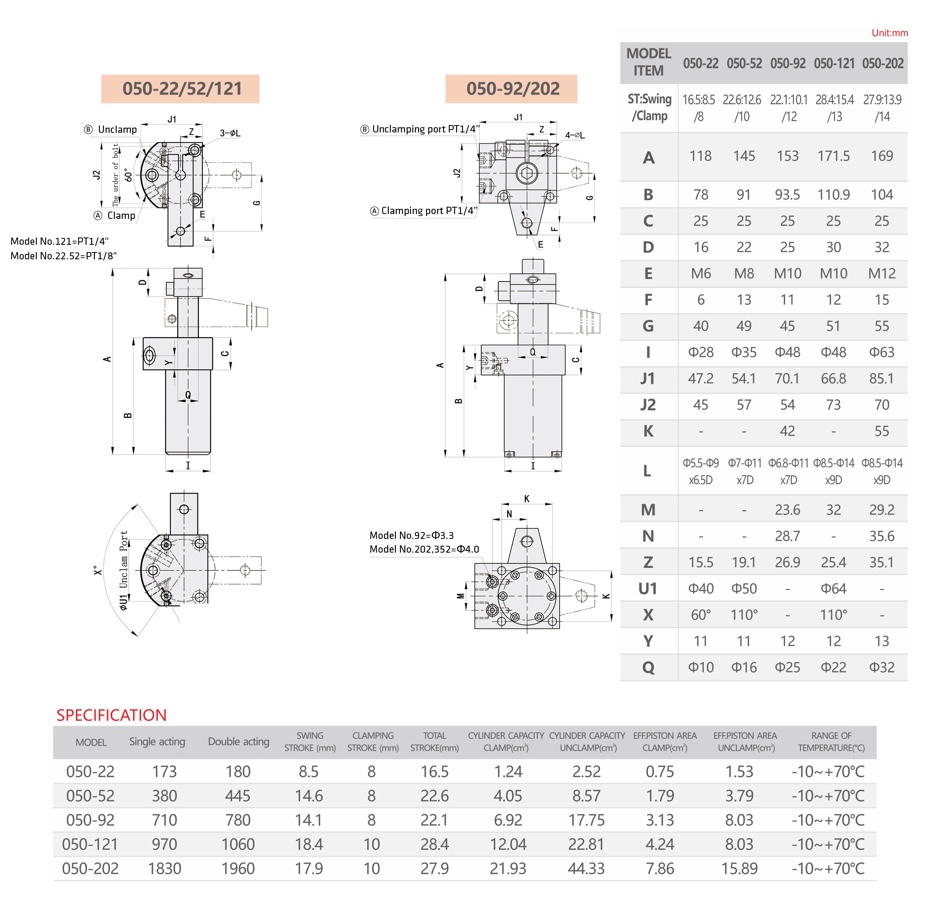

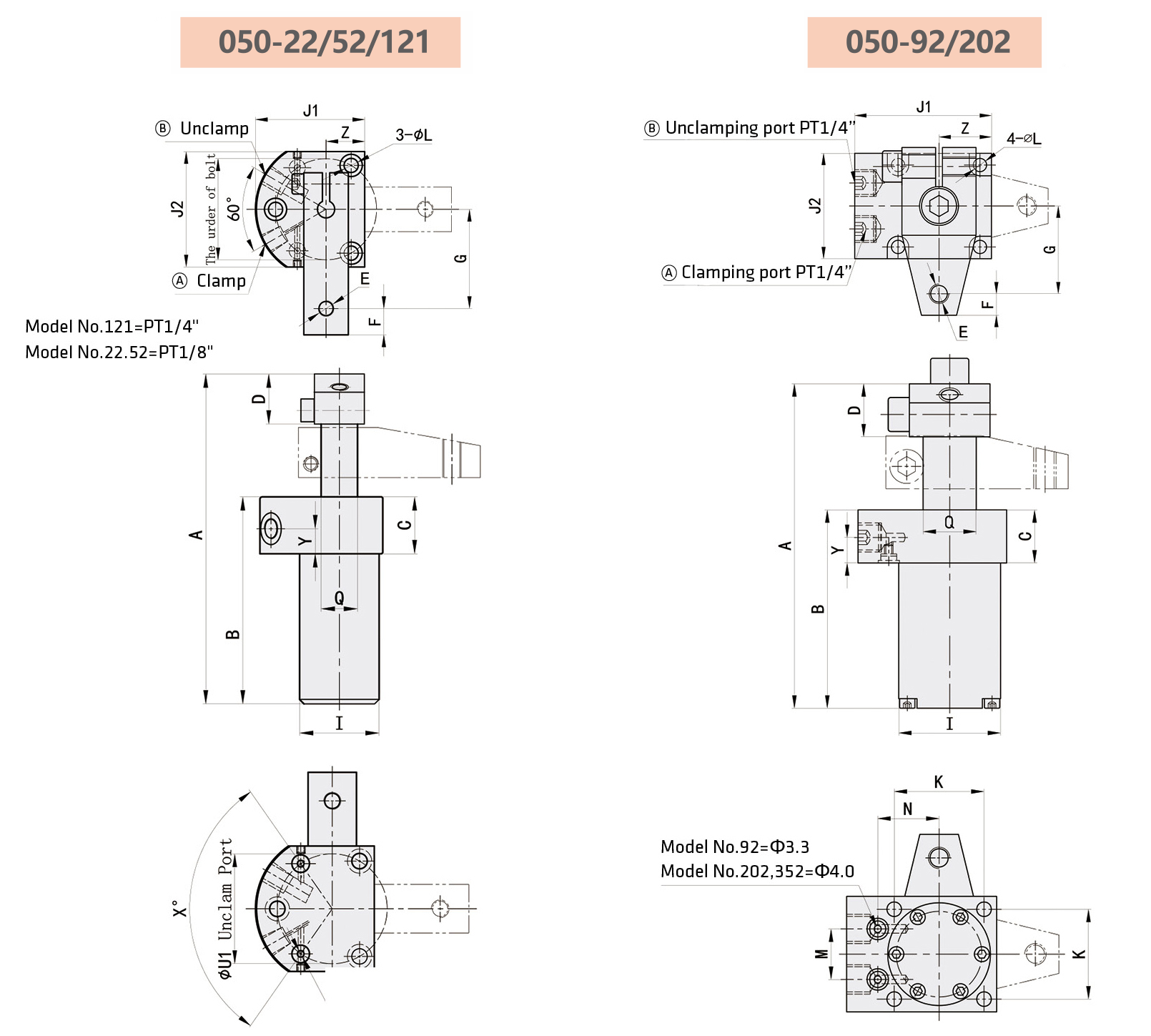

| Model | Flanschform | A Entspannt | B | C | D | E | F | G | I | J1 | J2 | K | L-Ø | L-Tiefe | M | N | Z | U1 | X | Y | Q |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 050-22 | gerundet | 118 | 78 | 25 | 16 | M6 | 6 | 40 | Φ28 | 47.2 | 45 | - | Φ5.5-Φ9 | 6.5D | - | - | 15.5 | Φ40 | 60° | 11 | Φ10 |
| 050-52 | gerundet | 145 | 91 | 25 | 22 | M8 | 13 | 49 | Φ35 | 54.1 | 57 | - | Φ7-Φ11 | 7D | - | - | 19.1 | Φ50 | 110° | 11 | Φ16 |
| 050-92 | rechteckig | 153 | 93.5 | 25 | 25 | M10 | 11 | 45 | Φ48 | 70.1 | 54 | 42 | Φ6.8-Φ11 | 7D | 23.6 | 28.7 | 26.9 | - | - | 12 | Φ25 |
| 050-121 | gerundet | 171.5 | 110.9 | 25 | 30 | M10 | 12 | 51 | Φ48 | 66.8 | 73 | - | 9D | 9D | 32 | - | 25.4 | Φ64 | 110° | 12 | Φ22 |
| 050-202 | rechteckig | 169 | 104 | 25 | 32 | M12 | 15 | 55 | Φ63 | 85.1 | 70 | 55 | Φ8.5-Φ14 | 9D | 29.2 | 35.6 | 35.1 | - | - | 13 | Φ32 |
