Senkrechtspanner 1000N bis 2500N

In dieser Kategorie der Senkrechtspanner mit einer Haltekraft von 1000N bis 2500N sind 24 Ausführungen verfügbar.
Diese unterscheiden sich in Merkmalen wie z.B. waagrechtem bzw. senkrechtem Fuß, geradem Handgriff bzw. kompaktem T-Handgriff, U-Spannarm bzw. fixer Spannarm und dem verwendetem Material. Die rostfreien Ausführungen in EDELSTAHL werden besonders in der Lebensmittel- und Pharmaindustrie eingesetzt.

Senkrechtspanner-Vertikalspanner 1000N bis 2500N - verfügbare Ausführungen

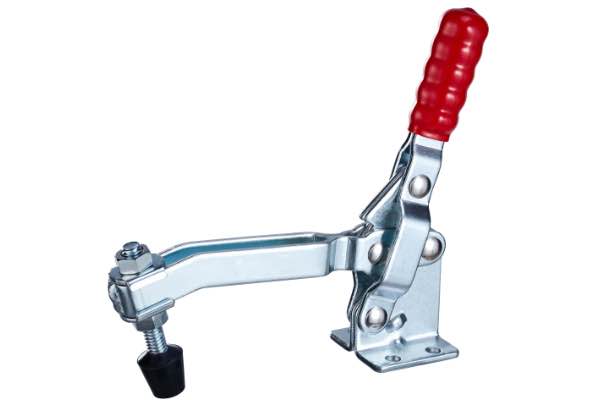

DST-101-ED

DST-101-ED Senkrechtspanner-Vertikalspanner mit langem, nach unten gebogenem U-Spannarm
Haltekraft
1500
Bauhöhe
148
U-Spannarm lang
Senkrechtspanner

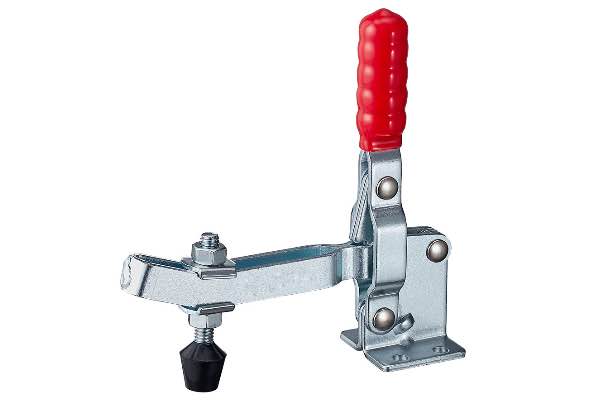

DST-101-EU

DST-101-EU Senkrechtspanner-Vertikalspanner, waagrechter Fuß, langer, nach oben gebogener U-Spannarm 1800N
Haltekraft
1500
Bauhöhe
148
U-Spannarm lang
Senkrechtspanner

DST-101-E

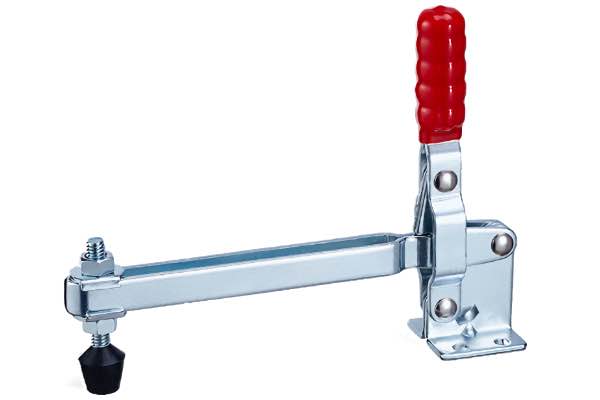

DST-101-E Senkrechtspanner-Vertikalspanner waagrechter Fuß, verstellbare Andrückspindel, langer U-Spannarm 1800N
Haltekraft
1800
Bauhöhe
148
U-Spannarm lang
Senkrechtspanner

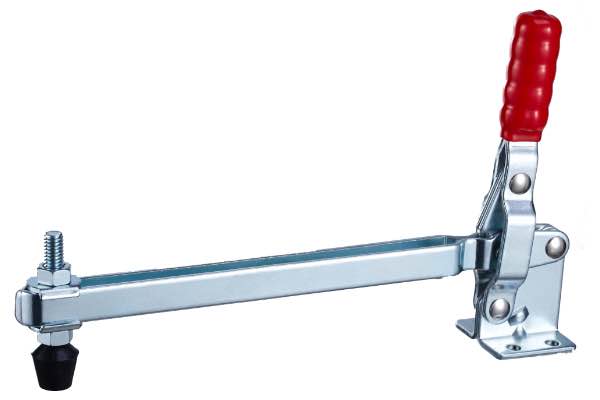

DST-101-E-20

DST-101-E-20 Senkrechtspanner-Vertikalspanner waagrechter Fuß, verstellbare Andrückspindel, extra langer U-Spannarm 1800N
Haltekraft
1800
Bauhöhe
148
U-Spannarm extra lang
Senkrechtspanner

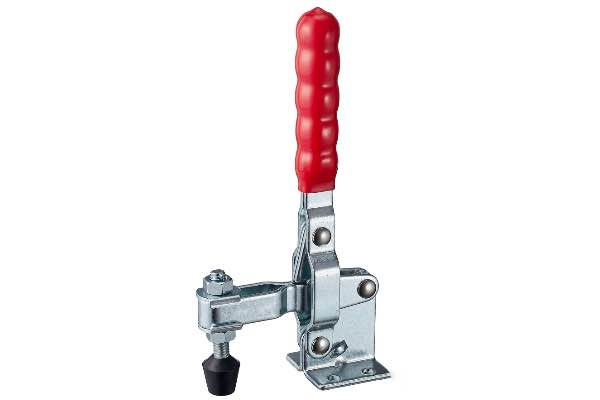

DST-101-DL

DST-101-DL Senkrechtspanner-Vertikalspanner waagrechter Fuß, verstellbare Andrückschraube, extra langem Handgriff 1800N
Haltekraft
1800
Bauhöhe
187
extra langer Handgriff
Senkrechtspanner

DST-101-D

DST-101-D Senkrechtspanner-Vertikalspanner waagrechter Fuß, verstellbare Andrückspindel, U-Spannarm 1800N
Haltekraft
1800
Bauhöhe
148
U-Spannarm kurz
Senkrechtspanner

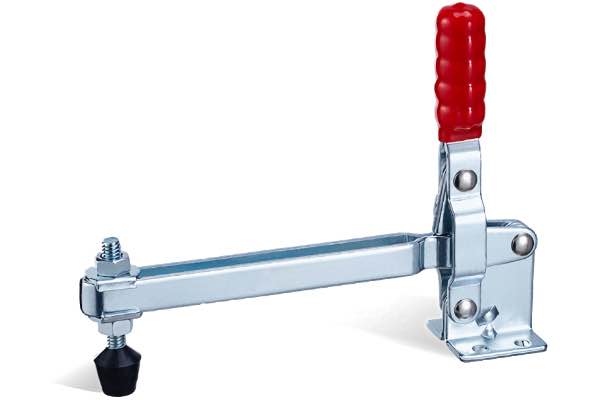

DST-101-D-15

DST-101-D-15 Senkrechtspanner-Vertikalspanner waagrechter Fuß, verstellbare Andrückspindel, extra langer U-Spannarm 1800N
Haltekraft
1800
Bauhöhe
148
U-Spannarm lang
Senkrechtspanner

DST-12130

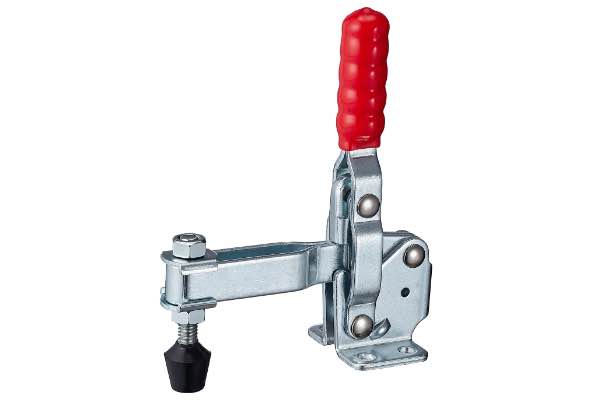

DST 12130 Senkrechtspanner Vertikalspanner mit waagrechtem Fuss U Spannarm 2270N
Haltekraft
2270
Bauhöhe
144
mit waagrechtem Fuß
Senkrechtspanner

DST-12130-SS

DST-12130 Schnellspanner-Senkrechtspanner mit waagrechtem Fuß 2270N-EDELSTAHL
Haltekraft
2270
Bauhöhe
144
Edelstahlausführung
Senkrechtspanner

GH-12130-R

GH-12130 Senkrechtspanner Vertikalspanner mit waagrechtem Fuss und Sicherheitsverriegelung 2270N
Haltekraft
2270
Bauhöhe
141
mit Sicherheitsverriegelung
Senkrechtspanner

GH-12130-RSS

GH-12130-RSS Senkrechtspanner mit waagrechtem Fuss und Sicherheitsverriegelung in Edelstahlausführung 2270N
Haltekraft
2270
Bauhöhe
141
Sicherheitsverriegelung + Edelstahl
Senkrechtspanner

DST-12130-SM

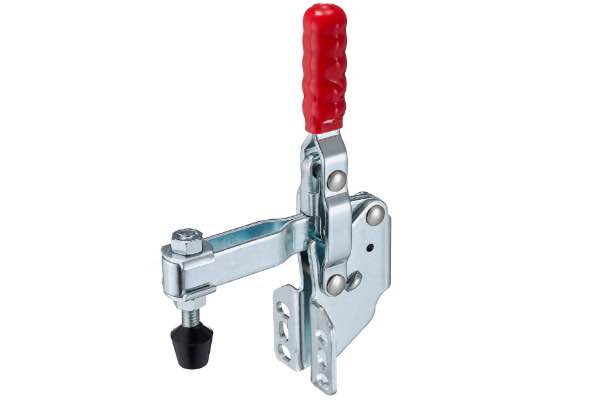

DST-12130-SM Senkrechtspanner-Vertikalspanner mit Winkelfuß U-Spannarm 2270N
Haltekraft
2270
Bauhöhe
179
mit Winkelfuß
Senkrechtspanner

DST-12130-HB

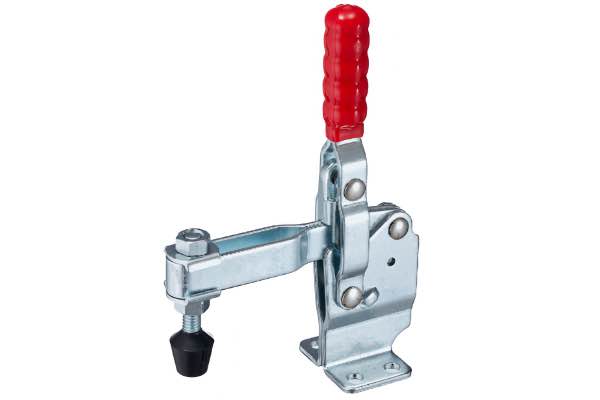

DST-12130-HB Senkrechtspanner-Vertikalspanner waagrechter Fuß U-Spannarm hohe Version 2270N
Haltekraft
2270
Bauhöhe
170
hohe Version
Senkrechtspanner

DST-12130-HBL

DST-12130-HBL Senkrechtspanner, hohe Version mit waagrechtem Fuss und Sicherheitsverriegelung 2270N
Haltekraft
2270
Bauhöhe
170
mit Sicherheitsverriegelung
Senkrechtspanner

DST-12131

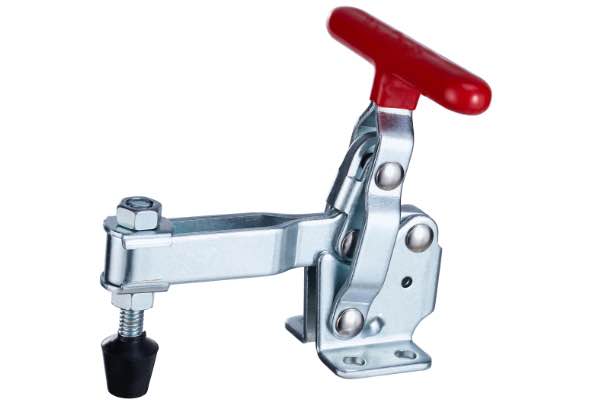

DST-12131 Senkrechtspanner T-Handgriff waagrechter Fuß U-Spannarm 2270N
Haltekraft
2270
Bauhöhe
108
T-Handgriff
Senkrechtspanner

DST-12132

DST-12132 Senkrechtspanner-Vertikalspanner waagrechter Fuß U-Spannarm lang 2270N
Haltekraft
2270
Bauhöhe
144
U-Spannarm lang
Senkrechtspanner

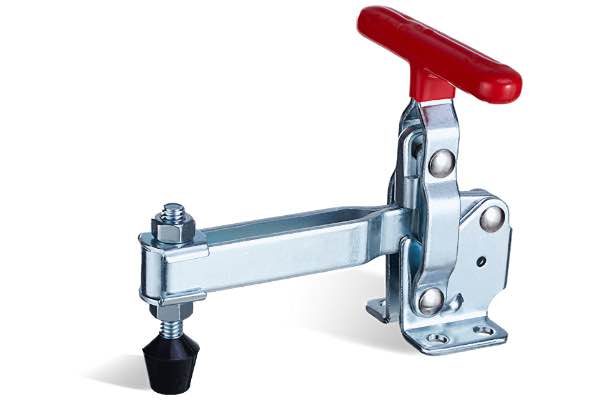

DST-12133

DST-12133 Senkrechtspanner T-Handgriff waagrechter Fuß U-Spannarm lang 2270N
Haltekraft
2270
Bauhöhe
108
T-Handgriff
Senkrechtspanner

DST-12135

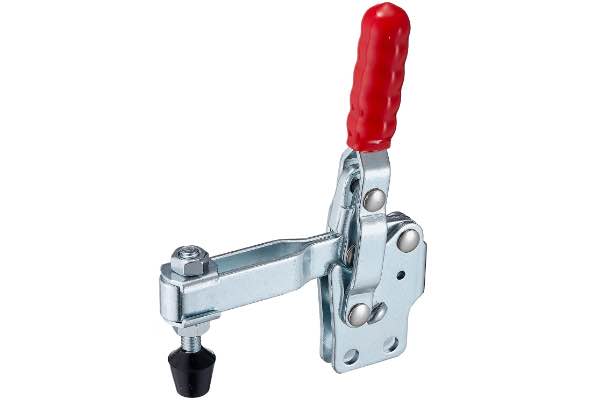

DST-12135 Senkrechtspanner Vertikalspanner senkrechter Fuß U-Spannarm 2270N
Haltekraft
2270
Bauhöhe
159
mit senkrechtem Fuss
Senkrechtspanner

DST-12136

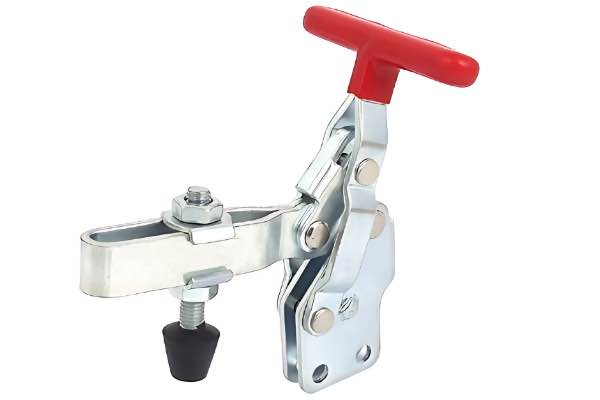

DST-12136 Senkrechtspanner T-Handgriff senkrechter Fuß U-Spannarm 2270N
Haltekraft
2270
Bauhöhe
123
T-Handgriff
Senkrechtspanner

DST-12137

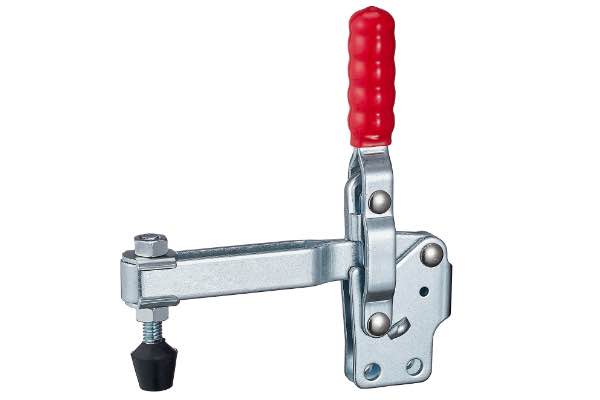

DST-12137 Senkrechtspanner Vertikalspanner senkrechter Fuß U-Spannarm lang 2270N
Haltekraft
2270
Bauhöhe
159
mit senkrechtem Fuß
Senkrechtspanner

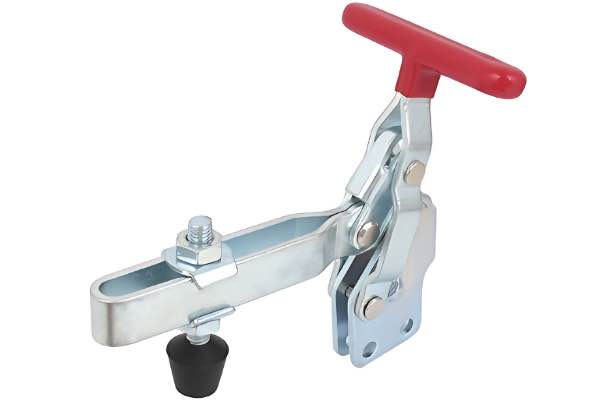

DST-12138

DST-12138 Senkrechtspanner T-Handgriff senkrechter Fuß U-Spannarm lang 2270N
Haltekraft
2270
Bauhöhe
123
senkrecht, U-Spannarm lang
Senkrechtspanner

DST-12140

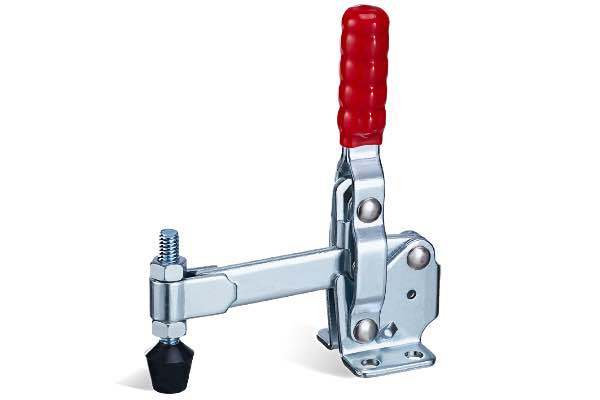

DST-12140 Senkrechtspanner-Vertikalspanner waagrechter Fuß massiver Spannarm 2270N
Haltekraft
2270
Bauhöhe
144
massiver Spannarm kurz
Senkrechtspanner

DST-12142

DST-12142 Senkrechtspanner-Vertikalspanner waagrechter massiver Spannarm lang 2270N
Haltekraft
2270
Bauhöhe
144
massiver Spannarm lang
Senkrechtspanner

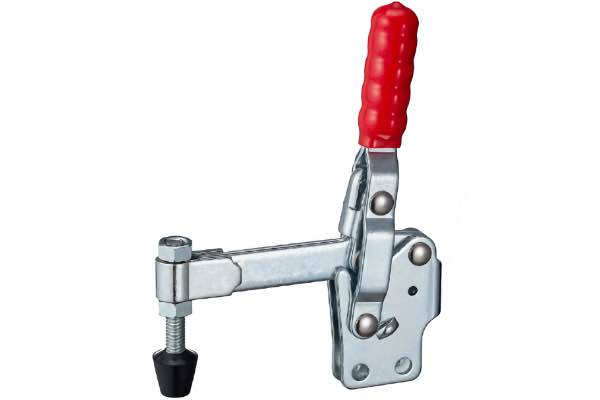

DST-12145

DST-12145 Senkrechtspanner-Vertikalspanner senkrechter Fuß massiver Spannarm 2270N
Haltekraft
2270
Bauhöhe
159
mit senkrechtem Fuss
Senkrechtspanner

DST-12148

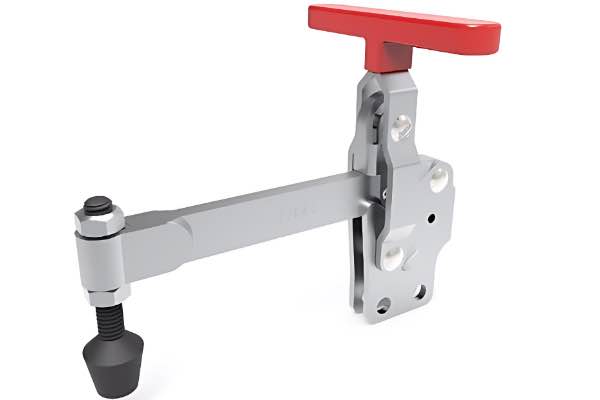

DST 12148 Senkrechtspanner mit Senkrechtem Fuss und T Handgriff
Haltekraft
2270
Bauhöhe
123
mit T-Handgriff, senkrechter Fuß
Senkrechtspanner

Produktübersicht : Senkrechtspanner-Vertikalspanner 1000N bis 2500N

Modell-Nr. Material Fuß Haltekraft
(kN)		 Bauhöhe
(mm)		 Länge
(mm)		 Spannarm
(mm)		 Spannarm-
Winkel		 Handgriff-
Winkel		 Gewicht
(g)		 Link
DST-101-ED Stahl Waagrecht 1500 148 144.6 105.2 100° 60° 374 Details
DST-101-EU Stahl Waagrecht 1500 148 144.6 105.2 100° 60° 374 Details
DST-101-E Stahl Waagrecht 1800 148 144.9 105.5 100° 60° 380 Details
DST-101-E-20 Stahl Waagrecht 1800 148 244.4 205 100° 60° 440 Details
DST-101-DL Stahl Waagrecht 1800 187 93.4 54 100° 60° 350 Details
DST-101-D Stahl Waagrecht 1800 148 93.4 54 100° 60° 330 Details
DST-101-D-15 Stahl Waagrecht 1800 148 194 154.6 100° 60° 412 Details
DST-12130 Stahl Waagrecht 2270 144 117.5 73 100° 60° 355 Details
DST-12130-SS Edelstahl Waagrecht 2270 144 117.5 73 100° 60° 355 Details
GH-12130-R Stahl Waagrecht 2270 141 117.2 73.2 100° 60° 360 Details
GH-12130-RSS Edelstahl Waagrecht 2270 141 117.2 73.2 100° 60° 360 Details
DST-12130-SM Stahl Winkelfuss 2270 179 69.5 117.5 100° 60° 395 Details
DST-12130-HB Stahl Waagrecht 2270 170 117.5 73 100° 60° 401 Details
DST-12130-HBL Stahl Waagrecht 2270 170 117.9 73 100° 60° 500 Details
DST-12131 Stahl Waagrecht 2270 108 117.5 73 100° 60° 370 Details
DST-12132 Stahl Waagrecht 2270 144 141 96 100° 60° 370 Details
DST-12133 Stahl Waagrecht 2270 108 141 96 100° 60° 400 Details
DST-12135 Stahl Senkrecht 2270 159 117.5 73 100° 60° 355 Details
DST-12136 Stahl Senkrecht 2270 123 117.5 73 100° 60° 370 Details
DST-12137 Stahl Senkrecht 2270 159 141 96 100° 60° 370 Details
DST-12138 Stahl Senkrecht 2270 123 141 96 100° 60° 400 Details
DST-12140 Stahl Waagrecht 2270 144 58.5 103 100° 60° 340 Details
DST-12142 Stahl Waagrecht 2270 144 89.5 134 100° 60° 355 Details
DST-12145 Stahl Senkrecht 2270 159 58.5 103 100° 60° 340 Details
DST-12148 Stahl Waagrecht 2270 123 134 89.5 100° 60° 375 Details
