Mini-Waagrechtspanner bis 270N

Horizontale Kniehebelspanner in Miniaturausführung und flacher Bauweise :

Horizontale Schnellspanner dieser Baureihe sind die kleinsten Horizontalspanner in unserem Sortiment und eignen sich speziell für kleine Lasten und beengte Platzverhältnisse, insbesondere aufgrund Ihrer besonders geringen Bauhöhe.

  • Minimale Bauhöhe: Optimale Zugänglichkeit bei flachen Werkstücken.
  • Maximale Präzision: Sicheres Spannen trotz geringer Abmessungen.
  • Industriequalität: Robust und langlebig, auch in den kleinsten Ausführungen.

Technische Spezifikationen: Waagrechtspanner-Horizontalspanner bis 270N

Modell-Nr. Haltekraft
(N)		 Bauhöhe
(mm)		 Länge
(mm)		 Spannarm
(mm)		 Spannarm-
Winkel		 Handgriff-
Winkel		 Fuß Material Gewicht
(g)		 Link

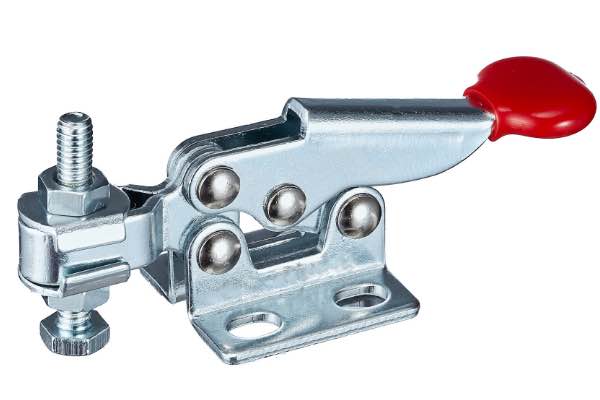

DST-20400 200 20.5 70 17.6 55° 60° Waagrecht Stahl 25.5 DETAILS

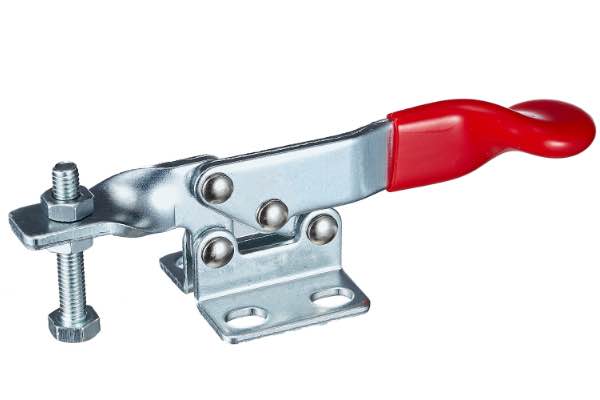

DST-20100 200 23.3 97 26 70° 67° Waagrecht Stahl 35 DETAILS

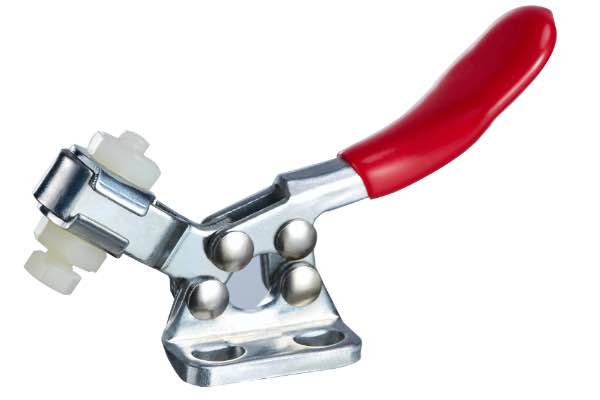

DST-201 270 17.3 78.5 12.5 90° 80° Waagrecht Stahl 35 DETAILS

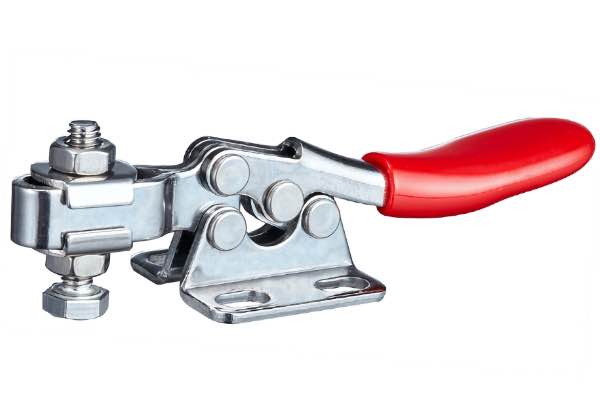

DST-201-SS 270 17.3 78.5 12.5 90° 80° Waagrecht Edelstahl 35 DETAILS

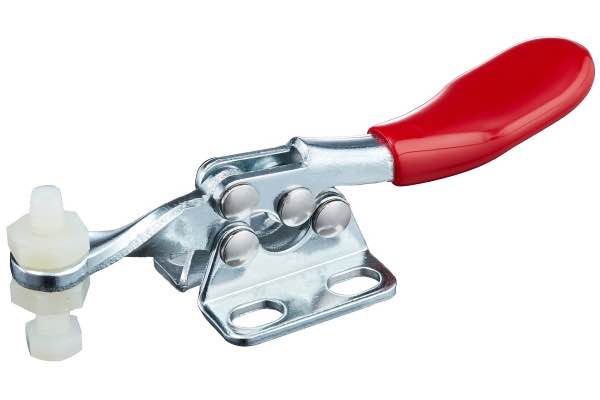

DST-201-A 270 17.3 81 17.8 90° 80° Waagrecht Stahl 30 DETAILS

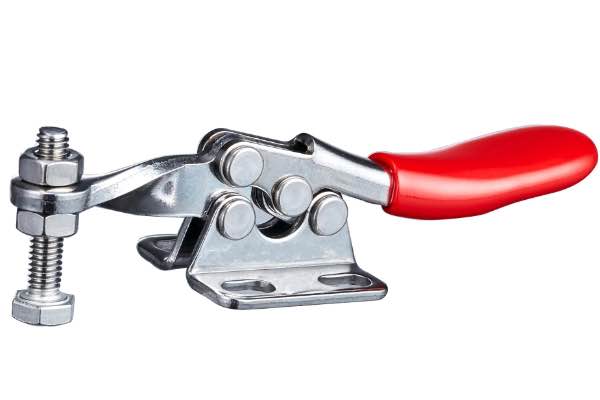

DST-201-ASS 270 17.3 81 17.8 90° 80° Waagrecht Edelstahl 30 DETAILS

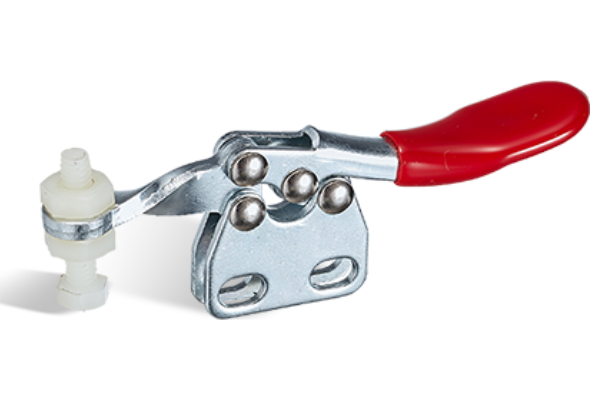

DST-201-AI 270 25.3 81 22.5 90° 80° Senkrecht Stahl 30 DETAILS
DST-201-AL 270 17.3 81 17.8 90° 80° Waagrecht Stahl 30 DETAILS

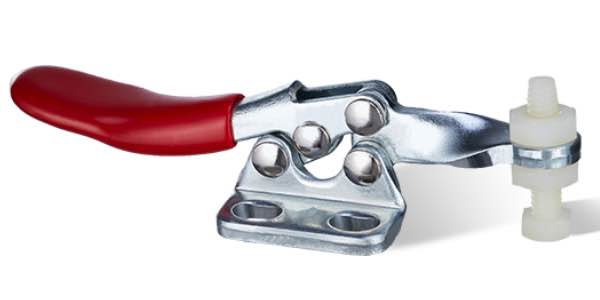

DST-201-AR 270 17.3 81 17.8 90° 80° Waagrecht Stahl 30 DETAILS

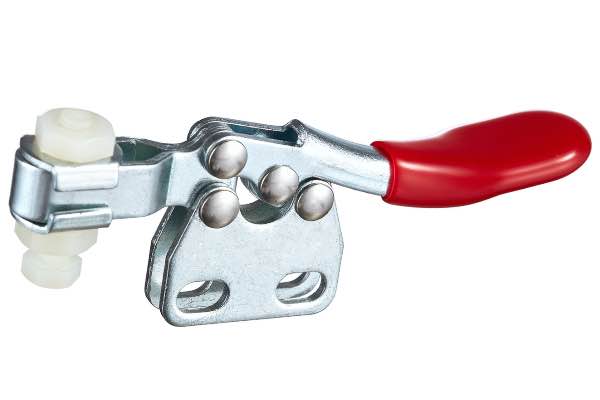

DST-201-I 270 25.3 78.5 20 90° 80° Senkrecht Stahl 35 DETAILS

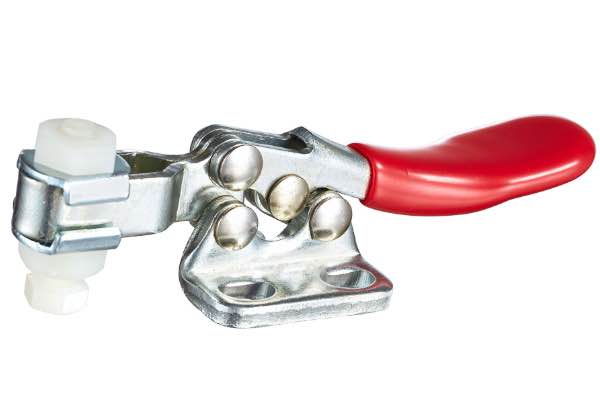

DST-201-L 270 17.3 78.5 20 80° 90° Waagrecht Stahl 30 DETAILS

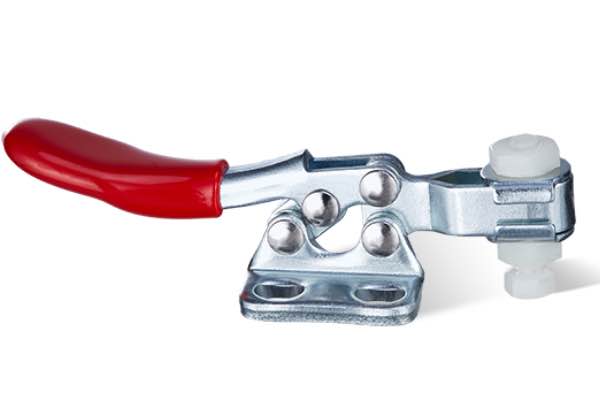

DST-201-R 270 17.3 78.5 20 80° 90° Waagrecht Stahl 30 DETAILS

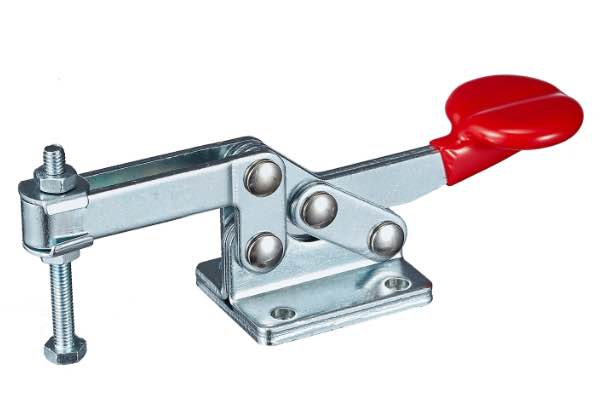

DST-20300 300 34 115 39.5 65° 55° Waagrecht Stahl 100 DETAILS

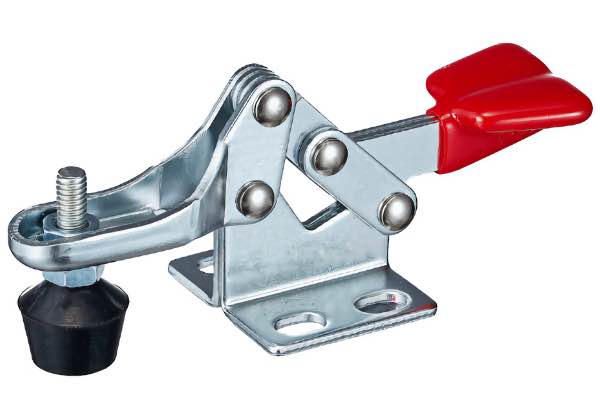

DST-20800 300 32 80 27 90° 103° Waagrecht Stahl 40 DETAILS

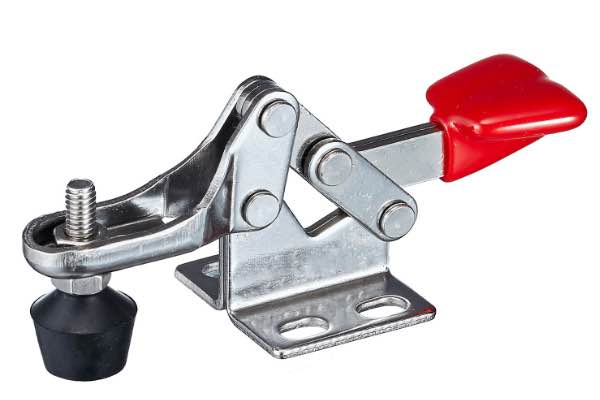

DST-20800-SS 300 32 80 27 90° 103° Waagrecht Edelstahl 40 DETAILS

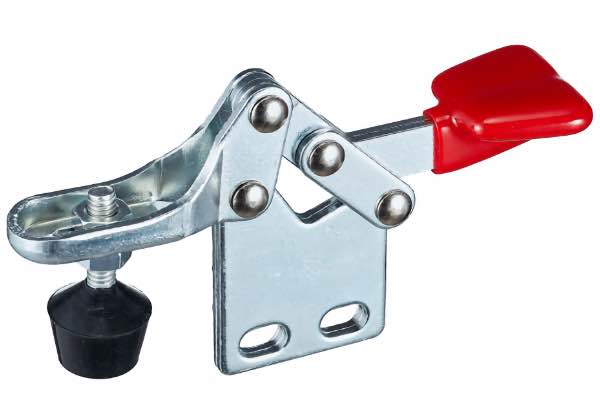

DST-21800 300 43.5 80 27 90° 103° Senkrecht Stahl 40 DETAILS
DST-22105 680 52.8 138 57.4 81° 68° Senkrecht Stahl 110 DETAILS

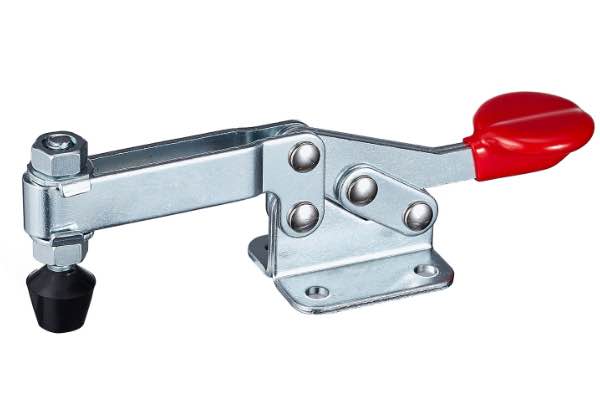

DST-22100 680 38 138 57.4 81° 68° Waagrecht Stahl 110 DETAILS

DST-Serie Schnellspanner Zubehör
