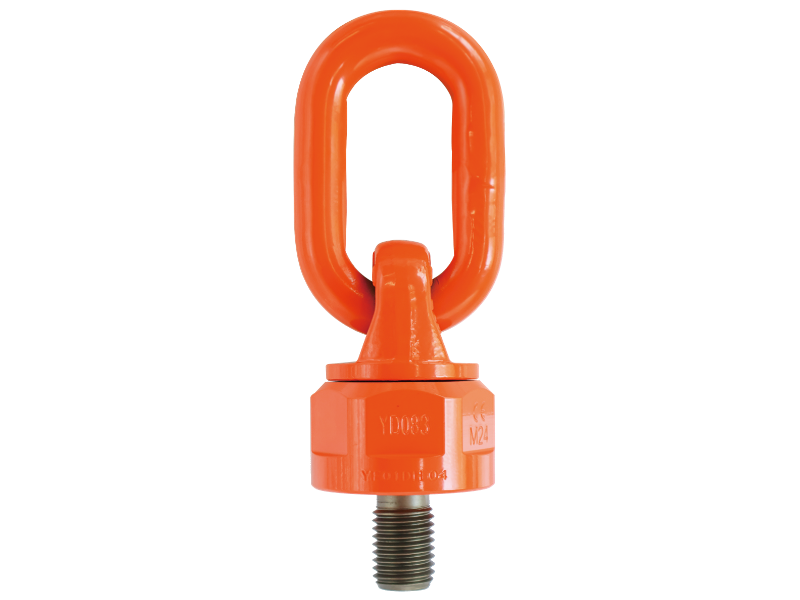

YD-083 Anschlagwirbel 360 Grad drehbar

Serie YD-083 - Anschlagwirbel zum Schrauben

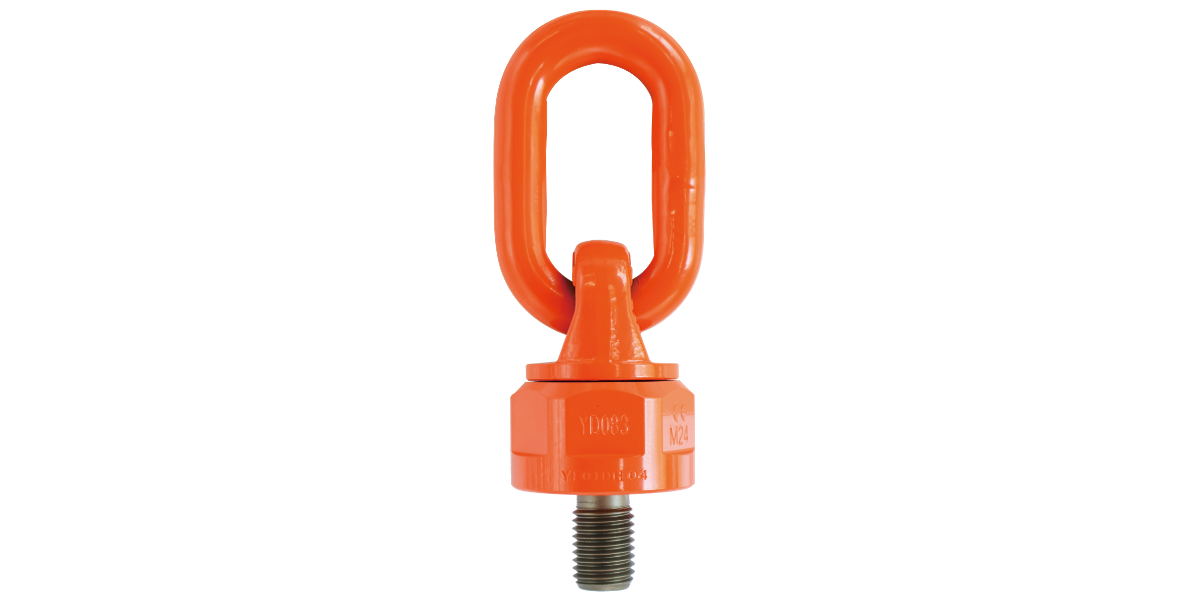

YD-083 Anschlagwirbel schraubbar, 360 Grad drehbar

Anschlagwirbel – 360° drehbar, 230° schwenkbar, hochfest & korrosionsbeständig

Dieser kompakte, kugelgelagerte Anschlagwirbel bietet eine 360°-Rotation sowie eine 230°-Beweglichkeit in Kraftrichtung. Bei wechselnder Zugrichtung passt sich der Wirbel automatisch an – ohne Verdrehen –, was maximale Sicherheit und Flexibilität beim Heben und Sichern von Lasten gewährleistet.

Anwendungsbereiche

  • Zum Heben, Drehen und Bewegen schwerer Lasten
  • Ideal für Ladungssicherung und bewegliche Anwendungen
  • Universell einsetzbar durch kompakte Bauweise und allseitige Belastbarkeit

Sicherheit & Belastbarkeit

  • Sicherheitsfaktor 4 – in allen Richtungen
  • Traglastbereich: 0,3 t bis 50 t
  • Kraftverlauf: gleichmäßige Lastverteilung durch integrierte Kugellagerung
  • Tragfähigkeit abhängig von der Zugrichtung – automatisch selbstrichtend
  • Jeder Anschlagpunkt ist 100 % elektromagnetisch rissgeprüft

Material & Korrosionsschutz

  • Hochfester, geschmiedeter und vergüteter Qualitätsstahl
  • Zugfestigkeit > 1080 MPa (gehärtet & angelassen)
  • Oberfläche orange lackiert & epoxidbeschichtet für hervorragenden Korrosionsschutz
  • Elektrostatische Pulverbeschichtung für Einsatz in korrosiven Umgebungen

Gewinde & Individualisierung

  • Standard-Gewinde: metrisch (Regel- & Feingewinde), UNC, UNF, BSW
  • Optional: verlängerte, verkürzte oder Sondergewinde auf Anfrage
  • Gewindebereich: M8×1,25 bis M150×6,0 (Toleranz 6g)

Montage & Kennzeichnung

  • Sechskant-Schraubenkopf für eine einfache Montage
  • Geeignet für präzise Gewindebohrungen (geprüft mit 6g-Lehrring)
  • Dauerhafte Kennzeichnung der Tragfähigkeit & Gewindegröße am Ring
Produktdatenblatt (Download) Betriebsanleitung (Download)

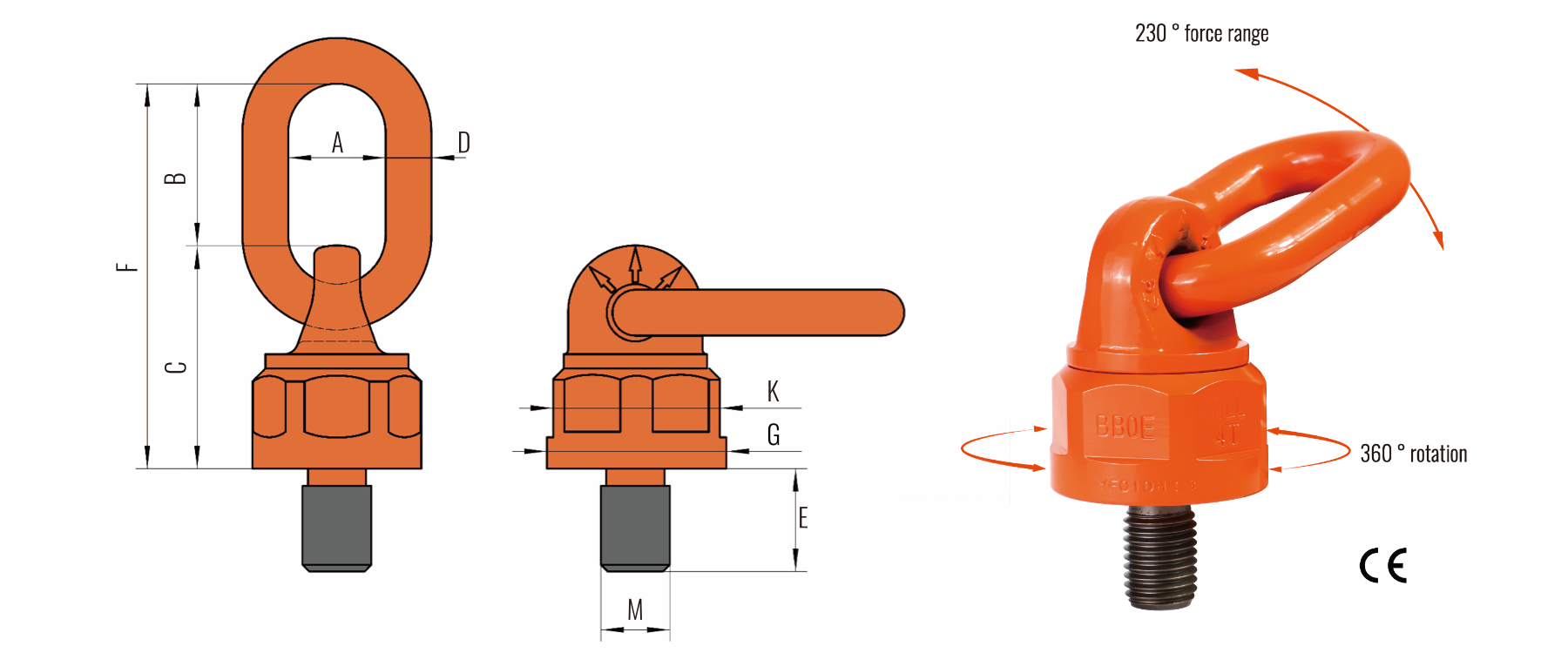

YD 083 Technische Zeichnung Anschlagwirbel Anschlagpunkt
BestellnummerTragfähigkeit
[t]		Gewinde
M		Abmessungen [mm]Anzugsmoment
[Nm]		Gewicht
[kg]		Preis
EUR/Stk.
EA±2B±3CDF±3GK
YD-083-M8 0.40 8x1.25 12.0 30 43.5 54.0 12 97.5 40 37.0 10-40 0.44 a.A
YD-083-M10 0.60 10x1.50 19.0 30 43.5 54.0 12 97.5 40 37.0 10-40 0.45 a.A
YD-083-M12S 0.70 12x1.75 19.0 30 43.5 54.0 12 97.5 40 37.0 15-40 0.45 a.A
YD-083-M14 1.25 14x2.00 31.8 30 43.5 54.0 12 97.5 40 37.0 30-100 0.45 a.A
YD-083-M16S 1.50 16x2.00 31.8 30 43.5 54.0 12 97.5 40 37.0 45-130 0.48 a.A
YD-083-M12B 1.05 12x1.75 19.0 34 54.5 18.0 16 132.5 59 54.5 15-40 1.15 a.A
YD-083-M16B 1.90 16x2.00 30.0 34 54.5 78.0 16 132.5 59 54.5 45-130 1.35 a.A
YD-083-M18S 1.90 18x2.50 30.0 34 54.5 78.0 16 132.5 59 54.5 100-170 1.35 a.A
YD083-M2OS 2.00 20x2.50 30.0 34 54.5 78.0 16 132.5 59 54.5 100-170 1.40 a.A
YD-083-M22S 2.00 22x2.50 30.0 34 54.5 78.0 16 132.5 59 54.5 100-170 1.40 a.A
YD-083-M24S 3.15 24x3.00 30.0 34 54.5 78.0 16 132.5 59 54.5 190-280 1.40 a.A
YD-083-M18B 2.00 18x2.50 38.1 40 67.0 93.0 20 160.0 70 64.5 100-170 2.30 a.A
YD-083-M2OB 2.50 20x2.50 38.1 40 67.0 93.0 20 160.0 70 64.5 100-170 2.30 a.A
YD-083-M22B 2.50 22x2.50 38.1 40 67.0 93.0 20 160.0 70 64.5 100-170 2.35 a.A
YD-083-M24B 4.00 24x3.00 38.1 40 67.0 93.0 20 160.0 70 64.5 190-280 2.35 a.A
YD-083-M27 4.00 27x3.00 38.1 40 67.0 93.0 20 160.0 70 64.5 250-500 2.35 a.A
YD-083-M3OS 5.00 30x3.50 35.0 40 67.0 93.0 20 160.0 70 64.5 270-600 2.50 a.A
YD-083-M3OB 6.00 30x3.50 50.0 51 95.0 111.0 22 206.0 79 74.0 270-600 3.75 a.A
YD-083-M33 7.50 33x3.50 50.0 51 95.0 111.0 22 206.0 79 74.0 270-600 3.80 a.A
YD-083-M36 10.00 36x4.00 54.0 51 95.0 111.0 22 206.0 79 74.0 270-600 3.90 a.A
YD-083-M39 10.00 39x4.00 58.0 51 95.0 111.0 22 206.0 79 74.0 350-800 4.00 a.A
YD-083-M42 13.00 42x4.50 63.0 65 108.0 122.5 26 230.5 93 85.0 350-800 5.90 a.A
YD-083-M45 13.00 45x4.50 68.0 65 108.0 122.5 26 230.5 93 85.0 350-800 6.00 a.A
YD-083-M48 14.00 48x5.00 68.0 65 108.0 122.5 26 230.5 93 85.0 350-800 6.15 a.A
YD-083-M52 20.00 52x5.00 84.0 70 120.0 158.0 32 278.0 105 95.0 350-900 10.00 a.A
YD-083-M56 20.00 56x5.50 84.0 70 120.0 158.0 32 278.0 105 95.0 350-900 10.00 a.A
YD-083-M60 20.0 60x5.5 90 70 120 158 32 278 105 95 350-900 10.5 a.A
YD-083-M64 20.0 64x6.0 95 70 120 158 32 278 105 95 500-1000 10.7 a.A
YD-083-M12S 25.0 72x6.0 108 80 123 210 40 333 158 142 500-1200 23.0 a.A
YD-083-M80S 30.0 80x6.0 120 80 123 210 40 333 158 142 500-1200 24.0 a.A
YD-083-M90S 35.0 90x6.0 135 80 123 210 40 333 158 142 500-1500 26.0 a.A
YD-083-M100S 35.0 100x6.0 135 80 123 210 40 333 158 142 500-1700 26.0 a.A
YD-083-M72B 31.5 72x6.0 108 90 138 230 48 368 169 155 500-1400 34.0 a.A
YD-083-M80B 35.0 80x6.0 120 90 138 230 48 368 169 155 500-1500 35.5 a.A
YD-083-M90B 40.0 90x6.0 135 90 138 230 48 368 169 155 500-1500 37.5 a.A
YD-083-M100B 40.0 100x6.0 135 90 138 230 48 368 169 155 500-1700 39.0 a.A
YD-083-M110 50.0 110x6.0 135 90 138 230 48 368 169 155 500-1700 41.0 a.A
YD-083-M120 50.0 120x6.0 135 90 138 230 48 368 169 155 500-1700 43.0 a.A
YD-083-M130 50.0 130x6.0 135 90 138 230 48 368 198 155 500-1700 45.0 a.A
YD-083-M140 50.0 140x6.0 135 90 138 230 48 368 198 155 500-1700 47.0 a.A
YD-083-M150 50.0 150x6.0 135 90 138 230 48 368 198 155 500-1700 49.5 a.A

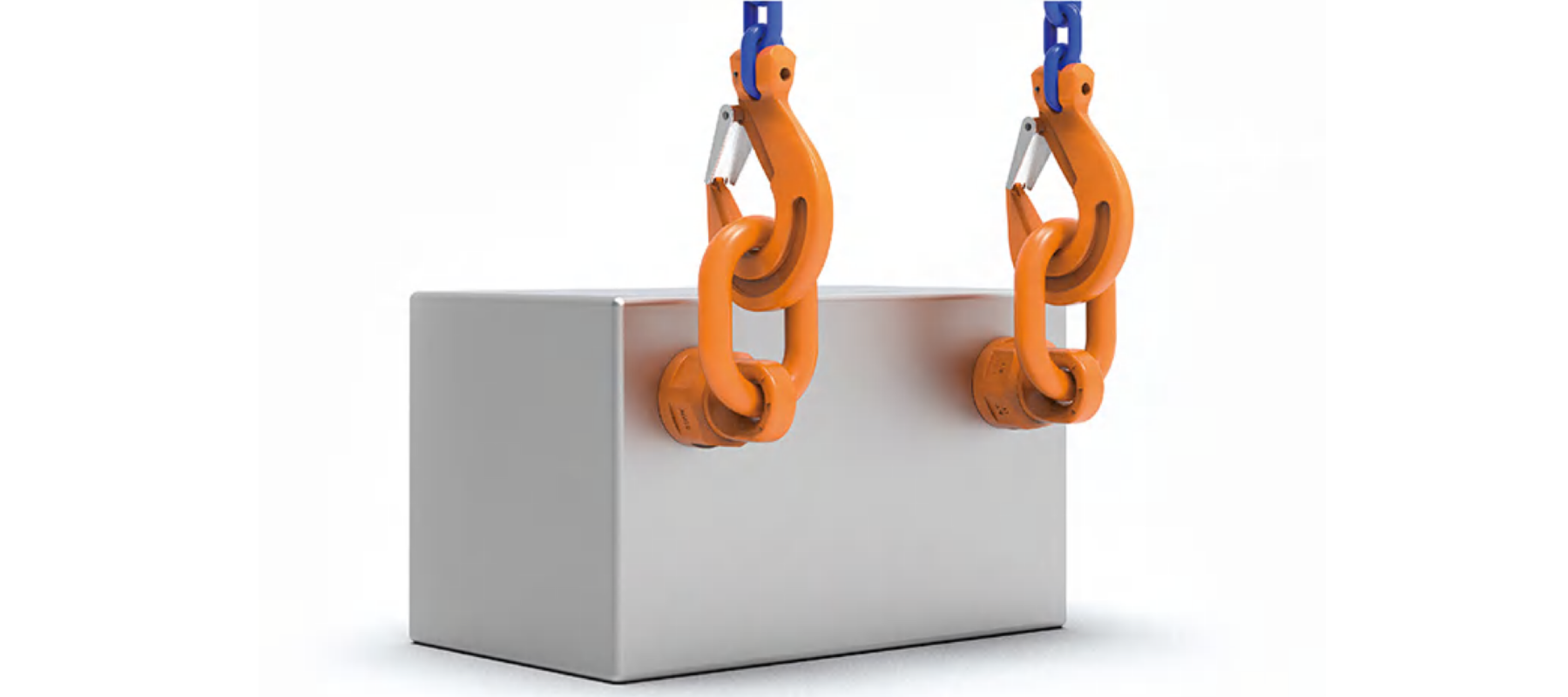

YD 083 Maximales Transportgewicht in bei verschiedenen Anschlagarten
 1-Strang2-Strang1-Strang seitlich2-Strang seitlich2-Strang geneigt2-Strang asymmetrisch3-4-Strang3-4-Strang asymmetrisch
Strangzahl1212223-43-4
Neigungswinkel0°0°90°90°0-45°45-60°asymm.0-45°45-60°asymm.
BestellnummerGewinde MTragfähigkeit [t]
YD-083-M8 8 0.6 1.2 0.40 0.8 0.6 0.4 0.4 0.8 0.6 0.4
YD-083-M10 10 0.9 1.8 0.60 1.2 0.8 0.6 0.6 1.3 0.9 0.6
YD-083-M12S 12 1.2 2.4 0.70 1.4 1.0 0.7 0.7 1.5 1.1 0.7
YD-083-M14 14 2.0 4.0 1.25 2.5 1.8 1.3 1.3 2.6 1.9 1.3
YD-083-M16S 16 2.6 5.2 1.50 3.0 2.1 1.5 1.5 3.2 2.3 1.5
YD-083-M12B 12 1.6 3.2 1.05 2.1 1.5 1.1 1.1 2.2 1.6 1.1
YD-083-M16B 16 3.0 6.0 1.90 3.8 2.7 1.9 1.9 4.0 2.9 1.9
YD-083-M18S 18 3.0 6.0 1.90 3.8 2.7 1.9 1.9 4.0 2.9 1.9
YD-083-M20S 20 3.5 7.0 2.00 4.0 2.8 2.0 2.0 4.2 3.0 2.0
YD-083-M22S 22 3.5 7.0 2.00 4.0 2.8 2.0 2.0 4.2 3.0 2.0
YD-083-M24S 24 5.0 10.0 3.15 6.3 4.4 3.2 3.2 6.6 4.7 3.2
YD-083-M18B 18 3.6 7.2 2.00 4.0 2.8 2.0 2.0 4.2 3.0 2.0
YD-083-M20B 20 4.0 8.0 2.50 5.0 3.5 2.5 2.5 5.3 3.8 2.5
YD-083-M22B 22 4.0 8.0 2.50 5.0 3.5 2.5 2.5 5.3 3.8 2.5
YD-083-M24B 24 7.0 14.0 4.00 8.0 5.6 4.0 4.0 8.4 6.0 4.0
YD-083-M27 27 7.0 14.0 4.00 8.0 5.6 4.0 4.0 8.4 6.0 4.0
YD-083-M30S 30 7.0 14.0 5.00 10.0 7.0 5.0 5.0 10.5 7.5 5.0
YD-083-M30B 30 10.0 20.0 6.00 12.0 8.4 6.0 6.0 12.6 9.0 6.0
YD-083-M33 33 15.0 30.0 7.50 15.0 10.5 7.5 7.5 15.8 11.3 7.5
YD-083-M36 36 15.0 30.0 10.00 20.0 14.0 10.0 10.0 21.0 15.0 10.0
YD-083-M39 39 15.0 30.0 10.00 20.0 14.0 10.0 10.0 21.0 15.0 10.0
YD-083-M42 42 17.0 34.0 13.00 26.0 18.2 13.0 13.0 27.3 19.5 13.0
YD-083-M45 45 17.0 34.0 13.00 26.0 18.2 13.0 13.0 27.3 19.5 13.0
YD-083-M48 48 18.0 36.0 14.00 28.0 19.6 14.0 14.0 29.4 21.0 14.0
YD-083-M52 52 25.0 50.0 20.00 40.0 28.0 20.0 20.0 42.0 30.0 20.0
YD-083-M56 56 28.0 56.0 20.00 40.0 28.0 20.0 20.0 42.0 30.0 20.0
YD-083-M60 60 28.0 56 20.0 40 28.0 20.0 20.0 42.0 30.0 20.0
YD-083-M64 64 28.0 56 20.0 40 28.0 20.0 20.0 42.0 30.0 20.0
YD-083-M72S 72 31.5 63 25.0 50 35.0 25.0 25.0 52.5 37.5 25.0
YD-083-M80S 80 38.0 76 30.0 60 42.0 30.0 30.0 63.0 45.0 30.0
YD-083-M90S 90 40.0 80 35.0 70 49.0 35.0 35.0 73.5 52.5 35.0
YD-083-M100S 100 40.0 80 35.0 70 49.0 35.0 35.0 73.5 52.5 35.0
YD-083-M72B 72 40.0 80 31.5 63 44.1 31.5 31.5 66.2 47.3 31.5
YD-083-M80B 80 40.0 80 35.0 70 49.0 35.0 35.0 73.5 52.5 35.0
YD-083-M90B 90 50.0 100 40.0 80 56.0 40.0 40.0 84.0 60.0 40.0
YD-083-M100B 100 50.0 100 40.0 80 56.0 40.0 40.0 84.0 60.0 40.0
YD-083-M110 110 50.0 100 50.0 100 70.0 50.0 50.0 105.0 75.0 50.0
YD-083-M120 120 50.0 100 50.0 100 70.0 50.0 50.0 105.0 75.0 50.0
YD-083-M130 130 50.0 100 50.0 100 70.0 50.0 50.0 105.0 75.0 50.0
YD-083-M140 140 50.0 100 50.0 100 70.0 50.0 50.0 105.0 75.0 50.0
YD-083-M150 150 50.0 100 50.0 100 70.0 50.0 50.0 105.0 75.0 50.0

YD 083 Technische Zeichnung UNC Gewinde Anschlagwirbel Anschlagpunkt
BestellnummerTragfähigkeit
[t]		GewindeAbmessungen [mm]Anzugsmoment
[mm]		Gewicht
[kg]		Preis
EUR/Stk.
MTPIEA±2B±3CDF±3GK
YD-083-3/8 0.60 3/8 16.0 19.0 30 43.5 54.0 12 97.5 40 37.0 10-40 0.50 a.A
YD-083-1/2S 0.70 1/2 13.0 19.0 30 43.5 54.0 12 97.5 40 37.0 15-40 0.50 a.A
YD-083-5/8S 1.50 5/8 11.0 31.8 30 43.5 54.0 12 97.5 40 37.0 45-130 0.50 a.A
YD-083-1/2B 1.05 1/2 13.0 19.0 34 54.5 78.0 16 132.5 59 54.5 15-40 1.15 a.A
YD-083-5/8B 1.90 5/8 11.0 30.0 34 54.5 78.0 16 132.5 59 54.5 45-130 1.35 a.A
YD-083-3/4S 1.90 3/4 10.0 30.0 34 54.5 78.0 16 132.5 59 54.5 45-130 1.40 a.A
YD-083-7/8 2.00 7/8 9.0 30.0 34 54.5 78.0 16 132.5 59 54.5 100-170 1.40 a.A
YD-083-1S 3.15 1 8.0 30.0 34 54.5 78.0 16 132.5 59 54.5 190-280 1.40 a.A
YD-083-3/4B 2.00 3/4 10.0 38.1 40 67.0 93.0 20 160.0 70 64.5 45-130 2.50 a.A
YD-083-7/8B 2.50 7/8 9.0 38.1 40 67,0 93.0 20 160.0 70 64.5 100-170 2.50 a.A
YD-083-1B 4.00 1 8.0 38.1 40 67.0 93.0 20 160.0 70 64.5 190-280 2.50 a.A
YD-083-1-1/4 6.00 1-1/4 7.0 50.0 51 95.0 111.0 22 206.0 79 74.0 270-600 4.00 a.A
YD-083-1-1/2 10.00 1-1/2 6.0 54.0 51 95.0 111.0 22 206.0 79 74.0 270-600 4.00 a.A
YD-083-1-3/4 13.00 1-3/4 5.0 68.0 65 108.0 122.5 26 230.5 93 85.0 350-800 6.00 a.A
YD-083-2S 14.00 2 4.5 68.0 65 108.0 122.5 26 230.5 93 85.0 350-800 6.30 a.A
YD-083-2B 17.00 2 4.5 84.0 70 120.0 158.0 32 278.0 105 95.0 350-800 11.00 a.A
YD-083-2-1/4 20.00 2-1/4 4.5 84.0 70 120.0 158.0 32 278,0 105 95.0 350-900 11.00 a.A
YD-083-2-1/2 20.00 2-1/2 4.0 95.0 70 120.0 158.0 32 278.0 105 95.0 350-900 11.00 a.A
YD-083-3S 25.00 3 4.0 108.0 80 123.0 210.0 40 333.0 158 142.0 500-1400 23.00 a.A

YD 083 UNC Gewinde Maximales Transportgewicht in bei verschiedenen Anschlagarten
 1-Strang2-Strang1-Strang seitlich2-Strang seitlich2-Strang geneigt2-Strang asymmetrisch3-4-Strang3-4-Strang asymmetrisch
Strangzahl1212223-43-4
Neigungswinkel0°0°90°90°0-45°45-60°asymm.0-45°45-60°asymm.
BestellnummerGewinde MTragfähigkeit [t]
YD-083-3/8 3/8 0.9 1.8 0.60 1.2 0.8 0.6 0.6 1.3 0.9 0.6
YD-083-1/2S 1/2 1.2 2.4 0.70 1.4 1.0 0.7 0.7 1.5 1.1 0.7
YD-083-5/8S 5/8 2.6 5.2 1.50 3.0 2.1 1.5 1.5 3.2 2.3 1.5
YD-083-1/2B 1/2 1.6 3.2 1.05 2.1 1.5 1.1 1.1 2.2 1.6 1.1
YD-083-5/8B 5/8 3.0 6.0 1.90 3.8 2.7 1.9 1.9 4.0 2.9 1.9
YD-083-3/4S 3/4 3.0 6.0 1.90 3.8 2.7 1.9 1.9 4.0 2.9 1.9
YD-083-7/8S 7/8 3.5 7.0 2.00 4.0 2.8 2.0 2.0 4.2 3.0 2.0
YD-083-1S 1 5.0 10.0 3.15 6.3 4.4 3.2 3.2 6.6 4.7 3.2
YD-083-3/4B 3/4 3.6 7.2 2.00 4.0 2.8 2.0 2.0 4.2 3.0 2.0
YD-083-1/8B 7/8 4.0 8.0 2.50 5.0 3.5 2.5 2.5 5.3 3.8 2.5
YD-083-1B 1 7.0 14.0 4.00 8.0 5.6 4.0 4.0 8.4 6.0 4.0
YD-083-1-1/4 1-1/4 10.0 20.0 6.00 12.0 8.4 6.0 6.0 12.6 9.0 6.0
YD-083-1-1/2 1-1/2 15.0 30.0 10.00 20.0 14.0 10.0 10.0 21.0 15.0 10.0
YD-083-1-3/4 1-3/4 17.0 34.0 13.00 26.0 18.2 13.0 13.0 27.3 19.5 13.0
YD-083-2S 2 18.0 36.0 14.00 28.0 19.6 14.0 14.0 29.4 21.0 14.0
YD-083-2B 2 25.0 50.0 17.00 34.0 23.8 17.0 17.0 35.7 25.5 17.0
YD-083-2-1/4 2-1/4 25.0 50.0 20.00 40.0 28.0 20.0 20.0 42.0 30.0 20.0
YD-083-2-1/2 2-1/2 28.0 56.0 20.0 40.0 28.0 20.0 20.0 42.0 30.0 20.0
YD-083-3S 3 31.5 63.0 25.00 50.0 35.0 25.0 25.0 52.5 37.5 25.0
