HLKA-Serie Hydraulischer Hebelspanner

HLKA Hydraulischer Hebelspanner - Hydraulikzylinder

HLKA Hydraulischer Hebelspanner

Spannzylinder mit Hebelmechanik - doppelt wirkend :

  • Hochleistungsspanner in kleiner kompakte Baugröße
  • Aufgrund der besonders geringen Abmessungen unter dem Flansch, können Anschlussbohrungen und Versorgungsleitungen unter dem Spannelement verlaufen
  • Diese besonders geringe Bauhöhe ermöglicht einen Einsatz in sehr engen Räumlichkeiten
  • Hohe Spannkräfte von 2,1kN bis 31kN
  • Die Spannkraft ist abhängig von der Spanneisenlänge und dem Hydraulikdruck
  • Verwendung mit vorgeschaltetem Stromregelventil empfohlen
  • komplett mit Spannarm
  • Min. Betriebsdruck 10bar
  • Max. Betriebsdruck 70bar
  • Betriebstemperatur : -10 ~ +70°C
  • diverse Kolbengrößen und Anschlusstypen
  • Pneumatische Positionsabfrage möglich
  • Sonderausführungen sind auf Anfrage lieferbar !
  • ähnlich wie HLA, Clamptek CLKA, CLU etc.

➝ CAD-Daten und Preise auf Anfrage !

Beispiel-Bestellcode: HLKA-032-C-M-L
Baureihe – Baugröße – Anschlusstyp – Positionsabfrage – Montagerichtung Spanneisen
①
HLKA
 BAUREIHE HLKA
②
32
 Baugröße/
Aussenndurchmesser ØI des Zylinders
036 :ØI = 36mm
040 :ØI = 40mm
048 :ØI = 48mm
055 :ØI = 55mm
065 :ØI = 65mm
075 :ØI = 75mm
090 :ØI = 90mm
105 :ØI = 105mm
③
C
 Anschlusstyp Leer : Standard Rohrleitungsanschluss
G: O-Ringanschluss
C: O-Ringanschluss mit Drosselventil
④
M
 Pneumatische Positionsabfrage Leer: Standard (ohne Abfrage)
D: durchgehende Kolbenstange
M: Pneumatische Positionsabfrage bei Tieflochbohrung
N: Pneumatische Positionsabfrage bei Verrohrung
⑤
L
 Montagerichtung des Spanneisens Leer : Standard vorne
R : Rechts
L : Links

Standardausführung HLKA-Hebelspanner
ModelSpannkraft
bei 70 bar		SpannhubGesamthubÖlbedarf
Spannen		Ölbedarf
Entspannen		eff. Kolbenfläche
Spannen		eff. Kolbenfläche
Entspannen		CAD
[kN][mm][mm][cm³][cm³][cm²][cm²]
HLKA-036 2,07 16,5 18,5 7,03 5,57 3,80 3,01
HLKA-040 2,74 17,5 20,5 10,07 7,75 4,91 3,78
HLKA-048 4,52 20,5 23,5 18,89 15,28 8,04 6,50
HLKA-055 6,49 23 26 32,66 27,43 12,56 10,55
HLKA-065 10,73 26,5 29,5 57,91 48,65 19,63 16,49
HLKA-075 17,79 32 35 109,06 95,76 31,16 27,36
HLKA-090 21,35 38 41 141,37 132,55 34,48 32,33
HLKA-105 30,94 46 49 246,18 199,04 50,24 40,62

HLKA Zeichnung Hydraulischer Hebelspanner
MODELAJ2J1IBFCZKLC1C2NMQRSWG3YC3G2DD1G1αEG4øURohrleitungs-
anschluss		O-Ring-
Anschluss
HLKA-036 78,5 49 40 36 48 23 10 20 31,4 66 12,5 6 23,5 16 7,5 4,5 15,5 30 20 11 19 14,5 5 5 37 19,6 17 19 ø10 2-PT1/8 P5
HLKA-040 87,5 54 45 40 54 29 12 22,5 34 72 14 8 26 18 9 5,5 15 30,5 22 13 21 16 6 6 40 20,2 17,5 20,5 ø12 2-PT1/8 P5
HLKA-048 99,0 61 51 48 60 32 12 25,5 40 81 16 8 30 22 9 5,5 16 34,5 26 13 24 18,5 6 6 47 18,9 21,5 23,5 ø14 2-PT1/8 P5
HLKA-055 110,5 69 60 55 65 37 16 30 47 88 20 12 33,5 24 11 6,8 13,5 35,5 30 16 28 21 6 8 55 19,3 25 29 ø16 2-PT1/8 P5
HLKA-065 127,5 81 70 65 73,5 43,5 19 35 55 106 25 17 39,5 30 11 6,8 16 39 35,5 19 37 24,5 8 10 61,5 20 26,5 32 ø20 2-PT1/4 P7
HLKA-075 151 94,5 85 75 84 47 22 42,5 63 116 32 24 45 32 14 9 17,5 48 43,5 25 40 30 10 12 72,5 21,4 30 37,5 ø22 2-PT1/4 P7
HLKA-090 180 109,5 100 90 101 61 25 50 75 136 38 30 52,5 37 17,5 11 17 52,5 52,5 28 49 36 12 15 82,5 22,4 32,5 41,5 ø28 2-PT3/8 P7
HLKA-105 209 127 120 105 115 65 32 60 88 152 45 37 60 45 20 14 23 64 64 32 64 44 15 18 100 23,1 40 51 ø35 2-PT3/8 P7

HLKA-Hebelspanner G-Mit durchgehener Kolbenstange
ModelSpannkraft
bei 70 bar		SpannhubGesamthubÖlbedarf
Spannen		Ölbedarf
Entspannen		eff. Kolbenfläche
Spannen		eff. Kolbenfläche
Entspannen		CAD
[kN][mm][mm][cm³][cm³][cm²][cm²]
HLKA-036D 2,14 16,5 18,5 7,4 6,9 4,02 3,55
HLKA-040D 2,28 17,5 20,5 8,6 8,6 4,18 4,18
HLKA-048D 3,04 20,5 23,5 13,0 13,0 5,53 5,53
HLKA-055D 4,09 23 26 21,0 19,8 8,08 7,61
HLKA-065D 7,71 26,5 29,5 42,4 37,7 14,4 12,8
HLKA-075D 11,87 32 35 74,2 69,8 21,2 19,94
HLKA-090D 20,52 38 41 138,5 123,7 33,8 30,2
HLKA-105D 28,80 46 49 233,8 197,8 47,7 40,35
HLKA-G Technische Zeichnung Hydraulischer Hebelspanner in Standardausführung
MODELAJ2J1IBFZKLG4αNMQRSWG3YC3G2DD1ΦDADBDCDD
(NominalxDepth)		ΦURohrleitungs
Anschluss		O-Ringanschluss
(C/G Typ)
HLKA-036D 89 49 40 36 48 23 20 31.4 66 19 19.6 23.5 16 7.5 4.5 15.5 30 20 11 19 14.5 5 5 8 10.5 6 M4×10 Φ10 2-PT1/8 P5
HLKA-040D 100.5 54 45 40 54 29 22.5 34 72 20.5 20.2 26 18 9 5.5 15 30.5 22 13 21 16 6 6 12 13 10 M6×15 Φ12 2-PT1/8 P5
HLKA-048D 112 61 51 48 60 32 25.5 40 81 23.5 18.9 30 22 9 5.5 16 34.5 26 13 24 18.5 6 6 14 13 12 M8×18 Φ14 2-PT1/8 P5
HLKA-055D 123.5 69 60 55 65 37 30 47 88 29 19.3 33.5 24 11 6.8 13.5 35.5 30 16 28 21 6 8 14 13 12 M8×18 Φ16 2-PT1/4 P5
HLKA-065D 140.5 81 70 65 73.5 43.5 35 55 106 32 20 39.5 30 11 6.8 16 39 35.5 19 37 24.5 8 10 14 13 12 M8×18 Φ20 2-PT1/4 P7
HLKA-075D 164 94.5 85 75 84 47 42.5 63 116 37.5 21.4 45 32 14 9 17.5 48 43.5 25 40 30 10 12 18 13 16 M10×21 Φ22 2-PT3/8 P7
HLKA-090D 193 109.5 100 90 101 61 50 75 136 41.5 22.4 52.5 37 17.5 11 17 52.5 52.5 28 49 36 12 15 18 13 16 M10×21 Φ28 2-PT3/8 P7
HLKA-105D 222 127 120 105 115 65 60 88 152 51 23.1 60 45 20 14 23 64 64 32 64 44 15 18 18 13 16 M10×21 Φ35 2-PT3/8 P7

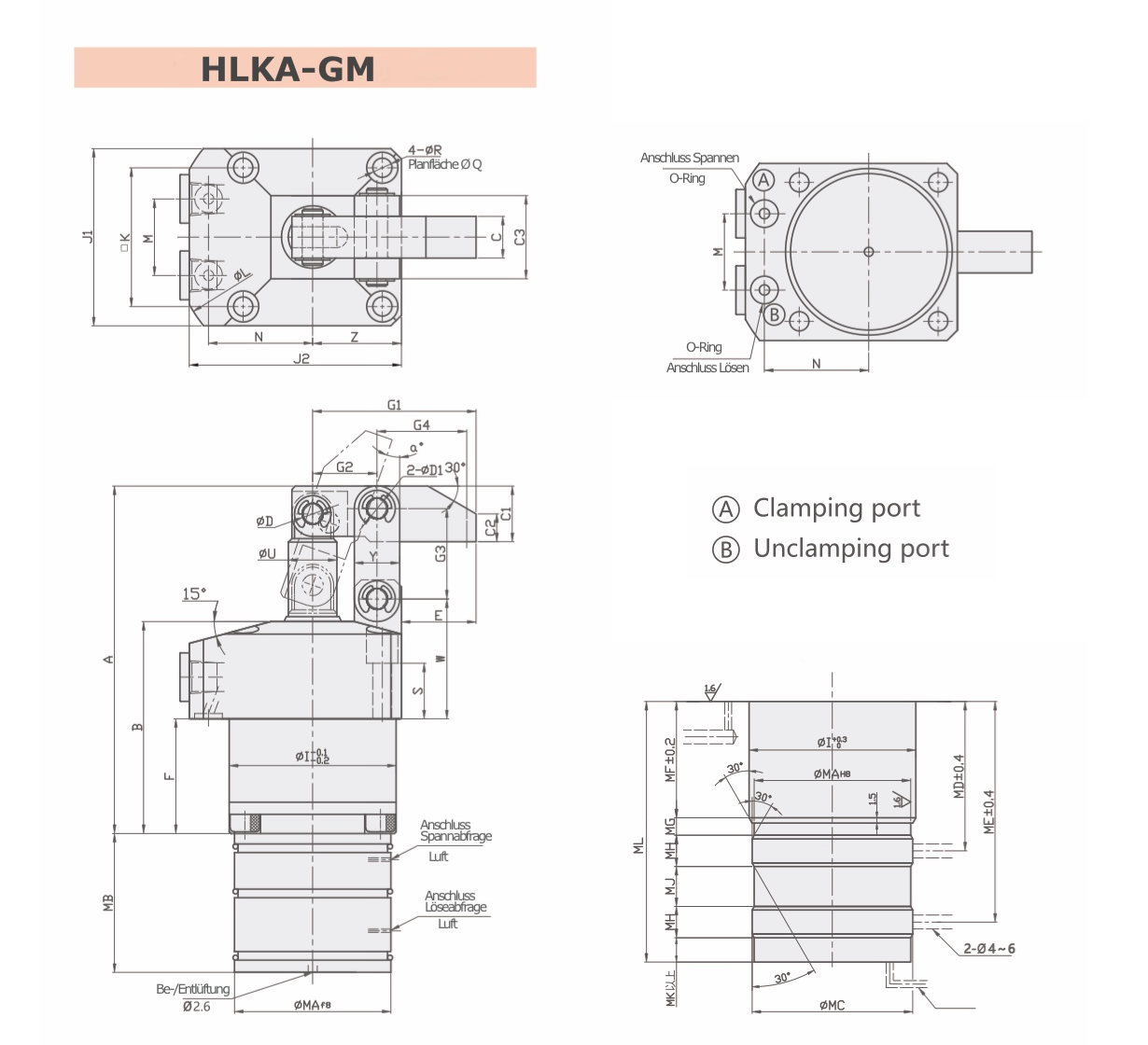

HLKA-GM Technische Zeichnung Hydraulischer Hebelspanner pneumatischer Positionsabfrage bei Tieflochbohrung
MODELAJ2J1IBFCZKLC1C2NMQRSWG3YC3G2DD1G1αEG4ΦURohrleitungs
anschluss		O-Ringanschluss
(C/G Typ)		MAf8MAH8MBMCMDMEMFMGMHMJMKML
HLKA-036M 78.5 49 40 36 48 23 10 20 31.4 66 12.5 6 23.5 16 7.5 4.5 15.5 30 20 11 19 14.5 5 5 37 19.6 17 19 Φ10 2-PT1/8 P5 34.5-0.03/-0.06 34.5+0.04/0 31 35.7 32.5 45.5 23.5 4.5 9 4 6 56
HLKA-040M 88.5 54 45 40 55 30 12 22.5 34 72 14 8 26 18 9 5.5 15 30.5 22 13 21 16 6 6 40 20.2 17.5 20.5 Φ12 2-PT1/8 P5 38-0.03/-0.06 38+0.04/0 36 39.2 40 56.5 30.5 5 9 7.5 7 68
HLKA-048M 100 61 51 48 61 33 12 25.5 40 81 16 8 30 22 9 5.5 16 34.5 26 13 24 18.5 6 6 47 18.9 21.5 23.5 Φ14 2-PT1/8 P5 45-0.03/-0.06 45+0.04/0 40 46.2 43 63.5 33.5 5 9 11.5 7 75
HLKA-055M 114 69 60 55 68.5 40.5 16 30 47 88 20 12 33.5 24 11 6.8 13.5 35.5 30 16 28 21 6 8 55 19.3 25 29 Φ16 2-PT1/4 P5 45-0.03/-0.06 45+0.04/0 40 46.2 50.5 71 41 5 9 11.5 7 82.5
HLKA-065M 134.5 81 70 65 80.5 50.5 19 35 55 106 25 17 39.5 30 11 6.8 16 39 35.5 19 37 24.5 8 10 61.5 20 26.5 32 Φ20 2-PT1/4 P7 53-0.03/-0.07 53+0.04/0 40 46.2 60.5 81 51 5 9 11.5 7 92.5
HLKA-075M 153 94.5 85 75 88 49 22 42.5 63 116 32 24 45 32 14 9 17.5 48 43.5 25 40 30 10 12 72.5 21.4 30 37.5 Φ22 2-PT3/8 P7 53-0.03/-0.07 53+0.04/0 59.5 54.2 61 93.5 49.5 5.5 12 20.5 11 110.5
HLKA-090M 186 109.5 100 90 107 67 25 50 75 136 38 30 52.5 37 17.5 11 17 52.5 52.5 28 49 36 12 15 82.5 22.4 32.5 41.5 Φ28 2-PT3/8 P7 53-0.03/-0.07 53+0.04/0 59.5 54.2 79 111.5 67.5 5.5 12 20.5 11 128.5
HLKA-105M 223 127 120 105 129 79 32 60 88 152 45 37 60 45 20 14 23 64 64 32 64 44 15 18 100 23.1 40 51 Φ35 2-PT3/8 P7 53-0.03/-0.07 53+0.04/0 59.5 54.2 91 123.5 79.5 5.5 12 20.5 11 140.5

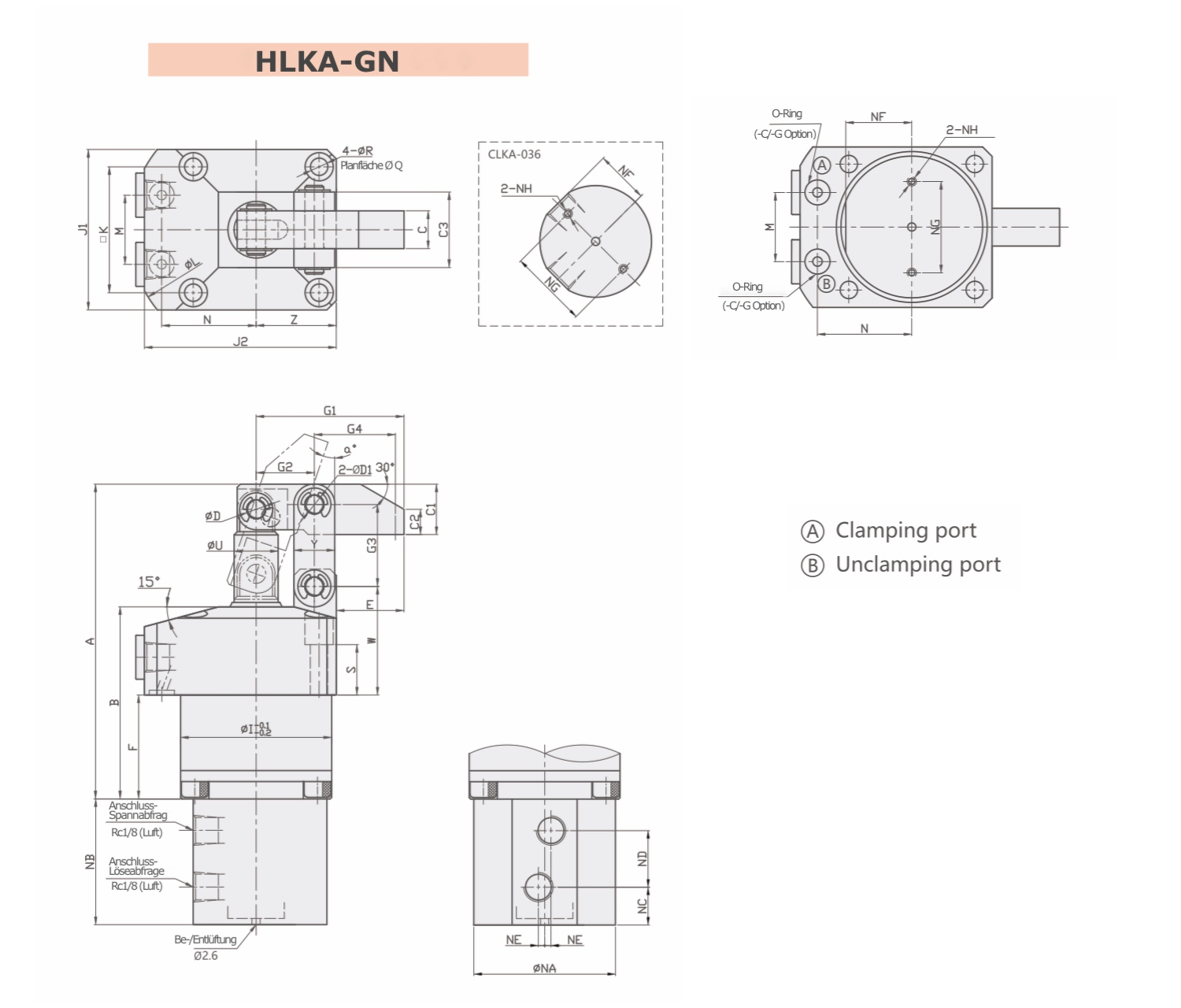

HLKA-GN Technische Zeichnung Hydraulischer Hebelspanner pneumatischer Positionsabfrage bei Verrohrung
MODELAJ2J1IBFCZKLC1C2NMQRSWG3YC3G2DD1G1αEG4ΦURohrleitung-
anschluss		O-Ringanschluss
(C/G Typ)		ΦNANBNCNDNENFNGNH
(NominalxDepth)
HLKA-036N 78.5 49 40 36 48 23 10 20 31.4 66 12.5 6 23.5 16 7.5 4.5 15.5 30 20 11 19 14.5 5 5 37 19.6 17 19 Φ10 2-PT1/8 P5 35.5 31 9 12.5 - 17 25 M3×0.5×6
HLKA-040N 88.5 54 45 40 55 30 12 22.5 34 72 14 8 26 18 9 5.5 15 30.5 22 13 21 16 6 6 40 20.2 17.5 20.5 Φ12 2-PT1/8 P5 39.5 36 8.5 17.5 1 18.5 29 M3×0.5×6
HLKA-048N 100 61 51 48 61 33 12 25.5 40 81 16 8 30 22 9 5.5 16 34.5 26 13 24 18.5 6 6 47 18.9 21.5 23.5 Φ14 2-PT1/8 P5 45 40 12 18 2 20 29 M3×0.5×6
HLKA-055N 114 69 60 55 68.5 40.5 16 30 47 88 20 12 33.5 24 11 6.8 13.5 35.5 30 16 28 21 6 8 55 19.3 25 29 Φ16 2-PT1/4 P5 45 40 12 18 2 20 29 M3×0.5×6
HLKA-065N 134.5 81 70 65 80.5 45 19 35 55 106 25 17 39.5 30 11 6.8 16 39 35.5 19 37 24.5 8 10 61.5 20 26.5 32 Φ20 2-PT1/4 P7 45 40 12 18 2 20 29 M3×0.5×6
HLKA-075N 153 94.5 85 75 86 49 22 42.5 63 116 32 24 45 32 14 9 17.5 48 43.5 25 40 30 10 12 72.5 21.4 30 37.5 Φ22 2-PT3/8 P7 53 59.5 20 29.5 3 24 38 M4×0.7×7
HLKA-090N 186 109.5 100 90 107 67 25 50 75 136 38 30 52.5 37 17.5 11 17 52.5 52.5 28 49 36 12 15 82.5 22.4 32.5 41.5 Φ28 2-PT3/8 P7 53 59.5 20 29.5 3 24 38 M4×0.7×7
HLKA-105N 223 127 120 105 129 79 32 60 88 152 45 37 60 45 20 14 23 64 64 32 64 44 15 18 100 23.1 40 51 Φ35 2-PT3/8 P7 53 59.5 20 29.5 3 24 38 M4×0.7×7
