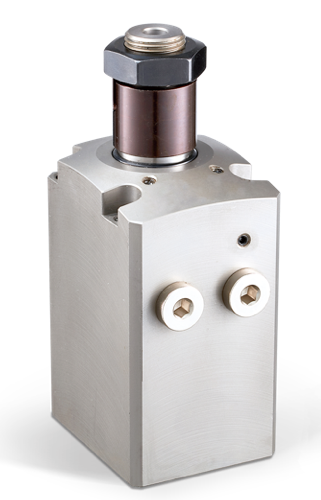

HBTU Hydraulischer Schwenkspanner
Hydraulik Schwenspannzylinder in Blockbauweise :
- Kompakte Baugröße in praktischer Blockversion
- robuste, zuverlässige und langlebige Bauweise
- Die Innenoberflächen des Zylinders gewährleisten durch spezielle Behandlungen eine maximale Leichtläufigkeit, besonders hohe Leistungsfähigkeit und lange Lebensdauer.
- Hohe Spannkräfte von bis zu 25.8kN (siehe Tabelle)
- Die Spannkraft ist abhängig von der Spanneisenlänge und dem Hydraulikdruck
- doppelt wirkend
- Min. Betriebsdruck : 15 bar (kgf/cm2)
- Max. Betriebsdruck : 70 bar (kgf/cm2)
- Betriebstemperatur : -10 ~ +70°C
- Zugelassene Flüssigkeit:Universal-Mineral-Hydrauliköl (entsprechend ISO-VG32)
- ähnlich BTU-Serie, Clamptek CBTU etc...
Hinweise :
- Vermeiden Sie zu hohe Spanngeschwindigkeiten !
- Um die Spanngeschwindigkeiten gezielter kontrollieren zu können, wird der Einsatz eines Ölmengenregelventils (Durchflussregelventils) empfohlen.
- auf Wunsch optional mit Spanneisen lieferbar
- Modifizierungen nach Kundenwunsch sind realisierbar
- CAD-Daten und Preise auf Anfrage ! KURZE LIEFERZEITEN !!!
Beispiel Bestellnummer:
HBTU-02L-90
Baureihe – Größe – Schwenkrichtung – Schwenkwinkel
| ① | BAUREIHE | HBTU | |
| ② | Größe | 02, 04, 06, 10, 16, 25 | |
| ③ | Schwenkrichtung | R: Rechts (im Uhrzeigersinn) L: Links (gegen Uhrzeigersinn) |
|
| ④ | Schwenkwinkel | Standard: 90° (±2°) Optional: 0° (±2°), 30° (±2°), 45° (±2°), 60° (±2°) |
| Model | Zylinderkraft | Schwenkhub | Spannhub | Gesamthub | Ölbedarf Spannen | Ölbedarf Entspannen | eff. Kolbenfläche Spannen | eff. Kolbenfläche Entspannen |
|---|---|---|---|---|---|---|---|---|
| [kN] bei 70 bar | [mm] | [mm] | [mm] | [cm³] | [cm³] | [cm²] | [cm²] | |
| HBTU02 | 2,8 | 10 | 8 | 18 | 7,3 | 11,9 | 4,1 | 6,6 |
| HBTU04 | 4,4 | 12,5 | 8 | 20,5 | 12,8 | 20,9 | 6,2 | 10,2 |
| HBTU06 | 6,3 | 13,5 | 10 | 23,5 | 21 | 32,6 | 8,9 | 13,85 |
| HBTU10 | 9,9 | 16,5 | 10 | 26,5 | 37,5 | 56,3 | 14,2 | 21,23 |
| HBTU16 | 16,3 | 18,5 | 10 | 28,5 | 66,4 | 94,6 | 23,3 | 33,17 |
| HBTU25 | 25,8 | 23 | 13 | 36 | 132,9 | 190,1 | 36,9 | 52,78 |

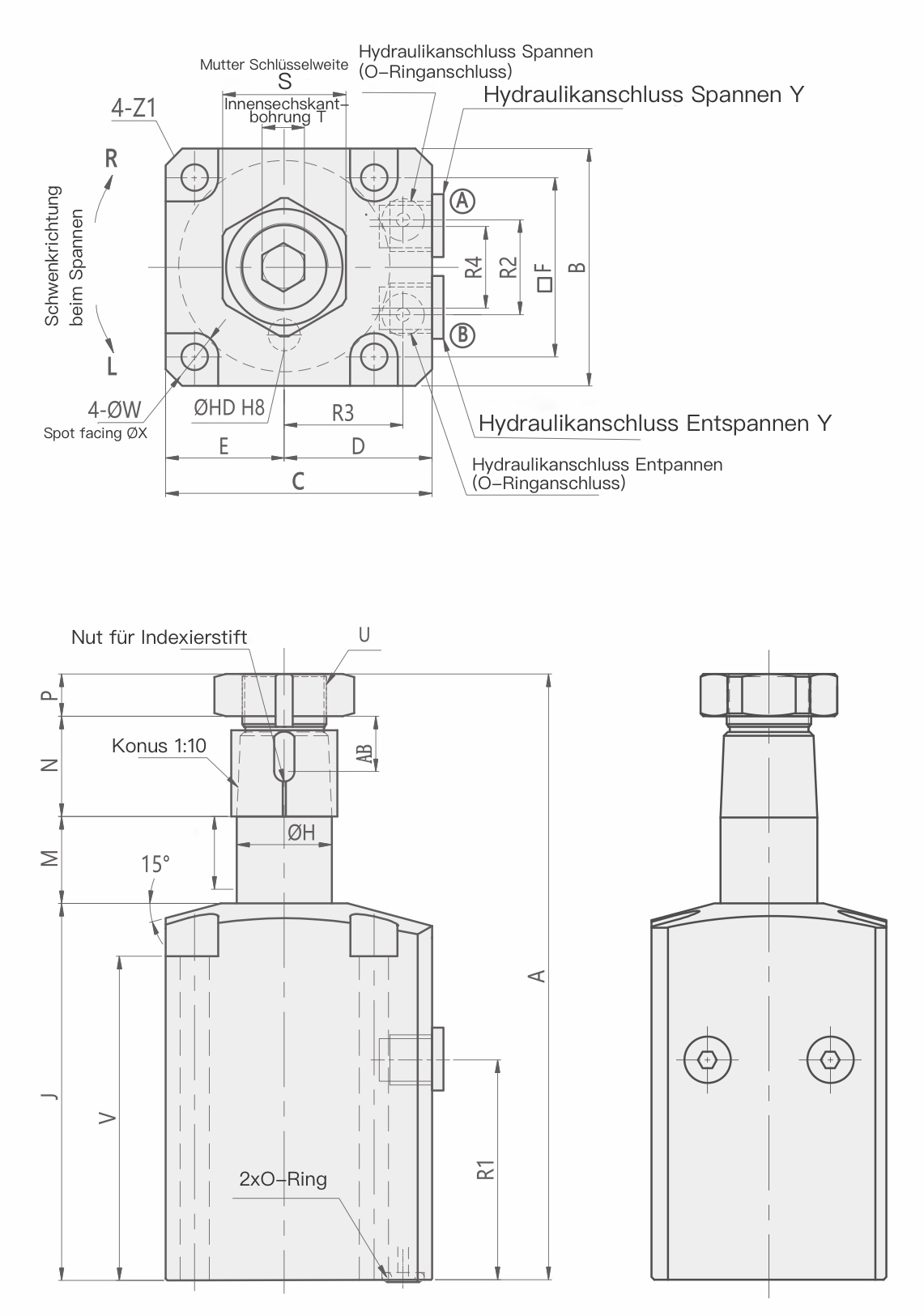

| Model | A | B | C | D | E | F | H | J | M | N* | P | R1 | R2 | R3 | R4 | S* | T* | U* | V | W | X | Y | O-Ring | AB | Z1 | HD | Indexier- stift |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HBTU-02 | 131 | 45 | 55 | 32,5 | 22,5 | 35 | 18 | 81,5 | 21,5 | 20 | 8 | 52,5 | 22 | 25 | 20 | 22 | 6 | M14x 1,5(26Nm) |
71 | 5,5 | 9,5 | G1/8 | P7 | 10,5 | C3 | 4 | Ø4(h8)x10 |
| HBTU-04 | 148,5 | 50 | 60 | 35 | 25 | 40 | 22,4 | 90,5 | 24 | 25 | 9 | 57 | 24 | 28 | 22 | 27 | 6 | M18 1,5(51Nm) |
80 | 5,5 | 9,5 | G1/8 | P7 | 10,5 | C3 | 4 | Ø4(h8)x10 |
| HBTU-06 | 158,5 | 57 | 66 | 37,5 | 28,5 | 46 | 25 | 97,5 | 27 | 25 | 9 | 60 | 28 | 30,5 | 26 | 30 | 8 | M20 1,5(60Nm) |
85 | 6,8 | 11 | G1/8 | P7 | 10,5 | C3 | 5 | Ø5(h8)x10 |
| HBTU-10 | 178,5 | 70 | 82 | 47 | 35 | 56 | 30 | 111,5 | 30 | 27 | 10 | 70 | 36 | 36 | 30 | 36 | 8 | M24 1,5(86Nm) |
95 | 9 | 14 | G1/4 | P8 | 12,5 | C4 | 6 | Ø6(h8)x12 |
| HBTU-16 | 201,5 | 86 | 96 | 53 | 43 | 68 | 35,5 | 123 | 31,5 | 35 | 12 | 76 | 45 | 42 | 38 | 46 | 10 | M30 1,5(120Nm) |
102,5 | 11 | 17,5 | G1/4 | P8 | 12,5 | C6 | 6 | Ø6(h8)x12 |
| HBTU-25 | 244 | 108 | 120 | 66 | 54 | 88 | 45 | 147 | 39 | 45 | 13 | 92 | 50 | 57 | 50 | 55 | 14 | M39 1,5(180Nm) |
121,5 | 14 | 20 | G3/8 | P10 | 14,5 | C6,5 | 6 | Ø6(h8)x14 |
* N= Spanneisendicke, P= Nutweite, S= Schlüsselweite Nut, T= Innensechskantbohrung, U= empf. Anzugsmoment
⇒ Spannarm/Spanneisen gehört nicht zum Lieferumfang.
⇒ Entnehmen Sie die Abmessungen des passenden anzufertigenden Spanneisens der nachfolgenden Tabelle [mm].
| MODEL | HBTU-02 | HBTU-04 | HBTU-06 | HBTU-10 | HBTU-16 | HBTU-25 |
|---|---|---|---|---|---|---|
| HA | 20 (+0,033/0) | 25 (+0,033/0) | 28 (+0,033/0) | 34 (+0,039/0) | 40 (+0,039/0) | 49 (+0,039/0) |
| HC | 16 | 21 | 20 | 22 | 29 | 38 |
| C | 10,5 | 10,5 | 10,5 | 12,5 | 12,5 | 14,5 |
| D | 4 (+0,018/0) | 4 (+0,018/0) | 5 (+0,018/0) | 6 (+0,018/0) | 6 (+0,018/0) | 6 (+0,018/0) |
| E | 9,1 | 11,1 | 12,6 | 15,1 | 18,1 | 22,6 |
| G | 17 | 21 | 24 | 28,5 | 34 | 42 |
| H | 18 (-0,016/-0,034) | 22,4 (-0,020/-0,041) | 25 (-0,020/-0,041) | 30 (-0,020/-0,041) | 35,5 (-0,025/-0,050) | 45 (-0,025/-0,050) |
| J | 20 | 25 | 25 | 27 | 35 | 45 |
