P32H Hitzebeständiger Pneumatikspanner für Rotationsformen

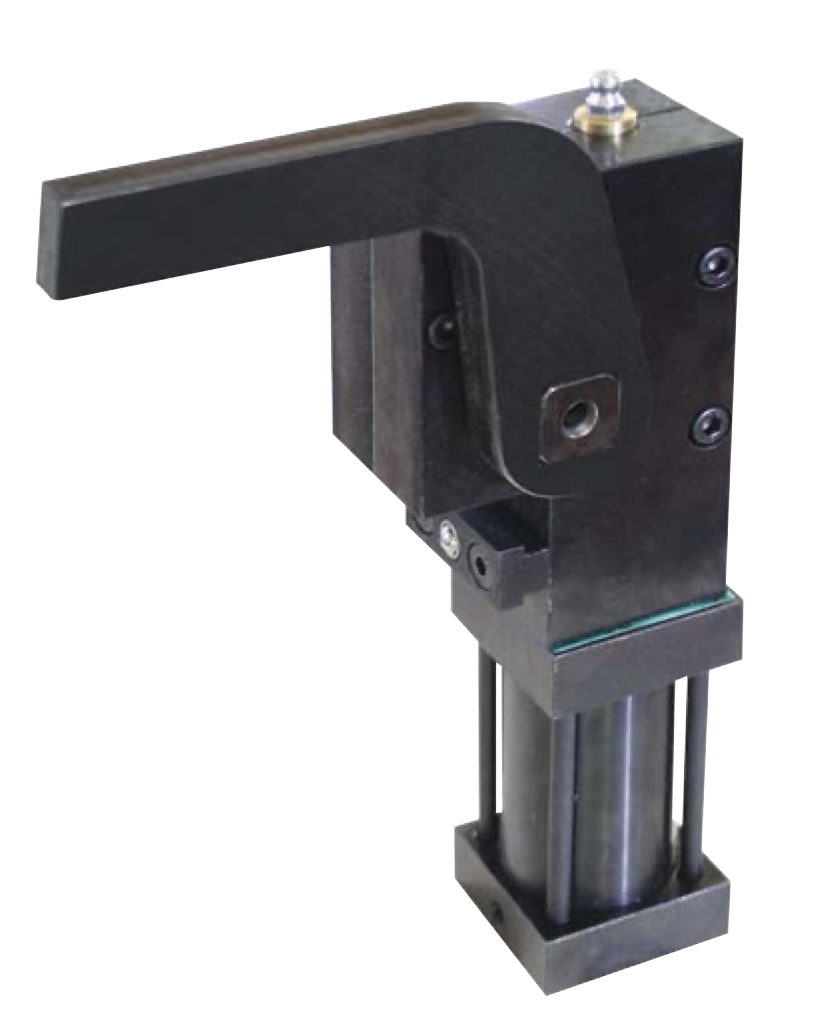

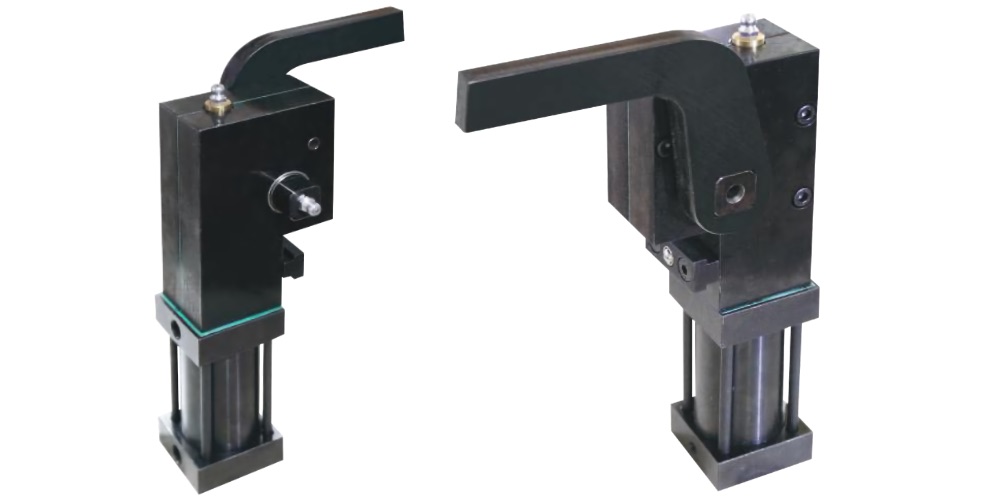

P32H Pneumatikspanner für Rotationsformen, hitzebeständige Ausführung

Pneumatischer Verschlussspanner für Rotationsformen

Pneumatischer, hitzebeständiger Hochleistungsspanner für den Einsatz an Rotationsformen.
Robuste Bauweise mit vollständig gekapselter Mechanik – ideal für raue Einsatzbedingungen.

Merkmale

  • Kraftspanner mit Kniehebelmechanismus und Übertotpunktverriegelung
  • Mechanische Selbsthemmung: Spannkraft bleibt auch bei Druckverlust erhalten
  • 100 % sicherer Verschluss im drucklosen Zustand während der Rotation
  • Manuelle Entriegelung auch bei Druckabfall möglich
  • Massives Stahlgehäuse für maximale Stabilität
  • Spezialausführung für schnelles und zuverlässiges Verschließen von Rotationsformen
  • Hitzebeständige Hochleistungsdichtungen für Temperaturen bis 300 °C
  • Kurze Öffnungs- und Schließzeiten steigern die Prozesseffizienz deutlich
  • Doppeltwirkender Pneumatikzylinder – Mindestbetriebsdruck: 7 bar

Anwendungsgebiet

Bei Rotationsformen ist ein schnelles Öffnen und Schließen bei hohen Temperaturen (240–300 °C) erforderlich, um Risiken im Betrieb zu minimieren. Dieser robuste, hitzebeständige Pneumatikspanner ist speziell für diesen Zweck konzipiert und ermöglicht ein einfaches, schnelles und zuverlässiges Handling der Formhälften.

Produktdatenblatt (Download)
Größe
Size
Spannmoment
[Nm]
Haltemoment
[Nm]
Gewicht
[g]
Preis
[EUR]
CADBestell-
nummer
32 100 300 1500 a. A. P32H-32
63 800 2500 4600 a. A. a. A. P32H-63

P32H Technische Zeichnung Pneumatikspanner für Rotationsformen
GrösseBB1CEE1FF1HKK1LL1L2L3L4MNR ST
32 98 70 16 21 21 66 39.6 75 20 12 201 131 70 64 40 15 10 6 5.5 45 28
63 145 100 20 - - 92 49.4 130 32 20 335 229 61 114 74 - - - - 80 33
