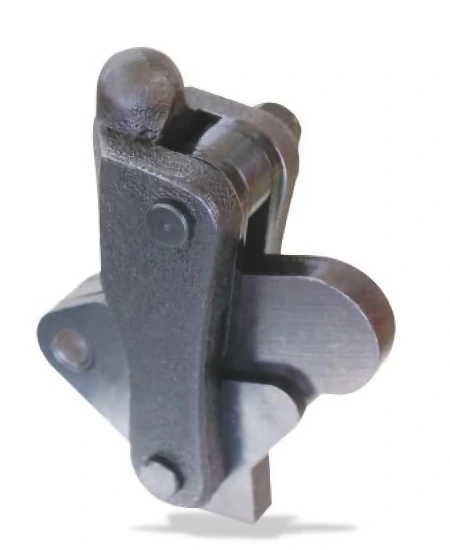

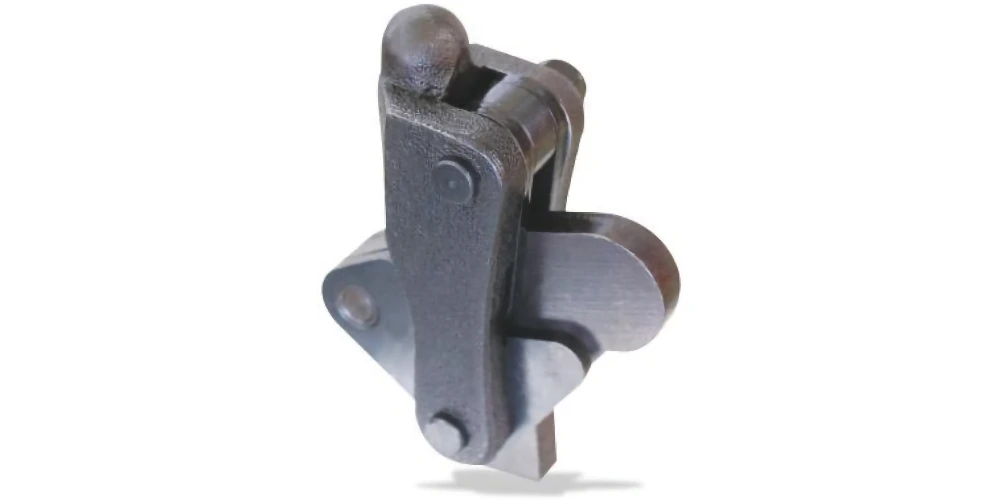

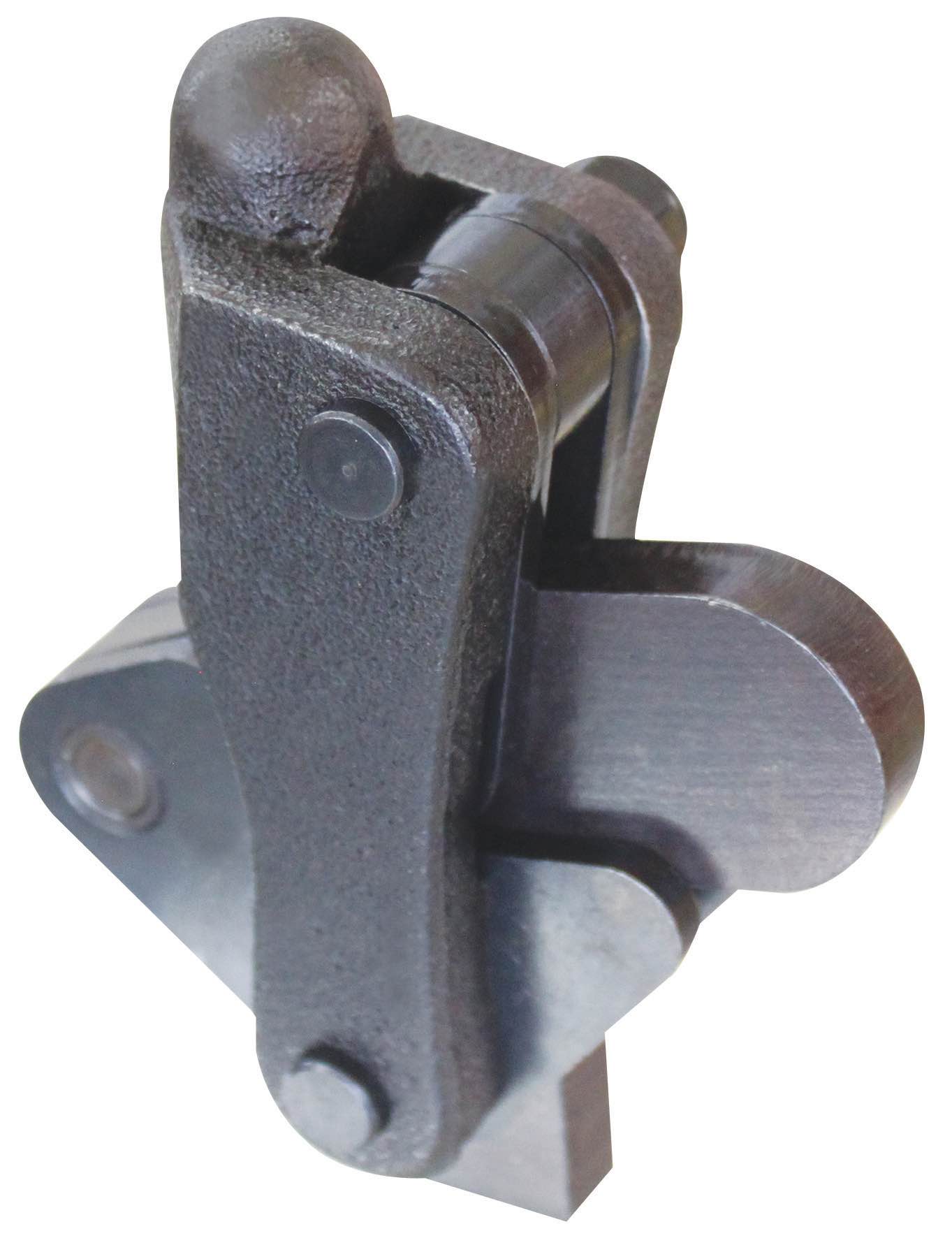

Modularer Senkrechtspanner-Schnellspanner vertikal mit beweglichem Fuß
- Modulspanner-modularer Senkrechtspanner für besonders hohe Spann- und Haltekräfte
- schwere schweißbare Ausführung mit Schwenkfuß (beweglichem Fuß)
- Spannarm, Grundplatte und Handgriff können undividuell angepaßt werden.
- Material : brünierter Qualitätsstahl
- Hebelarm : aus brüniertem Stahlguss
- Geriebene und einsatzgehärtete Lagerbuchsen.
- Bolzen sind gehärtet, geschliffen und dauerhaft gefettet.
- Gängigkeit kann an der Klemmmutter am Hebelarm eingestellt werden.
- u.a. alternatif passend für 6809P usw.
- Fragen Sie gerne kundenspezifische Ausführungen nach Ihren Vorgaben an !
- Die CAD-Daten stehen unten zum Downloaden zur Verfügung !
Produktdaten & Varianten
Bestell-
nummer |
Größe |
F1 | F2 | Gesamt-
höhe | Gesamt-
länge |
Andruck-
schraube | Gewicht | Preis |
CAD |
PDF |
| [kN] | [kN] | [mm] | [mm] | [M x L] | [g] | [EUR] |
| M30-2 |
2 |
2.5 |
|
76 |
48 |
- |
205 |
auf Anfrage
|
|
|
| M30-4 |
4 |
7 |
|
112 |
82 |
- |
855 |
74 €
|
|
|
| M30-6 |
6 |
11 |
|
145 |
105 |
- |
1600 |
89 €
|
|
|
Bestell-
Nummer | Größe | b | b1 | b2 | c | c1 | k | l | l1 | l2 | m | r | r1 | s | s1 | Ω | ∂ | δ | CAD |
|---|
| M30-2 |
4 |
22 |
11 |
22 |
12 |
32 |
38 |
74 |
20 |
18 |
M6 |
6 |
10 |
31 |
6 |
200° |
70° |
40° |
|
| M30-4 |
4 |
30 |
15 |
10 |
16 |
41 |
12 |
58 |
20 |
38 |
M8 |
8 |
15 |
52 |
10 |
200° |
70° |
40° |
|
| M30-6 |
6 |
36 |
18 |
12 |
20 |
55 |
16 |
78 |
28 |
50 |
M10 |
11 |
18 |
60 |
12 |
200° |
70° |
40° |
|
