HBLU Hydraulischer Hebelspanner - Blockversion

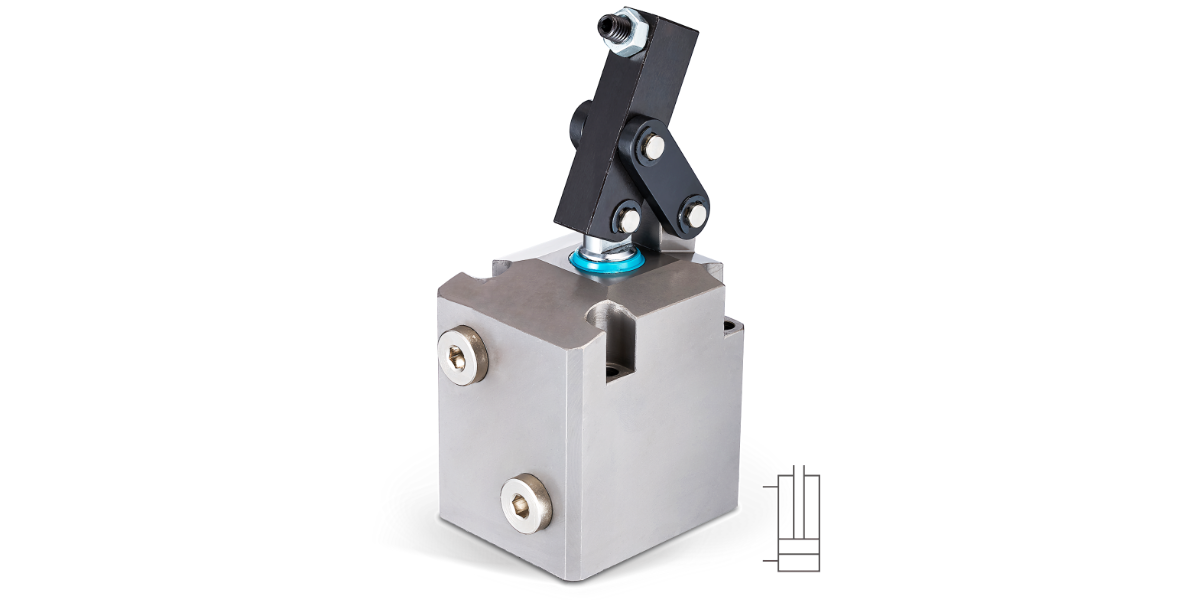

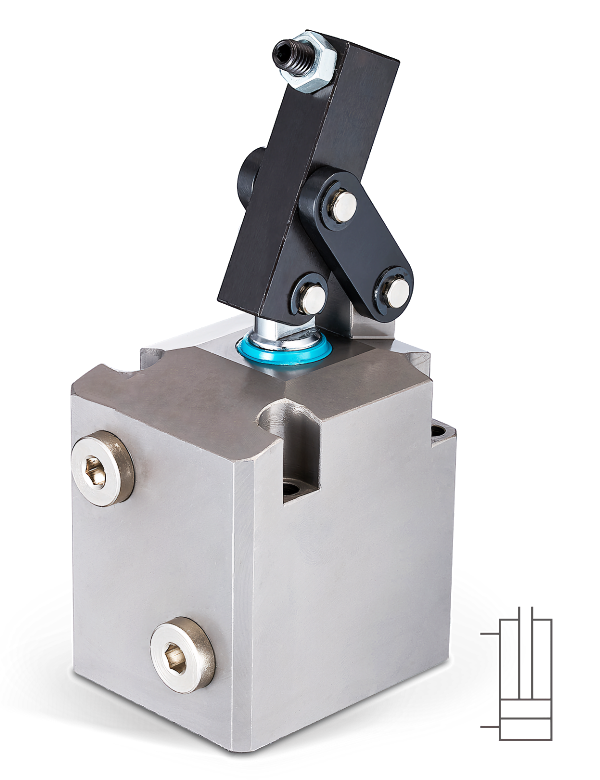

Hebelspanner in Blockbauweise :
Kompakter, doppelt wirkender Spannzylinder mit integriertem Hebelmechanismus für höchste Effizienz auf engstem Raum. Durch die robuste Bauweise ist dieses Modell ideal für automatisierte Fertigungsprozesse geeignet.
- Doppelt wirkender Spannzylinder mit Hebelmechanismus
- Blockversion in kompakter Bauweise
- sehr robust, zuverlässig und langlebig
- Integrierte Abstreifer schützen die Mechanik zuverlässig vor Spänen und Kühlschmiermittel.
- Spannkräfte von 2,2kN bis 15,6kN
- komplett mit Spannarm
- Min. Betriebsdruck 10bar
- Min. Betriebsdruck 70bar
- Betriebstemperatur : -10 bis +70°C
- diverse Baugrößen mit 2 versch. Anschlusstypen
- Sonderausführungen sind auf Anfrage lieferbar !
- ähnlich wie Clamptek CBLU Serie, usw.
➝ CAD-Daten und Preise auf Anfrage !
Beispiel Bestellnummer:
HBLU - 30 C L
Baureihe – Zylinder Innendurchmesser – Anschlusstyp – Montagerichtung
| ① | BAUREIHE | HBLU | |
| ② | Hydraulikzylinder Innendurchmesser |
25 :ø25 mm
30 :ø30 mm 35 :ø35 mm 45 :ø45 mm
55 :ø55 mm 70 :ø70 mm |
|
| ③ | Anschlusstyp | Leer: Rohrleitungsanschluss C: O-Ringanschluss mit Drosselventil |
|
| ④ | Montagerichtung des Spanneisens |
Leer: Standard vorne R: Rechts L: Links |
| Modell | Spannkraft bei 70 bar | Spannhub | Gesamthub | Ölbedarf Spannen | Ölbedarf Entspannen | eff. Kolbenfläche Spannen | eff. Kolbenfläche Entspannen |
|---|---|---|---|---|---|---|---|
| [kN] | [mm] | [mm] | [cm³] | [cm³] | [cm²] | [cm²] | |
| HBLU-25 | 2,18 | 17,5 | 20,5 | 10 | 5,69 | 4,91 | 2,78 |
| HBLU-30 | 3,10 | 20,5 | 23,5 | 16,6 | 13 | 7,07 | 5,53 |
| HBLU-35 | 3,82 | 23 | 26 | 25 | 21 | 9,62 | 8,08 |
| HBLU-45 | 6,49 | 26,5 | 29,5 | 46,9 | 41 | 15,9 | 13,9 |
| HBLU-55 | 10,14 | 33 | 36 | 85,5 | 71,8 | 23,75 | 19,95 |
| HBLU-70 | 15,53 | 42 | 45 | 173,1 | 145,4 | 38,47 | 32,32 |

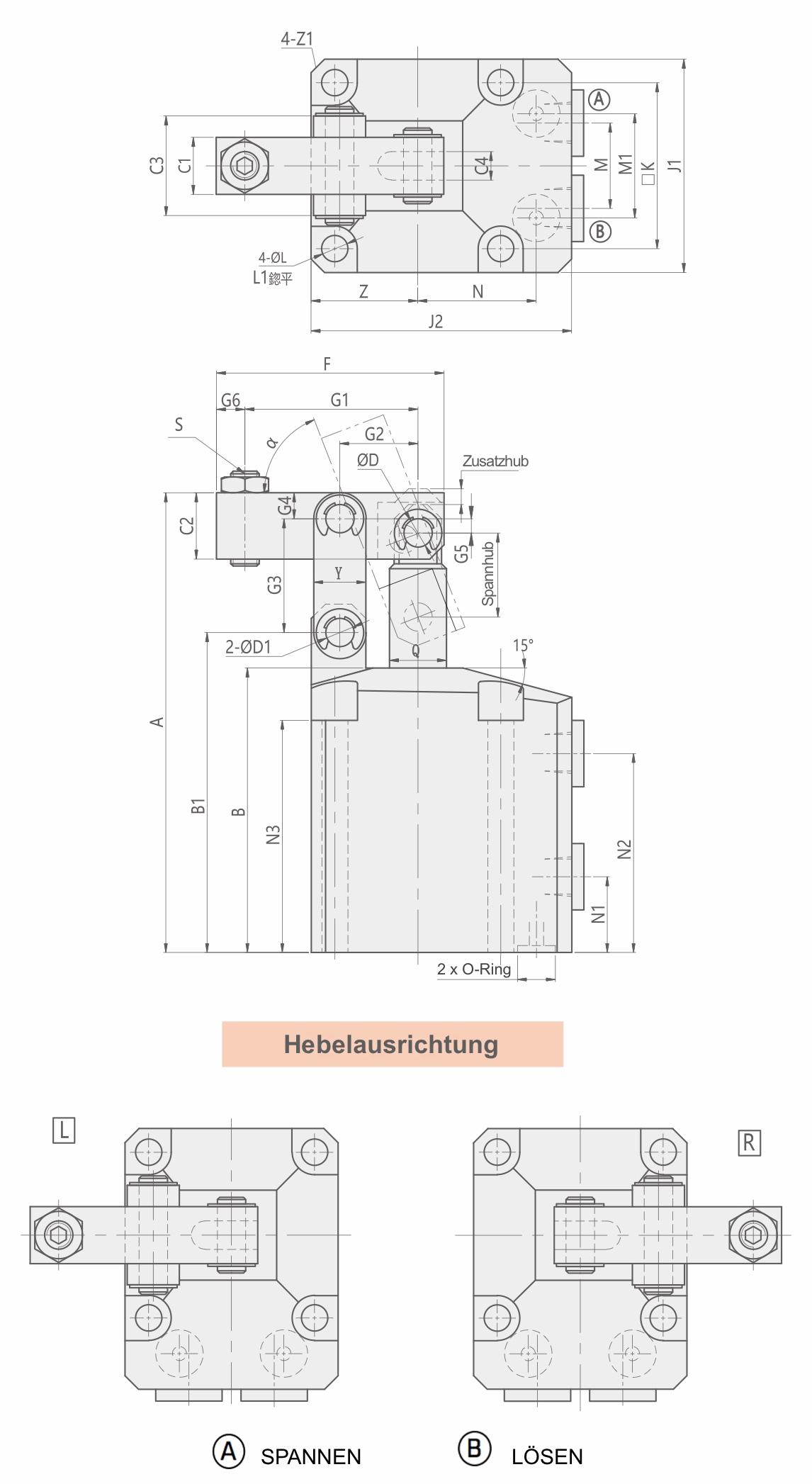

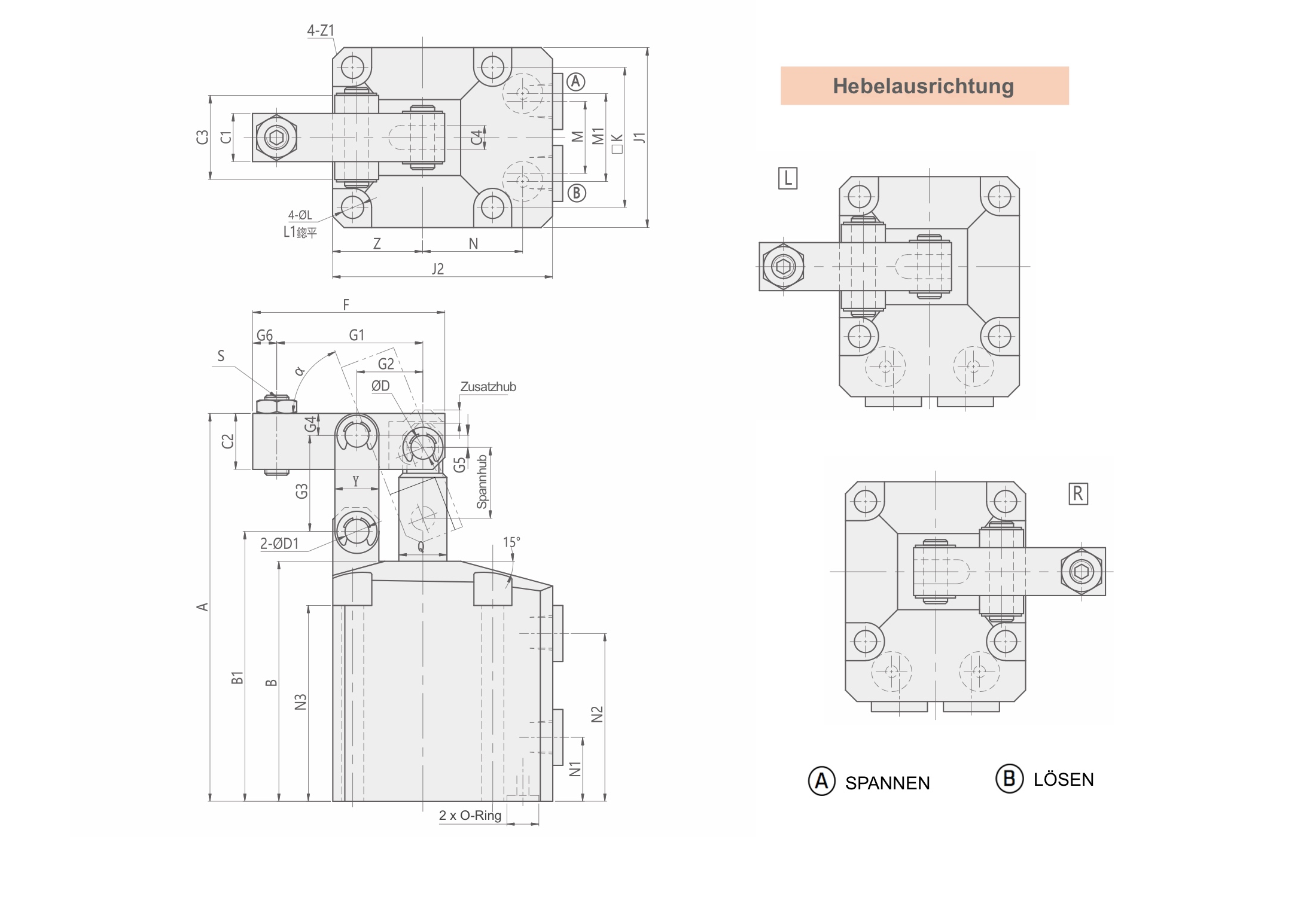

| Modell | A | B | B1 | C1 | C2 | C3 | C4 | D | D1 | F | G1 | G2 | G3 | G4 | G5 | G6 | J1 | J2 | K | L | L1 | M | N | N1 | N2 | N3 | Z | S | ⍺ | Y | Q | Gewinde | O-Ring |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HBLU-25 | 97 | 60 | 67.5 | 12 | 14 | 21 | 6 | Ø6 | Ø6 | 48.5 | 36.5 | 16.5 | 24 | 5.5 | 3 | 6 | 45 | 55 | 35 | Ø5.5 | Ø9.5 | 20 | 25 | 16 | 42 | 49 | 22.5 | M6x25 | 69° | 11 | Ø12 | PT1/8 | P7 |
| HBLU-30 | 108 | 66 | 75.5 | 12 | 16 | 21 | 6 | Ø6 | Ø6 | 54 | 42 | 18.5 | 26 | 6.5 | 3.5 | 6 | 50 | 60 | 40 | Ø5.5 | Ø9.5 | 22 | 28 | 17 | 48 | 54 | 25 | M6x25 | 71° | 13 | Ø14 | PT1/8 | P7 |
| HBLU-35 | 119.5 | 71 | 81.5 | 16 | 20 | 28 | 8 | Ø6 | Ø8 | 64 | 50 | 21 | 30 | 8 | 6 | 8 | 57 | 66 | 46 | Ø6.8 | Ø11 | 26 | 30.5 | 17 | 51 | 57 | 28.5 | M8x30 | 70° | 15 | Ø14 | PT1/8 | P7 |
| HBLU-45 | 140 | 83 | 95 | 19 | 25 | 37 | 10 | Ø8 | Ø10 | 73.5 | 56.5 | 24.5 | 35.5 | 9.5 | 7.5 | 10 | 70 | 82 | 56 | Ø9 | Ø14 | 30 | 36 | 22 | 56.5 | 66 | 35 | M10x40 | 70° | 19 | Ø16 | PT1/4 | P8 |
| HBLU-55 | 166 | 95 | 109.5 | 22 | 31 | 46 | 11 | Ø12 | Ø14 | 90.5 | 69.5 | 30.5 | 44 | 12.5 | 9.5 | 11 | 86 | 96 | 68 | Ø11 | Ø17.5 | 38 | 42 | 23 | 64.5 | 73.5 | 43 | M12x50 | 69° | 25 | Ø22 | PT1/4 | P8 |
| HBLU-70 | 199 | 112 | 130 | 32 | 38 | 56 | 16 | Ø14 | Ø16 | 115.5 | 87.5 | 37.5 | 53 | 16 | 9.5 | 15 | 108 | 120 | 88 | Ø14 | Ø20 | 50 | 57 | 28 | 80.5 | 83 | 54 | M16x60 | 72° | 32 | Ø28 | PT3/8 | P10 |
