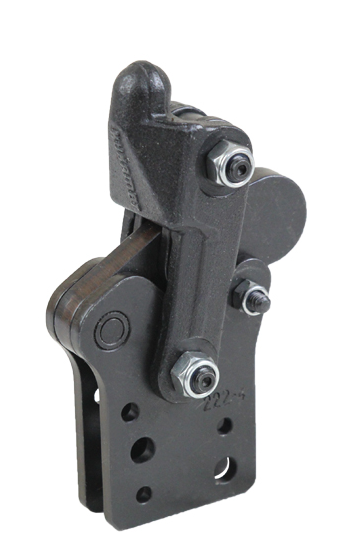

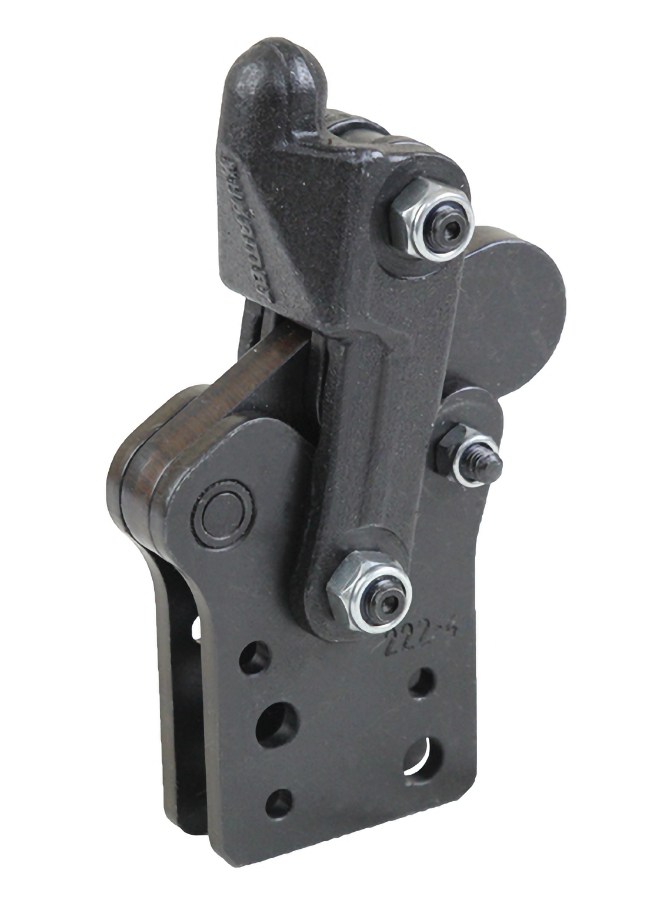

Modularer Senkrechtspanner mit fixiertem Fuß - optional mit Verriegelung :
- Modulspanner-modularer Senkrechtspanner für besonders hohe Spann- und Haltekräfte
- schwere schweißbare Ausführung mit senkrechtem Fuß (fixiertem Fuß)
- Spannarm, Grundplatte und Handgriff können undividuell angepaßt werden.
- Material : brünierter Qualitätsstahl
- Hebelarm : aus brüniertem Stahlguss
- Geriebene und einsatzgehärtete Lagerbuchsen.
- Bolzen sind gehärtet, geschliffen und dauerhaft gefettet.
- Gängigkeit kann an der Klemmmutter am Hebelarm eingestellt werden.
- Öffnungswinkel : 180° (+5 °)
- Größen 4 und 6 sind optional mit Verriegelung verfügbar (222-4-L bzw. 222-6-L
- u.a. alternatif passend für Kukamet 222, 222-4-L, 222-6-L, 6810P usw.
- CAD-Daten auf Anfrage !
Produktdaten & Varianten
Bestell-
nummer |
Größe |
F1 | F2 | Gesamt-
höhe | Gesamt-
länge |
Andruck-
schraube | Gewicht | Preis |
CAD |
PDF |
| [kN] | [kN] | [mm] | [mm] | [M x L] | [g] | [EUR] |
| 222-2 |
2 |
2 |
2 |
89 |
98 |
- |
240 |
auf Anfrage
|
-
|
|
| 222-3 |
3 |
4 |
4 |
115 |
107 |
- |
490 |
auf Anfrage
|
-
|
|
| 222-4 |
4 |
7 |
7 |
144.5 |
135 |
- |
940 |
auf Anfrage
|
-
|
|
| 222-6 |
6 |
11 |
11 |
182 |
135 |
- |
1820 |
auf Anfrage
|
-
|
|

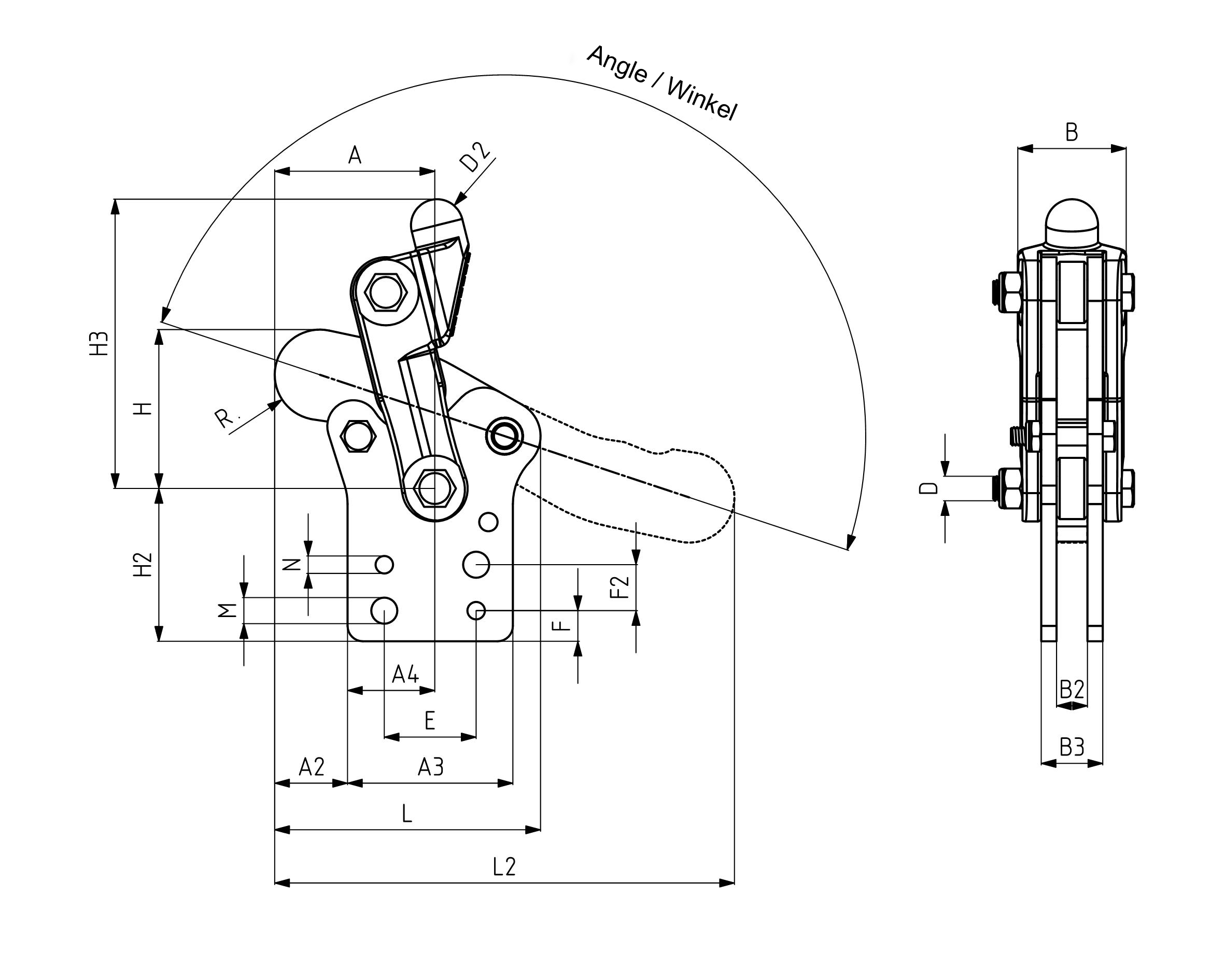

| Bestellnr. | Größe | A | A2 | A3 | A4 | B | B2 | B3 | D | D2 | E | F | F2 | H | H2 | H3 | L | L2 | M | N | R |
|---|
| 222-2 |
2 |
36 |
17,5 |
36 |
18.5 |
23 |
6 |
12 |
M6 |
Ø10 |
20 |
8 |
- |
31 |
34 |
55 |
56 |
98 |
Ø6,5 |
- |
9,5 |
| 222-3 |
3 |
35,5 |
12,5 |
43,5 |
23 |
31 |
8 |
16 |
M6 |
Ø13 |
23 |
9 |
- |
40 |
40 |
75 |
63 |
107 |
Ø9 |
- |
11,5 |
| 222-4 |
4 |
44 |
16 |
54 |
28,5 |
36 |
10 |
20 |
M8 |
Ø17 |
30 |
10 |
15 |
50 |
50 |
94,5 |
79 |
135 |
Ø8,5 |
Ø5,7 |
15 |
| 222-6 |
6 |
69 |
32 |
70 |
37 |
46 |
12 |
22 |
M10 |
Ø22 |
45 |
15 |
20 |
73 |
62 |
120 |
112 |
197 |
Ø10,5 |
Ø7,7 |
18,5 |
