CTLA Hochdruck-Hydraulischer Schwenkspanner - doppelt wirkend
Hochdruck-Hydraulischer Schwenkspannzylinder - doppelt wirkend:
- Hochdruck-Hydraulik-Schwenkspanner für anspruchsvolle Spannaufgaben
- Doppelt wirkende Ausführung zum hydraulischen Spannen und Entspannen
- Kompakte Bauweise mit hoher Spannkraft
- Geeignet für einen maximalen Betriebsdruck von 350 bar
- Standard-Schwenkwinkel 90°
- Schwenkrichtung beim Spannen wählbar: rechts oder links
- Verschiedene Baugrößen mit Zylinder-Außendurchmessern von 28,5 bis 90 mm
- Hohe Spannkräfte abhängig von Hydraulikdruck und Länge des verwendeten Spannhebels
- Ausführungen mit G-Gewinde- oder O-Ring-Anschluss verfügbar
- Schwenkwinkel 30°, 45° und 60° je nach Ausführung möglich
- Betriebstemperatur: 0 ~ +70°C
- Geeignet für handelsübliches Mineral-Hydrauliköl
- Besonders interessant als Alternative zu Kosmek TLA-2
Hinweise :
- Die Spannkraft ist abhängig von Hydraulikdruck und Spannarmlänge.
- Die zulässige Spannhebel-Länge ist abhängig von der jeweiligen Baugröße.
- Zur kontrollierten Schwenkgeschwindigkeit wird ein Durchflussregelventil empfohlen.
- Der Spannarm ist je nach Ausführung separat erhältlich.
- Modifizierungen und Sonderausführungen sind nach Absprache möglich.
- CAD-Daten und weitere Ausführungen auf Anfrage.
Beispiel-Bestellcode:
CTLA-0402CR
Baureihe – Baugröße – Anschlussart – Schwenkrichtung
| ① | BAUREIHE | CTLA | |
| ② | Baugröße | 0402 : ØD = 28,5 mm 0602 : ØD = 33 mm 0802 : ØD = 36 mm 1002 : ØD = 43 mm 1602 : ØD = 46 mm 2502 : ØD = 63 mm 4002 : ØD = 90 mm |
|
| ③ | Anschlussart | B : G-Gewinde-Anschluss ohne O-Ring-Anschluss C : O-Ring-Anschluss mit G-Gewindestopfen |
|
| ④ | Schwenkrichtung beim Spannen | R : Rechts (im Uhrzeigersinn) L : Links (gegen den Uhrzeigersinn) |
| Model | Spannkraft bei 350 bar | Spannhub | Schwenkhub | Gesamthub | Ölbedarf Entspannen | Ölbedarf Spannen | eff. Kolbenfläche Entspannen | eff. Kolbenfläche Spannen |
|---|---|---|---|---|---|---|---|---|
| [kgf] | [mm] | [mm] | [mm] | [cm³] | [cm³] | [cm²] | [cm²] | |
| CTLA-0402 | 350 | 8 | 6 | 14 | 3,6 | 1,4 | 2,545 | 1,005 |
| CTLA-0602 | 508 | 8 | 7 | 15 | 5,2 | 2,2 | 3,463 | 1,453 |
| CTLA-0802 | 690 | 10 | 8 | 18 | 8,1 | 3,6 | 4,524 | 1,979 |
| CTLA-1002 | 980 | 10 | 9,5 | 19,5 | 12,9 | 5,5 | 6,605 | 2,804 |
| CTLA-1602 | 1459 | 13 | 11 | 24 | 21,8 | 10 | 9,079 | 4,17 |
| CTLA-2502 | 2869 | 16 | 16 | 32 | 57,9 | 26,2 | 18,096 | 8,198 |
| CTLA-4002 | 4329 | 16 | 19,5 | 35,5 | 100,4 | 43,9 | 28,274 | 12,37 |
Hinweis: Die tatsächliche Spannkraft am Werkstück hängt von Hydraulikdruck und Länge des Spannarms ab.
| Modell | ØD Zylinder | Gesamthub | Schwenkhub | Spannhub | Max. Betriebsdruck | Betriebstemperatur |
|---|---|---|---|---|---|---|
| CTLA-0402 | 28,5 | 14 | 6 | 8 | 350 bar | 0 ~ +70°C |
| CTLA-0602 | 33 | 15 | 7 | 8 | 350 bar | 0 ~ +70°C |
| CTLA-0802 | 36 | 18 | 8 | 10 | 350 bar | 0 ~ +70°C |
| CTLA-1002 | 43 | 19,5 | 9,5 | 10 | 350 bar | 0 ~ +70°C |
| CTLA-1602 | 46 | 24 | 11 | 13 | 350 bar | 0 ~ +70°C |
| CTLA-2502 | 63 | 32 | 16 | 16 | 350 bar | 0 ~ +70°C |
| CTLA-4002 | 90 | 35,5 | 19,5 | 16 | 350 bar | 0 ~ +70°C |
Kosmek TLA-2
Die CTLA-Baureihe ist insbesondere mit der Kosmek TLA-2-Baureihe vergleichbar. Die Baugrößen des TLA-2 reichen von 040 bis 400 und besitzen Zylinder-Außendurchmesser von 28,5 bis 90 mm. Auch Betriebsdruck, Schwenkprinzip und Hubdaten liegen in einem sehr ähnlichen Bereich.
| CTLA | Kosmek TLA-2 | Zylinder-Ø | Gesamthub | Schwenkhub | Spannhub |
|---|---|---|---|---|---|
| CTLA-0402 | TLA0401-2 | 28,5 mm | 14 mm | 6 mm | 8 mm |
| CTLA-0602 | TLA0601-2 | 33 mm | 15 mm | 7 mm | 8 mm |
| CTLA-0802 | TLA0801-2 | 36 mm | 18 mm | 8 mm | 10 mm |
| CTLA-1002 | TLA1001-2 | 43 mm | 19,5 mm | 9,5 mm | 10 mm |
| CTLA-1602 | TLA1601-2 | 46 mm | 24 mm | 11 mm | 13 mm |
| CTLA-2502 | TLA2501-2 | 63 mm | 32 mm | 16 mm | 16 mm |
| CTLA-4002 | TLA4001-2 | 90 mm | 35,5 mm | 19,5 mm | 16 mm |
Wichtig: Die Übereinstimmung der Baugrößen und Hubdaten ist auffällig hoch. Für einen mechanischen 1:1-Austausch müssen jedoch zusätzlich Befestigungsmaße, Anschlussausführung und Spannarm geprüft werden.
Pascal CTK
Der Pascal CTK ist ebenfalls ein doppelt wirkender Hydraulik-Schwenkspanner für bis zu 35 MPa (350 bar). Pascal bietet die Baugrößen CTK02, CTK04, CTK06, CTK10 und CTK16 sowie obere, untere und Cartridge-Ausführungen an.
| Modell | Spannkraft bei 350 bar* | Zylinder-Ø innen | Gesamthub | Schwenkhub 90° | Spannhub |
|---|---|---|---|---|---|
| CTK02 | 3,1 kN | 16 mm | 15 mm | 7 mm | 8 mm |
| CTK04 | 5,1 kN | 21 mm | 17 mm | 9 mm | 8 mm |
| CTK06 | 7,6 kN | 26 mm | 21 mm | 11 mm | 10 mm |
| CTK10 | 14,6 kN | 34 mm | 25,5 mm | 13,5 mm | 12 mm |
| CTK16 | 20,3 kN | 42 mm | 28,5 mm | 16,5 mm | 12 mm |
* Die tatsächliche Spannkraft des Pascal CTK hängt ebenfalls von der Länge des Spannarms und dem Hydraulikdruck ab.
Der Pascal CTK ist daher eine technische Alternative, aber aufgrund unterschiedlicher Baugrößen und Abmessungen nicht generell als mechanisch identischer Ersatz anzusehen.

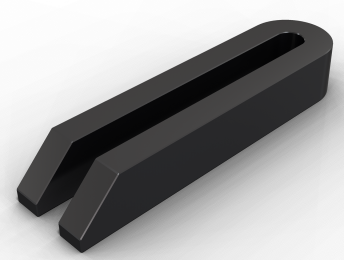

CP01 Spanneisen
gabelförmig abgeschrägt

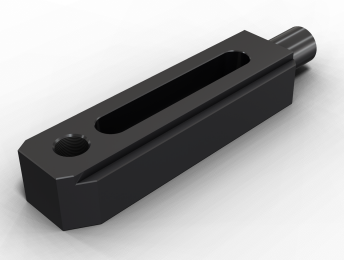

CP02 Spanneisen
runder Spannansatz-mit Nase

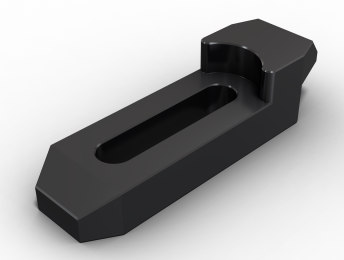

CP03 Spanneisen
einfach gekröpft

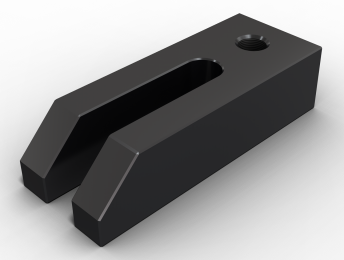

CP04 Spanneisen
gabelförmig mit Gewinde

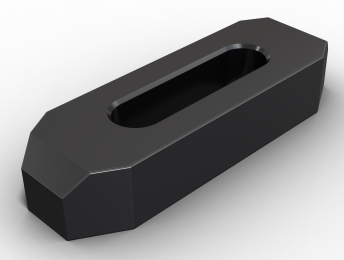

CP05 Spanneisen
doppelseitig

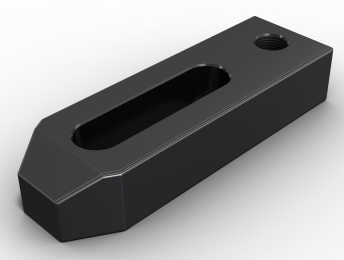

CP06 Spanneisen
mit Gewinde

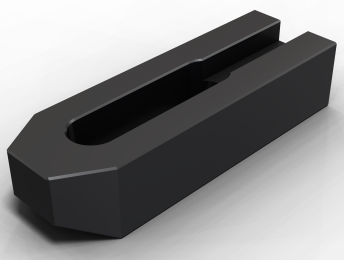

CP07 Spanneisen
mit Nase/Schlitz

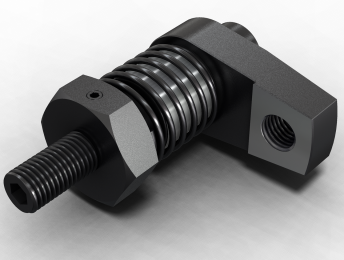

CP08 Spannhaken
Schwenkbride

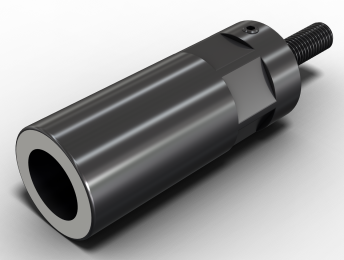

CP09 Spannhaken
Verlängerung für CP10-

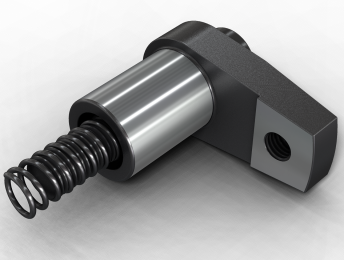

CP10 Spannhaken
Schwenkbride-

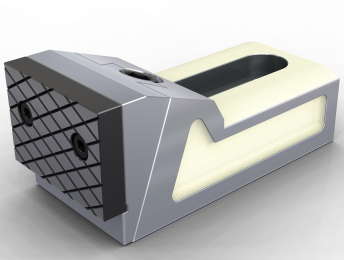

CP11
Free Jaw ViseTiefspannbacke

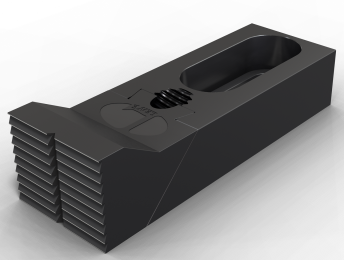

CP12
Adjustable side ClampTiefspannbacke
CP13

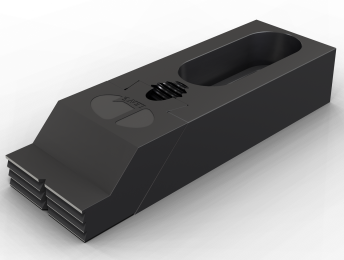

Adjustable Edge ClampTiefspannbacke

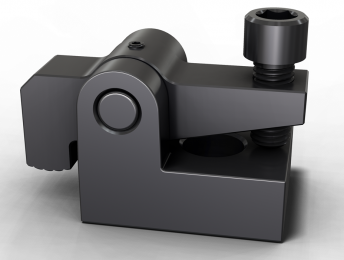

CP14A
Pivoting Side ClampSeitenspanner schwenkbar

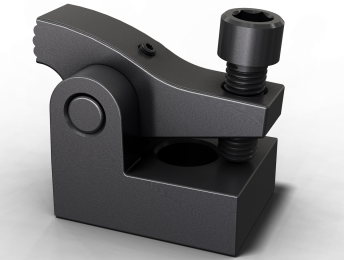

CP14B
Pivoting Side ClampSeitenspanner schwenkbar

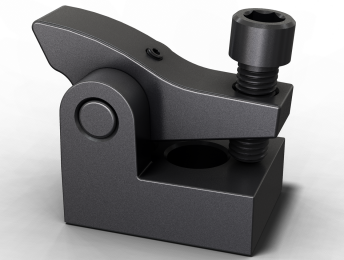

CP14C
Pivoting Side ClampSeitenspanner schwenkbar

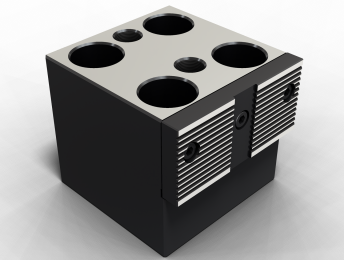

CP15
Serrated Block StopAnstellblock gerippt

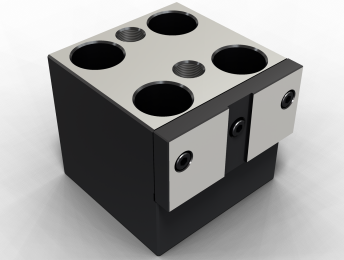

CP16
Smooth Block StopAnstellblock glatt

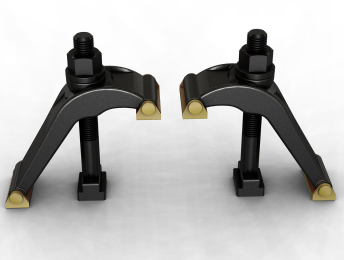

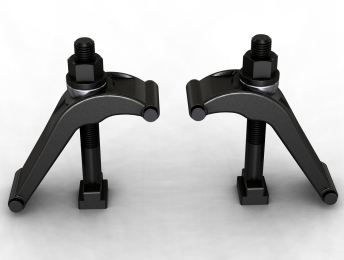

CP19 Spannpratze
Forged Swivel Clamp-
CP20 Spannpratze
Forged Swivel Clamp-

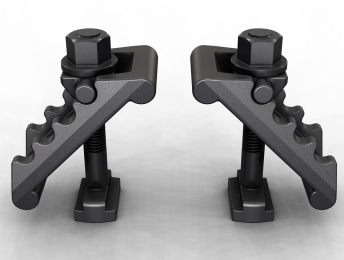

CP21 Spanneisen
gezahnt-

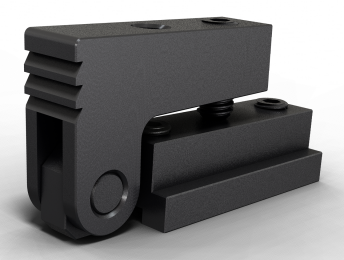

CP22
T-Slot Miniature ClampMini Spanner für T-Nuten

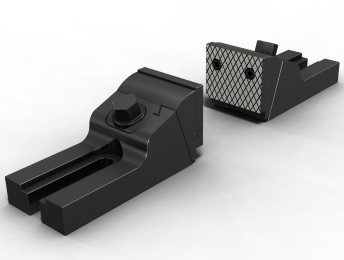

CP23
Free ViseSpannbacken

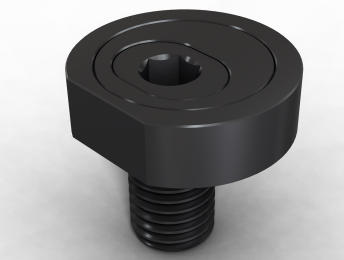

CP24
Eccentric Cam LockExzenter Spanner

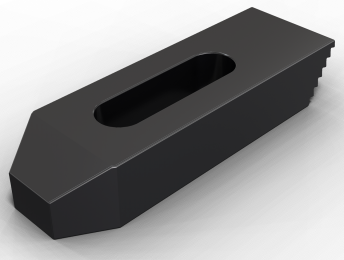

CP25 Spanneisen
mit Treppenzähnen-

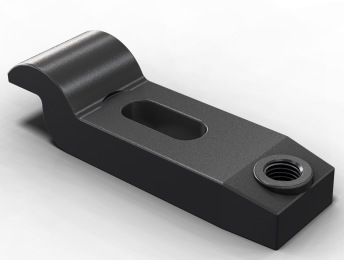

CP27 Spanneisen
gekröpft mit Gewinde-

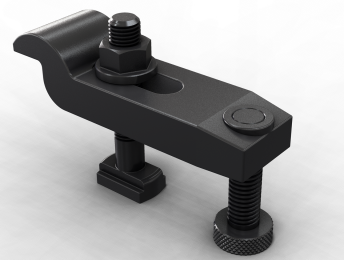

CP28 Spanneisen
gekröpft, mit Schrauben-

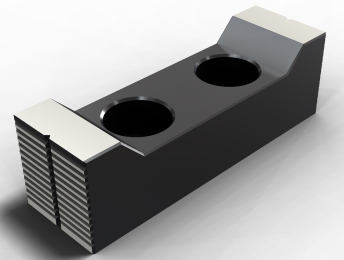

CP29
Block StopAnschlag fest, hoch

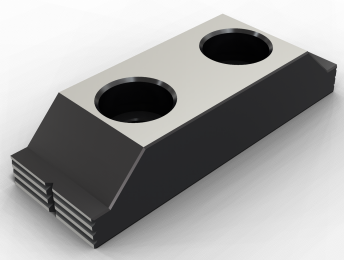

CP30
Thin Block StopAnschlag fest, niedrig

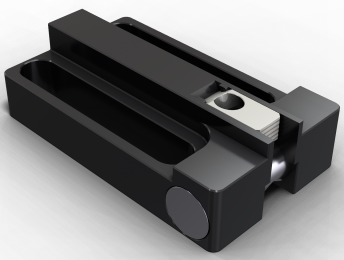

CP31
Clamping PartsSpannelement

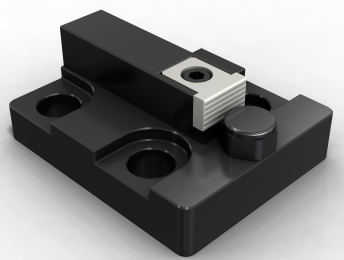

CP32
Block StopAnschlag

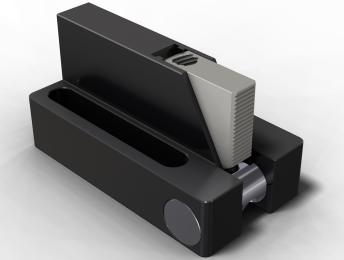

CP33
Clamping PartsSpannelement
CP34
Block Stop-

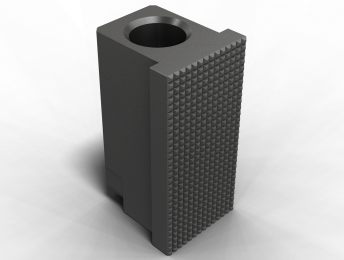

CP35A
Replacement Hard-Jaw-

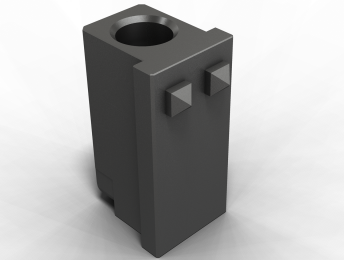

CP35B
Replacement Hard-Jaw-

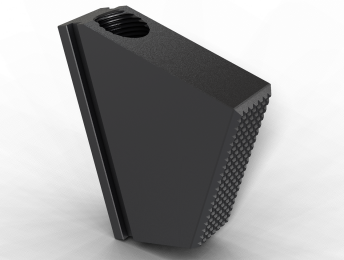

CP36A
Replacement Hard-Jaw-

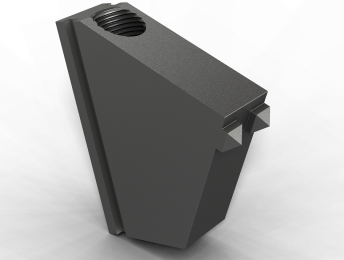

CP36B
Replacement Hard-Jaw-

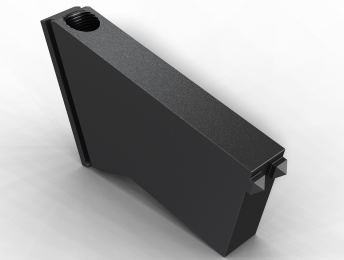

CP36C
Replacement Hard-Jaw-

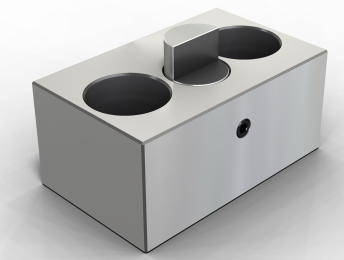

CP37
Positioning Edge Support-

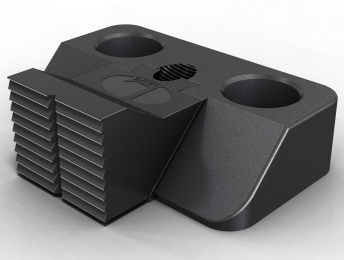

CP38
Adjustable Side Clampeinstellbare Spannbacke

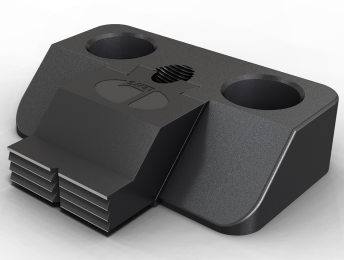

CP39
Adjustable Side Clampeinstellbare Spannbacke

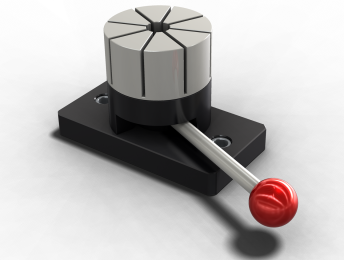

CP40
Machinable Clamps-

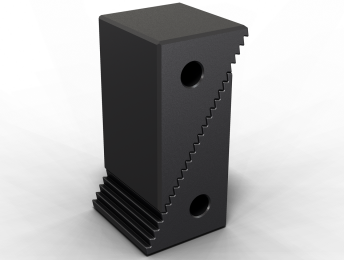

SU25 Spannunterlage
