Entdecken Sie unsere Waagrechtspanner / Horizontalspanner /Kniehebelspanner mit einer Haltekraft von bis zu 2270N – robuste Kniehebelspanner für präzises Fixieren von Werkstücken. Ideal für Montage, Bearbeitung und Prüfprozesse, bietet er hohe Haltekraft bei geringem Kraftaufwand. Kompakte Bauform, verstellbarer Haltearm und langlebige Materialien garantieren zuverlässige Industriequalität.
| Modell-Nr. | Haltekraft [N] | Gewicht [g] | Basis Montage | Spannarm | Gesamtlänge [mm] | Höhe unter Spannarm | Spannarm- länge [mm] | Material |
|---|---|---|---|---|---|---|---|---|

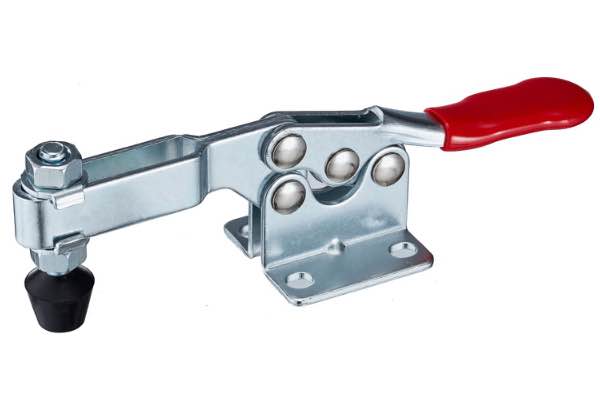

| DST-225-D | 2270 | 265 | waagrecht | U-Spannarm | 174 | 35 | 71 | Stahl |

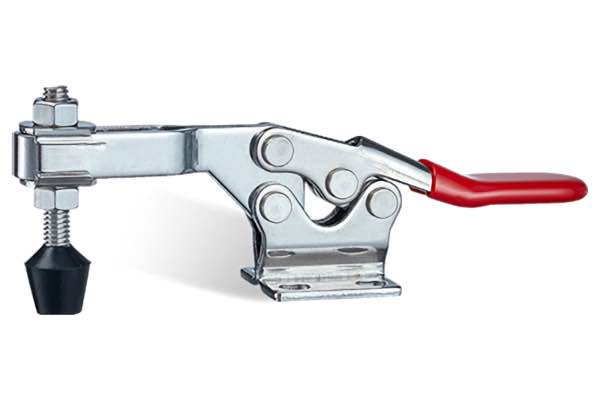

| DST-225-DSS | 2270 | 265 | waagrecht | U-Spannarm | 174 | 35 | 71 | Edelstahl |

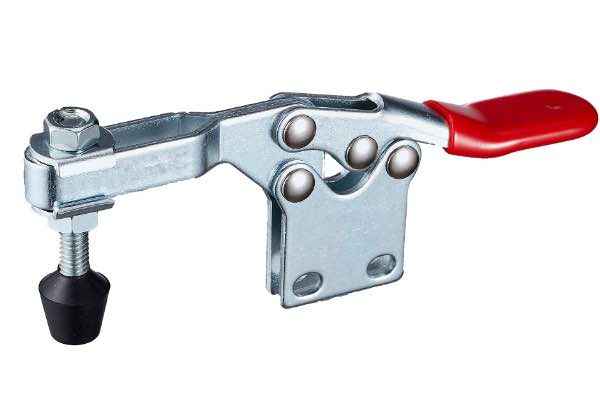

| DST-225-DI | 2270 | 265 | senkrecht | U-Spannarm | 174 | 48 | 71 | Stahl |

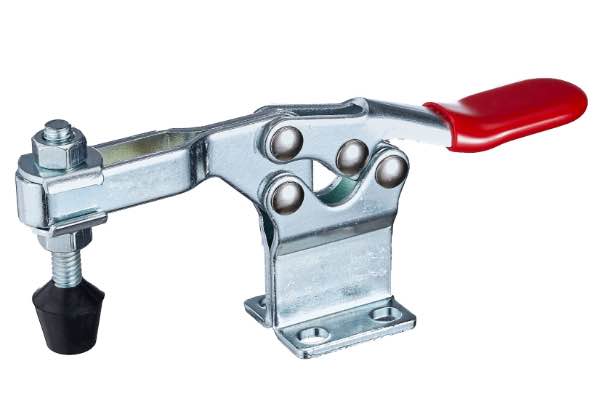

| DST-225-DHB | 2270 | 286 | waagrecht | U-Spannarm | 174 | 54 | 71 | Stahl |
| DST-225-DHBSS | 2270 | 286 | senkrecht | U-Spannarm | 174 | 54 | 71 | Edelstahl |

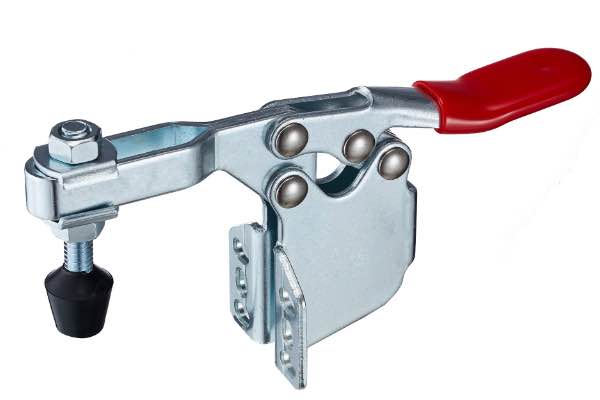

| DST-225-DSM | 2270 | 315 | Winkelfuß | U-Spannarm | 174 | 66 | 69 | Stahl |

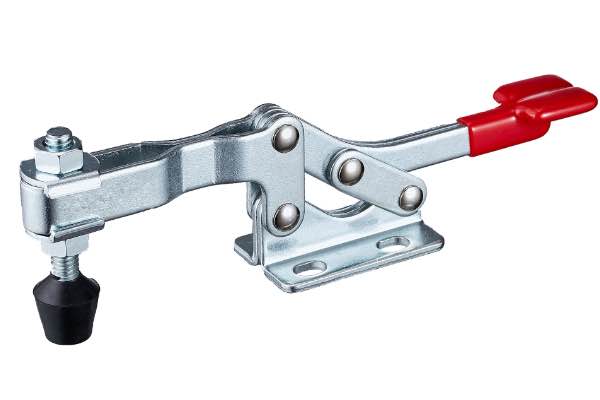

| DST-22165 | 2500 | 285 | waagrecht | U-Spannarm | 188 | 32.5 | 71 | Stahl |

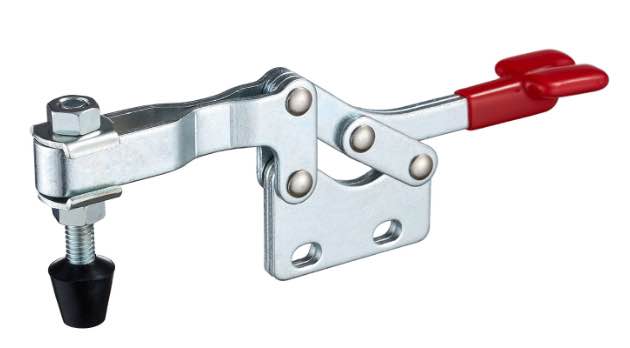

| DST-22170 | 2500 | 285 | senkrecht | U-Spannarm | 188 | 45.5 | 71 | Stahl |

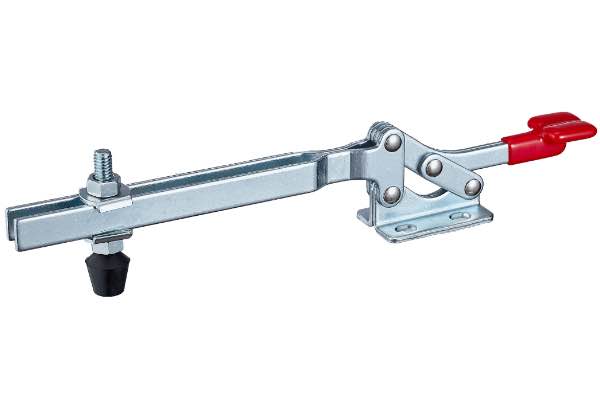

| DST-22185 | 2500 | 360 | senkrecht | U-Spannarm | 285 | 14.3 | 169 | Stahl |
| Modell-Nr. | Haltekraft (N) |
Bauhöhe (mm) |
Länge (mm) |
Spannarm (mm) |
Spannarm- Winkel |
Handgriff- Winkel |
Fuß | Material | Gewicht (g) |
Link |
|---|---|---|---|---|---|---|---|---|---|---|
| DST-225-D | 2270 | 47.6 | 173.5 | 71 | 90° | 65° | Waagrecht | Stahl | 265 | DETAILS |
| DST-225-DSS | 2270 | 47.6 | 173.5 | 71 | 90° | 65° | Waagrecht | Edelstahl | 265 | DETAILS |
| DST-225-DI | 2270 | 50.7 | 173.5 | 71 | 90° | 65° | Senkrecht | Stahl | 265 | DETAILS |
| DST-225-DHB | 2270 | 66.8 | 173.5 | 71 | 90° | 65° | Waagrecht | Stahl | 286 | DETAILS |

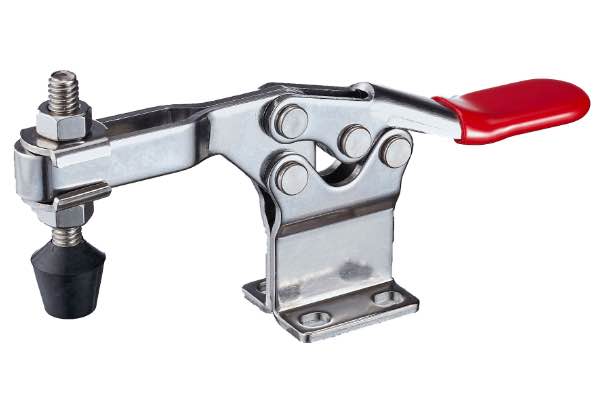

| DST-225-DHBSS | 2270 | 66.8 | 173.5 | 71 | 90° | 65° | Waagrecht | Edelstahl | 286 | DETAILS |
| DST-225-DSM | 2270 | 78.7 | 117.5 | 69 | 90° | 65° | Winkelfuss | Edelstahl | 315 | DETAILS |
| DST-22165 | 2500 | 46.8 | 188 | 71 | 96° | 88° | Waagrecht | Stahl | 285 | DETAILS |
| DST-22170 | 2500 | 59.8 | 188 | 71 | 96° | 88° | Senkrecht | Stahl | 285 | DETAILS |
| DST-22185 | 2500 | 42.1 | 285 | 169 | 96° | 88° | Waagrecht | Stahl | 360 | DETAILS |
