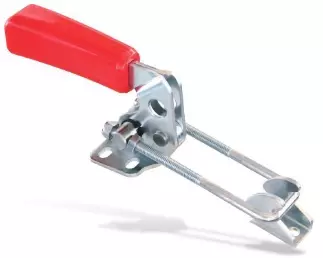

M40Y Verschlussspanner horizontal - optional mit Verriegelung

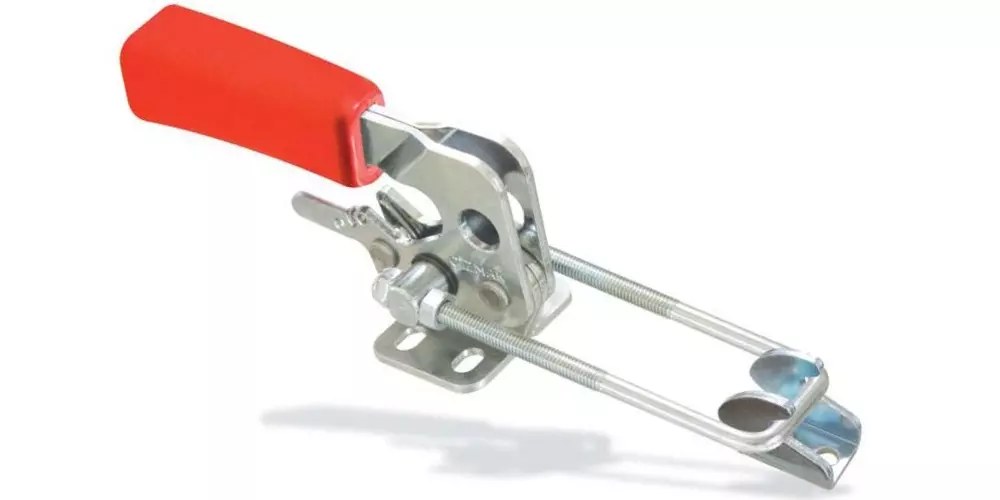

Horizontaler Verschlussspanner aus Stahl und Edelstahl – mit optionaler Sicherheitsverriegelung

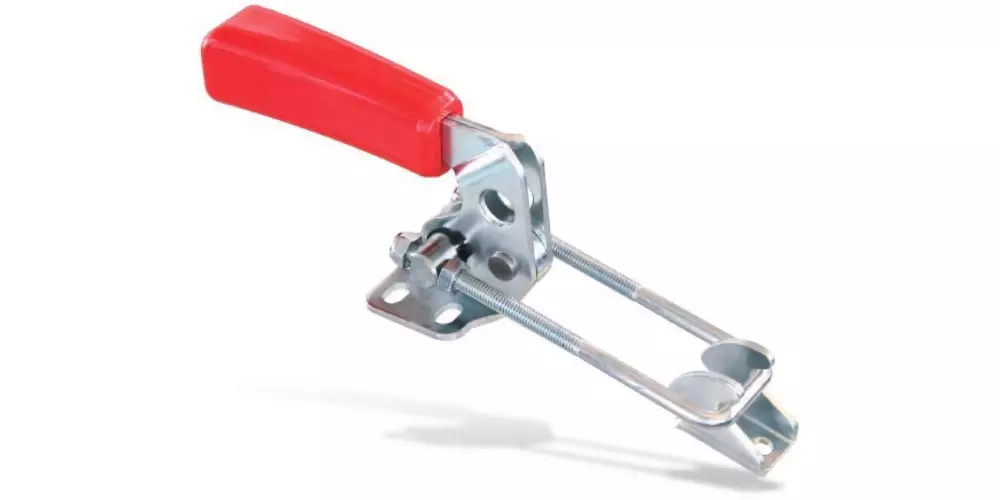

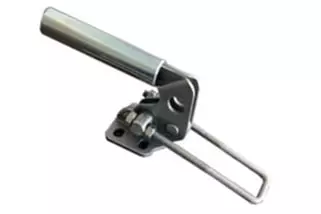

Der horizontale Verschlussspanner der Baureihe M40Y ist ein robuster Kniehebelspanner für das sichere und schnelle Spannen, Fixieren und Verschließen von Werkstücken und Vorrichtungen. Der ergonomische, ölbeständige Softgrip-Handgriff ermöglicht eine komfortable Bedienung. Die kompakte Bauform und die zuverlässige Spannmechanik machen ihn vielseitig einsetzbar im Maschinenbau, Vorrichtungsbau und in der industriellen Fertigung.
- Qualitätsstahl, verzinkt und passiviert (Baureihe M40Y)
- Rostfreie Edelstahlausführung für erhöhte Korrosionsbeständigkeit (Baureihe M40P)

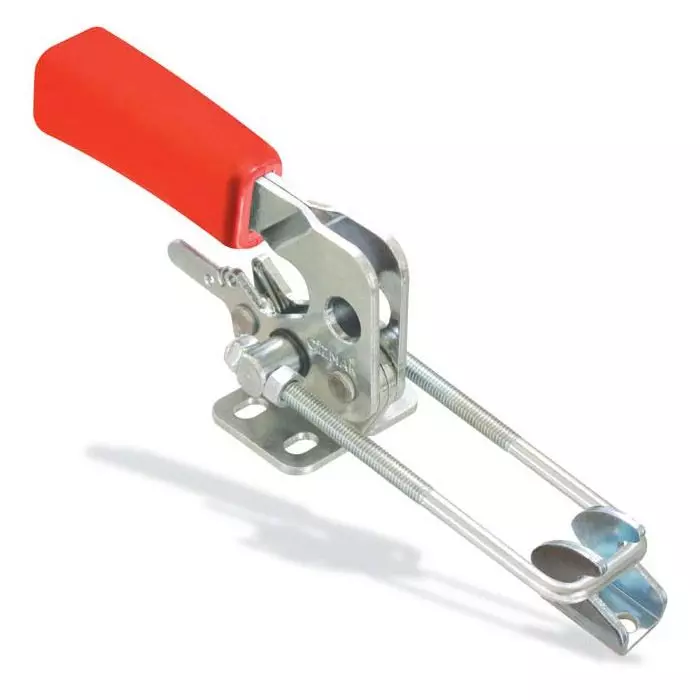

- Optional mit zusätzlicher Sicherheitsverriegelung (Baureihe M40S)
- Niete aus nichtrostendem Stahl in einsatzgehärteten Buchsen (außer Größe 1)
- Vergüteter Zugbügel und Spannhülse
- Mechanik mit präventiver Funktion zur Erhöhung der Bediener-Sicherheit
- Gefettete Lager- und Gelenkstellen für eine leichtgängige Bedienung
- Ölbeständiger, ergonomisch geformter Softgrip-Handgriff
- Komplett mit Zugbügel und Gegenhalter
- Alle Baugrößen mit unterschiedlichen Haltekräften verfügbar
- Alternative Zugbügel und Sonderausführungen auf Anfrage
- u.a. alternativ passend für 6848H, 6848HNI usw.
- Die CAD-Daten stehen unten zum kostenlosen Download bereit.
Produktvarianten & Bestellnummern
| Größe | F1 ⬅︎ [kN] | Bestellnummern | Preis ab [EUR] | ||||
|---|---|---|---|---|---|---|---|
| Stahl | Rostfrei | Verriegelung | Stahl | Rostfrei | Verriegelung | ||
| 1 | 1 | M40Y-1 | M40P-1 | – | 12,30€ | auf Anfrage | – |
| 2 | 1.6 | M40Y-2 | M40P-2 | M40S-2 | 13,40€ | auf Anfrage | 21,80€ |
| 3 | 3.2 | M40Y-3 | M40P-3 | M40S-3 | 16,20€ | auf Anfrage | 24,80€ |
| 4 | 7 | M40Y-4 | M40P-4 | M40S-4 | 28,90€ | auf Anfrage | 32,90€ |

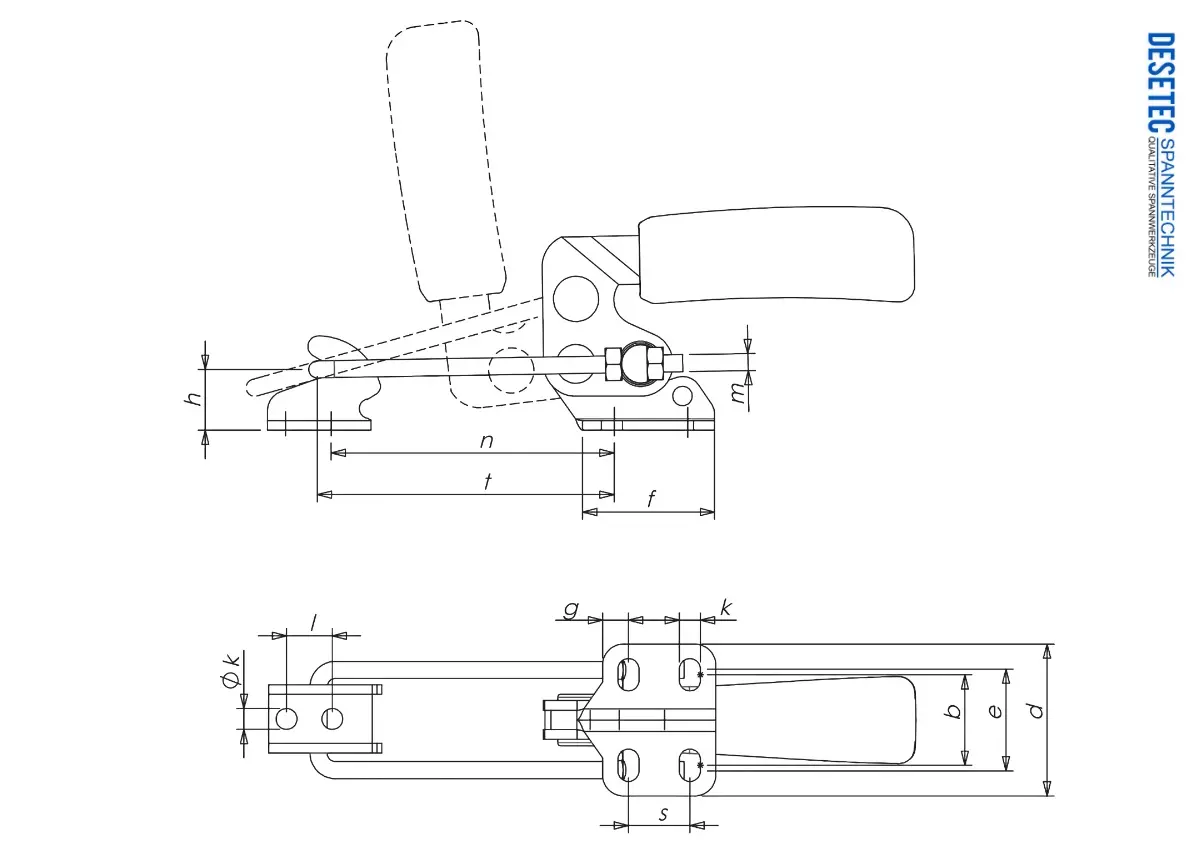

Technische Zeichnung und Abmessungen in [mm]
| Bestell. nummer | Größe | b | d | e | f | g | h | H | k | l | L | m | n min. | n max. | s | t min. | t max. | Verstellweg | Gewicht [g] | Ersatz- bügel |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M40Y-1 | 1 | 18.5 | 28 | 21 | 26.5 | 5.5 | 12 | 28 | 4.5 | 10 | 60 | M4 | 18 | 28 | 16 | 30 | 65 | 26 | 80 | MS40/4-0-1 |
| M40Y-2 | 2 | 19 | 38 | 24 | 26 | 6.5 | 12 | 43 | 5.2 | 11 | 70 | M4 | 38 | 70 | 13 | 42 | 74 | 832 | 150 | MS40/4-0-2 |
| M40Y-3 | 3 | 25 | 48 | 32 | 35 | 8 | 19 | 64 | 6.5 | 14 | 102 | M6 | 48 | 90 | 19 | 63 | 95 | 42 | 340 | MS40/4-2 |
| M40Y-4 | 4 | 36 | 65 | 45 | 51 | 9.5 | 25 | 84 | 8.5 | 19 | 140 | M8 | 65 | 120 | 32 | 72 | 127 | 55 | 685 | MS40/4-3 |

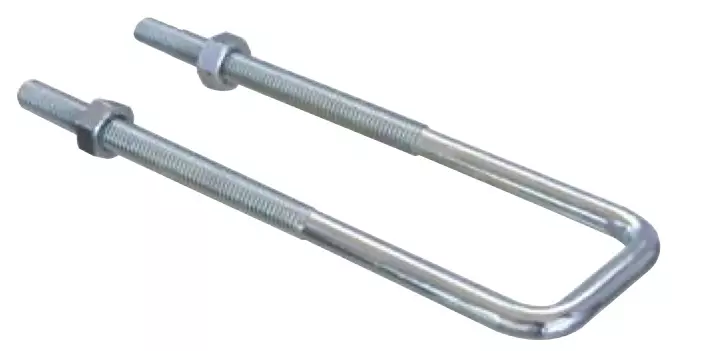

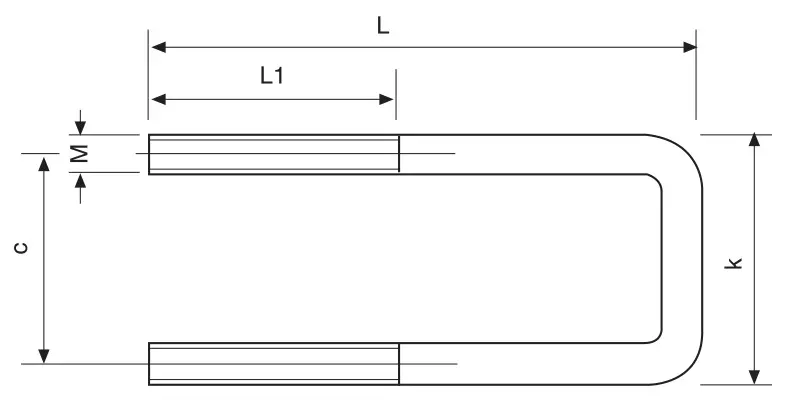

MS40/4 Zugbügel
Zugbügel, U-Bügel, U-Haken
- Qualitätsstahl verzinkt und passiviert
- optional in Edelstahlausführung verfügbar
- beliebige Längen nach Vorgaben lieferbar !
| Größe | M | L | L1 | c | k |
|---|---|---|---|---|---|
| 0-1 | M4 | 55 | 25 | 19 | 23 |
| 0-2 | M4 | 83 | 52 | 24 | 28 |
| 1 | M5 | 85 | 40 | 25 | 30 |
| 2 | M6 | 112 | 67 | 31 | 37 |
| 3 | M8 | 146 | 87 | 42 | 50 |
| 4 | M10 | 130 | 60 | 44.5 | 54.5 |
| 4-1 | M10 | 170 | 80 | 54 | 64 |

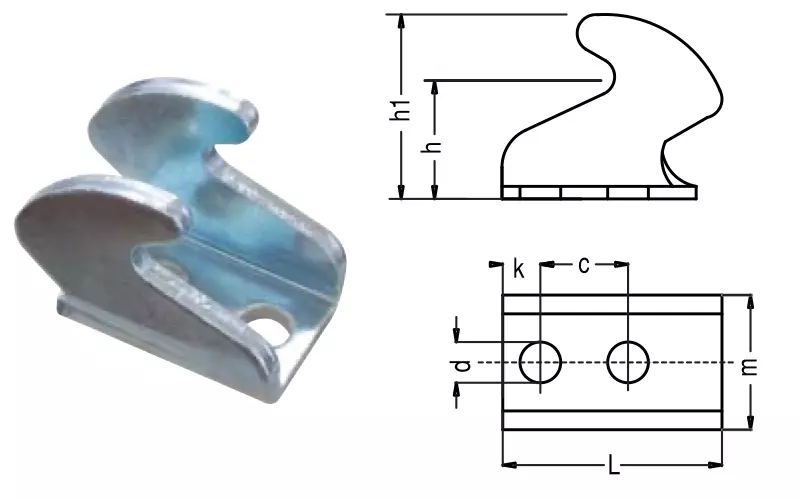

MS40/5 Gegenhalter
Gegenhalter, Gegenlager
- Qualitätsstahl verzinkt und passiviert
- optional in Edelstahlausführung verfügbar
- Modifikationen nach Kundenvorgaben sind möglich !
| Größe | d | c | k | l | m | h | h1 |
|---|---|---|---|---|---|---|---|
| 1 | 4.5 | 10 | 5 | 20 | 13.5 | 12 | 17.5 |
| 2 | 5.5 | 11 | 7.5 | 26 | 136 | 15 | 20 |
| 3 | 6.5 | 14 | 6 | 35 | 21.5 | 19 | 29 |
| 4 | 8.5 | 19 | 8 | 47 | 28 | 25 | 39 |
