Diese Baureihe unserer Waagrechtspanner / Horizontalspanner besteht aus leistungsstarken manuellen Kniehebelspannern zur sicheren und wiederholgenauen Fixierung von Werkstücken. Dank des bewährten Kniehebelprinzips erreichen diese Horizontal-Kniehebelspanner eine hohe Haltekraft bei geringem Bedienaufwand und eignen sich ideal für Montage-, Bearbeitungs- und Prüfprozesse im industriellen Einsatz.
Die Edelstahlausführungen eignen sich besonders für Anwendungen in korrosiven Umgebungen oder in der Lebensmittel- und Pharmaindustrie.
| Modell-Nr. | Haltekraft [N] | Gewicht [g] | Basis Montage | Spannarm | Spannarm- Öffnungswinkel | Handgriff- Öffnungswinkel | Material |
|---|---|---|---|---|---|---|---|
| DST-21385 | 3000 | 560 | waagrecht | U-Spannarm | 80° | 89° | Stahl |
| DST-20235 | 3330 | 700 | waagrecht | U-Spannarm | 85° | 50° | Stahl |
| DST-20235-SS | 3330 | 700 | waagrecht | U-Spannarm | 85° | 50° | Edelstahl |
| DST-20236 | 3330 | 700 | senkrecht | U-Spannarm | 85° | 50° | Stahl |
| DST-204-G | 6360 | 1220 | waagrecht | offener Spannarm | 91° | 94° | Stahl |
| DST-204-GL | 6360 | 1220 | waagrecht | langer Spannarm | 91° | 94° | Stahl |
| Modell-Nr. | Haltekraft (N) |
Bauhöhe (mm) |
Länge (mm) |
Spannarm (mm) |
Spannarm- Winkel |
Handgriff- Winkel |
Fuß | Material | Gewicht (g) |
Link |
|---|---|---|---|---|---|---|---|---|---|---|

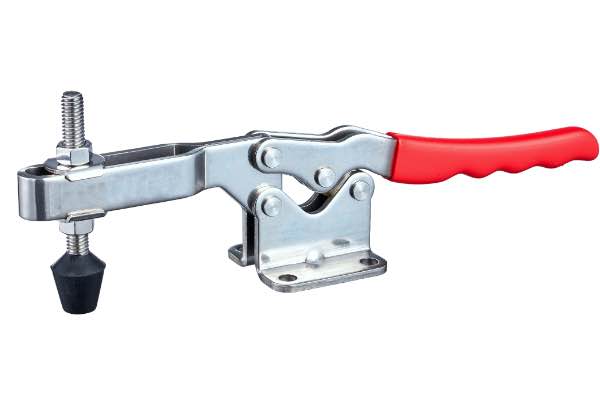

| DST-20235 | 3330 | 62.5 | 296 | 107 | 85° | 50° | Waagrecht | Stahl | 700 | DETAILS |

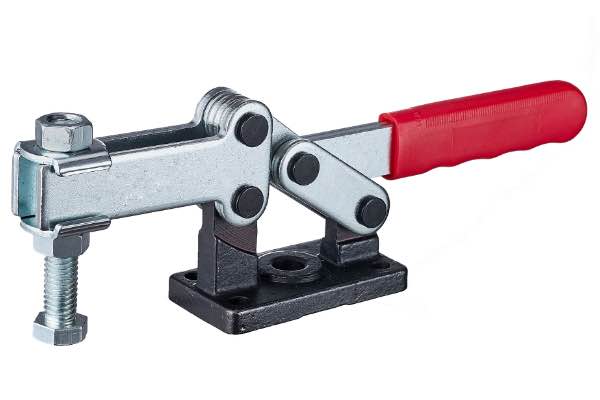

| DST-204-G | 6360 | 84 | 275 | 76.5 | 91° | 94° | Waagrecht | Stahl | 1220 | DETAILS |

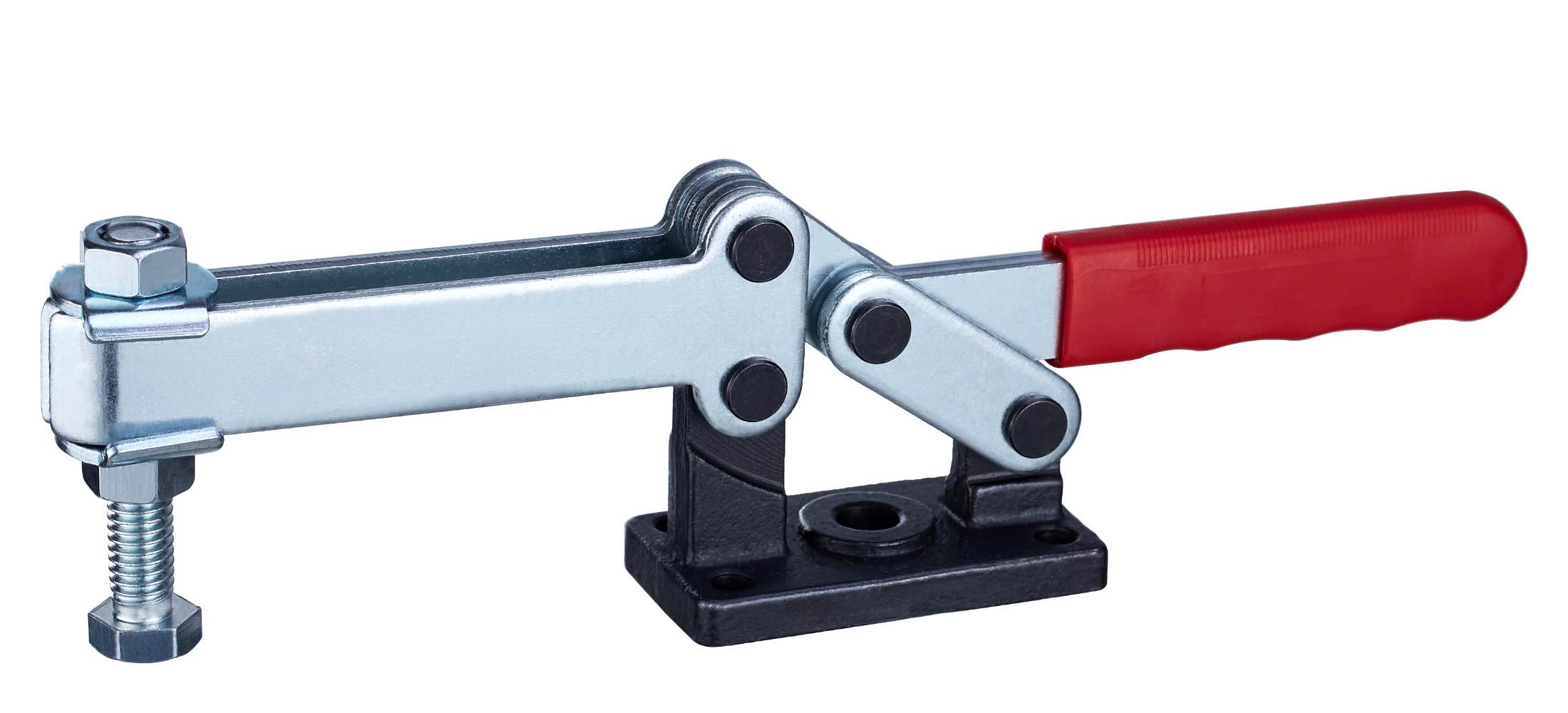

| DST-204-GL | 6360 | 84 | 275 | 76.5 | 91° | 94° | Waagrecht | Stahl | 1220 | DETAILS |

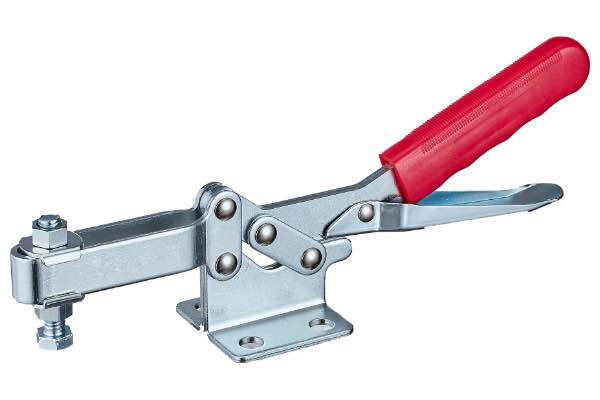

| DST-21385 | 3000 | 56.5 | 268 | 84.5 | 80° | 89° | Waagrecht | Stahl | 560 | DETAILS |
| DST-20235-SS | 3330 | 62.5 | 296 | 107 | 85° | 50° | Waagrecht | Edelstahl | 700 | DETAILS |

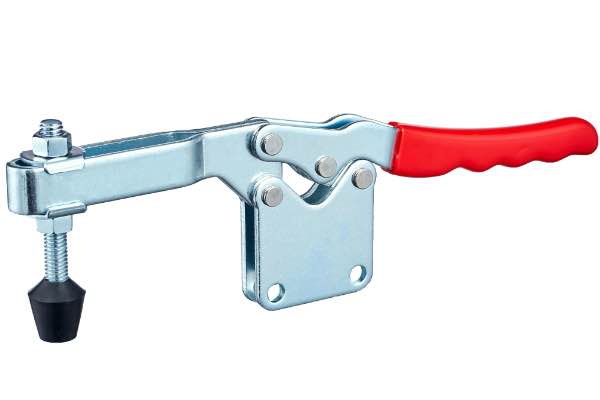

| DST-20236 | 3330 | 81.9 | 296 | 107 | 85° | 50° | Senkrecht | Stahl | 700 | DETAILS |
