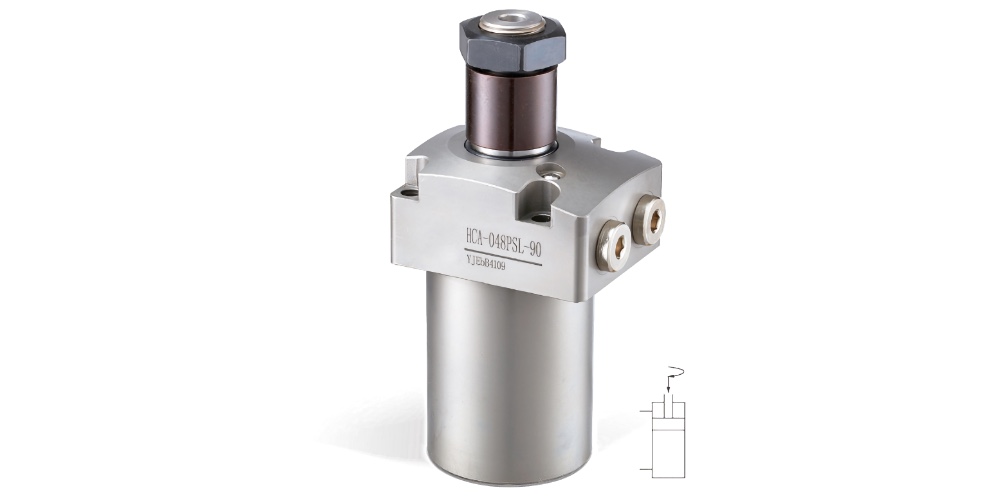

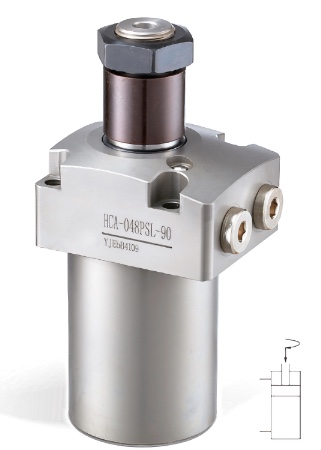

HCA-P Hydraulischer Schwenkpanner - Schwenkspannzylinder
Hydraulischer Schwenkspannzylinder - doppelt wirkend:
- Kompakte Baugröße für einen Einsatz in sehr engen Räumlichkeiten
- robuste, zuverlässige und langlebige Bauweise
- Die Innenoberflächen des Zylinders gewährleisten durch spezielle Behandlungen eine maximale Leichtläufigkeit, besonders hohe Leistungsfähigkeit und lange Lebensdauer.
- Hohe Spannkräfte von bis zu 25kN (siehe Tabelle)
- Die Spannkraft ist abhängig von der Spanneisenlänge und dem Hydraulikdruck
- Min. Betriebsdruck : 15 bar (kgf/cm2)
- Max. Betriebsdruck : 70 bar (kgf/cm2)
- Betriebstemperatur : -10 ~ +70°C
- Zugelassene Flüssigkeit:Universal-Mineral-Hydrauliköl (entsprechend ISO-VG32)
- u.a. alternativ passend für LKA, CHA-P usw...
Hinweise :
- Vermeiden Sie zu hohe Spanngeschwindigkeiten !
- Um die Spanngeschwindigkeiten gezielter kontrollieren zu können, wird der Einsatz eines Ölmengenregelventils (Durchflussregelventils) empfohlen.
- Auf Wunsch optional mit Spanneisen lieferbar
- Modifizierungen nach Kundenwunsch sind realisierbar
- CAD-Daten und Preise auf Anfrage ! KURZE LIEFERZEITEN !!
Beispiel-Bestellcode:
HCA-040PSL-90
Baureihe – Baugröße – Spannarm – Schwenkrichtung – Schwenkwinkel
| BAUREIHE | HCA | |
| Baugröße/ Außendurchmesser des Zylinders |
036 :ØI = 36mm
040 :ØI = 40mm 048 :ØI = 48mm 055 :ØI = 55mm 065 :ØI = 65mm
075 :ØI = 75mm 105 :ØI = 105mm |
|
| Serienbezeichnung | P : Schwenkspanner Serie | |
| Spannarm-Variante | S : einseitiger Spannarm D : doppelseitiger Spannarm |
|
| Schwenkrichtung | R : Rechts (im Uhrzeigersinn) L : Links (gegen Uhrzeigersinn) |
|
| Schwenkwinkel | Standardwinkel : 90° (±2°) optional : 30° (±2°), 45° (±2°), 60° (±2°) |
| Model | Spannkraft bei 70 bar | Schwenkhub | Spannhub | Gesamthub | Ölbedarf Spannen | Ölbedarf Entspannen | eff. Kolbenfläche Spannen | eff. Kolbenfläche Entspannen |
|---|---|---|---|---|---|---|---|---|
| [kN] | [mm] | [mm] | [mm] | [cm³] | [cm³] | [cm²] | [cm²] | |
| HCA-36P | 2.38 | 8 | 8 | 16 | 5.4 | 7.9 | 3.4 | 4.9 |
| HCA-40P | 2.84 | 10 | 8 | 18 | 7.4 | 11.9 | 4.06 | 6.6 |
| HCA-48P | 4.34 | 12.5 | 8 | 20.5 | 12.7 | 20.9 | 6.2 | 10.2 |
| HCA-55P | 7.21 | 13.5 | 10 | 23.5 | 24.2 | 35.7 | 10.3 | 15.2 |
| HCA-65P | 8.80 | 16.5 | 10 | 26.5 | 33.3 | 52 | 12.57 | 19.63 |
| HCA-75P | 16.31 | 18.5 | 10 | 28.5 | 66.4 | 94.6 | 23.3 | 33.17 |
| HCA-105P | 25.83 | 23 | 13 | 36 | 132.9 | 190.1 | 36.9 | 52.78 |

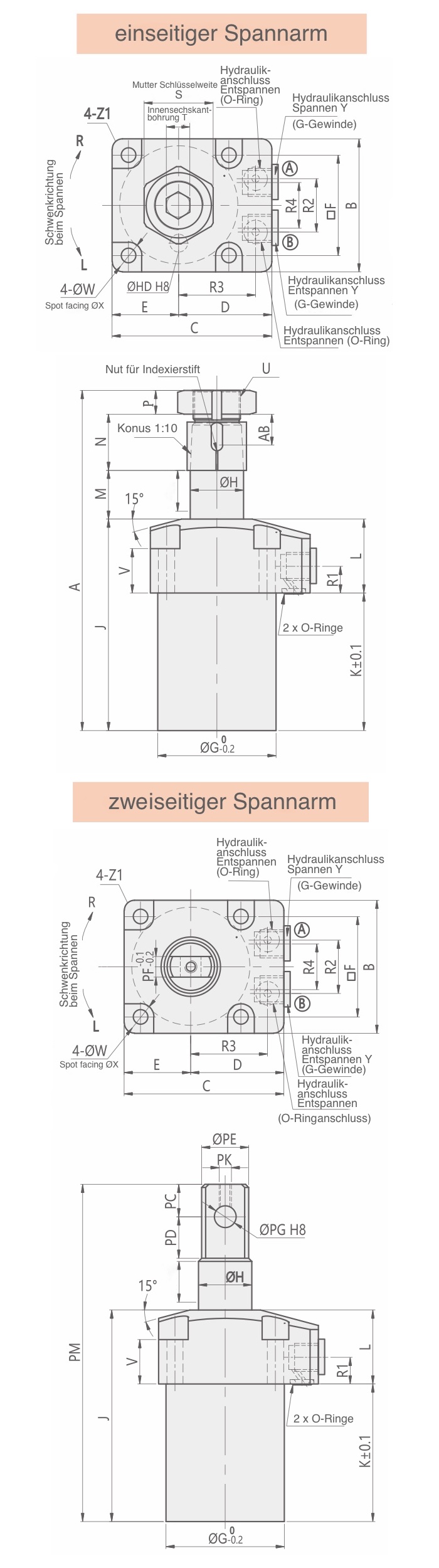

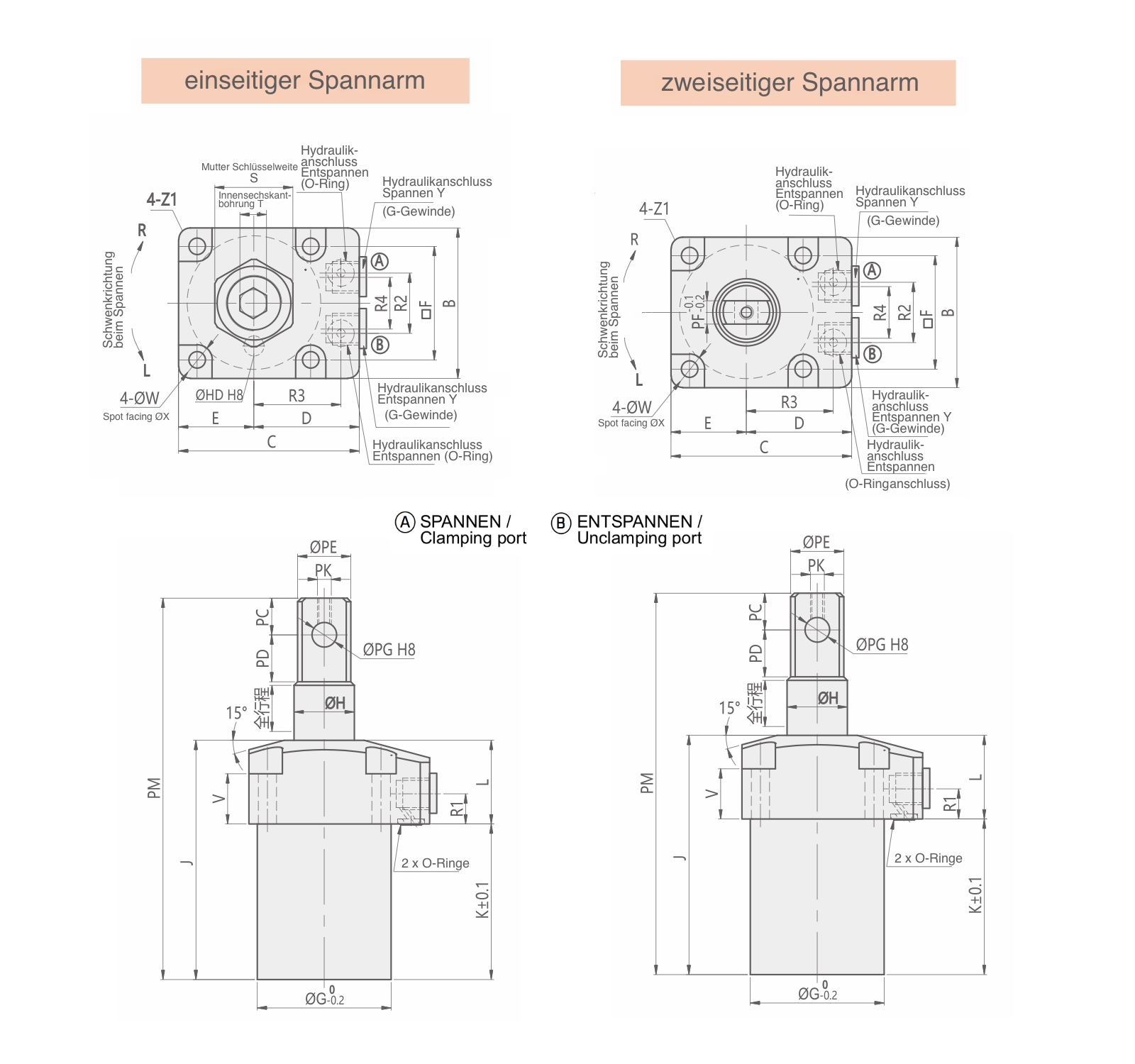

Technische Zeichnung HCA-P Schwenkspanner - Alle Maße in Millimetern (mm)
| Modell | A | B | C | PF | E | F | G | H | J | K | L | M | N* | P* | R1 | R2 | R3 | R4 | S* | T* | U* | V | W | X | Y | Z1 | PE | PC | PD | AB | O-Ring | PK | PG | PM | HD | Indexierstift |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HCA-036P | 117 | 38 | 48 | 8 | 19 | 30.5 | 35 | 14 | 77 | 48.5 | 28.5 | 17.5 | 16 | 6.5 | 12.5 | 18 | 22.5 | 16.2 | 19 | 5 | M12x 1.5(12Nm) |
20 | 4.3 | 8 | G1/8 | R3 | 12 | 8 | 9 | 9 | P7 | M3 | 6 | 113 | 3+0.0140 | Ø3(h8)x8 |
| HCA-040P | 131 | 45 | 55 | 8 | 22.5 | 35 | 39 | 18 | 83 | 54 | 29 | 20 | 20 | 8 | 12.5 | 22 | 25 | 20 | 22 | 6 | M14x 1.5(26Nm) |
19.5 | 5.5 | 9.5 | G1/8 | R3 | 16 | 8 | 9 | 10.5 | P7 | M3 | 6 | 121.5 | 4+0.0180 | Ø4(h8)x10 |
| HCA-048P | 148.5 | 50 | 60 | 10 | 25 | 40 | 47 | 22.4 | 92 | 61 | 31 | 22.5 | 25 | 9 | 12.5 | 24 | 28 | 22 | 27 | 6 | M18 1.5(51Nm) |
20 | 5.5 | 9.5 | G1/8 | R3 | 20.4 | 10 | 11 | 10.5 | P7 | M4 | 8 | 137 | 4+0.0180 | Ø4(h8)x10 |
| HCA-055P | 158.5 | 57 | 66 | 12 | 28.5 | 46 | 53 | 25 | 99 | 66 | 33 | 25.5 | 25 | 9 | 12.5 | 28 | 30.5 | 26 | 30 | 8 | M20 1.5(60Nm) |
20 | 6.7 | 11 | G1/8 | R5 | 23 | 12 | 13 | 10.5 | P7 | M5 | 10 | 151 | 5+0.0180 | Ø5(h8)x10 |
| HCA-065P | 178.5 | 70 | 82 | 16 | 35 | 56 | 63 | 30 | 113 | 77 | 36 | 28.5 | 27 | 10 | 14 | 36 | 36 | 30 | 36 | 8 | M24 1.5(86Nm) |
19.5 | 6 | 14 | G1/4 | R6 | 28 | 14 | 15 | 12.5 | P8 | M6 | 12 | 172 | 6+0.0180 | Ø6(h8)x12 |
| HCA-075P | 201.5 | 86 | 96 | 18 | 43 | 68 | 78 | 35.5 | 124.5 | 84 | 40.5 | 30 | 35 | 12 | 14 | 45 | 42 | 38 | 46 | 10 | M30 1.5(120Nm) |
20 | 11 | 17.5 | G1/4 | R7 | 33.5 | 19 | 20 | 12.5 | P8 | M6 | 16 | 195 | 6+0.0180 | Ø6(h8)x12 |
| HCA-105P | 244 | 108 | 120 | 22 | 54 | 88 | 100 | 45 | 148.5 | 97 | 51.5 | 37.5 | 45 | 13 | 21 | 50 | 57 | 50 | 55 | 14 | M39 1.5(180Nm) |
26 | 14 | 20 | G3/8 | R10 | 43 | 24 | 25 | 14.5 | P10 | M8 | 20 | 236.5 | 6+0.0180 | Ø6(h8)x14 |
* N= Spanneisendicke, P= Nutweite, S= Schlüsselweite Nut, T= Innensechskantbohrung, U= empf. Anzugsmoment
Wichtige Hinweise:
- Spannarm/Spanneisen gehört nicht zum Lieferumfang.

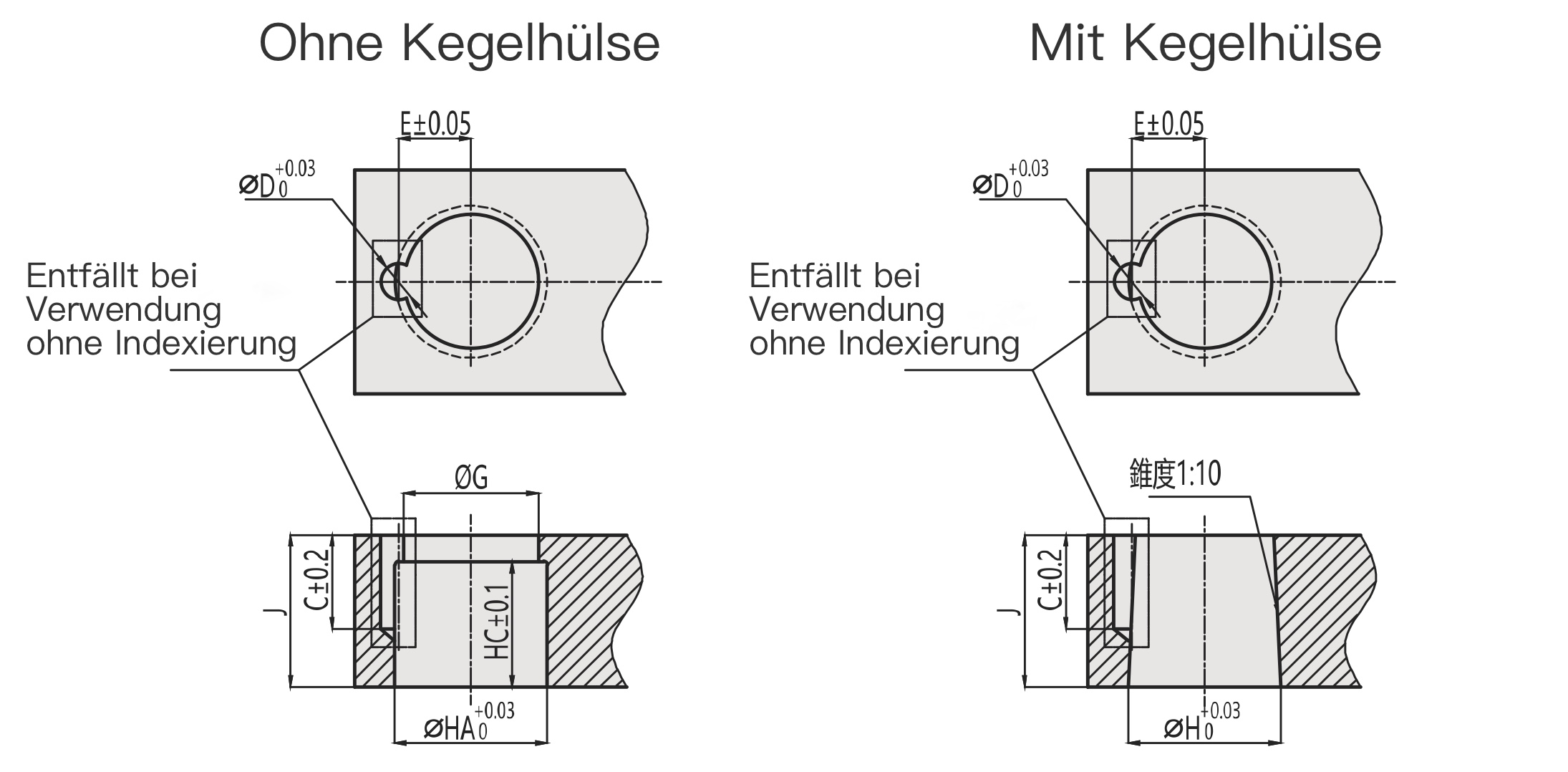

- Entnehmen Sie die Abmessungen des passenden anzufertigenden Spanneisens der nachfolgenden Tabelle [mm].
| MODEL | HCA-36P | HCA-40P | HCA-48P | HCA-55P | HCA-65P | HCA-75P | HCA-105P |
|---|---|---|---|---|---|---|---|
| HA | 16 (+0.027/0) | 20 (+0.033/0) | 25 (+0.033/0) | 28 (+0.033/0) | 34 (+0.039/0) | 40 (+0.039/0) | 49 (+0.039/0) |
| HC | 13 | 16 | 21 | 20 | 22 | 29 | 38 |
| C | 9 | 10.5 | 10.5 | 10.5 | 12.5 | 12.5 | 14.5 |
| D | 3 (+0.014/0) | 4 (+0.018/0) | 4 (+0.018/0) | 5 (+0.018/0) | 6 (+0.018/0) | 6 (+0.018/0) | 6 (+0.018/0) |
| E | 7.55 | 9.1 | 11.1 | 12.6 | 15.1 | 18.1 | 22.6 |
| G | 13 | 17 | 21 | 24 | 28.5 | 34 | 42 |
| H | 14 (-0.016/-0.0340) | 18 (-0.016/-0.0340) | 22.4 (-0.020/-0.041) | 25 (-0.020/-0.041) | 30 (-0.020/-0.041) | 35.5 (-0.025/-0.050) | 45 (-0.025/-0.050) |
| J | 16 | 20 | 25 | 25 | 27 | 35 | 45 |
