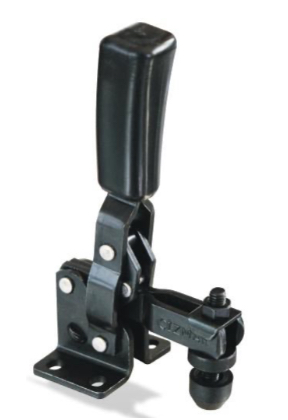

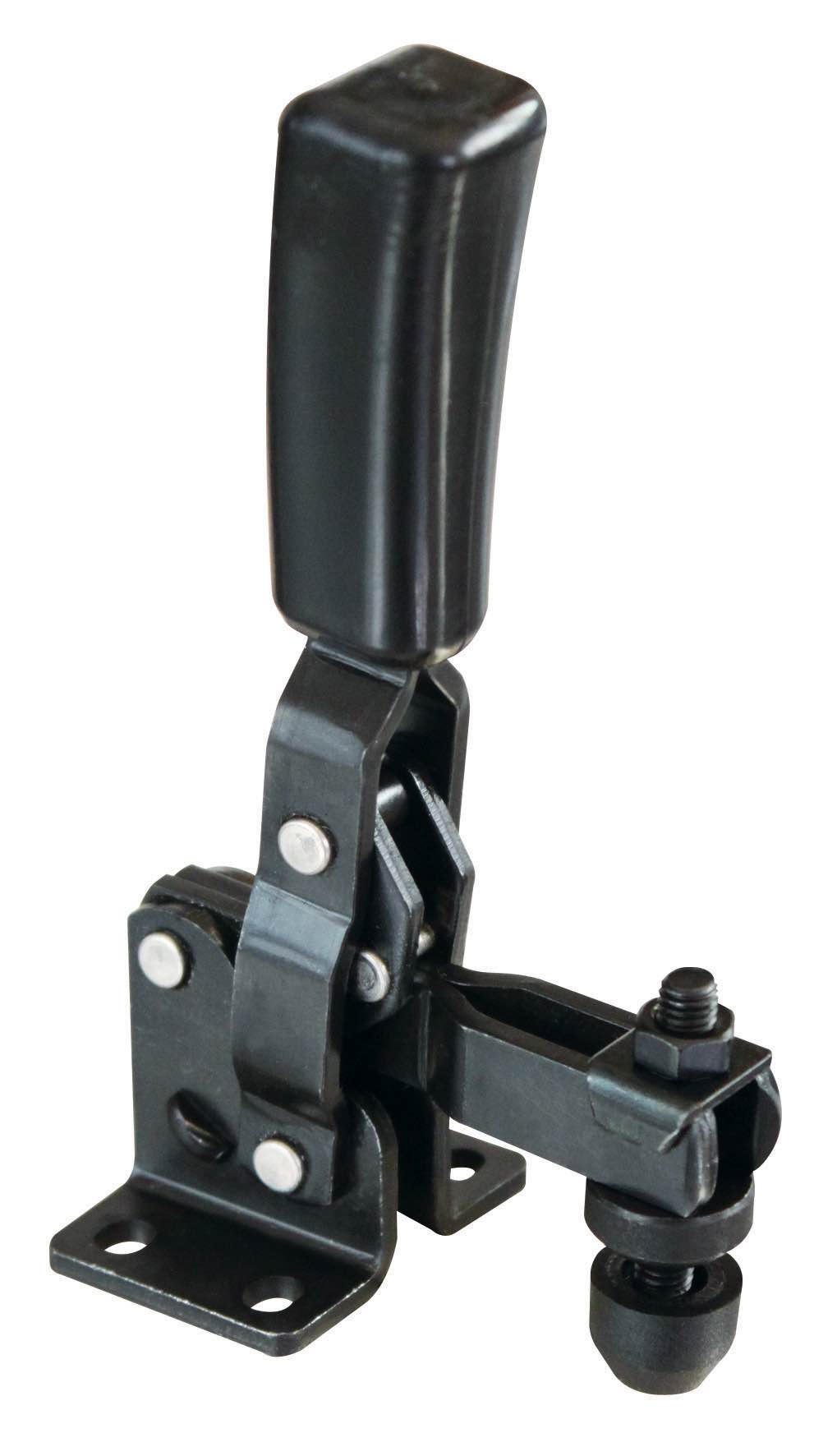

Schwarze, senkrechte Schnellspanner / Kniehebelspanner :
- Senkrechtspanner-Vertikalspanner mit waagrechtem Fuß
- Qualitätsstahl verzinkt und passiviert
- mattschwarze Oberflächen verhindern Reflekionen beim Fotografieren.
- verstellbarer offener Haltearm mit Verliersicherung der Andrückschraube an den Enden
- Niete aus nichtrostendem Stahl in einsatzgehärteten Buchsen (ausgen. Größe 0 und 1)
- Gefettete Lager- und Gelenkstellen
- Mechanik mit präventiver Funktion zur Erhöhung der Bediener-Sicherheit
- Komplett mit vergüteter, verzinkter Andrückschraube mit Mutter und Scheibe (FK 8.8)
- Hochwertiger Gummi-Druckstück bildet mit der Andrückschraube eine gesamte Einheit
- Gummi-Druckstück ist öl- und hitzebeständig
- Ölbeständiger schwarzer Handgriff, robust und ergonomisch geformt
- u.a. alternatif passend zu 6800B usw...

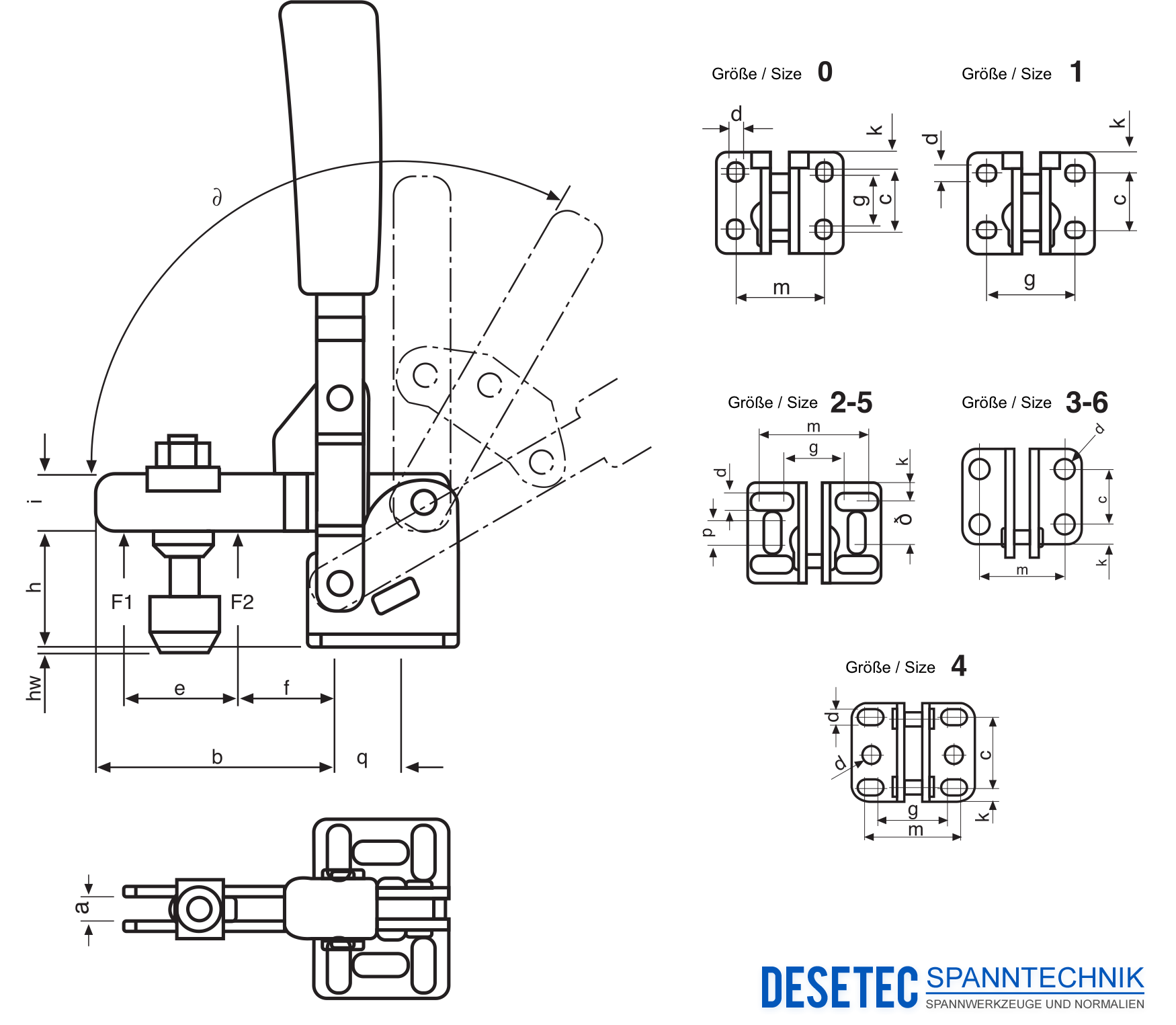

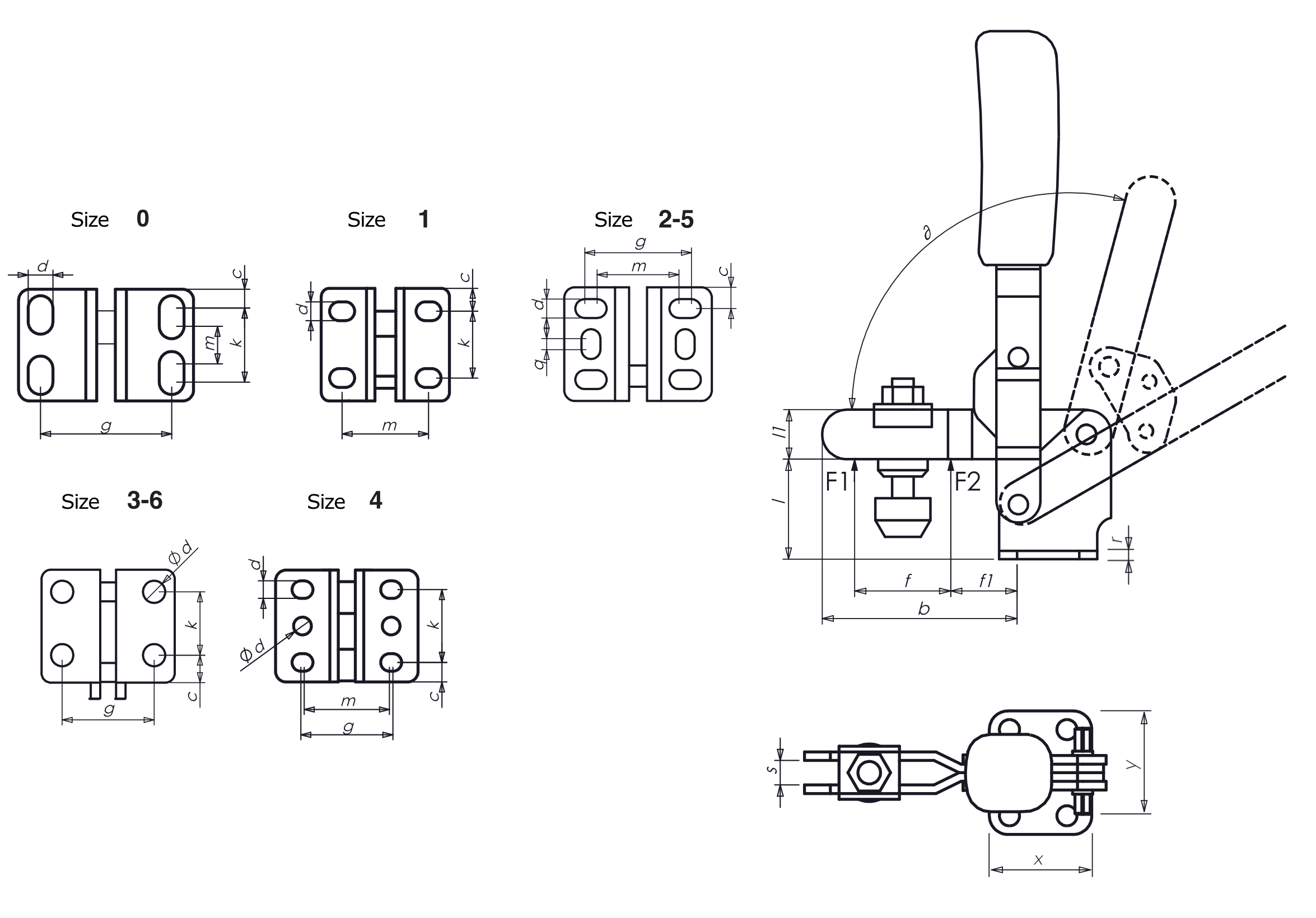

- CAD-Daten stehen weiter unten zum Downloaden zur Verfügung !
Produktdaten & Varianten
Bestell-
nummer |
Größe |
F1 |
F2 |
Gesamt-
höhe |
Gesamt-
länge |
Andruck-
schraube |
Gewicht |
Preis |
CAD |
PDF |
| [kN] | [kN] | [mm] | [mm] | [M x L] | [g] | [EUR] |
| M10K-0 |
0 |
0.5 |
0.7 |
100 |
50 |
M4 x 25 |
86 |
14.70 €
|
|
|
| M10K-1 |
1 |
0.8 |
1.1 |
109 |
60 |
M5 x 30 |
130 |
15.60 €
|
|
|
| M10K-2 |
2 |
1 |
1.2 |
135 |
78 |
M6 x 35 |
202 |
17.40 €
|
|
|
| M10K-3 |
3 |
1.8 |
2.5 |
190 |
112 |
M8 x 45 |
443 |
21.50 €
|
|
|
| M10K-4 |
4 |
2 |
3 |
230 |
140 |
M8 x 65 |
738 |
25.40 €
|
|
|
| M10K-5 |
5 |
3 |
5 |
265 |
190 |
M12 x 80 |
1500 |
38.90 €
|
|
|
| M10K-6 |
6 |
3.5 |
5.5 |
300 |
230 |
M12 x 110 |
2180 |
51.60 €
|
|
|
| Größe | a | b | c | d | e | f | g | h | i | k | l | m | n | p | q | ∂ | CAD | Bestell
nummer |
|---|
| 0 |
5 |
34 |
13.5 |
4.5 |
16 |
10 |
8.5 |
17 |
8 |
4.5 |
- |
25 |
- |
- |
10 |
88° |
|
M10K-0 |
| 1 |
5.5 |
41 |
16 |
4.5 |
19 |
11 |
26.5 |
19.5 |
10 |
5.5 |
- |
- |
- |
- |
12 |
88° |
|
M10K-1 |
| 2 |
6.2 |
51 |
20 |
5.3 |
24 |
10 |
23 |
26 |
12 |
6 |
11 |
30 |
26 |
3 |
13 |
100° |
|
M10K-2 |
| 3 |
8.5 |
72 |
20 |
7 |
29 |
27 |
- |
36 |
18 |
7.5 |
- |
32 |
- |
- |
16 |
105° |
|
M10K-3 |
| 4 |
9 |
101 |
34.5 |
8.5 |
61 |
30 |
34 |
48 |
20 |
9.25 |
17 |
45 |
- |
- |
22 |
105° |
|
M10K-4 |
| 5 |
14 |
137 |
45 |
8.5 |
88 |
40 |
45 |
55 |
25 |
10.5 |
25 |
50 |
45 |
5 |
31.5 |
115° |
|
M10K-5 |
| 6 |
14 |
165 |
50 |
10.5 |
90 |
55 |
- |
70 |
30 |
13 |
- |
55 |
- |
- |
35 |
115° |
|
M10K-6 |
