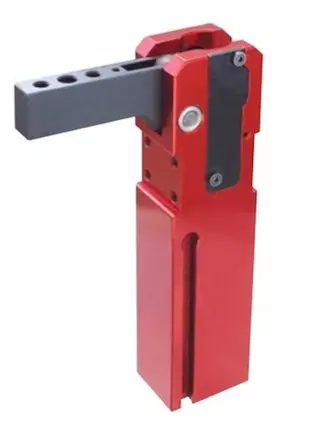

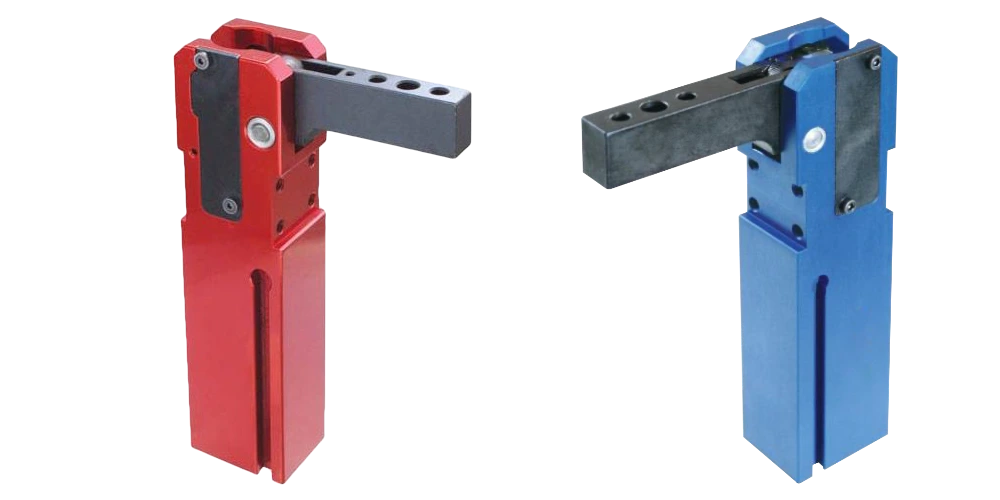

Pneumatik Kraftspanner / Kniehebelspanner :
- Mini Ausführung in Blockversion / Monoblockweise
- geringes Gewicht und besonders kompakte Bauweise
- Kraftspanner mit Kniehebel-Mechanismus und Übertotpunktverriegelung
- Durch die mechanische Selbsthemmung bleibt die aufgebaute Spannkraft selbst bei einer Druckwegnahme erhalten.
- Eine manuelle Entriegelung bei Druckabfall ist möglich !

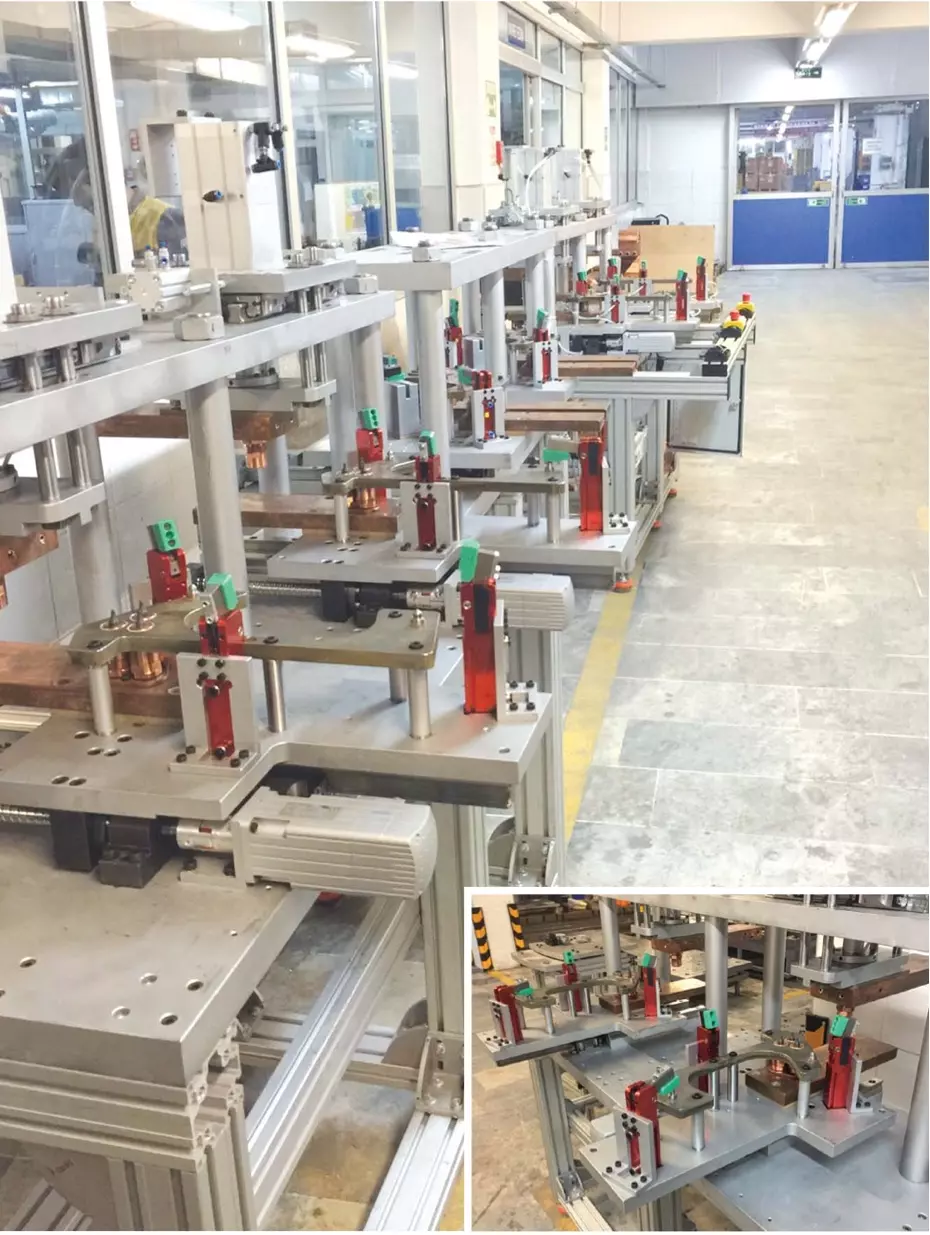

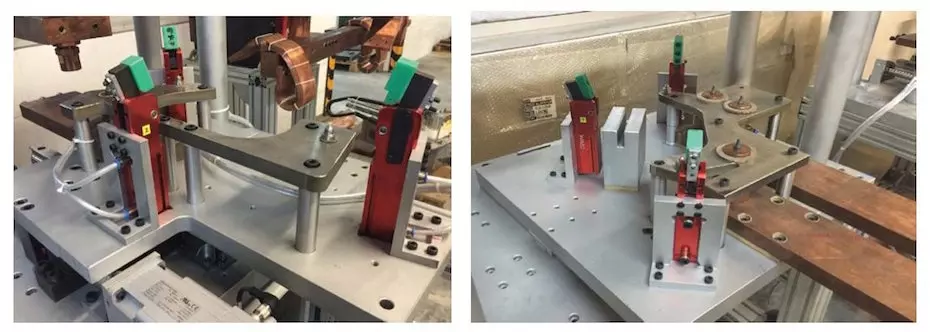

- u.a besonders geeignet für Spann- und Greiftechnik.
- Hochfestes Aluminiumgehäuse, rot eloxiert.
- Der verbaute Magnetkolben ermöglicht eine Endlagenabfrage (Positionsabfrage)
- Spannarm aus Stahl brüniert, mit drei Bohrungen.
- doppelt wirkend - max. Betriebsdruck 6 bar !
- Unsere Pneumatikspanner sind mit Produkten von Mitanbietern 1:1 austauschbar und kurzfristig lieferbar !
- Zeitlich begrenzte Aktionspreise !
Produktdatenblatt (Download)
| Größe | Spannmoment
[Nm] | Haltemoment
[Nm] | Gewicht
[g] | Preis
[EUR] | CAD | Bestell-
nummer |
|---|
| 20 |
15 |
54 |
550 |
295,- |
|
P10-20 |
| 25 |
25 |
74 |
850 |
365,- |
|
P10-25 |

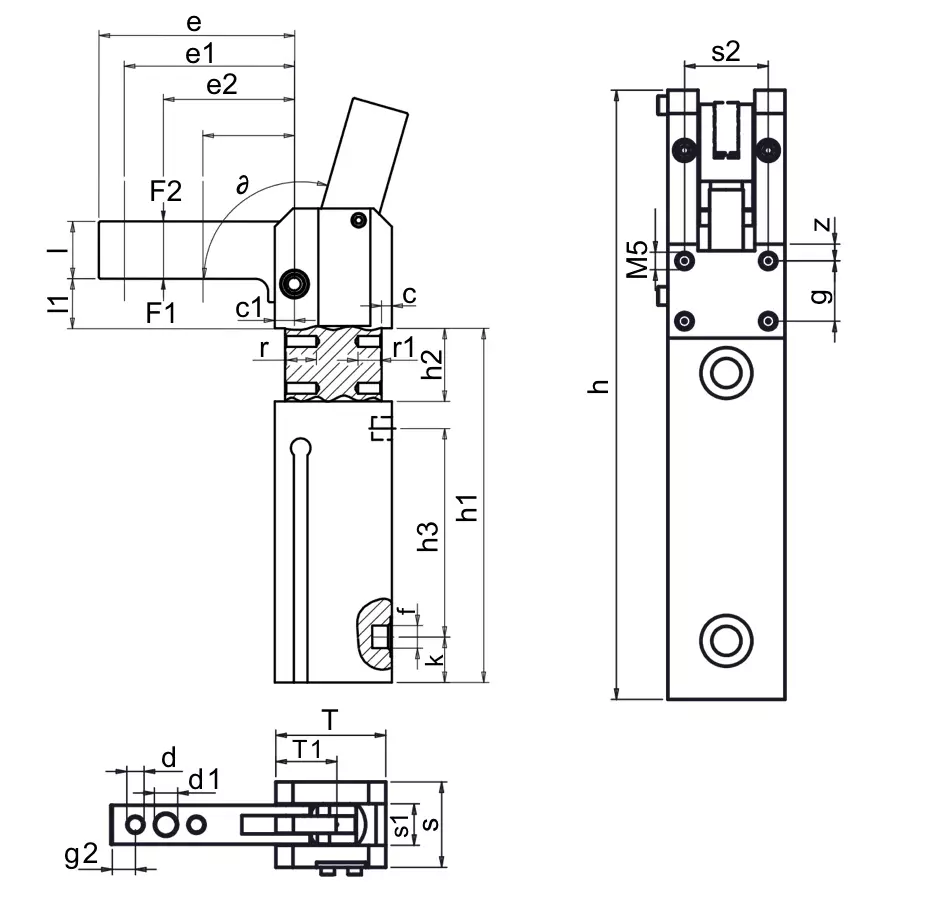

| Größe | c | c1 | d | d1 | e | e1 | e2 | e3 | f | g | g2 | h | h1 | h2 | h3 | k | l | l1 | r | r1 | s | s1 | s2 | T | T1 | z | ∂ | Kolben-Ø |
|---|
| 20 |
3 |
7 |
5 |
6.5 |
6o |
52 |
42 |
32 |
G1/8 |
15 |
8 |
158 |
120 |
25 |
69 |
15 |
18 |
15 |
8 |
6 |
30 |
12 |
20 |
39 |
22 |
5 |
105° |
20 |
| 25 |
4 |
7.5 |
6 |
8.5 |
75 |
65 |
52.5 |
40 |
G178 |
18 |
10 |
182 |
136 |
28 |
80 |
17.5 |
22 |
19 |
8 |
6 |
35 |
16 |
25 |
45 |
25 |
5 |
105° |
25 |
