Pneumatischer Schwenkspanner mit Magnetkolben und T-Nut

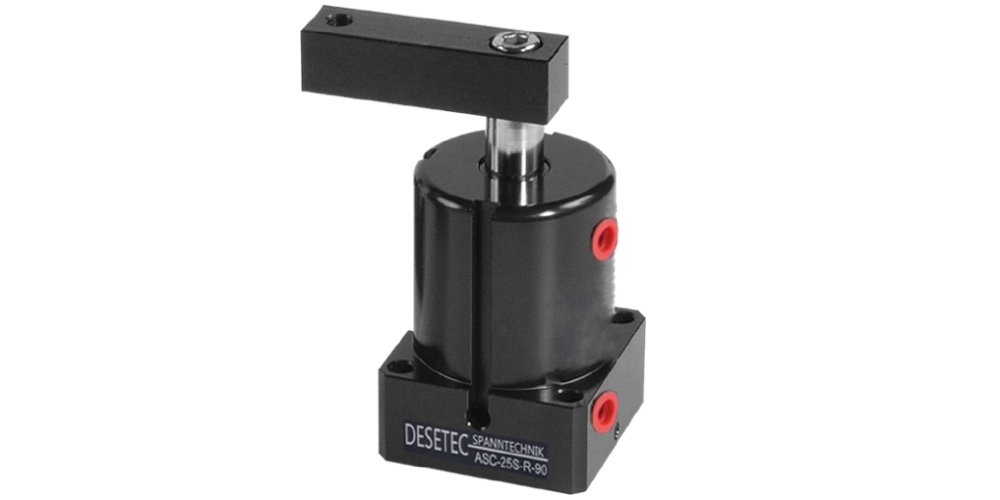

Schwenkspanner, pneumatisch - Schwenkspannzylinder :
- Kleine kompakte Baugrößen mit kleinem Platzbedarf
- Ausführung mit Magnetkolben, die eine externe Endlagenabfrage ermöglicht.
- Material: Grundkörper aus hochfester Aluminiumlegierung, korrosionsbeständig
- Material: Spannarm aus Vergütungsstahl C45
- Kolbendurchmesser 25mm, 32mm, 40mm und 50mm, 63mm
- Spannkräfte von 0,24kN bis 1,16kN
- doppelt wirkender, langlebiger Pneumatikzylinder
- Auslieferung komplett mit Spannarm
- Betriebsdruck : 4 bis 7 bar
Hinweis :
- Medium : trockene, gefilterte Druckluft. Ölzufuhr ist nicht erforderlich !
- Sonderausführungen sind auf Anfrage lieferbar.
- kurze Lieferzeiten !
- CAD-Daten stehen weiter unten zum Downloaden zur Verfügung !
Produktdatenblatt (Download)
Beispiel Bestellnummer:
ASC-MS25S-R90
Serie – Kolben-Innendurchmesser – Spannarmausführung – Schwenkrichtung – Schwenkwinkel
| ① | ASC-MS | Serie | ASC-MS |
|---|---|---|---|
| ② | 25 | Kolben-Innendurchmesser | Φ25, Φ32, Φ40, Φ50, Φ63 (mm) |
| ③ | S | Spannarm Variante | S :einseitiger Spannarm D :doppelseitiger Spannarm |
| ④ | R | Schwenkrichtung | R :Rechts (Uhrzeigersinn) L :Links (gegen Uhrzeigersinn) N :0° - Keine Schwenkbewegung |
| ⑤ | 90 | Schwenkwinkel | Standardwinkel : 90° (±2°) optionale Winkel : 45° ±(2°), 60° (±2°) Sonderschwenkwinkel sind auf Anfrage lieferbar ! |
Spezifikationen und Bestellnummern
| Model-No. | Kolbenstange Ausführung | Spannkraft bei 7 bar | Schwenkhub | Spannhub | Gesamthub | Kolben-Ø | Preise ab |
|---|---|---|---|---|---|---|---|
| [kN] | [mm] | [mm] | [mm] | [mm] | [EUR] | ||
| ASC-MS25 | Standard | 0,24 | 9 | 13 | 22 | 25 | a. A. |
| ASC-MS32 | Standard | 0,42 | 11 | 15 | 26 | 32 | a. A. |
| ASC-MS40 | Standard | 0,74 | 11 | 15 | 26 | 40 | a. A. |
| ASC-MS50 | Standard | 1,16 | 13 | 17 | 30 | 50 | a. A. |
| ASC-MS63 | Standard | 1,96 | 13 | 17 | 30 | 63 | a. A. |
| ASC-MS63-E | Verlängert | 1,96 | 13 | 34 | 47 | 63 | a. A. |
Gewichte in [kg]
| MODEL | Standard Hub | S / D |
|---|---|---|
| ASC-MS25 | 0.4 | 0.4 |
| ASC-MS32 | 0.7 | 0.7 / 0.9 |
| ASC-MS40 | 0.9 | 0.9 / 1.1 |
| ASC-MS50 | 1.6 | 1.6 / 1.8 |
| ASC-MS63 | 2.3 | 2.3 / 2.4 |

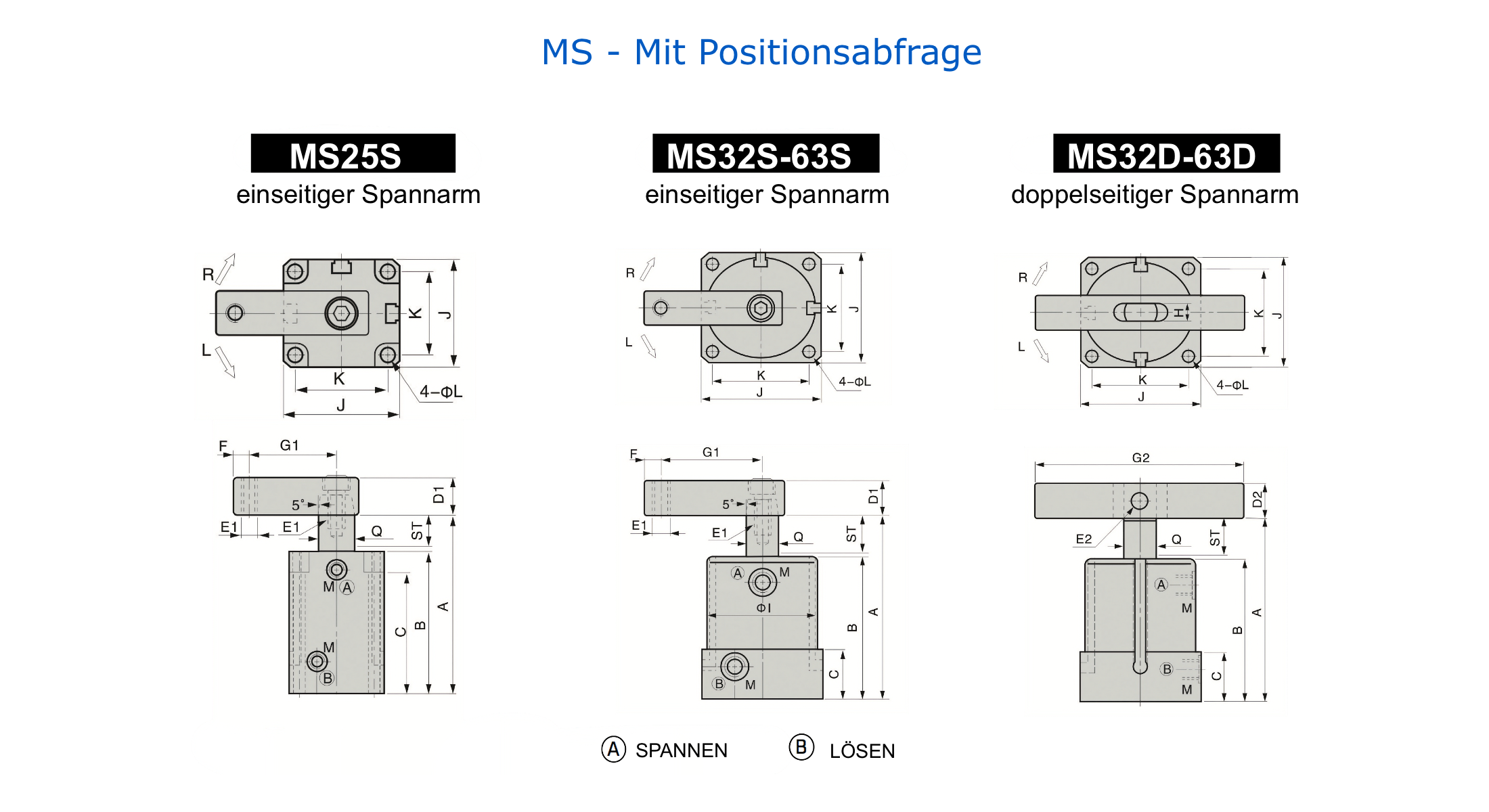

MS - Mit magnetischem Kolben zur Endlagenabfrage - Technische Zeichnung in [mm]
| Modell-No. | Gesamt- hub | Spann- hub | A geöffnet | B | C | D1 | D2 | E1 | E2 | F | G1 | G2 | H | ΦI | J | K | L | M | Q | Gewicht [kg] S / D |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ASC-MS25 | 22 | 13 | 94 | 70 | 23 | 16 | - | M6x1.0 | - | 6 | 35 | - | - | Ø35 | 38 | 30 | Ø4.6 | M5x0.8 | Ø14 | 0,4 |
| ASC-MS32 | 26 | 15 | 113 | 83 | 28 | 19 | 19 | M8x1.25 | Ø8 | 8 | 50 | 140 | 9 | Ø46 | 50 | 40 | Ø5.6 | PT1/8 | Ø16 | 0,7/0,9 |
| ASC-MS40 | 26 | 15 | 113 | 83 | 28 | 19 | 19 | M8x1.25 | Ø8 | 8 | 55 | 140 | 9 | Ø55 | 60 | 48 | Ø6.8 | PT1/8 | Ø16 | 0,9/1,1 |
| ASC-MS50 | 30 | 17 | 129 | 95 | 31 | 25 | 22 | M10x1.5 | Ø8 | 10 | 60 | 160 | 10 | Ø65 | 70 | 57 | Ø6.8 | PT1/8 | Ø20 | 1,6/1,8 |
| ASC-MS63 | 30 | 17 | 129 | 95 | 31 | 25 | 22 | M10x1.5 | Ø8 | 10 | 70 | 160 | 10 | Ø78 | 83 | 67 | Ø9 | PT1/8 | Ø20 | 2,3/2,5 |
| ASC-MS63-E | 47 | 34 | 163 | 112 | 31 | 25 | 22 | M10x1.5 | Ø8 | 10 | 70 | 160 | 10 | Ø78 | 83 | 67 | Ø9 | PT1/8 | Ø20 | - |

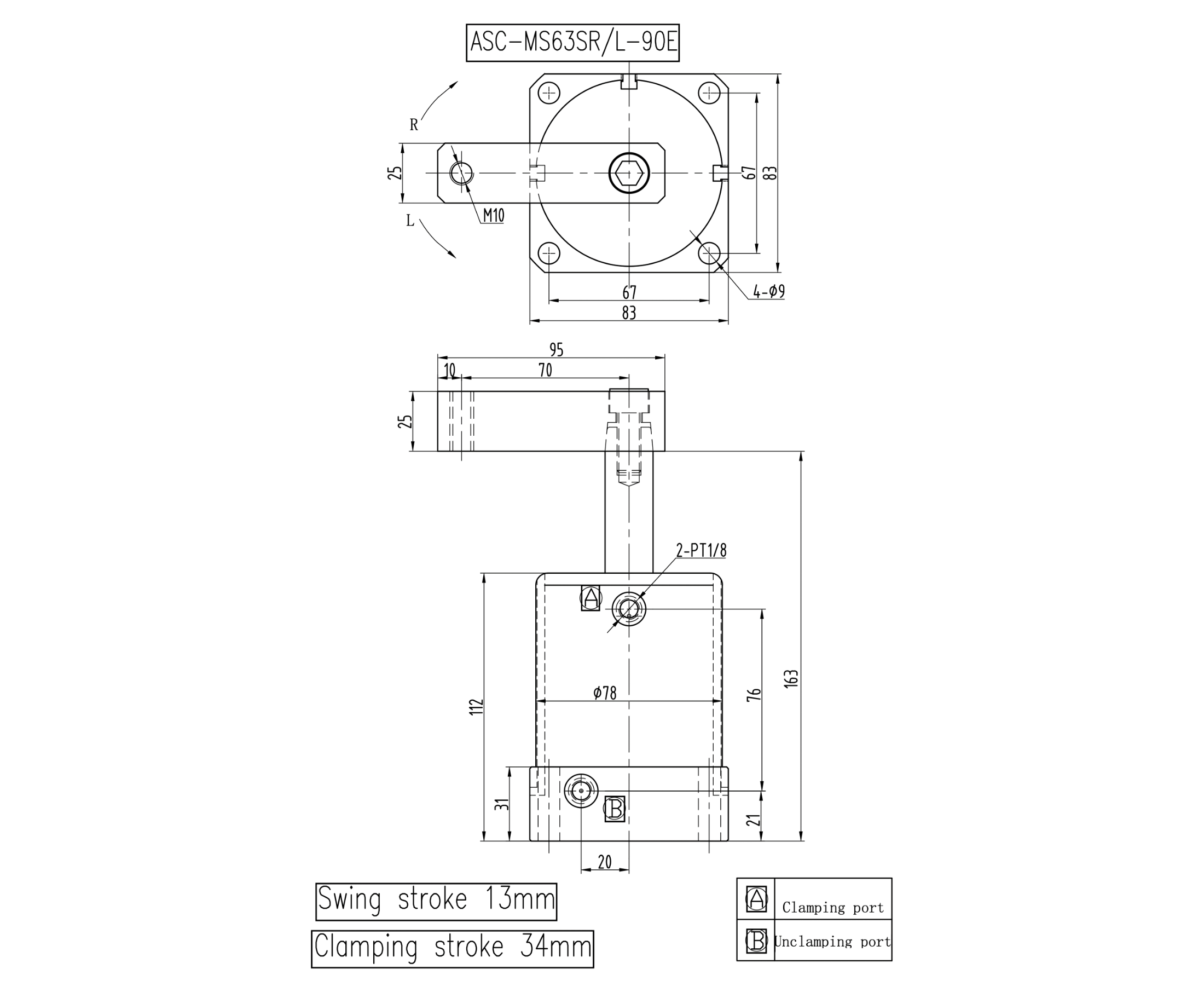

Technische Zeichnung ASC-MS63-E
Optionale T-Nut (5mm) Zylinderschalter/Magnetfeldsensoren

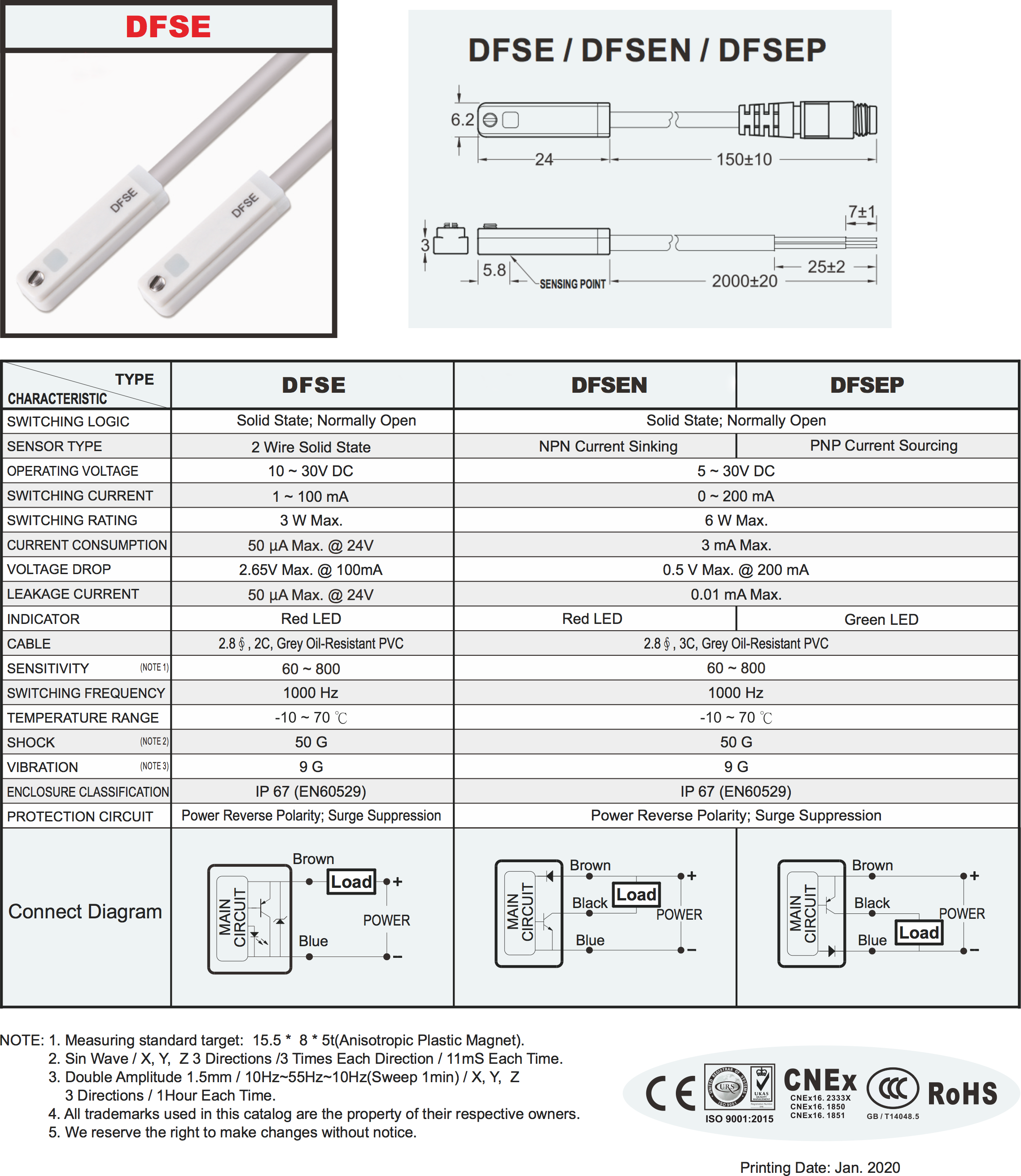

Sensoren DFSE, DFSEN, DFSEP
CAD-Daten und Produktdatenblätter
Laden Sie hier die CAD-Modelle im STEP-Format sowie das Produktdatenblatt herunter.
