Entdecken Sie unsere Waagrechtspanner / Horizontalspanner /Schnellspanner mit einer Haltekraft von bis zu 900N – eistungsstarke Kniehebelspanner zur zuverlässigen Fixierung von Werkstücken in Montage, Bearbeitung und Prüfprozessen. Die robuste manuelle Spanntechnik ermöglicht hohe Haltekraft bei geringem Kraftaufwand und sorgt für präzise, wiederholgenaue Ergebnisse. Kompakte Bauform, verstellbarer Spannarm und langlebige Materialien machen diesen Horizontalspanner zur idealen Lösung für industrielle Anwendungen.
| Modell-Nr. | Haltekraft [N] | Gewicht [g] | Basis Montage | Spannarm | Spannarm- Öffnungswinkel | Handgriff- Öffnungswinkel | Material |
|---|---|---|---|---|---|---|---|

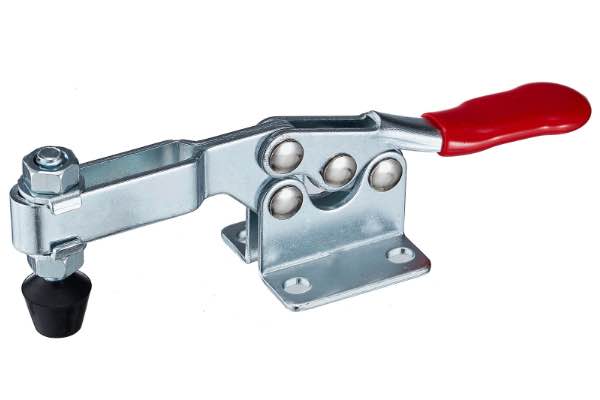

| DST-201-B | 900 | 130 | waagrecht | U-Spannarm | 85° | 60° | Stahl |
| DST-201-BSS | 900 | 130 | waagrecht | U-Spannarm | 85° | 60° | Edelstahl |
| DST-201-BI | 900 | 130 | senkrecht | U-Spannarm | 85° | 60° | Stahl |
| DST-201-BS | 900 | 130 | waagrecht | massiver Spannarm | 85° | 60° | Stahl |

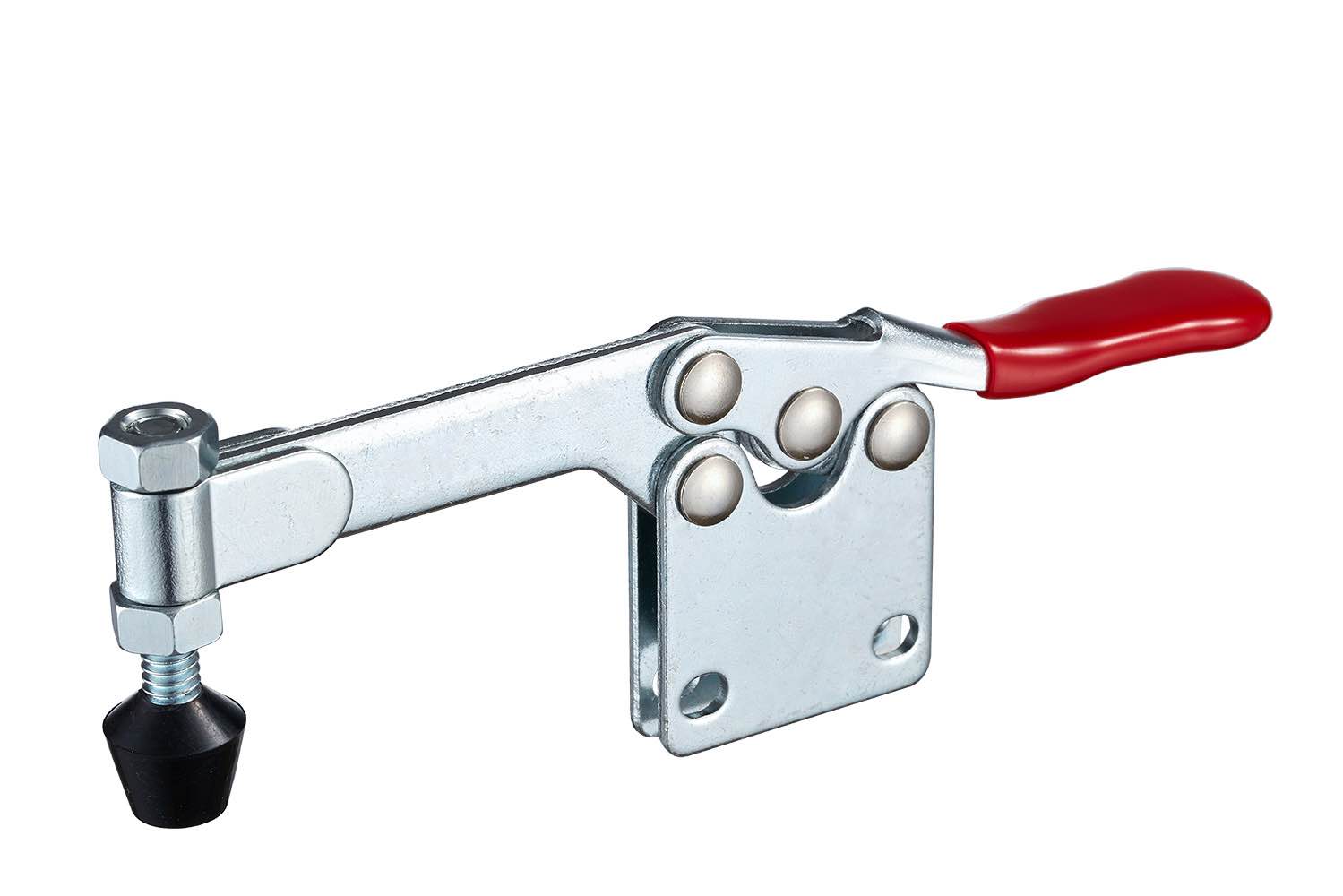

| DST-201-BSI | 900 | 130 | senkrecht | massiver Spannarm | 85° | 60° | Stahl |

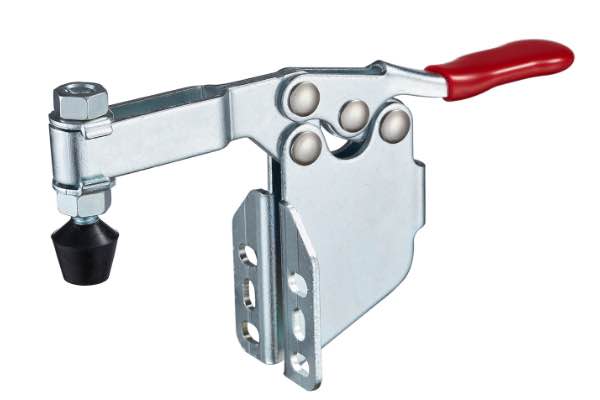

| DST-201-BSM | 900 | 146 | Winkelfuß | U-Spannarm | 85° | 60° | Stahl |

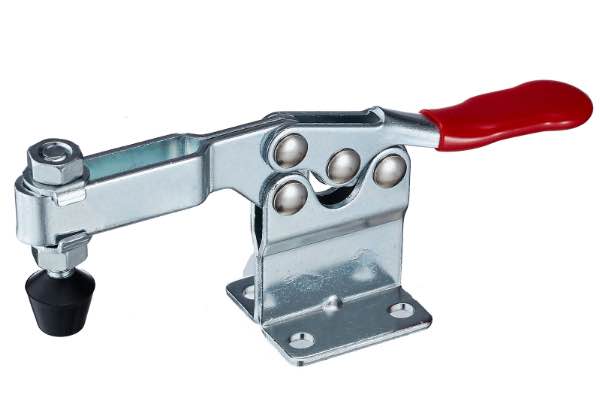

| DST-201-BHB | 900 | 163 | waagrecht | U-Spannarm | 85° | 60° | Stahl |

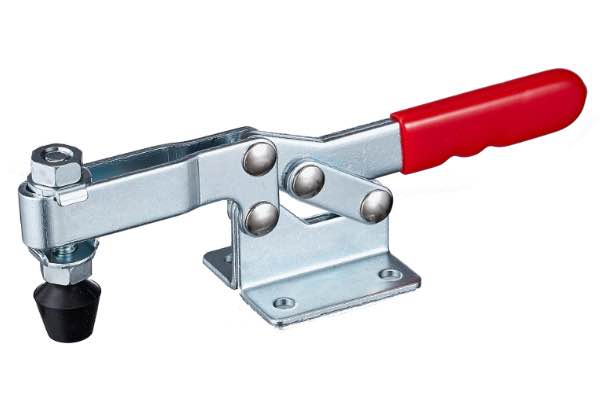

| DST-201-C | 1000 | 147 | waagrecht | U-Spannarm | 72° | 92° | Stahl |
| Modell-Nr. | Material | Fuß | Haltekraft (kN) |
Bauhöhe (mm) |
Länge (mm) |
Spannarm (mm) |
Spannarm- Winkel |
Handgriff- Winkel |
Gewicht (g) |
Link |
|---|---|---|---|---|---|---|---|---|---|---|
| DST-201-B | Stahl | Waagrecht | 900 | 37.7 | 145 | 57 | 85° | 60° | 130 | Details |
| DST-201-BSS | Edelstahl | Waagrecht | 900 | 37.7 | 145 | 57 | 85° | 60° | 130 | Details |
| DST-201-BI | Stahl | Senkrecht | 900 | 49.9 | 145 | 57 | 85° | 60° | 130 | Details |
| DST-201-BS | Stahl | Waagrecht | 900 | 25 | 145 | 57 | 85° | 60° | 130 | Details |
| DST-201-BSI | Stahl | Senkrecht | 900 | 49.9 | 145 | 57 | 80° | 65° | 130 | Details |
| DST-201-BSM | Stahl | Winkelfuss | 900 | 74.9 | 145 | 55 | 85° | 90° | 163 | Details |
| DST-201-BHB | Stahl | Waagrecht | 900 | 53.7 | 145 | 57 | 85° | 90° | 146 | Details |
| DST-201-C | Stahl | Waagrecht | 1000 | 39 | 148 | 51 | 72° | 92° | 147 | Details |
