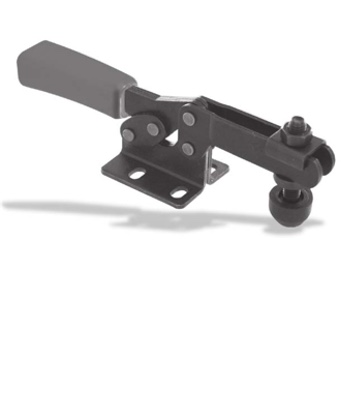

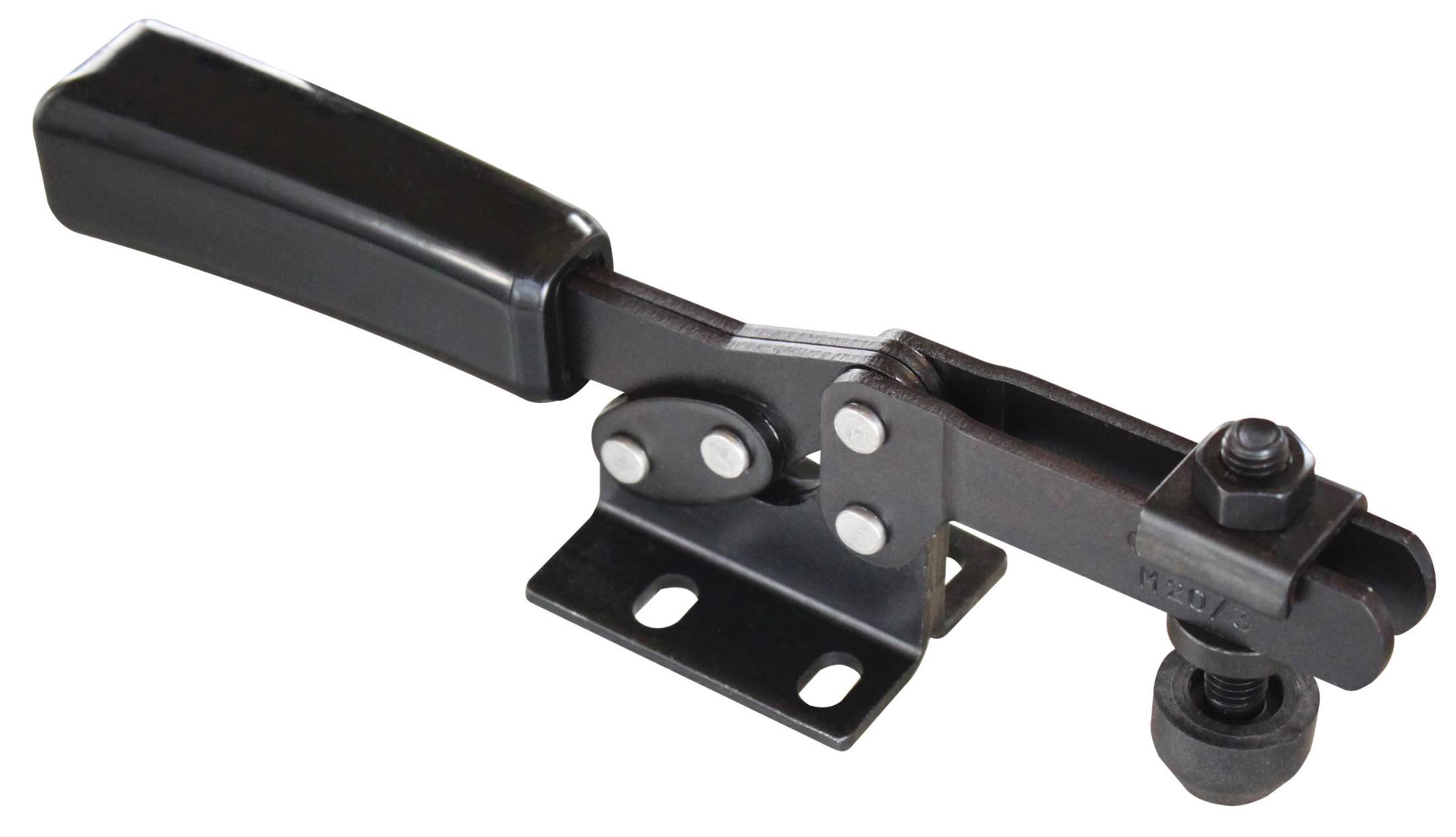

Schwarze, waagrechte Schnellspanner/Kniehebelspanner :
- Waagrechtspanner-Horizontalspanner mit waagrechtem Fuß
- Qualitätsstahl verzinkt und passiviert
- mattschwarze Oberflächen verhindern Reflekionen beim Fotografieren.
- verstellbarer offener Haltearm mit Verliersicherung der Andrückschraube an den Enden
- Niete aus nichtrostendem Stahl in einsatzgehärteten Buchsen (ausgen. Größe 0 und 1)
- Gefettete Lager- und Gelenkstellen
- Mechanik mit präventiver Funktion zur Erhöhung der Bediener-Sicherheit
- Komplett mit vergüteter, verzinkter Andrückschraube mit Mutter und Scheibe (FK 8.8)
- Hochwertiger Gummi-Druckstück bildet mit der Andrückschraube eine gesamte Einheit
- Gummi-Druckstück ist öl- und hitzebeständig
- Ölbeständiger schwarzer Handgriff, robust und ergonomisch geformt
- u.a. alternatif passend für 6830B usw.
- CAD-Daten stehen weiter unten zum Downloaden zur Verfügung !
Produktdaten & Varianten
Bestell-
nummer |
Größe |
F1 |
F2 |
Gesamt-
höhe |
Gesamt-
länge |
Andruck-
schraube |
Gewicht |
Preis |
CAD |
PDF |
| [kN] | [kN] | [mm] | [mm] | [M x L] | [g] | [EUR] |
| M20K-0 |
0 |
0.25 |
0.4 |
23 |
85 |
M4 x 25 |
37 |
14.70 €
|
|
|
| M20K-1 |
1 |
0.8 |
1.1 |
30 |
128 |
M5 x 30 |
119 |
15.60 €
|
|
|
| M20K-2 |
2 |
1 |
1.2 |
44 |
158 |
M6 x 35 |
186 |
17.40 €
|
|
|
| M20K-3 |
3 |
1.8 |
2.5 |
48 |
221 |
M8 x 45 |
350 |
21.50 €
|
|
|

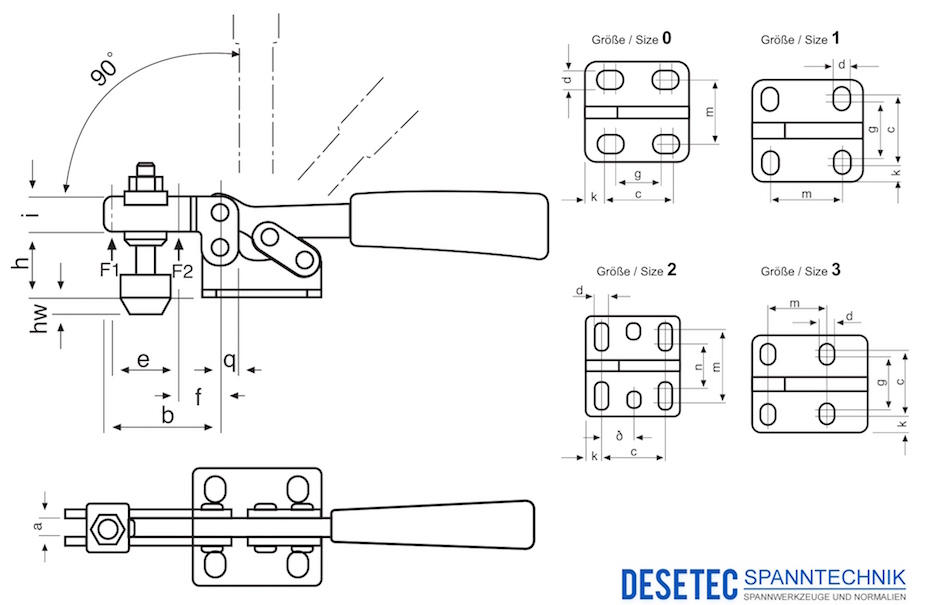

| Größe | a | b | c | d | e | f | g | h | i | k | l | m | n | q | CAD | Bestell-
nummer |
|---|
| 0 |
4 |
25 |
16 |
4.1 |
11 |
10 |
11 |
15 |
7 |
4 |
- |
16 |
- |
2 |
|
M20K-0 |
| 1 |
5 |
40 |
24 |
5.2 |
26 |
11 |
19.5 |
20 |
10 |
5.5 |
- |
23 |
20.5 |
5 |
|
M20K-1 |
| 2 |
6 |
51 |
26 |
5.4 |
28 |
12 |
- |
30 |
13.5 |
6 |
13 |
30 |
22 |
6 |
|
M20K-2 |
| 3 |
8 |
72 |
28 |
6.5 |
44 |
22 |
21.5 |
33 |
15 |
7 |
- |
22.5 |
21 |
8 |
|
M20K-3 |
