Spanneisen gezahnt, mit verstellbarem Gegenstück, mit Schraube für T-Nuten

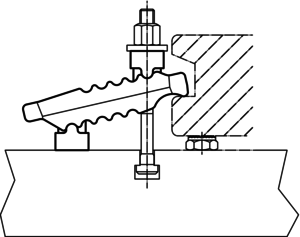

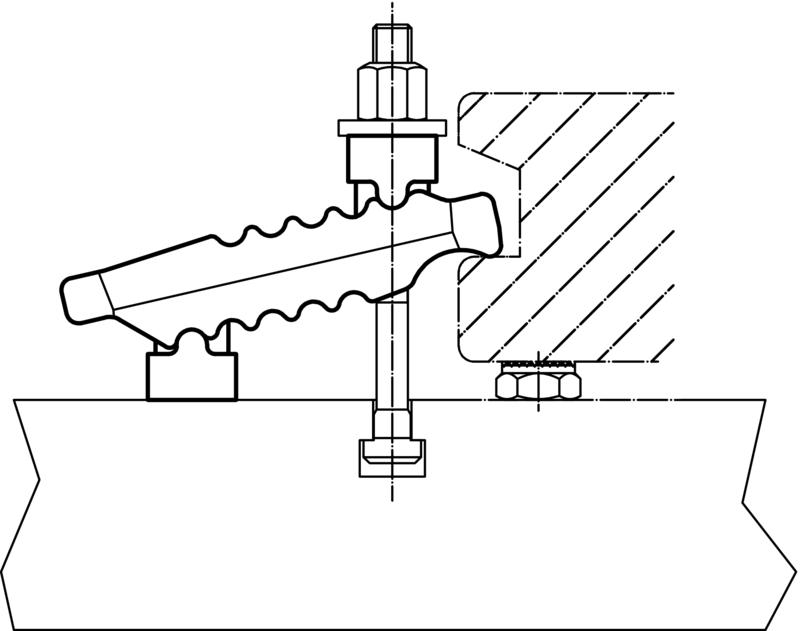

Spanneisen - gezahnt, mit verstellbarem Gegenstück_Einbaubeispiele

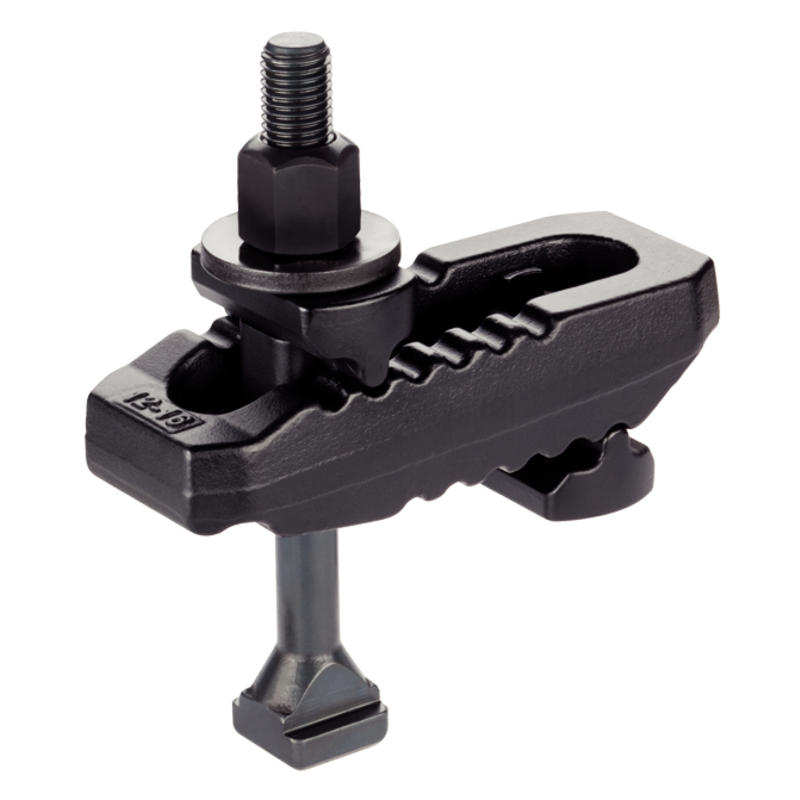

Produktbeschreibung :

Das Druck- und das Gegenstück sind unverlierbar mit dem Spanneisen verbunden, somit ist das Spanneisen schnell einsatzbereit. Das Spanneisen ist mit zwei Spannnasen ausgestattet und kann je nach Einsatzfall einfach umgedreht werden.

Werkstoff :

Schraube : Vergütungsstahl
Mutter : Vergütungsstahl
Scheibe :Vergütungsstahl
Spanneisen : Stahl, vergütet, galvanisch schwarz verzink

Verweise :

Größere Spannhöhen können durch den Einsatz der Stützverlängerung (EH 23185.) erreicht werden.

Weitere Produkte :

Stützverlängerungen, für Spanneisen, gezahnt, mit verstellbarem Gegenstück

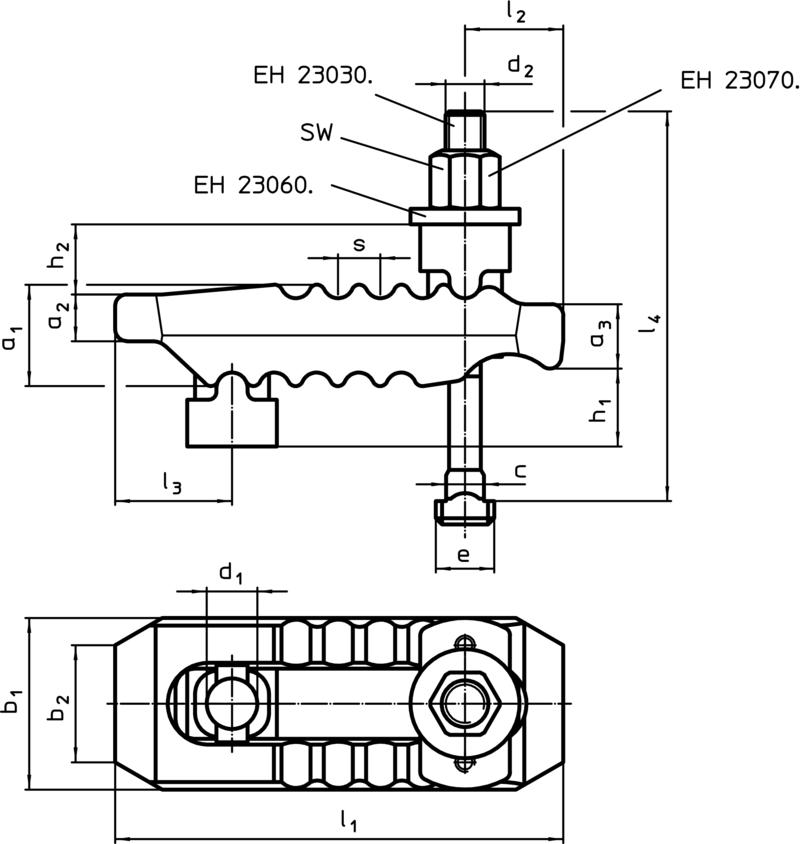

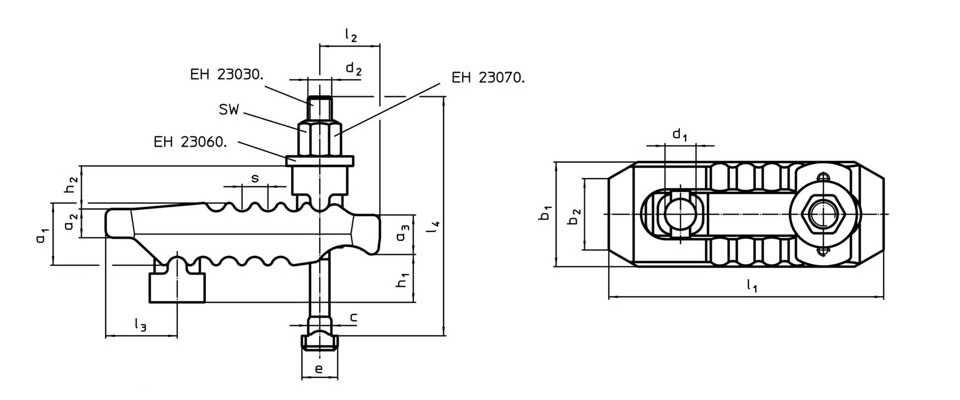

Spanneisen - gezahnt, mit verstellbarem Gegenstück, mit Schraube für T-Nuten_Zeichnungen

Bestelltabelle :

Nenn maß	Nuten- nenn- maß-	Abmessungen															SW	Spann- kraft ¹⁾	Gewicht	Art. Nr.	Listen-Preis
d₁		d₂	l₄	h₁	h₂	a₁	a₂	a₃	b₁	b₂	l₁	l₂	l₃	e	c	s		max
[mm]	[mm]	[mm]															[mm]	[KN]	[g]
13	10	M10	100	0 – 40	18	27	12	17	44	30	115	25	30	15	9,6	11	16	25	730	23185.0110	a. A.
13	12	M12	125	0 – 55	18	27	12	17	44	30	115	25	30	18	11,6	11	18	30	805	23185.0112	a. A.
13	14	M12	125	0 – 55	18	27	12	17	44	30	115	25	30	18	11,6	11	18	30	820	23185.0113	a. A.
17	12	M12	160	0 – 70	20	36	17	21	55	41	150	35	36	18	11,6	12	18	35	1680	23185.0114	a. A.
17	14	M12	160	0 – 70	20	36	17	21	55	41	150	35	36	22	13,6	12	18	35	1695	23185.0115	a. A.
17	16	M16	160	0 – 70	20	36	17	21	55	41	150	35	36	25	15,6	12	24	40	1865	23185.0116	a. A.
17	18	M16	160	0 – 70	20	36	17	21	55	41	150	35	36	25	17,6	12	24	40	1890	23185.0117	a. A.
21	16	M16	200	0 – 80	30	42	20	27	62	30	187	44	44	25	15,6	14	24	55	2675	23185.0118	a. A.
21	18	M16	200	0 – 80	30	42	20	27	62	30	187	44	44	25	17,6	14	24	55	2700	23185.0119	a. A.
21	20	M20	200	0 – 80	30	42	20	27	62	30	187	44	44	32	19,6	14	30	60	2950	23185.0120	a. A.
21	22	M20	200	0 – 80	30	42	20	27	62	30	187	44	44	32	21,6	14	30	60	3000	23185.0121	a. A.
25	20	M20	250	0 – 100	31	51	24	34	70	30	235	60	47	32	19,6	17	30	70	4420	23185.0122	a. A.
25	22	M20	250	0 – 100	31	51	24	34	70	30	235	60	47	32	21,6	17	30	70	4475	23185.0123	a. A.
25	24	M24	250	0 – 100	31	51	24	34	70	30	235	60	47	44	23,6	17	36	75	4975	23185.0124	a. A.
25	28	M24	250	0 – 100	31	51	24	34	70	30	235	60	47	44	27,7	17	36	75	5015	23185.0125	a. A.
1) Die angegebenen Spannkräfte gelten in optimaler Spannposition (kleinster Abstand der Spannschraube zur Spannstelle). Die Spannkräfte können je nach Aufspannung, Festigkeitsklasse der Spannschraube und Zustand des Gewindes (Schmierung) abweichen.
