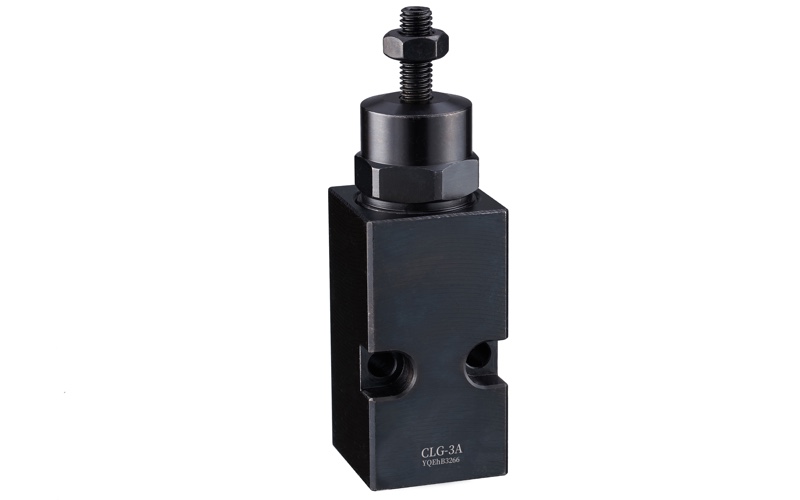

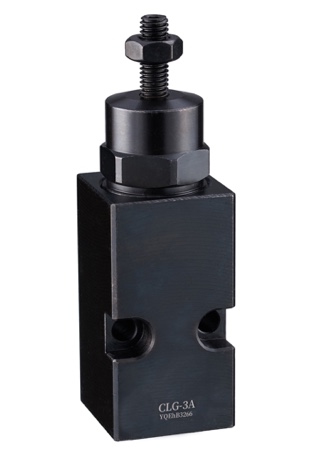

CLG Zuschaltventil-Folgeventil-Hydraulikventil

Hydraulikventil-Folgeventil - Zuschaltventil - Abfolgeschaltventil :

• Kompaktes Abfolgeschaltventil zur einfachen Regelung einer linearen Abfolge.
• Dieses Ventil kann mehrere Verbraucher in Vorrichtungen und Bearbeitungszentren hintereinander schalten und ermöglicht die Steuerung der Abfolge von Werkstückpositionierung und -spannung.
• Ermöglicht die Funktionalität eines hydraulischen Systems relativ einfach zu erweitern, in denen Aktuatoren in einer bestimmten Reihenfolge geschaltet werden müssen.
• Wenn der Druck am Eingangsanschluss den Wert des Abfolgeeinstelldrucks erreicht, wird der Ausgangsanschluss mit Druck versorgt.

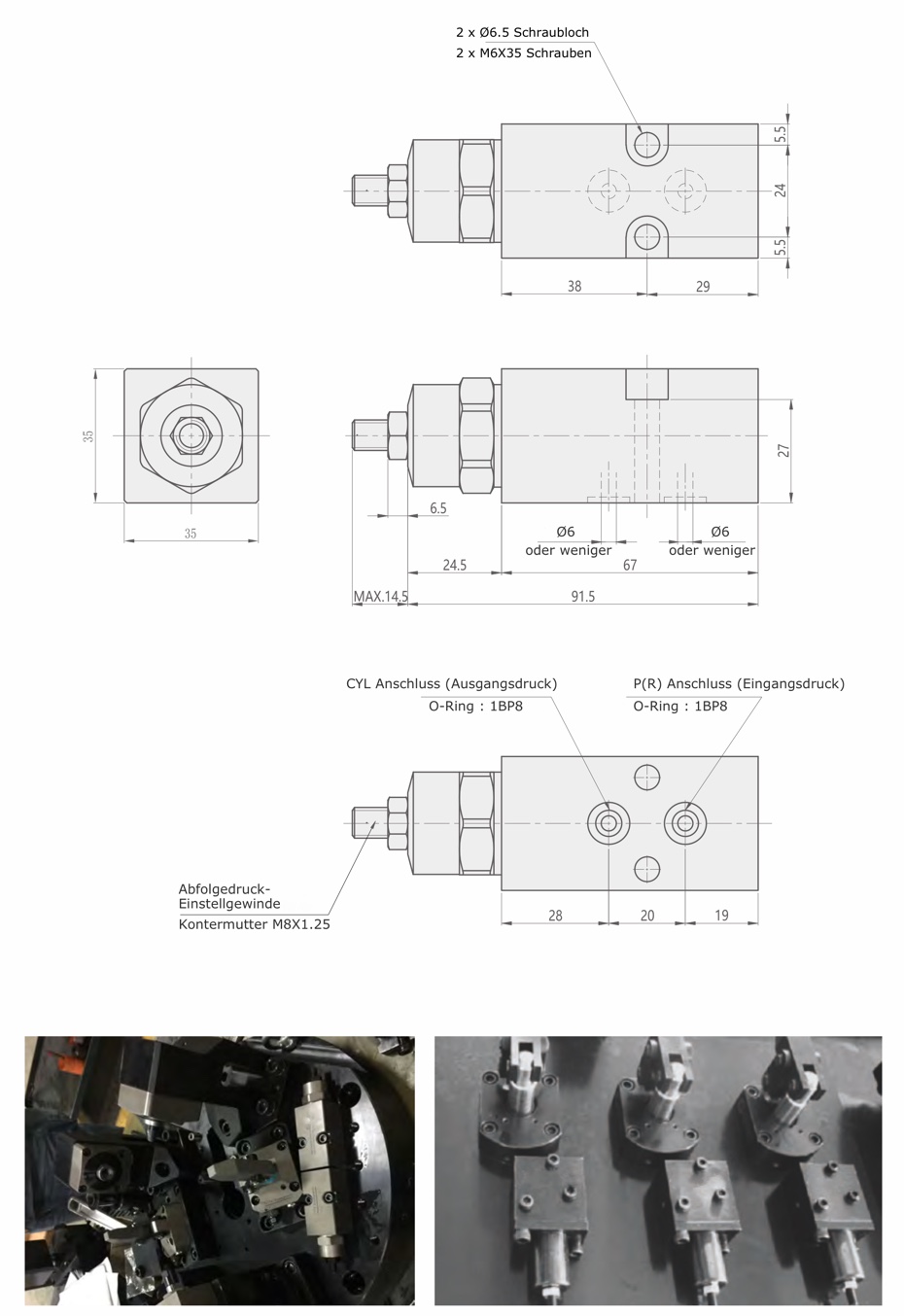

• Anschlussmethode : Doppelter O-Ringanschluss
• Der Einstelldruck kann pro Drehung an der Einstellschraube geändert werden.

• Der Unterschied zwischen Betriebsdruck und dem eingestellten Ventildruck sollte mindestens 1 MPa betragen.
• Werden mehrere Druckfolgeventile hintereinander in einem System eingesetzt, so darf der jeweils eingestellte Druckunterschied nicht unter 1 MPa liegen !
• Sollte die Abfolgeschaltung nicht korrekt funktionieren, sollte ein Drosselventil vorgeschaltet werden, um die Durchflussmenge von der Druckquelle anzupassen.
• CAD-Datei und Preise auf Anfrage !
