HPS Hydraulischer Schwenkpanner

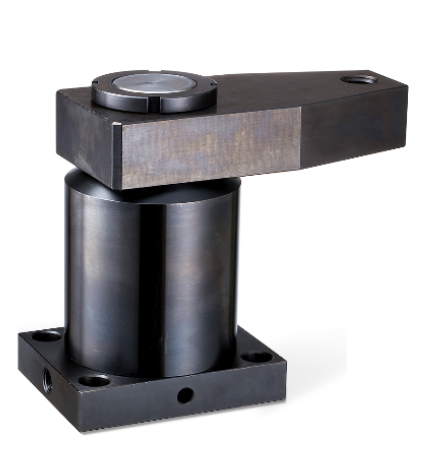

Hydraulischer Schwenkspanner - Fußflansch-Bauform :
- Sehr robuster und zuverlässiger Hydraulikspanner für hohe Spannkräfte.
- Ideal für einen Einsatz in sehr engen Räumlichkeiten, wo hohe Spannkräfte benötigt werden.
- Die Innenoberflächen des Zylinders gewährleisten durch spezielle Behandlungen eine maximale Leichtläufigkeit, besonders hohe Leistungsfähigkeit und lange Lebensdauer.
- Die verwendeten Hochleistungs-Dichtungen sind beständig gegen Schneidflüssigkeit auf Chlor-Basis und schützen vor dem Eindringen von Staub und Späne
- Auslieferung komplett mit Spannarm

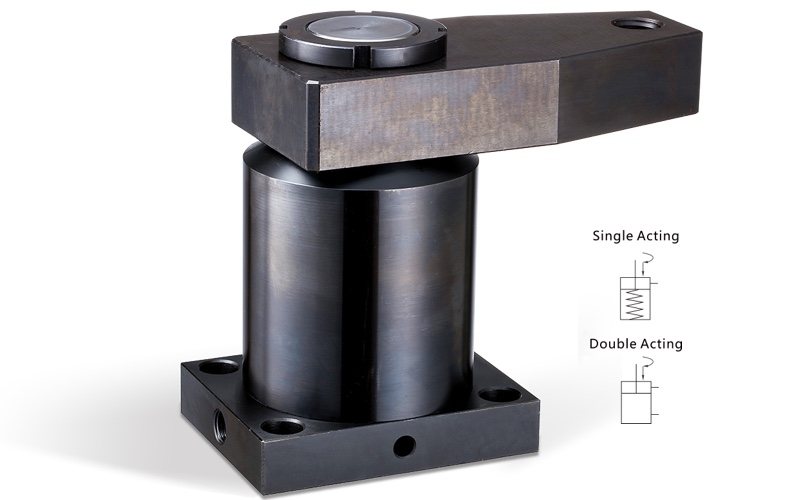

- optional einfach oder doppelt wirkend
- Max. Betriebsdruck : 250 bar (kgf/cm2)
- Min. Betriebsdruck : 70 bar (kgf/cm2)
- Betriebstemperatur : -10 ~ +70°C
Hinweise :
- Vermeiden Sie zu hohe Spanngeschwindigkeiten !
- Bitte beachten Sie die max. zulässigen Öldurchflussmengen. Überschreiten Sie nicht die max. Ölzufuhrgeschwindigkeit, um eine zu hohe Schwenkgeschwindigkeit zu vermeiden, die zu Schäden führen kann.
- Um die Spanngeschwindigkeiten gezielter kontrollieren zu können, wird der Einsatz eines Ölmengenregelventils (Durchflussregelventils) empfohlen.
- Sonderausführungen sind auf Anfrage lieferbar !
- Nur die doppelt wirkende Ausführung für den europäischen Markt lieferbar !
- CAD-Datei und Preise auf Anfrage !
Beispiel Bestellnummer:
HPS-25-S-A-RX90
Baureihe – Größe – Wirkart – Montagetyp – Schwenkrichtung – Winkel
| ① | BAUREIHE | HPS | |
| ② | Hydraulikzylinder Innendurchmesser |
Ø25, Ø32, Ø40, Ø50, Ø63 | |
| ③ | Wirkart Zylinder | S: einfach wirkend D: doppelt wirkend |
|
| ④ | Montage- und Anschlusstypen | A: Einschraubversion B: Rohrleitungsanschluss C: O-Ringanschluss F: Flansch oben M: O-Ringanschluss mit Flansch |
|
| ⑤ | Schwenkrichtung | R: Rechts (im Uhrzeigersinn) L: Links (gegen Uhrzeigersinn) |
|
| ⑥ | Schwenkwinkel | Standard: 90° (±2°) Optional: 30° (±2°), 45° (±2°), 60° (±2°) |
| Model | Einfach wirkend Spannkraft | Doppelt wirkend Spannkraft | Schwenkhub | Spannhub | Gesamthub | Ölbedarf Spannen | Ölbedarf Entspannen | wirksame Kolbenfläche Spannen | wirksame Kolbenfläche Entspannen |
|---|---|---|---|---|---|---|---|---|---|
| [kN] bei 250 bar | [kN] bei 250 bar | [mm] | [mm] | [mm] | [cm³] | [cm³] | [cm²] | [cm²] | |
| HPS-25 | 3,8 | 4,4 | 8 | 11 | 19 | 3,18 | 8,83 | 1,77 | 4,9 |
| HPS-32 | 6,5 | 7,8 | 9 | 13 | 22 | 6,9 | 17,7 | 3,13 | 8,04 |
| HPS-40 | 9,4 | 11,0 | 9 | 13 | 22 | 9,95 | 27,65 | 4,52 | 12,56 |
| HPS-50 | 15,8 | 17,6 | 12 | 15 | 27 | 18,38 | 51,05 | 7,07 | 19,63 |
| HPS-63 | 25,6 | 28,8 | 12 | 15 | 27 | 27,69 | 74,81 | 11,54 | 31,16 |

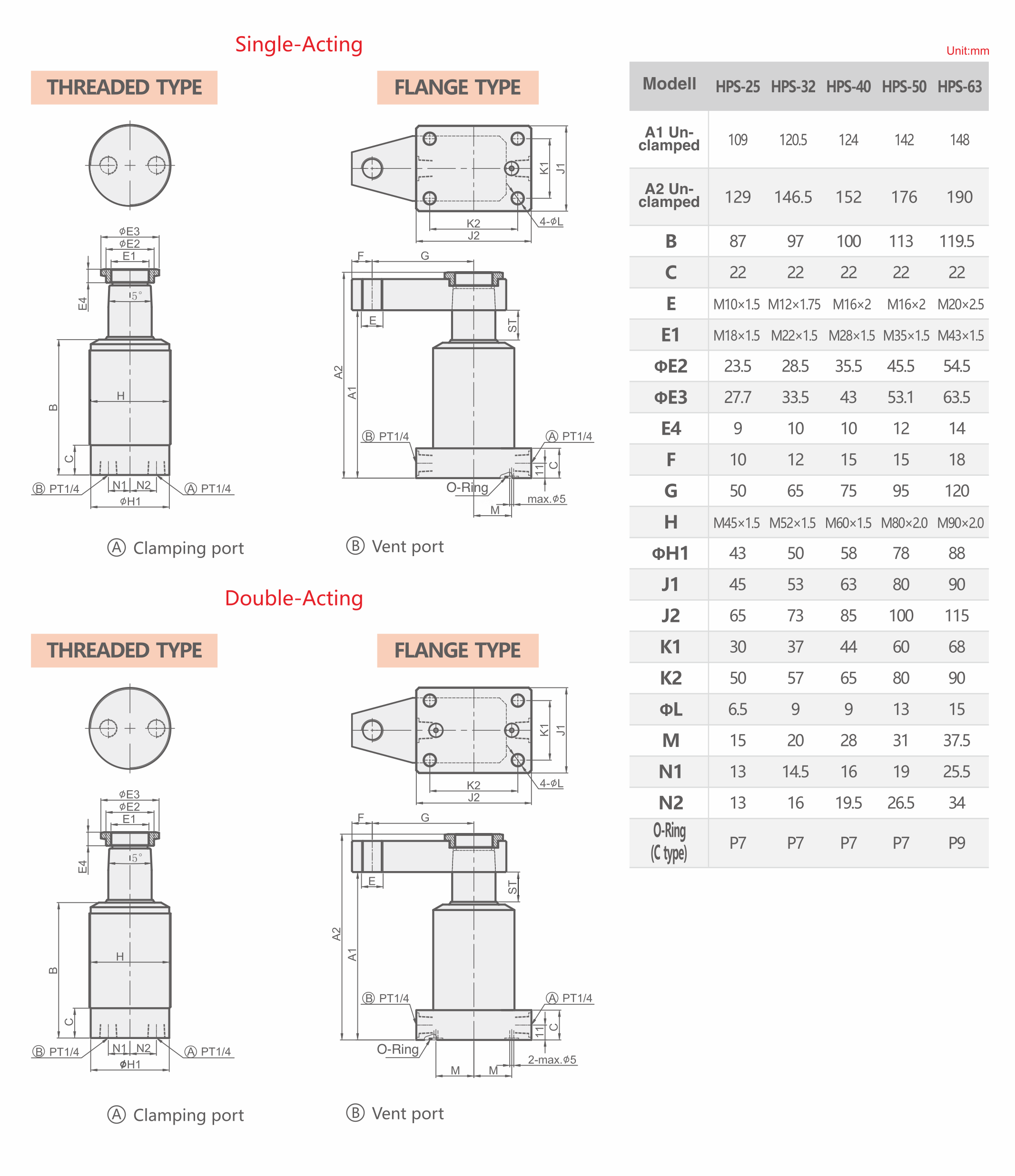

| Model | A1 Entspannt | A2 Entspannt | B | C | E | E1 | ØE2 | ØE3 | E4 | F | G | H | ØH1 | J1 | J2 | K1 | K2 | ØL | M | N1 | N2 | O-Ring C-Typ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HPS-25 | 109 | 129 | 87 | 22 | M10x1.5 | M18x1.5 | ø23.5 | 27.7 | 9 | 10 | 50 | M45x1.5 | ø43 | 45 | 65 | 30 | 50 | ø6.5 | 15 | 13 | 13 | P7 |
| HPS-32 | 120.5 | 146.5 | 97 | 22 | M12x1.75 | M22x1.5 | ø28.5 | 33.5 | 10 | 12 | 65 | M52x1.5 | ø50 | 53 | 73 | 37 | 57 | ø9 | 20 | 14.5 | 16 | P7 |
| HPS-40 | 124 | 152 | 100 | 22 | M16x2 | M28x1.5 | ø35.5 | 43 | 10 | 15 | 75 | M60x1.5 | ø58 | 63 | 85 | 44 | 65 | ø9 | 28 | 16 | 19.5 | P7 |
| HPS-50 | 142 | 176 | 113 | 22 | M16x2 | M35x1.5 | ø45.5 | 53.1 | 12 | 15 | 95 | M80x2.0 | ø78 | 80 | 100 | 60 | 80 | ø13 | 31 | 19 | 26.5 | P7 |
| HPS-63 | 148 | 190 | 119.5 | 22 | M20x2.5 | M43x1.5 | ø54.5 | 63.5 | 14 | 18 | 120 | M90x2.0 | ø88 | 90 | 115 | 68 | 90 | ø15 | 37.5 | 25.5 | 34 | P9 |
