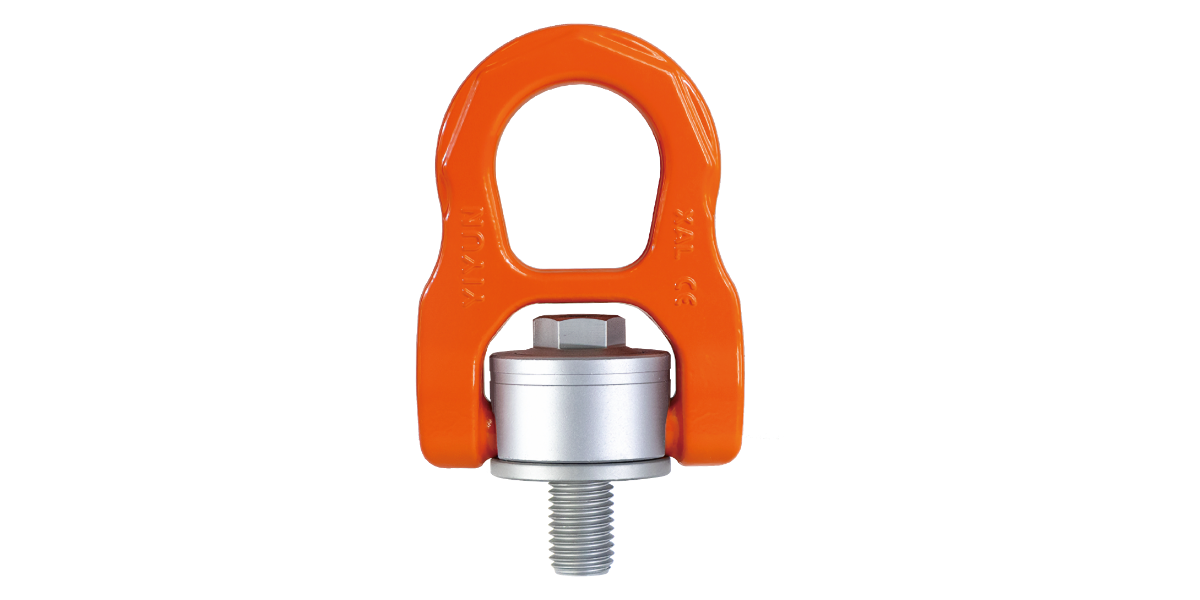

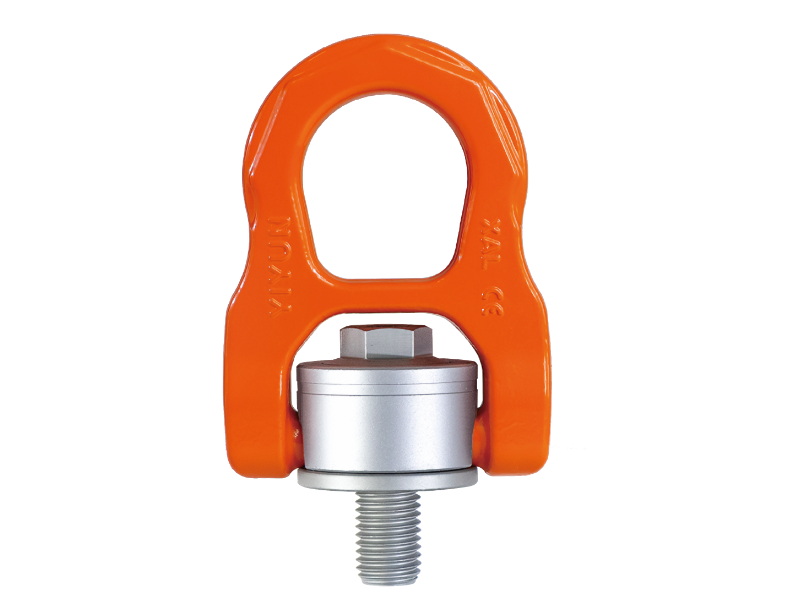

YD-082S Anschlagwirbel zum Einschrauben
Drehbarer Anschlagring – 360° rotierbar, hochfest, korrosionsbeständig
Dieser hochfeste Anschlagring ermöglicht eine 360°-Rotation sowie eine 180°-Bewegungsfreiheit in Kraftrichtung.
Bei wechselnder Zugrichtung passt sich der Ring automatisch an, ohne sich dabei zu verdrehen – für maximale Sicherheit und Flexibilität beim Heben schwerer Lasten.
Sicherheit & Belastbarkeit
- Garantierter Sicherheitsfaktor 4
- Tragfähigkeit abhängig von der Zugrichtung
- Traglastbereich: 0,5 t bis 22,5 t (M8–M64)
- Tragfähigkeit und Gewindegröße sind dauerhaft auf dem Ring markiert
Material & Festigkeit
- Schraube aus präzisionsgeschmiedetem legiertem Stahl
- Zugfestigkeit > 1080 MPa (gehärtet und angelassen)
- Optimierte Legierungszusammensetzung für höchste Stabilität
Individuelle Gewindeoptionen
- Standard-Gewinde: metrisch, fein, grob
- Optional auch: zöllig (UNC/UNF), verlängert, verkürzt
- Sondergrößen auf Kundenwunsch lieferbar
Einfache Montage
- Sechskant am Schraubenkopf zur einfachen Befestigung
- Passgenau für präzise Gewindebohrungen (geprüft mit 6g-Lehrring)
Korrosionsschutz
- Speziell beschichtete Schraube
- Auch für korrosive Einsatzbereiche geeignet, z. B. Offshore-Anwendungen oder Umgebungen mit hoher Chloridbelastung
| Bestellnummer | Gewinde | Tragfähigkeit [t] | Abmessungen [mm] | Gewicht [kg] | Preis EUR/Stk. | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 90° | 0° | E | A | B | C | D | F | G | H | R | S | SW | Nm | ||||
| YD-082S-M8 | M8×1.25 | 0.5 | 0.8 | 12 | 33 | 58 | 36 | 10.0 | 84 | 30.0 | 10 | 15.5 | 6 | 13 | 10 | 0.32 | a.A. |
| YD-082S-M10 | M10×1.50 | 0.7 | 1.2 | 15 | 33 | 58 | 36 | 10.0 | 84 | 30.0 | 10 | 15.5 | 6 | 13 | 10 | 0.32 | a.A. |
| YD-082S-M12 | M12×1.75 | 1.0 | 2.0 | 20 | 33 | 58 | 36 | 10.0 | 84 | 30.0 | 10 | 15.5 | 6 | 13 | 15 | 0.33 | a.A. |
| YD-082S-M14 | M14×2.00 | 1.5 | 2.4 | 21 | 50 | 90 | 50 | 15.0 | 125 | 44.0 | 18 | 22 | 8 | 19 | 30 | 1.15 | a.A. |
| YD-082S-M16 | M16×2.00 | 2.0 | 3.2 | 24 | 50 | 90 | 50 | 15.0 | 125 | 44.0 | 18 | 22 | 8 | 19 | 50 | 1.20 | a.A. |
| YD-082S-M18 | M18×2.50 | 2.5 | 5.0 | 26 | 65 | 117 | 66 | 22.0 | 163 | 58.0 | 21 | 29.5 | 10 | 27 | 70 | 2.60 | a.A. |
| YD-082S-M20 | M20×2.50 | 3.0 | 5.6 | 30 | 65 | 117 | 66 | 22.0 | 163 | 58.0 | 21 | 29.5 | 10 | 27 | 100 | 2.65 | a.A. |
| YD-082S-M22 | M22×2.50 | 4.0 | 7.0 | 33 | 65 | 117 | 66 | 22.0 | 163 | 58.0 | 21 | 29.5 | 10 | 27 | 100 | 2.70 | a.A. |
| YD-082S-M24 | M24×3.00 | 5.0 | 9.2 | 36 | 65 | 117 | 66 | 22.0 | 163 | 58.0 | 21 | 29.5 | 10 | 27 | 160 | 2.75 | a.A. |
| YD-082S-M27 | M27×3.00 | 5.6 | 9.5 | 38 | 87 | 147 | 80 | 26.5 | 196 | 76.5 | 28 | 35.5 | 14 | 34 | 200 | 5.45 | a.A. |
| YD-082S-M30 | M30×3.50 | 7.8 | 12.0 | 48 | 87 | 147 | 80 | 26.5 | 196 | 76.5 | 28 | 35.5 | 14 | 34 | 500 | 5.50 | a.A. |
| YD-082S-M36S | M36×4.00 | 9.0 | 13.0 | 54 | 87 | 147 | 80 | 26.5 | 196 | 76.5 | 28 | 35.5 | 14 | 34 | 500 | 5.60 | a.A. |
| YD-082S-M36B | M36×4.00 | 11.5 | 14.0 | 56 | 110 | 186 | 100 | 33.0 | 256 | 95.0 | 36 | 44 | 19 | 46 | 600 | 11.55 | a.A. |
| YD-082S-M42 | M42×4.50 | 15.6 | 16.0 | 63 | 110 | 186 | 100 | 33.0 | 256 | 95.0 | 36 | 44 | 19 | 46 | 600 | 11.80 | a.A. |
| YD-082S-M48 | M48×5.00 | 20.0 | 20.0 | 72 | 110 | 186 | 100 | 33.0 | 256 | 95.0 | 36 | 44 | 19 | 46 | 600 | 12.10 | a.A. |
| YD-082S-M56 | M56×5.50 | 22.0 | 22.0 | 84 | 123 | 200 | 110 | 35.0 | 279 | 107.0 | 36 | 48.5 | 22 | 55 | 800 | 15.90 | a.A. |
| YD-082S-M64 | M64×6.00 | 22.5 | 22.5 | 100 | 123 | 200 | 110 | 35.0 | 279 | 107.0 | 36 | 48.5 | 22 | 55 | 800 | 16.70 | a.A. |
 |  |  |  |  |  |  |  | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|

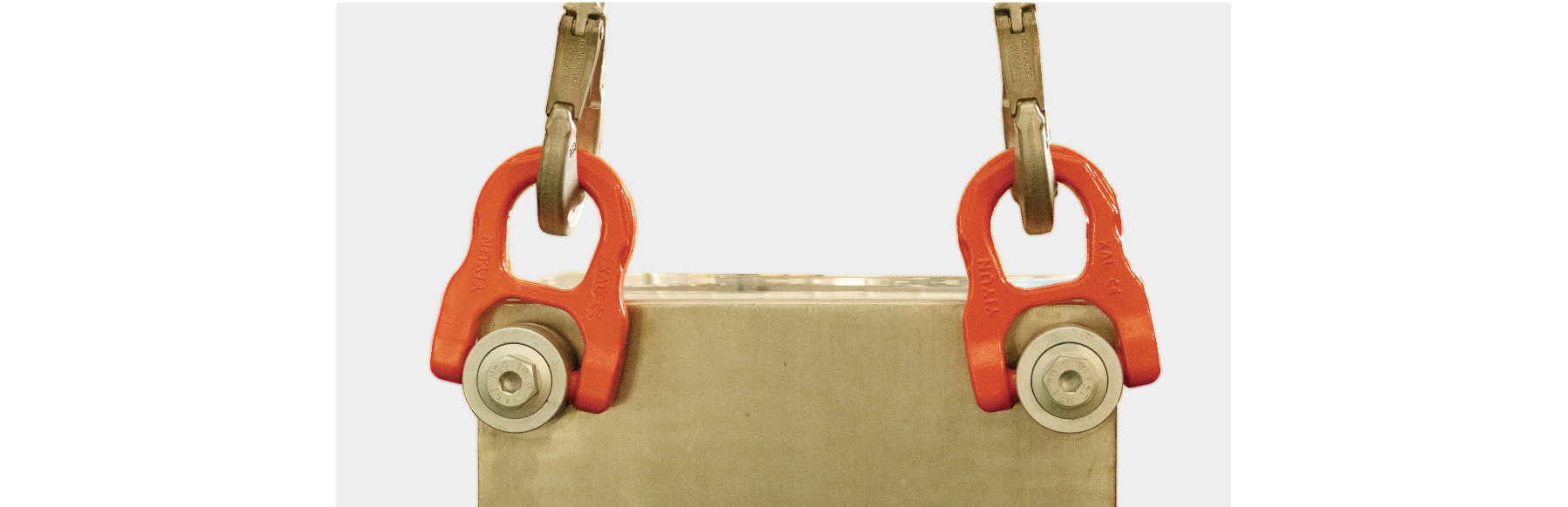

| Strangzahl | 1 | 2 | 1 | 2 | 2 | 2 | 3-4 | 3-4 | |||
| Neigungswinkel | 0° | 0° | 90° | 90° | 0-45° | 45-60° | asymm. | 0-45° | 45-60° | asymm. | |
| Bestellnummer | Gewinde | Tragfähigkeit [t] | |||||||||
| YD-082S-M8 | 8×1.25 | 0.8 | 1.6 | 0.5 | 1.0 | 0.70 | 0.5 | 0.5 | 1.05 | 0.75 | 0.5 |
| YD-082S-M10 | 10×1.50 | 1.2 | 2.4 | 0.7 | 1.4 | 0.98 | 0.7 | 0.7 | 1.47 | 1.05 | 0.7 |
| YD-082S-M12 | 12×1.75 | 2.0 | 4.0 | 1.0 | 2.0 | 1.40 | 1.0 | 1.0 | 2.10 | 1.50 | 1.0 |
| YD-082S-M14 | 14×2.00 | 2.4 | 4.8 | 1.5 | 3.0 | 2.10 | 1.5 | 1.5 | 3.15 | 2.25 | 1.5 |
| YD-082S-M16 | 16×2.00 | 3.2 | 6.4 | 2.0 | 4.0 | 2.80 | 2.0 | 2.0 | 4.20 | 3.00 | 2.0 |
| YD-082S-M18 | 18×2.50 | 5.0 | 10.0 | 2.5 | 5.0 | 3.50 | 2.5 | 2.5 | 5.25 | 3.75 | 2.5 |
| YD-082S-M20 | 20×2.50 | 5.6 | 11.2 | 3.0 | 6.0 | 4.20 | 3.0 | 3.0 | 6.30 | 4.50 | 3.0 |
| YD-082S-M22 | 22×2.50 | 7.0 | 14.0 | 4.0 | 8.0 | 5.50 | 4.0 | 4.0 | 8.00 | 6.00 | 4.0 |
| YD-082S-M24 | 24×3.00 | 9.2 | 18.4 | 5.0 | 10.0 | 7.00 | 5.0 | 5.0 | 10.50 | 7.50 | 5.0 |
| YD-082S-M27 | 27×3.00 | 9.5 | 19.0 | 5.6 | 11.2 | 7.84 | 5.6 | 5.6 | 11.76 | 8.40 | 5.6 |
| YD-082S-M30 | 30×3.50 | 12.0 | 24.0 | 7.8 | 15.6 | 10.92 | 7.8 | 7.8 | 16.38 | 11.70 | 7.8 |
| YD-082S-M36S | 36×4.00 | 13.0 | 26.0 | 10.0 | 20.0 | 14.00 | 10.0 | 10.0 | 21.00 | 15.00 | 10.0 |
| YD-082S-M36B | 36×4.00 | 14.0 | 28.0 | 11.5 | 23.0 | 16.30 | 11.5 | 11.5 | 24.30 | 17.20 | 11.5 |
| YD-082S-M42 | 42×4.50 | 16.0 | 32.0 | 15.6 | 31.2 | 21.80 | 15.6 | 15.6 | 32.80 | 23.40 | 15.6 |
| YD-082S-M48 | 48×5.00 | 20.0 | 40.0 | 20.0 | 40.0 | 28.00 | 20.0 | 20.0 | 42.00 | 30.00 | 20.0 |
| YD-082S-M56 | 56×5.50 | 22.0 | 44.0 | 22.0 | 44.0 | 30.80 | 22.0 | 22.0 | 46.20 | 33.00 | 22.0 |
| YD-082S-M64 | 64×6.00 | 22.5 | 45.0 | 22.5 | 45.0 | 31.50 | 22.5 | 22.5 | 47.25 | 33.75 | 22.5 |
| Bestellnummer | Tragfähigkeit [t] | Gewinde | Abmessungen [mm] | Anziehmoment [Nm] | Gewicht [kg] | Preis EUR/Stk. | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M | TPI | E | A | B | C | D | F | G | H | R | S | SW | |||||
| YD-082S-1/2 | 0.80 | 1/2 | 13.0 | 20 | 33 | 58 | 36 | 10.0 | 84 | 30.0 | 10 | 15.5 | 6 | 13 | 15 | 0.33 | a.A. |
| YD-082S-5/8 | 1.60 | 5/8 | 11.0 | 24 | 50 | 90 | 50 | 15.0 | 125 | 44.0 | 18 | 22.0 | 8 | 19 | 30 | 1.20 | a.A. |
| YD-082S-3/4 | 2.40 | 3/4 | 10.0 | 30 | 65 | 117 | 66 | 22.0 | 163 | 58.0 | 21 | 29.5 | 10 | 27 | 80 | 2.60 | a.A. |
| YD-082S-7/8 | 3.00 | 7/8 | 9.0 | 36 | 65 | 117 | 66 | 22.0 | 163 | 58.0 | 21 | 29.5 | 10 | 27 | 90 | 2.65 | a.A. |
| YD-082S-1 | 4.00 | 1 | 8.0 | 36 | 65 | 117 | 66 | 22.0 | 163 | 58.0 | 21 | 29.5 | 10 | 27 | 110 | 2.75 | a.A. |
| YD-082S-1-1/4 | 6.25 | 1-1/4 | 7.0 | 48 | 87 | 147 | 80 | 26.5 | 196 | 76.5 | 28 | 35.5 | 14 | 34 | 200 | 5.55 | a.A. |
| YD-082S-1-1/2 | 10.00 | 1-1/2 | 6.0 | 60 | 110 | 186 | 100 | 33.0 | 256 | 95.0 | 36 | 44.0 | 19 | 46 | 500 | 11.30 | a.A. |
| YD-082S-2 | 16.00 | 2 | 4.5 | 76 | 110 | 186 | 100 | 33.0 | 256 | 95.0 | 36 | 44.0 | 19 | 46 | 600 | 13.20 | a.A. |
| | | | | | | | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Strangzahl | 1 | 2 | 1 | 2 | 2 | 2 | 3-4 | 3-4 | |||
| Neigungswinkel | 0° | 0° | 90° | 90° | 0-45° | 45-60° | asymm. | 0-45° | 45-60° | asymm. | |
| Bestellnummer | Gewinde | Tragfähigkeit [t] | |||||||||
| YD-082S-1/2 | 1/2 | 1.2 | 2.4 | 0.80 | 1.6 | 1.12 | 0.80 | 0.80 | 1.68 | 1.2 | 0.80 |
| YD-082S-5/8 | 5/8 | 2.6 | 5.2 | 1.60 | 3.2 | 2.24 | 1.60 | 1.60 | 3.36 | 2.4 | 1.60 |
| YD-082S-3/4 | 3/4 | 3.6 | 7.2 | 2.40 | 4.8 | 3.36 | 2.40 | 2.40 | 5 | 3.6 | 2.40 |
| YD-082S-7/8 | 7/8 | 4.5 | 9.0 | 3.00 | 6.0 | 4.20 | 3.00 | 3.00 | 6.3 | 4.5 | 3.00 |
| YD-082S-1 | 1 | 7.2 | 14.4 | 4.00 | 8.0 | 5.60 | 4.00 | 4.00 | 8.4 | 6 | 4.00 |
| YD-082S-1-1/4 | 1-1/4 | 9.6 | 19.2 | 6.25 | 12.5 | 8.75 | 6.25 | 6.25 | 13.13 | 9.38 | 6.25 |
| YD-082S-1-1/2 | 1-1/2 | 11.0 | 22.0 | 10.00 | 20.0 | 14.00 | 10.00 | 10.00 | 21 | 15 | 10.00 |
| YD-082S-2 | 2 | 16.0 | 32.0 | 16.00 | 32.0 | 22.40 | 16.00 | 16.00 | 33.6 | 24 | 16.00 |
