Unsere robusten Waagrechtspanner (Horizontalspanner) mit Haltekräften von 750 N bis 4500 N – sind ideal für eine präzise, manuelle Werkstückspannung in Industrie und Fertigung. Diese Horizontal-Kniehebelspanner verbinden das bewährte Kniehebelprinzip mit einfacher Handhabung und hoher Spannkraft bei geringem Kraftaufwand. Die Spanner überzeugen durch langlebige, hochwertige Materialien und flexible Einsatzmöglichkeiten in unterschiedlichsten Anwendungen, von Vorrichtungen über Montage bis hin zur Produktion.
Die nicht rostenden Ausführungen in Edelstahl werden insbesonders in der Lebensmittel- und Pharmaindustrie verwendet.
Kurze Lieferzeiten !
| Modell-Nr. | Haltekraft [N] | Spannarmlänge [mm] | Höhe unter Spannarm [mm] | Material | Gewicht [g] | Preise ab EUR/Stk. | ||
|---|---|---|---|---|---|---|---|---|
| Spannarm | Handgriff | |||||||
| DST-20752-B | 750 | 37 | 19 | 94° | 76° | Stahl | 88 | 9,90 |
| DST-20752-BSS | 750 | 37 | 19 | 94° | 76° | Edelstahl | 88 | 19,90 |
| DST-21502-B | 1500 | 61.8 | 25 | 94° | 76° | Stahl | 200 | 11,90 |
| DST-21502-BSS | 1500 | 61.8 | 25 | 94° | 76° | Edelstahl | 200 | 25,90 |
| DST-22502-B | 2500 | 79 | 34 | 94° | 76° | Stahl | 430 | 17,90 |

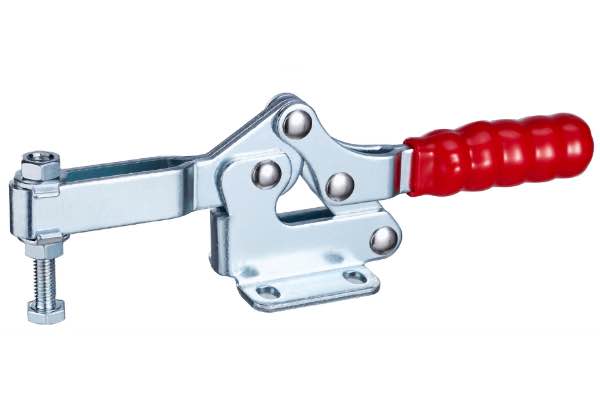

| DST-23502-B | 3500 | 108 | 45 | 94° | 76° | Stahl | 872 | 24,90 |

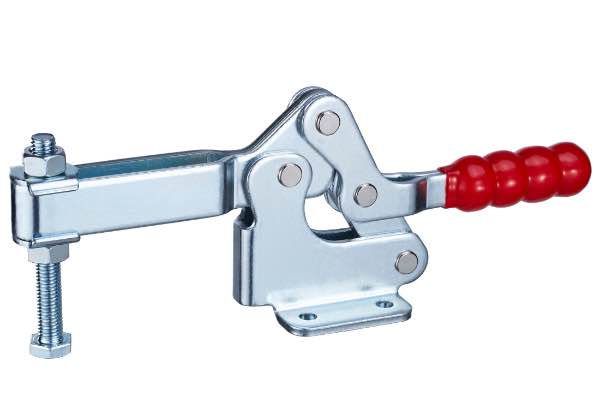

| DST-24502-B | 4500 | 128 | 59 | 94° | 76° | Stahl | 872 | 35,90 |
| Modell-Nr. | Material | Fuß | Haltekraft (kN) |
Bauhöhe (mm) |
Länge (mm) |
Spannarm (mm) |
Spannarm- Winkel |
Handgriff- Winkel |
Gewicht (g) |
Link |
|---|---|---|---|---|---|---|---|---|---|---|
| DST-20752-B | Stahl | Waagrecht | 750 | 28.8 | 120 | 38.4 | 94° | 76° | 88 | Details |
| DST-20752-BSS | Edelstahl | Waagrecht | 750 | 28.5 | 120 | 38.4 | 94° | 76° | 88 | Details |
| DST-21502-B | Stahl | Waagrecht | 1500 | 39.5 | 174 | 62.5 | 94° | 76° | 220 | Details |
| DST-21502-BSS | Edelstahl | Waagrecht | 1500 | 39.5 | 174 | 62.5 | 94° | 76° | 220 | Details |
| DST-22502-B | Stahl | Waagrecht | 2500 | 41.5 | 222 | 78.2 | 94° | 76° | 430 | Details |
| DST-23502-B | Stahl | Waagrecht | 3500 | 68 | 275 | 107 | 94° | 76° | 872 | Details |
| DST-24502-B | Stahl | Waagrecht | 4500 | 85 | 307 | 128.7 | 94° | 76° | 1400 | Details |
