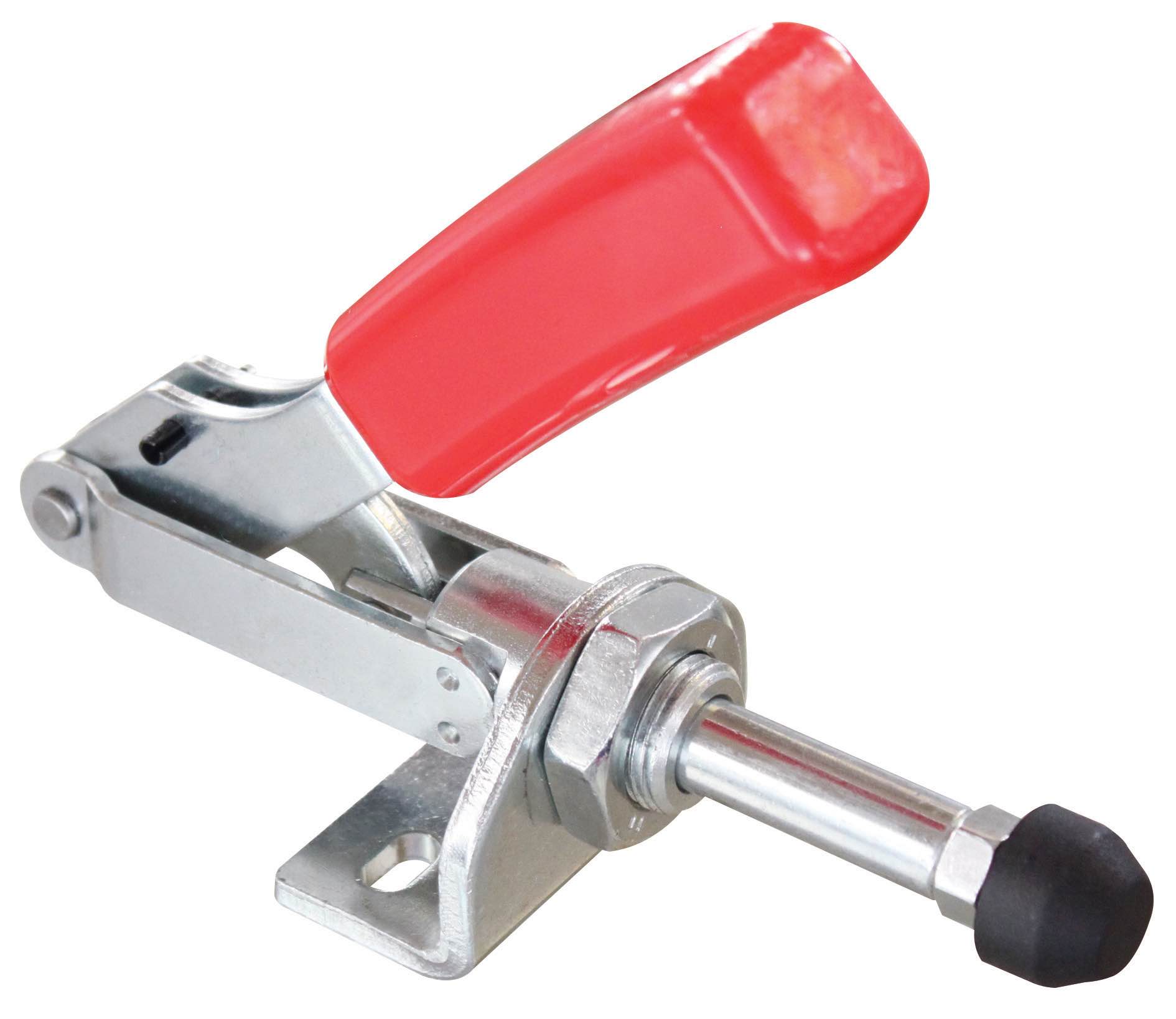

M60 Schubstangenspanner mit kleinem Winkelfuss

M60 Schubstangenspanner mit kleinem Winkelfuss

M60 Schubstangenspanner mit kleinem Winkelfuss

Schubstangenspanner mit kleinem Winkelfuß

  • Verwendung als Druck- und Zugspanner möglich.
  • Material : verzinkter passivierter Qualitätsstahl
  • Die Größen 2 und 3 sind in der rostfreien Ausführung in Edelstahl erhältlich (M60P)
  • Lagerbuchsen einsatzgehärtet, Lagerstellen gefettet
  • Nieten aus rostfreiem Stahl
  • Ergonomischer Handgriff aus ölbeständigem Kunststoff
  • Komplett mit vergüteter Andrückschraube und Gummi-Druckstück
  • ersetzt u.a. 6841, usw...
  • CAD-Daten stehen weiter unten zum Downloaden zur Verfügung !

Produktdaten & Varianten

Bestellnummer Größe F1 F2 Höhe Länge Hub Schraube Gewicht Preis CAD PDF
[kN][kN][mm][mm][mm][mm][g][EUR]
M60-0 0 0.8 0.8 40 110 16 M4 x 20 80 15.50 €
M60-1 1 1 1 58 120 20 M4 x 20 120 17,60 €
M60-2 2 2 2 80 175 28 M6 x 25 270 19,80 €
M60-3 3 2.5 2.5 102 190 32 M8 x 35 450 23,80 €
M60-5 5 4.5 4.5 123 230 40 M12 x 50 960 32,90 €

M60 Technische Zeichnung Schubstangenspanner mit Winkelfuss
Bestell-
nummer		GrößeabcdefghklmnoCAD
M60-0 0 6 34.5 16 4.5 17 16.5 16 12 M10 x 1 10 16 25 7
M60-1 1 8 44 20 4.5 24 20 15 15.5 M12 x 1.5 13.5 20 30 7
M60-2 2 10 59 28 5.5 28 28 28.5 22 M16 x 1.5 16 39.5 50 12.5
M60-3 3 12 70 32 6.5 36 32 30 27 M20 x 1.5 19 42 60.5 15
M60-5 5 16 82 40 8.5 41 36 28 30 M24 x 1.5 26 46 65 15

MS60/1 Befestigungswinkel

MS60/1 Befestigungswinkel für Schubstangenspanner

Befestigungswinkel

  • Qualitätsstahl verzinkt und passiviert
  • optional in Edelstahlausführung verfügbar
  • beliebige Ausführungen nach Vorgaben lieferbar !
Größedd1eLbhs
0 4.5 4.5 16 25 16 12 2.5
1 4.5 6.5 17.5 30 20 15.5 3
2 5.5 8 34 50 28 22 4
3 6.5 12 36 60 31.5 26 5
5 8.5 17 37 65 36 30 6

M60 Anwendungsbeispiel Schubstangenspanner mit kleinem Winkelfuss

M60S Schubstangenspanner mit Sicherheitsverriegelung

Schubstangenspanner mit Sicherheitsverriegelung

  • Die Sicherheitsverriegelung verhindert ein unbeabsichtigtes oder durch Vibrationen ausgelöstes Öffnen des Spanners
  • Die Konsole bzw. Befestigungsplatte kann nach Vorgaben bezüglich Abmessungen und Bohrbild angepasst werden.
  • Modifikationen und Sonderausführungen sind bereits bei relativ kleinen Mengen möglich.

CAD-Daten Herunterladen
