Schubstangenspanner Einbauversion

DST-362 Schubstangenspanner in Einbauversion mit und ohne Konsole

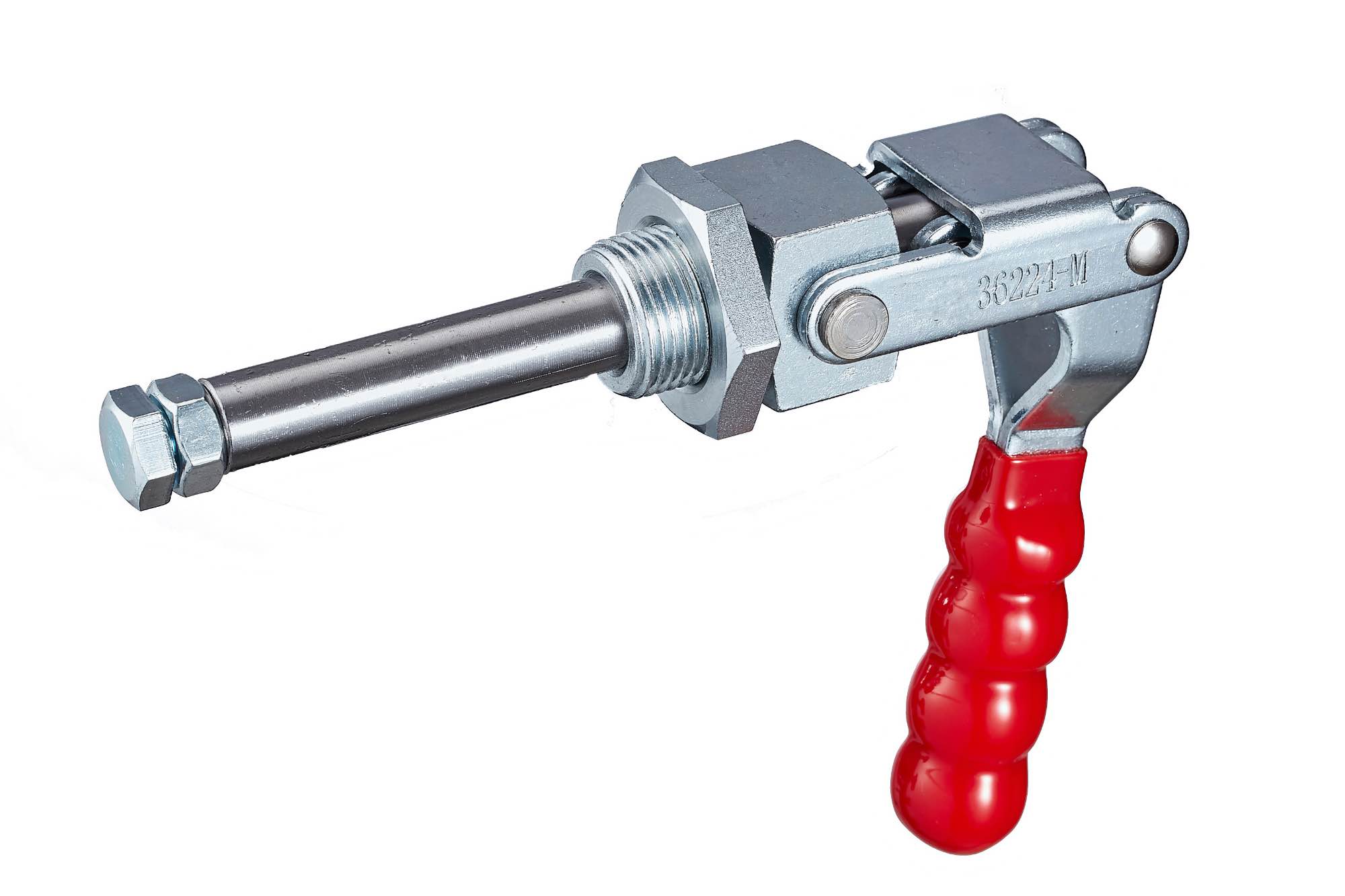

Produktfoto DST-362

Schubstangenspanner in Einbauversion :

  • Kompakter Schubstangenspanner in Einbauversion ohne Konsole
  • optional mit kleinem Winkelfuß/Befestigungswinkel erhältlich
  • Der Spannhebel kann in jede gewünschte Spannposition gedreht und befestigt werden.
  • Haltekraft 910N bis 3180N
  • metrisches stirnseitiges Außengewinde zum Einbau in Vorrichtungen oder Bleche
  • verriegelt in eingefahrener und ausgefahrener Position
  • Ein Einsatz sowohl als Druck- als auch Zugspanner möglich
  • Material: Stahl verzinkt und passiviert
  • als rostfreie Variante in Edelstahl verfügbar
  • komplett mit Einstellschraube und Mutter
  • ergonomischer Kunststoffgriff

Hinweise :

  • ähnlich wie DST 602, 604, 624, etc...
  • Die Ausführungen in Edelstahl sind für den Einsatz in der Lebensmittel- und Pharmaindustrie geeignet

Produktdaten & Varianten

Bestellnummer Größe F1F2HöheLängeHub SchraubeGewichtPreis CAD PDF
[kN][kN][mm][mm][mm][mm][g][EUR]
36202-M 2 0.91 91 75 64.2 20 SA-064010 113 15,80
36204-M 3 1.36 1.36 115 98 39 SA-085012 270 18,50
36224-M 4 3.18 3.18 137 171 65.5 085012 770 29,90

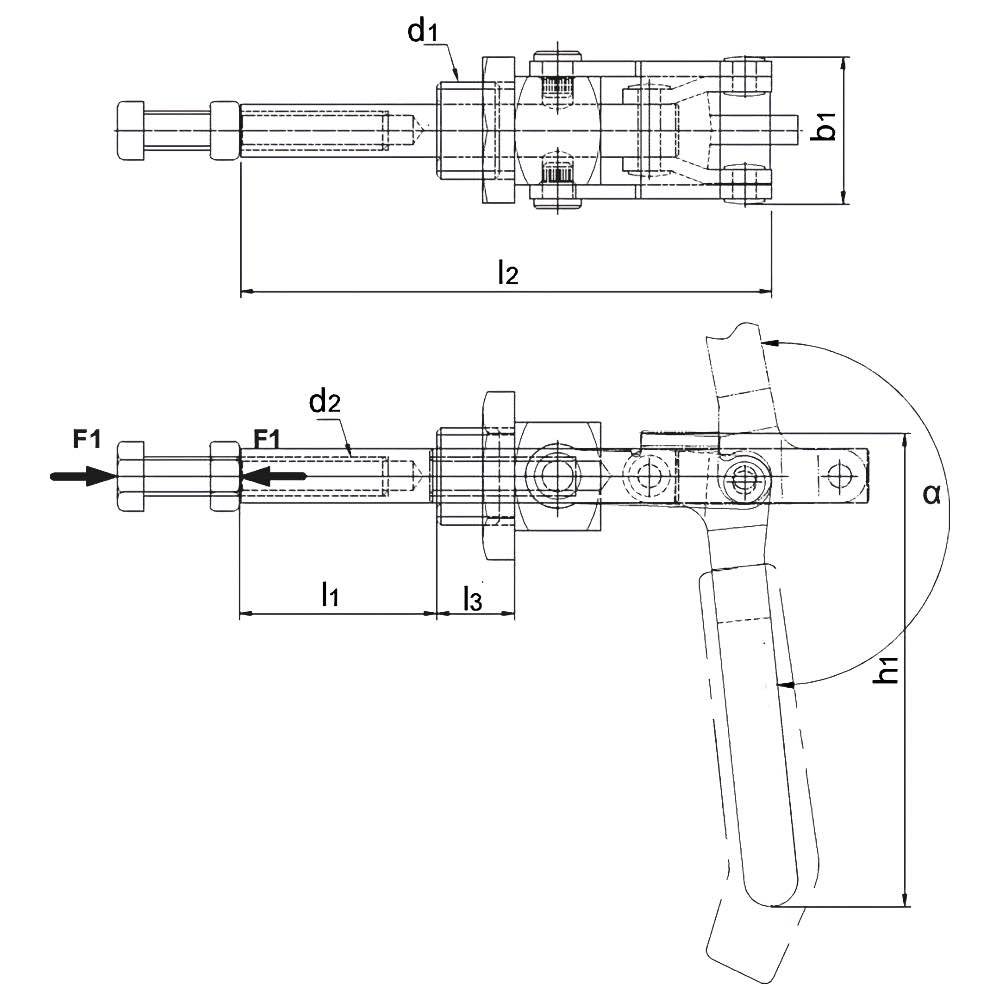

Technische Zeichnung DST-362
Art.-Nr.DST
Referenz		HaltekraftHubα1l1l2b1d1h1l3d2MaterialGewichtPreis abTZCAD
F [N][mm][g]EUR/Stk.
36202-M 602 910 20.0 180° 21.0 64.2 24 M16 x 1.5 75 12.7 M6x1.0x25 Stahl 113 15,80
36202-MSS 602-SS 910 20.0 180° 21.0 64.2 24 M16 x 1.5 75 12.7 M6x1.0x25 Edelstahl 113 37,80
36204-M 604 1360 39.0 180° 39.7 115 31 M20 x 1.5 98 15.9 M8x1.25x35 Stahl 270 18,50
36204-MSS 604-SS 1360 39.0 180° 39.7 115 31 M20 x 1.5 98 15.9 M8x1.25x35 Edelstahl 270 39,80
36224-M 624 3180 65.5 180° 70.3 171 39 M27 x 2.0 137 22.3 M10x1.5x40 Stahl 770 29,90
36224-MSS 624-SS 3180 65.5 180° 70.3 171 39 M27 x 2.0 137 22.3 M10x1.5x40 Edelstahl 770 75,00
