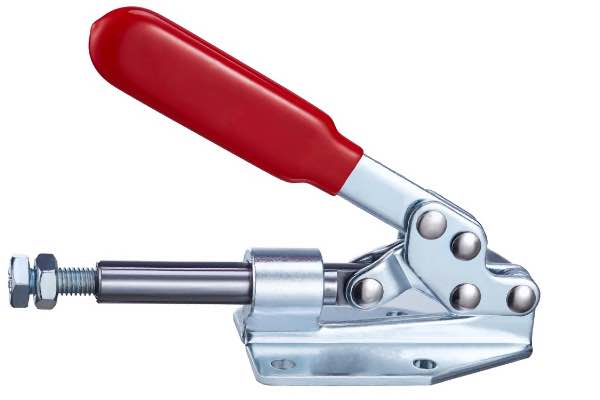

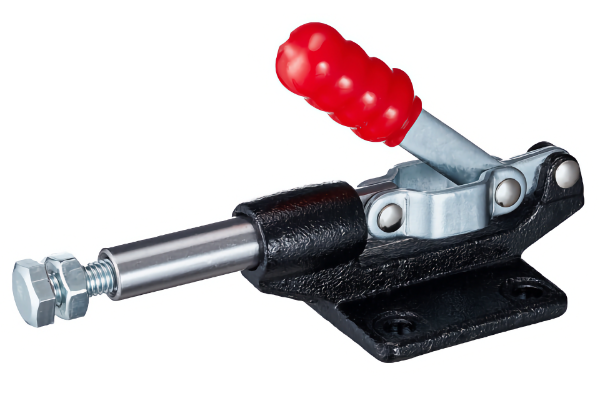

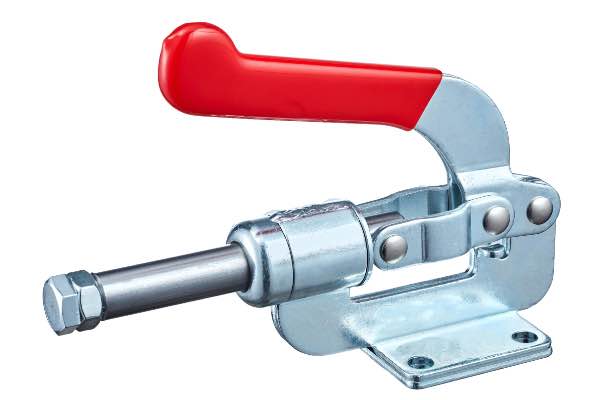

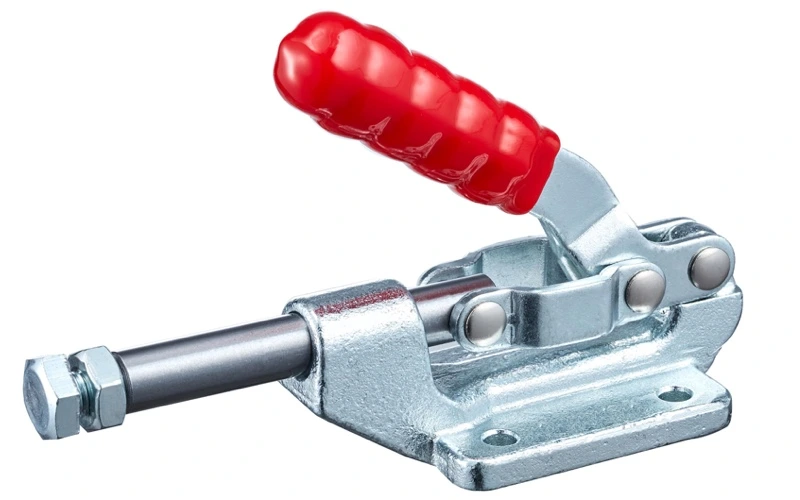

Schubstangenspanner mit waagrechter Konsole werden vor allem eingesetzt, wenn die Befestigungsebene horizontal verläuft und ein geradliniges Spannen in Längsrichtung erforderlich ist. Durch die seitliche Anordnung der Konsole bleibt die Montagefläche frei von störenden Konturen und ermöglicht eine kompakte Integration in Vorrichtungen, Montagearbeitsplätze und Prüfaufnahmen.
Die Konstruktion erlaubt eine sichere und reproduzierbare Fixierung von Bauteilen mit unterschiedlichen Konturen. Durch den Kniehebelmechanismus rastet die Spannstellung stabil ein und verhindert ein unbeabsichtigtes Öffnen während der Bearbeitung. Je nach Baugröße stehen Varianten mit unterschiedlich dimensionierten Andrückschrauben, Spindeln und Bestellnummern zur Verfügung.
Diese Bauform wird häufig in der Metallbearbeitung, im Vorrichtungsbau, in der Messtechnik sowie bei allgemeinen Montageprozessen eingesetzt.
| Modell-Nr. | Material | Haltekraft [kN] |
Hub [mm] |
F2 [kN] |
Höhe [mm] |
Länge [mm] |
Griff Winkel |
Gewicht [g] |
Details |
|---|---|---|---|---|---|---|---|---|---|
|
|
Stahl | 2.72 | 31.8 | - | 81 | 125 | 180 | 420 | Details |
|
|
Stahl | 1.8 | 29.7 | - | 99.5 | 125 | 144.5 | 380 | Details |
|
|

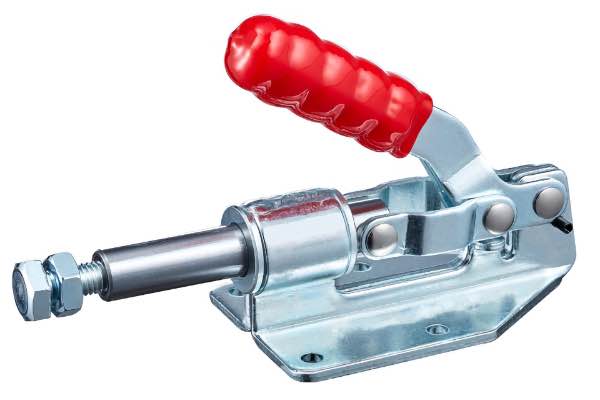

Stahl | 1.8 | 32 | - | 82 | 130 | 180 | 397 | Details |
|
|
Edelstahl | 1.8 | 32 | - | 82 | 130 | 180 | 397 | Details |
|
|

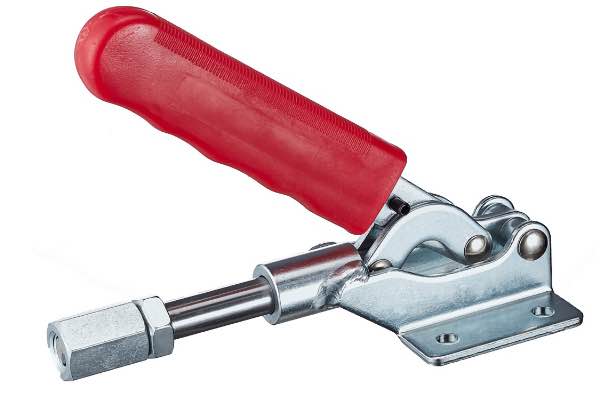

Stahl | 2 | 30 | - | 112 | 151 | 190 | 380 | Details |
|
|
Stahl | 2.25 | 17.5 | - | 42 | 75 | 180 | 150 | Details |
|
|
Stahl | 2.27 | 32 | - | 76.5 | 125.7 | 180 | 340 | Details |
|
|
Stahl | 2.27 | 32 | - | 97 | 125.7 | 180 | 340 | Details |
|
|
Stahl | 2.27 | 32 | - | 92 | 126.17 | 340 | Details | |
|
|
Stahl | 2.7 | 26 | 2.7 | 87 | 150 | - | 410 | Details |
|
|
Stahl | 2.72 | 31.8 | - | 84 | 124.4 | 180 | 395 | Details |
|
|

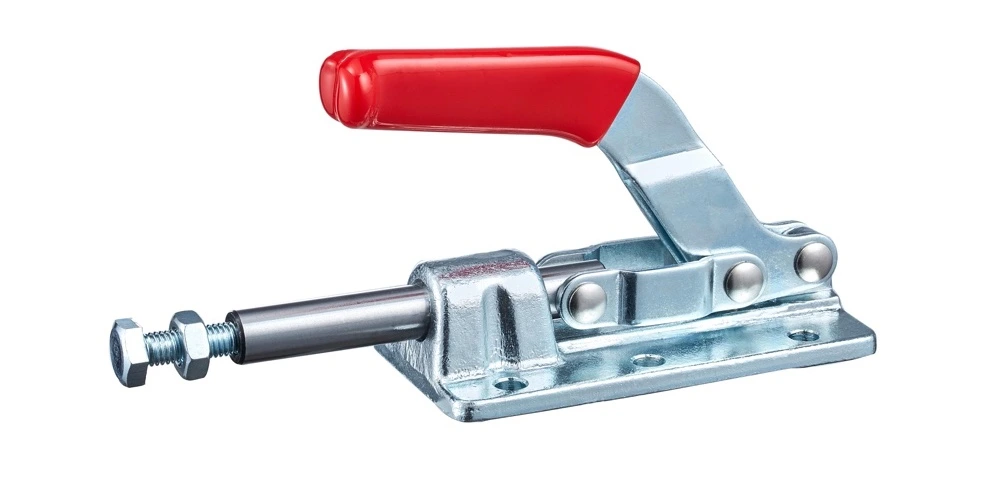

Stahl | 3.18 | 41.3 | - | 83 | 153.6 | 180 | 700 | Details |
|
|
Stahl | 3.64 | 40.8 | - | 110 | 171.5 | 180 | 800 | Details |
|
|
Stahl | 3.18 | 41.3 | - | 83 | 153.6 | 180 | 700 | Details |
|
|
Stahl | 3.64 | 40.8 | - | 110 | 171.5 | 180 | 800 | Details |
|
|

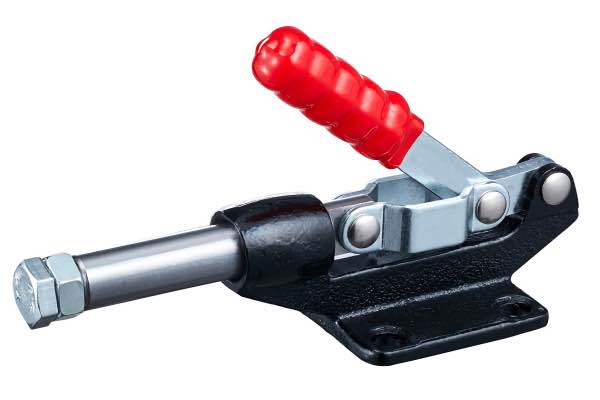

Stahl | 3.86 | 42 | - | 123 | 158.2 | 180 | 580 | Details |
|
|

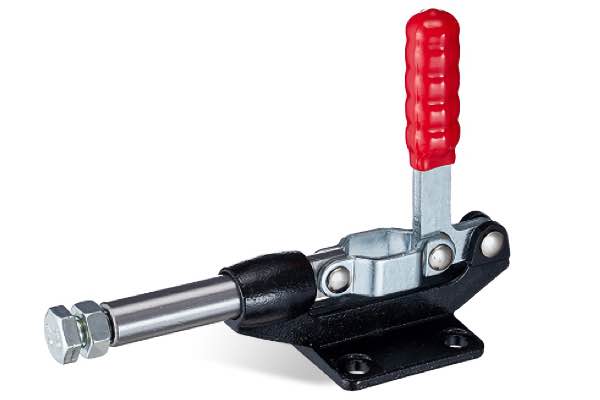

Stahl | 3.86 | 42 | - | 96.4 | 158.2 | 180 | 580 | Details |
|
|
Edelstahl | 3.86 | 42 | - | 96.2 | 158.2 | 183 | 580 | Details |
|
|

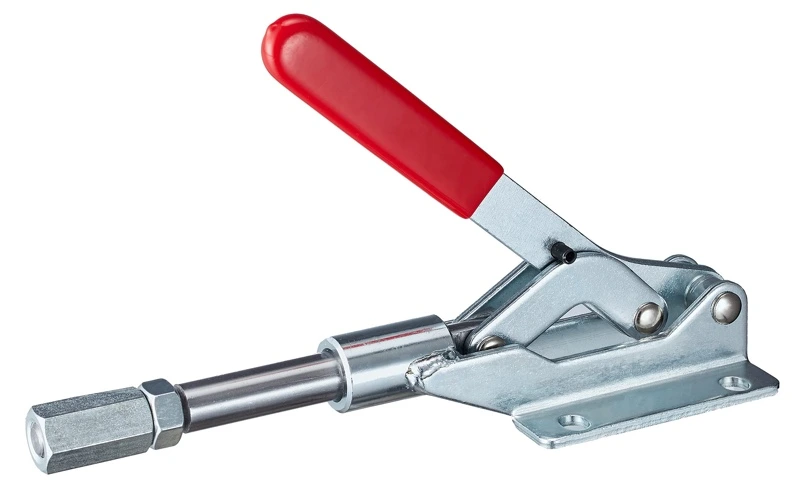

Stahl | 4.54 | 50 | - | 148 | 250 | 190 | 965 | Details |
|
|

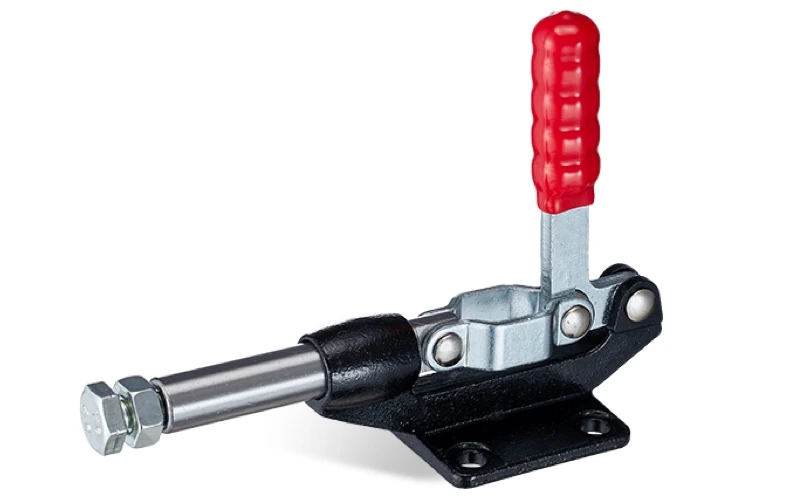

Stahl | 6.8 | 60 | - | 138 | 234 | 180 | 1480 | Details |
|
|
Stahl | 2–4 | 32–44 | 2–4 | 95–115 | 186–190 | - | 575–1010 | Details |
|
|
Stahl | 6.8 | 60 | - | 171.6 | 234 | 180 | 1480 | Details |
|
|

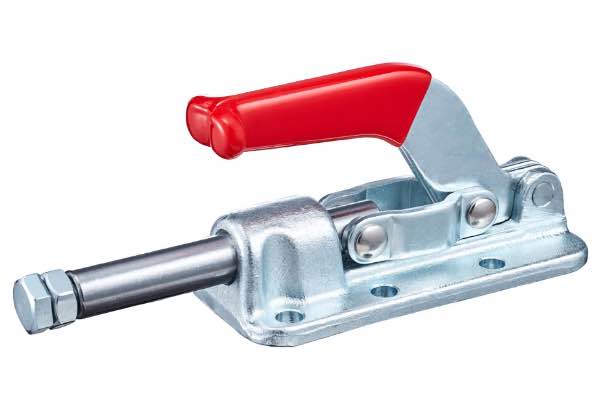

Stahl | 11.36 | 50 | - | 77 | 180 | 180 | 1050 | Details |
|
|
Stahl, Edelstahl | 1.8–6.8 | 32–60 | 1.8–6.8 | 76.5–171.6 | 125.7–234 | - | 340–1480 | Details |
