CCG Miniatur-Hebelspanner

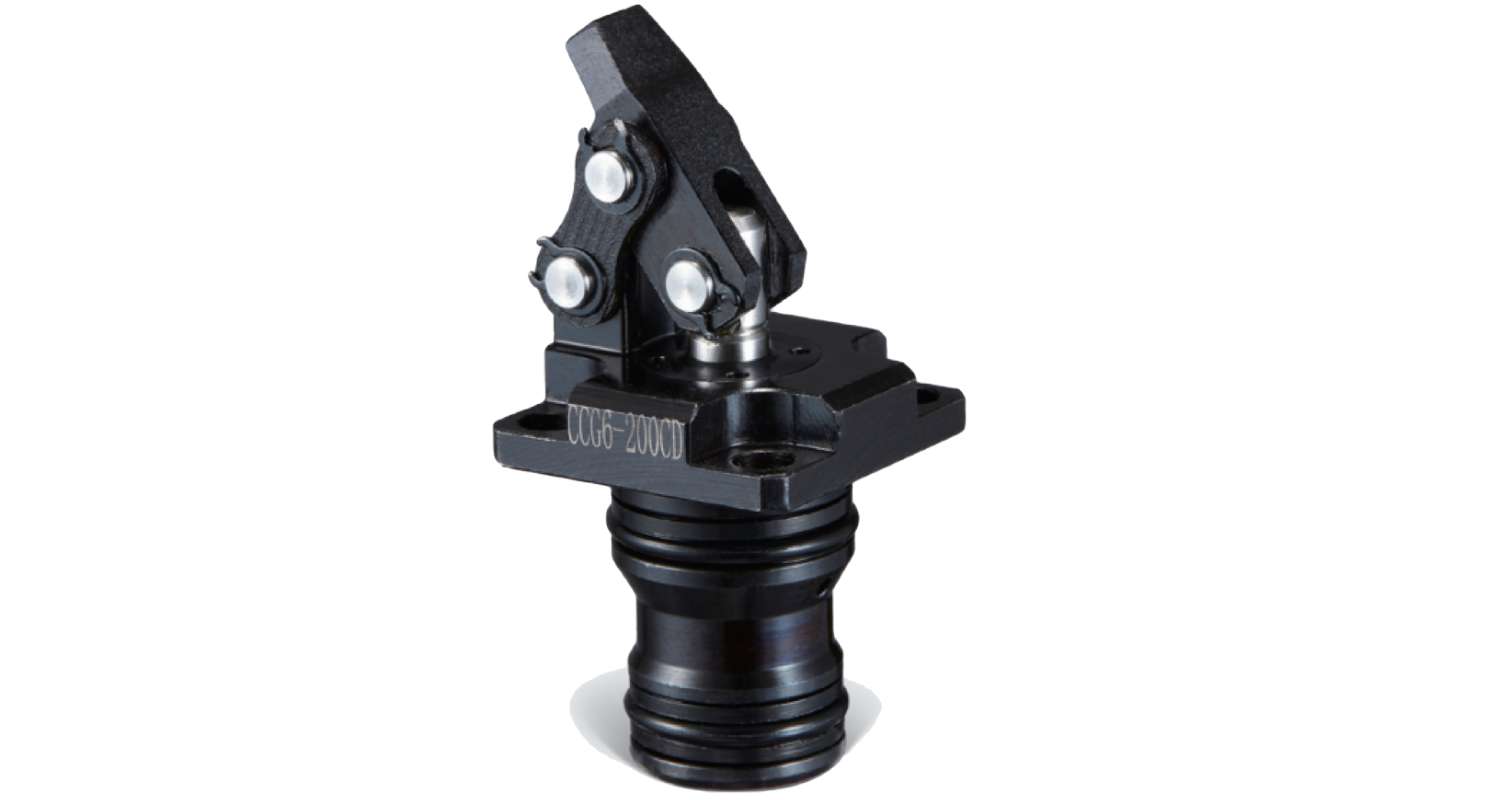

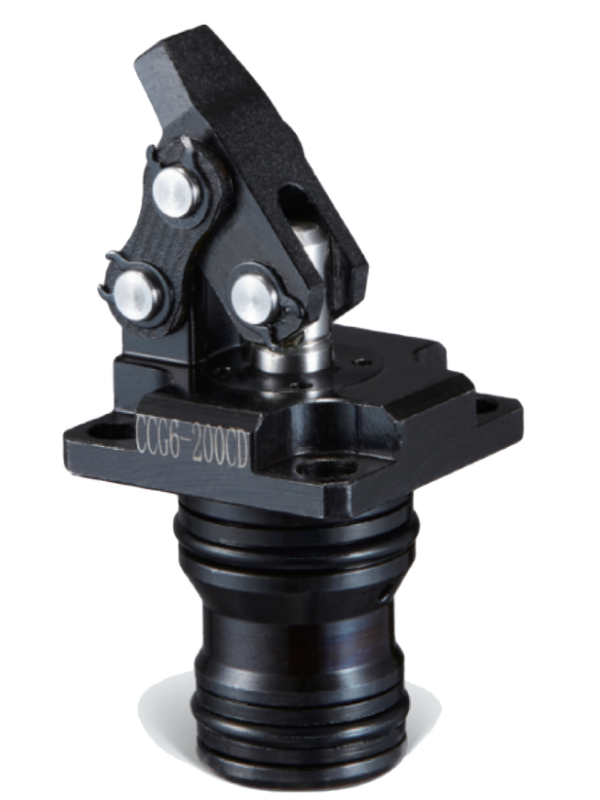

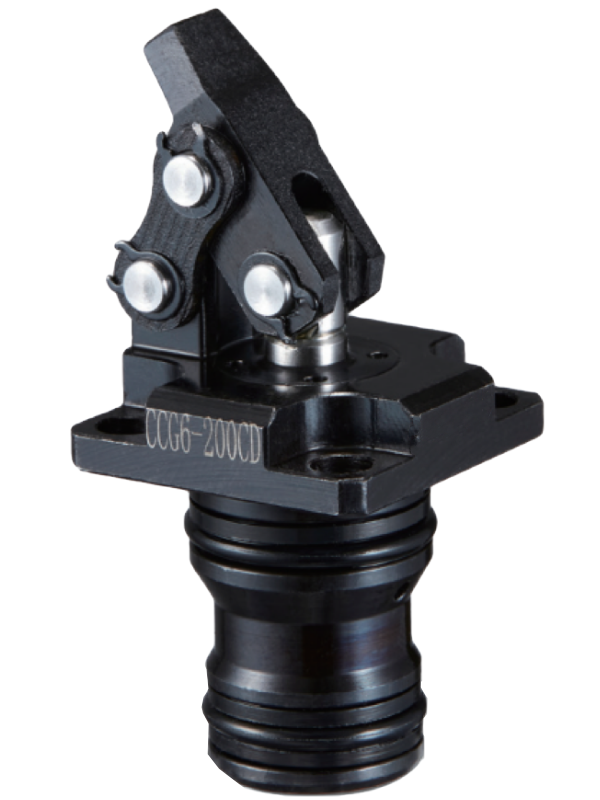

CCG Miniatur-Hebelspanner – kompakte Bauform und hohe Spannkräfte
- Kompakter hydraulischer Miniatur-Hebelspanner für automatisierte Spannvorrichtungen und Vorrichtungsbau
- Diese Baureihe zeichnet sich durch hohe Spannkräfte bei minimalem Platzbedarf aus
- Zwei Baugrößen von CCG6-200CD bis CCG8-200CD
- Spannkräfte bis ca. 1,46 kN, abhängig von Baugröße und Hydraulikdruck
- Max. Betriebsdruck: 200 bar (200 kgf/cm²)
- Min. Betriebsdruck: 30 bar (30 kgf/cm²)
- Gesamthub von 10,8 bis 14 mm, abhängig von der Baugröße
- Hydraulisch doppelt wirkend
Technische Hinweise:
- Die tatsächliche Spannkraft ist abhängig vom Hydraulikdruck und der verwendeten Spanneisenlänge.
- Die Spann- und Entspannbewegung sollte nicht mit überhöhter Geschwindigkeit betrieben werden.
- Zur gezielten Einstellung der Spanngeschwindigkeit wird der Einsatz eines Ölmengenregelventils empfohlen.
Ausführung / Service:
- Abweichende Spannarm-Ausführungen können kundenspezifisch gefertigt werden.
- CAD-Daten stehen im Bereich „CAD & Downloads“ zur Verfügung.
Beispiel-Bestellcode:
CCG6-200CD
Baureihe & Kolbendurchmesser – Druck / Ausführung
| ① | CCG | Baureihe | CCG – Miniatur-Hebelspanner |
|---|---|---|---|
| ② | 6 / 8 | Kolbenstangendurchmesser | 6 : ØD = 6 mm 8 : ØD = 8 mm |
| ③ | 200CD | Ausführung / Funktion | 200CD : Max. 200 bar, hydraulisch doppelt wirkend |
Spezifikationen CCG Miniatur-Hebelspanner
| Modell | Spannkraft bei 200 bar | Schwenkhub | Spannhub | Gesamthub | Ölbedarf Spannen | Ölbedarf Entspannen |
|---|---|---|---|---|---|---|
| [kN] | [mm] | [mm] | [mm] | [cm³] | [cm³] | |
| CCG6-200CD | 0,93 | 1,5 | 9,3 | 10,8 | 0,51 | 0,79 |
| CCG8-200CD | 1,46 | 2,0 | 12,0 | 14,0 | 1,04 | 1,54 |
Hinweis: Betriebsdruck 30 bis 200 bar. Die erreichbare Spannkraft ist abhängig vom Hydraulikdruck und von der Länge des verwendeten Spanneisens.

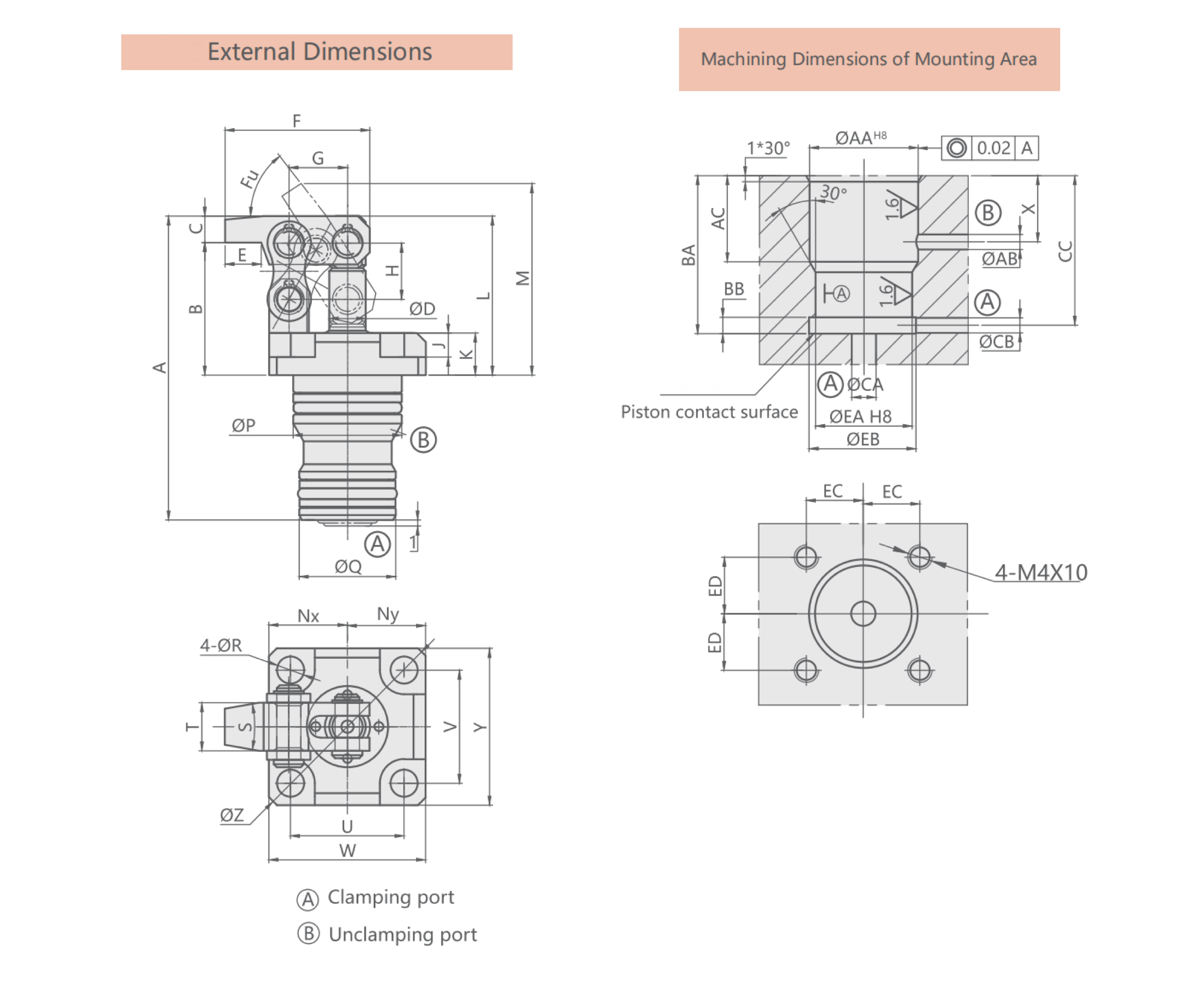

Technische Zeichnung
| Modell | A | B | C | D | E | F | Fu | G | H | J | K | L | M | Nx | Ny | P | Q | R | S | T | U | V | W | Y | Z | X | AA | AB | AC | BA | BB | CA | CB | CC | EA | EB | EC | ED |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CCG6-200CD | 50,4 | 22 | 4,4 | 6 | 6 | 24 | 52° | 9,7 | 9,3 | 4 | 7 | 26,4 | 31,8 | 13 | 13 | 18 | 16 | 4,5 | 20° | 8 | 18,8 | 18,8 | 26 | 26 | 35 | 11±1 | 18 | 2,5 | 14,3 | 25 +0,3/-0,2 | 1,5 | 4 | — | — | 16 | 16,5 | 9,4 | 9,4 |
| CCG8-200CD | 65,9 | 27,4 | 6,5 | 8 | 8 | 35 | 59° | 12,3 | 12 | 4 | 8 | 33,9 | 43,8 | 16,5 | 15,5 | 26 | 23 | 5 | 30° | 11,5 | 24 | 25 | 32 | 33 | 42 | 13±1 | 26 | 4~6 | 16,5 | 33 +0,3/-0,2 | 5 | 5~10 | 4~6 | 30,5 | 23 | 23,5 | 12 | 12,5 |
CCG Miniatur-Hebelspanner – CAD-Daten
CAD-Dateien im STEP-Format auf Anfrage !
Weitere Ausführungen und kundenspezifische Anpassungen auf Anfrage.
