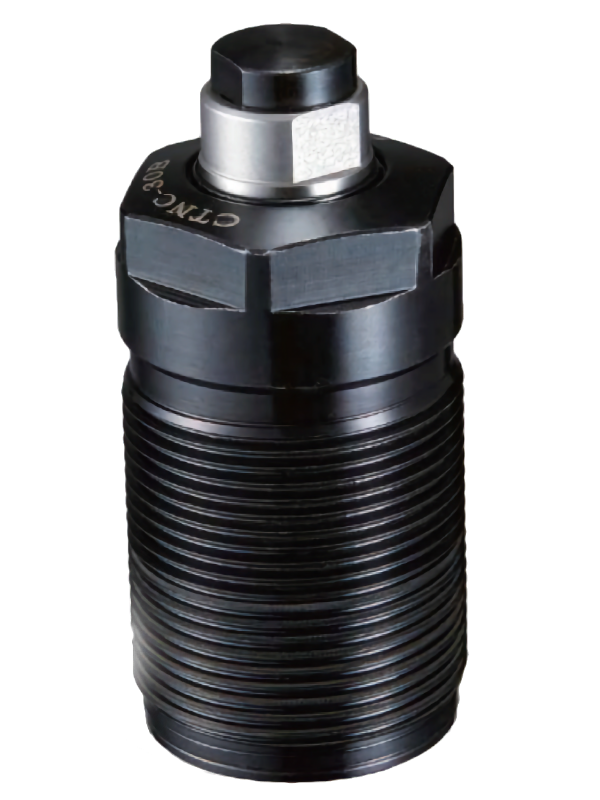

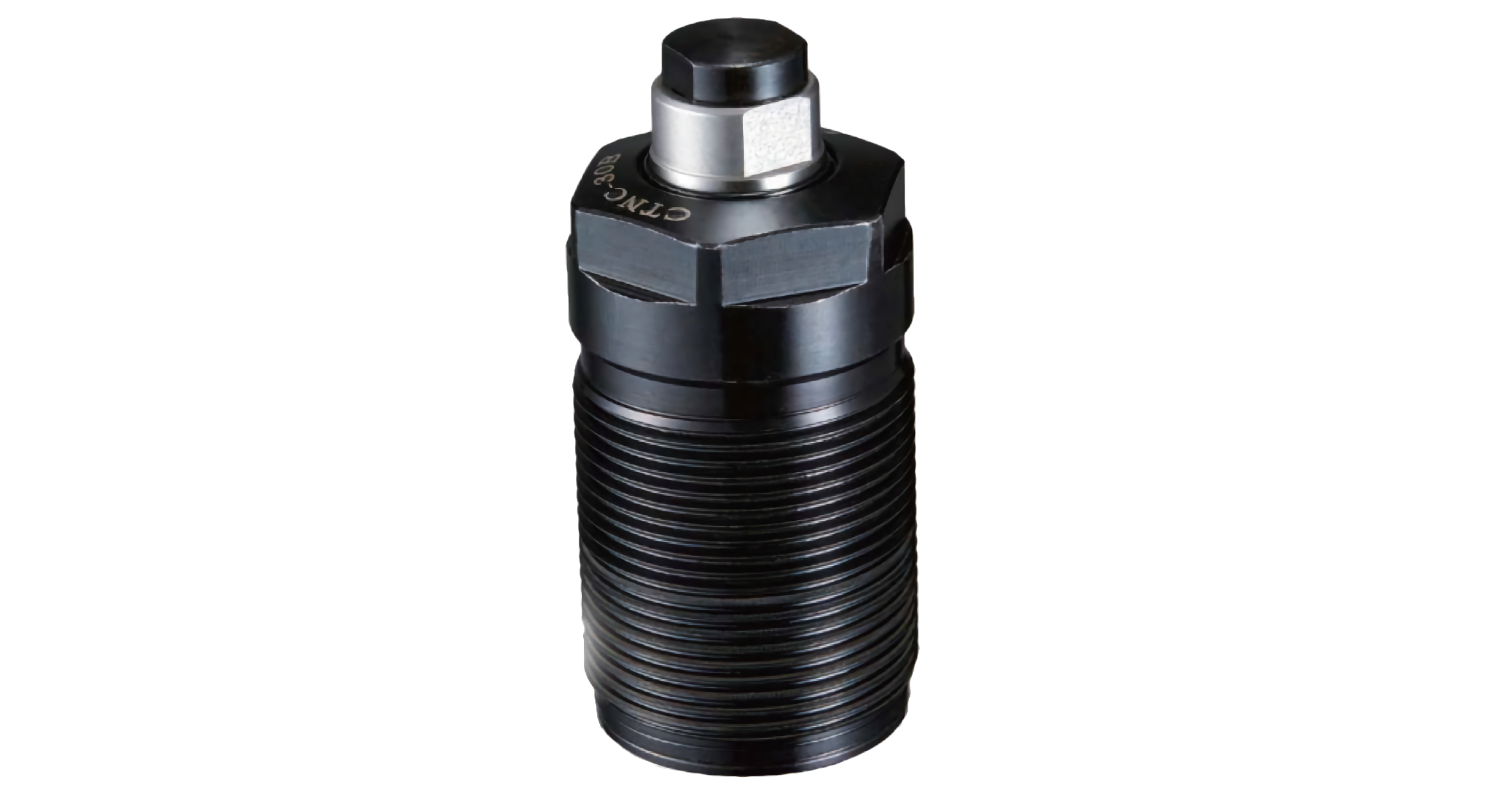

CTNC Hydraulische Einschraub-Abstützelemente
CTNC Hydraulische Einschraub-Abstützelemente – Hohe Abstützkraft & universelle Montage
- Hohe Abstützkraft: Der Spalt zwischen Kolbenstange und Spannzange wurde für eine verbesserte Gesamtleistung optimiert, was zu einer deutlich höheren Abstützkraft führt.
- Hoher Druck: Der Arbeitsdruckbereich liegt zwischen 7 und 35 MPa.
- Universeller Einbau: Die CTNC-Serie ist mit gängigen Zylindern auf dem Markt kompatibel und austauschbar.
- Erhältlich in zwei Funktionsweisen: Hydraulisch ausfahrend und federnd ausfahrend.
Technische Hinweise:
- Wenn Abstützelement und Spannzylinder einander gegenüberliegend eingesetzt werden, achten Sie auf die richtige Auswahl: Die Abstützkraft sollte mindestens dem 1,5-fachen der Spannkraft des Zylinders entsprechen.
- Halten Sie die Entlüftungsöffnung zur Atmosphäre hin offen, um das Eindringen von Kühlschmierstoff und Schleifstaub in das Innere des Abstützzylinders wirksam zu verhindern.
- Wenn die Ausfahrgeschwindigkeit der Kolbenstange zu hoch ist, kann dies beim Auftreffen auf das Werkstück zu einem Rückprall (Prellen) führen und an der Rückprallposition klemmen...
Kundenspezifische Lösungen / Service:
- Sonderausführungen und spezifische Gewindeoptionen sind auf Anfrage lieferbar.
- CAD-Daten stehen im Bereich „CAD & Downloads“ zur Verfügung.
Beispiel Bestellnummer:
CTNC-30B
Baureihe – Zylinder-Außendurchmesser (Gewinde) – Funktionsweise
| ① | CTNC | Baureihe | CTNC – Hydraulische Einschraub-Abstützelemente |
|---|---|---|---|
| ② | 30 | Zylinder-Außendurchmesser | 26 : M26x1.5 30 : M30x1.5 36 : M36x1.5 45 : M45x1.5 |
| ③ | B | Funktionsweise (Typ) | A : Federnd ausfahrend (Spring rising type) B : Hydraulisch ausfahrend (Hydraulic rising type) |
Spezifikationen CTNC Abstützelemente
| Modell-Nr. | Abstützkraft bei 35 MPa | Öl-Zylinder- kapazität | Federkraft (Ausfahren) | Abstützhub | Max. Betriebs- druck | Min. Betriebs- druck | Betriebs- temperatur | Gewicht |
|---|---|---|---|---|---|---|---|---|
| [N] | [cm³] | [N] | [mm] | [MPa] | [MPa] | [°C] | [kg] | |
| CTNC-26 | 440 | 0,3 | 4 ~ 9 | 6,5 | 35 | 7 | 0~70 | 0,15 |
| CTNC-30 | 710 | 0,6 | 5 ~ 11 | 8 | 35 | 7 | 0~70 | 0,2 |
| CTNC-36 | 1170 | 1,1 | 6 ~ 14 | 10 | 35 | 7 | 0~70 | 0,3 |
| CTNC-45 | 1630 | 1,8 | 8 ~ 22 | 12 | 35 | 7 | 0~70 | 0,75 |
Hinweis: Der Arbeitsdruckbereich liegt bei 7 – 35 MPa. Achten Sie auf geeignete Durchflussregelventile, um zu hohe Rücklaufgeschwindigkeiten zu vermeiden.

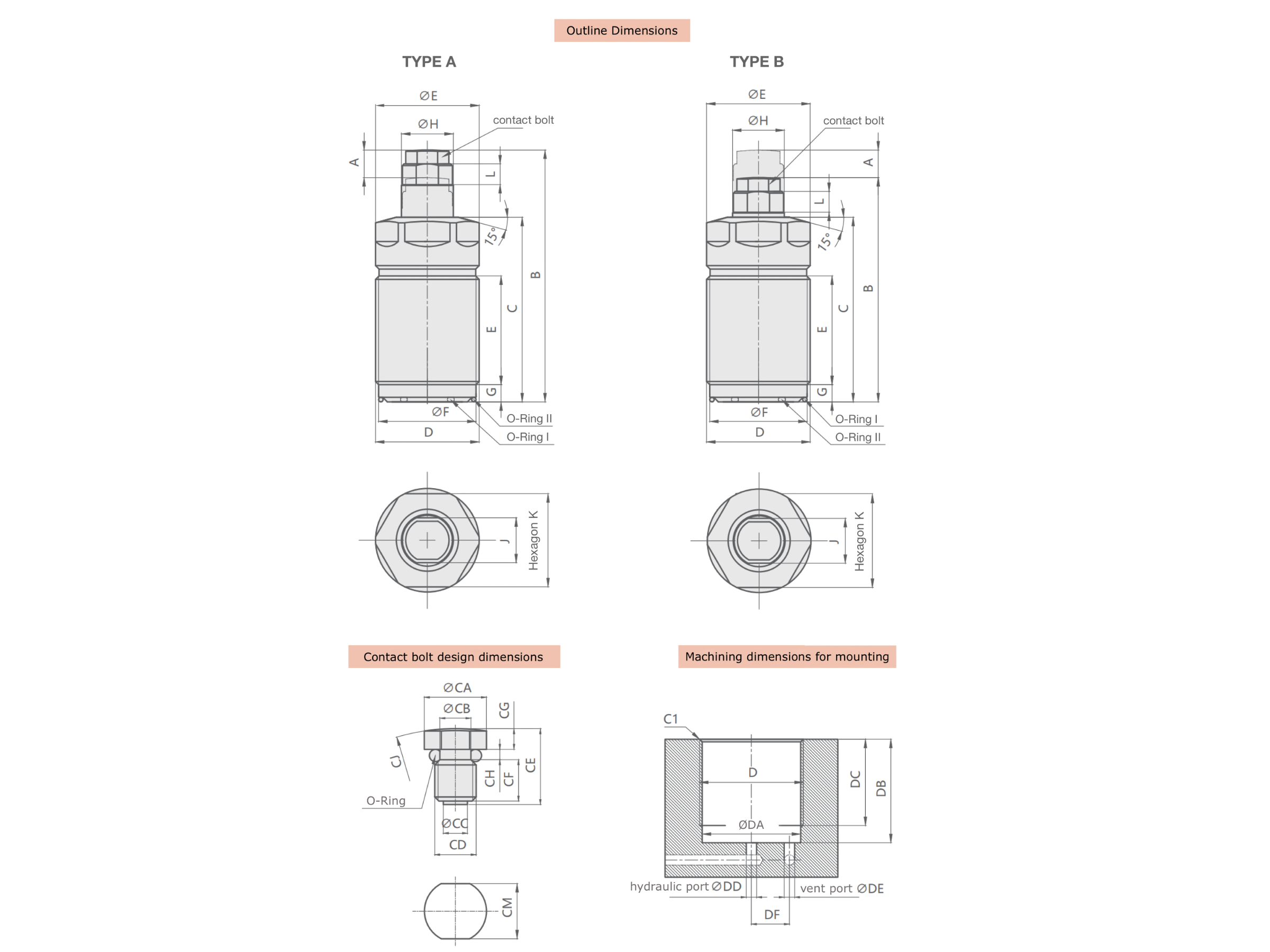

Technische Zeichnung & Maße
| Model | A HUB | B Type A | B Type B | C | D | E | F | G | H | J | K | L | CA | CB | CC | CD | CF | CE | CG | CH | CJ | CM | DA | DB | DC | DD | DE | DF | O-ring I | O-ring II | O-ring III |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CTNC-26 | 6.5 | 66.5 | 60 | 48.5 | M26×1.5 | 27.5 | 24.2 | 5 | 12 | 10 | 24 | 6 | 11.5 | 6 | 5 | M8 | 7.1 | 14 | 4 | 1.9 | SR30 | 10 | 24.5 | 13 ~ 32 | DB-4 | 2 ~ 6 | 2 | 9.5 | AS568-020(90°) | AS568-013(90°) | S6 |
| CTNC-30 | 8 | 73 | 65 | 53.5 | M30×1.5 | 31.5 | 28.2 | 5 | 15 | 13 | 27 | 6 | 12.5 | 7.8 | 6 | M10 | 7.1 | 14 | 4 | 1.9 | SR50 | 11 | 28.5 | 13 ~ 36 | DB-4 | 2 ~ 6 | 22 | 11 | AS568-022(90°) | AS568-014(90°) | S8 |
| CTNC-36 | 10 | 86.5 | 76.5 | 64.5 | M36×1.5 | 51.2 | 34.2 | 5 | 18 | 14 | 32 | 6.5 | 12.5 | 7.8 | 6 | M10 | 7.1 | 14 | 4 | 1.9 | SR50 | 11 | 34.5 | 15 ~ 55 | DB-4 | 2 ~ 6 | 3 | 13 | AS568-026(90°) | AS568-015(90°) | S8 |
| CTNC-45 | 12 | 100 | 88 | 71.5 | M45×1.5 | 55.2 | 43.2 | 6 | 22 | 19 | 41 | 9 | 16.5 | 9.7 | 7.4 | M12 | 8 | 18 | 6 | 3 | SR80 | 14 | 43.5 | 18 ~ 60 | DB-5 | 2 ~ 8 | 3 | 15 | AS568-030(90°) | AS568-017(90°) | S10 |
Spannkraft in Abhängigkeit von Hydraulikdruck & Leistungsdiagramme

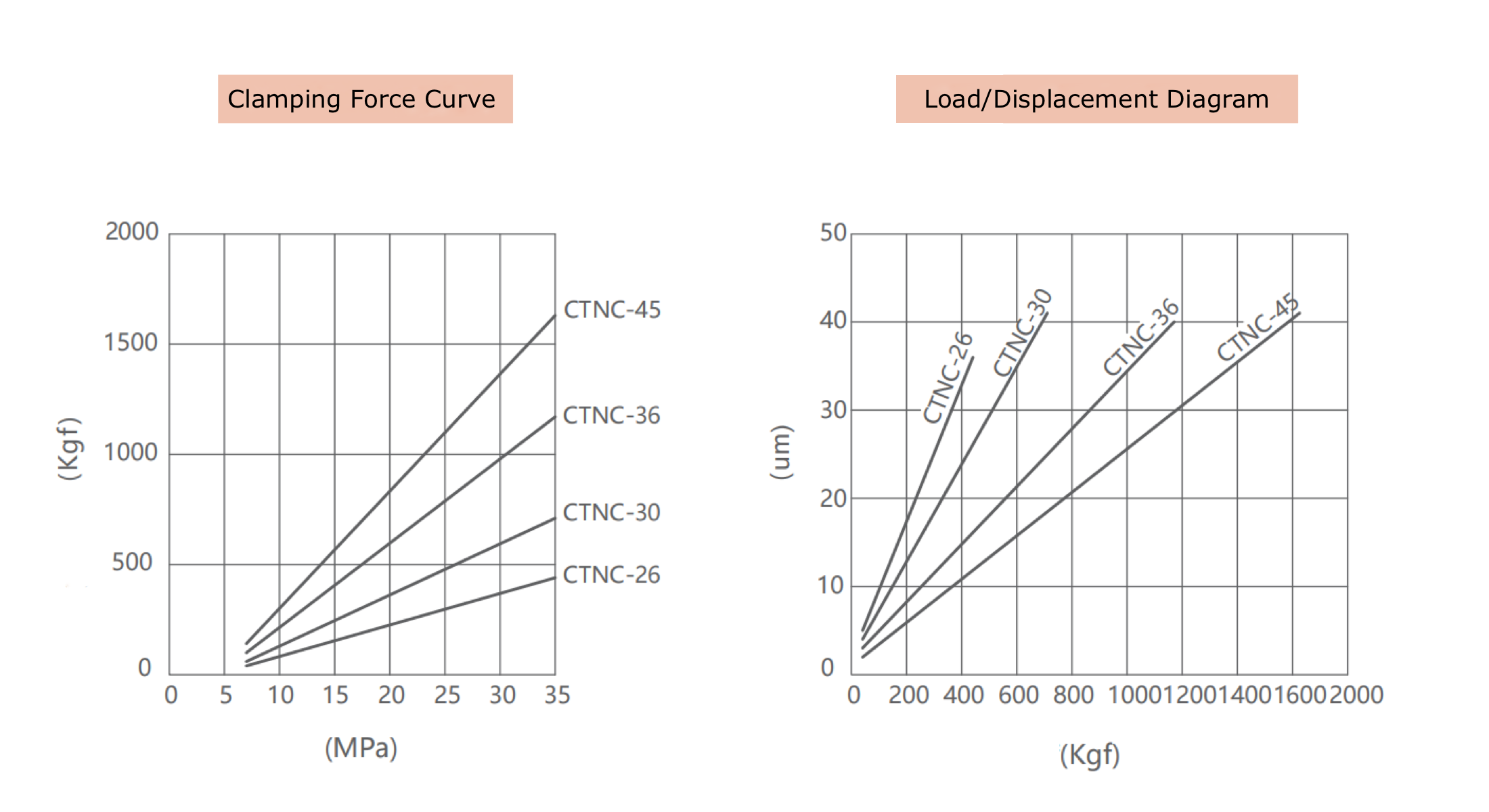

Die Leistungsdiagramme zeigen das Verhältnis zwischen Hydraulikdruck und Abstützkraft (MPa vs. kgf) sowie die Last-Verschiebungs-Eigenschaften für die Modelle CTNC-26, CTNC-30, CTNC-36 und CTNC-45.
CAD-Daten & Dokumentation
CAD-Dateien im STEP-Format auf Anfrage !
Weitere Ausführungen und kundenspezifische Anpassungen auf Anfrage.
