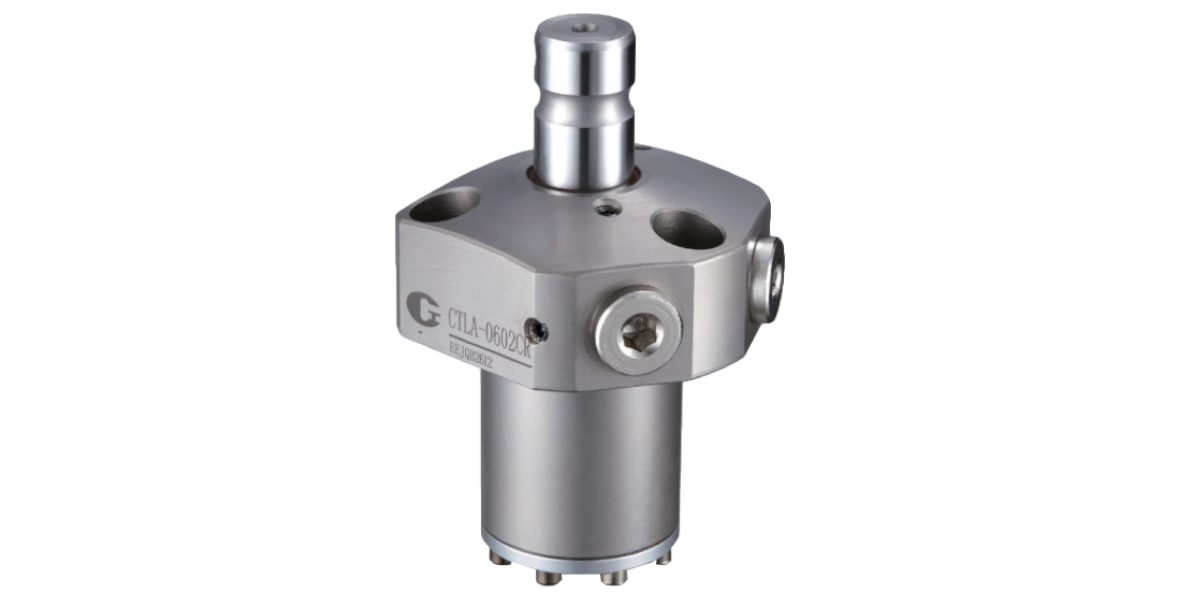

CTLA Hochdruck-Hydraulischer Schwenkspanner - doppelt wirkend
Hochdruck-Hydraulischer Schwenkspannzylinder - doppelt wirkend:
- Hochdruck-Hydraulik-Schwenkspanner für anspruchsvolle Spannaufgaben
- Doppelt wirkende Ausführung zum hydraulischen Spannen und Entspannen
- Kompakte Bauweise mit hoher Spannkraft
- Geeignet für einen maximalen Betriebsdruck von 350 bar
- Standard-Schwenkwinkel 90°
- Schwenkrichtung beim Spannen wählbar: rechts oder links
- Verschiedene Baugrößen mit Zylinder-Außendurchmessern von 28,5 bis 90 mm
- Hohe Spannkräfte abhängig von Hydraulikdruck und Länge des verwendeten Spannhebels
- Ausführungen mit G-Gewinde- oder O-Ring-Anschluss verfügbar
- Schwenkwinkel 30°, 45° und 60° je nach Ausführung möglich
- Betriebstemperatur: 0 ~ +70°C
- Geeignet für handelsübliches Mineral-Hydrauliköl
- Besonders interessant als Alternative zu Kosmek TLA-2
- Die Spannkraft ist abhängig von Hydraulikdruck und Spannarmlänge.
- Die zulässige Spannhebel-Länge ist abhängig von der jeweiligen Baugröße.
- Zur kontrollierten Schwenkgeschwindigkeit wird ein Durchflussregelventil empfohlen.
- Der Spannarm ist je nach Ausführung separat erhältlich.
- Modifizierungen und Sonderausführungen sind nach Absprache möglich.
- CAD-Daten und weitere Ausführungen auf Anfrage.

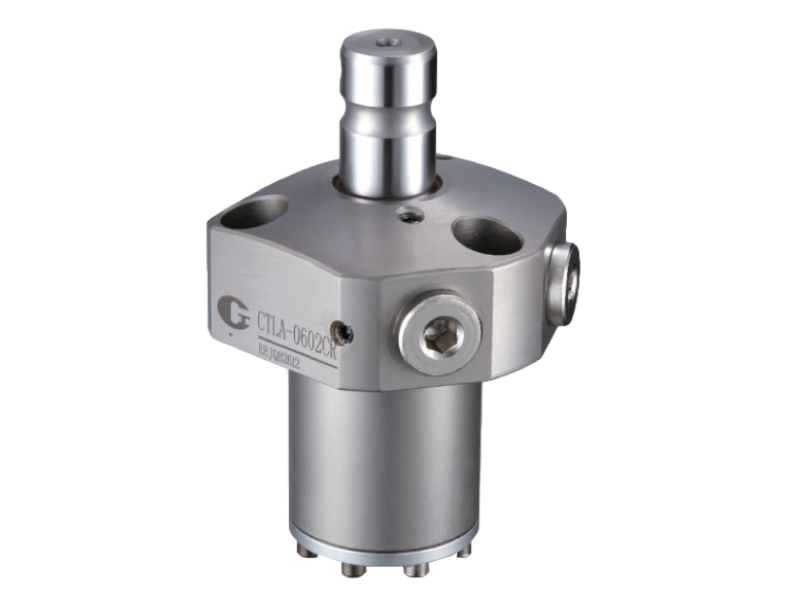

CTLA-0402CR
| ① | BAUREIHE | CTLA | |
| ② | Baugröße | 0402 : ØD = 28,5 mm 0602 : ØD = 33 mm 0802 : ØD = 36 mm 1002 : ØD = 43 mm 1602 : ØD = 46 mm 2502 : ØD = 63 mm 4002 : ØD = 90 mm |
|
| ③ | Anschlussart | B : G-Gewinde-Anschluss ohne O-Ring-Anschluss C : O-Ring-Anschluss mit G-Gewindestopfen |
|
| ④ | Schwenkrichtung beim Spannen | R : Rechts (im Uhrzeigersinn) L : Links (gegen den Uhrzeigersinn) |
| Model | Spannkraft bei 350 bar | Spannhub | Schwenkhub | Gesamthub | Ölbedarf Entspannen | Ölbedarf Spannen | eff. Kolbenfläche Entspannen | eff. Kolbenfläche Spannen |
|---|---|---|---|---|---|---|---|---|
| [kgf] | [mm] | [mm] | [mm] | [cm³] | [cm³] | [cm²] | [cm²] | |
| CTLA-0402 | 350 | 8 | 6 | 14 | 3,6 | 1,4 | 2,545 | 1,005 |
| CTLA-0602 | 508 | 8 | 7 | 15 | 5,2 | 2,2 | 3,463 | 1,453 |
| CTLA-0802 | 690 | 10 | 8 | 18 | 8,1 | 3,6 | 4,524 | 1,979 |
| CTLA-1002 | 980 | 10 | 9,5 | 19,5 | 12,9 | 5,5 | 6,605 | 2,804 |
| CTLA-1602 | 1459 | 13 | 11 | 24 | 21,8 | 10 | 9,079 | 4,17 |
| CTLA-2502 | 2869 | 16 | 16 | 32 | 57,9 | 26,2 | 18,096 | 8,198 |
| CTLA-4002 | 4329 | 16 | 19,5 | 35,5 | 100,4 | 43,9 | 28,274 | 12,37 |
Hinweis: Die tatsächliche Spannkraft am Werkstück hängt von Hydraulikdruck und Länge des Spannarms ab.
| Modell | ØD Zylinder | Gesamthub | Schwenkhub | Spannhub | Max. Betriebsdruck | Betriebstemperatur |
|---|---|---|---|---|---|---|
| CTLA-0402 | 28,5 | 14 | 6 | 8 | 350 bar | 0 ~ +70°C |
| CTLA-0602 | 33 | 15 | 7 | 8 | 350 bar | 0 ~ +70°C |
| CTLA-0802 | 36 | 18 | 8 | 10 | 350 bar | 0 ~ +70°C |
| CTLA-1002 | 43 | 19,5 | 9,5 | 10 | 350 bar | 0 ~ +70°C |
| CTLA-1602 | 46 | 24 | 11 | 13 | 350 bar | 0 ~ +70°C |
| CTLA-2502 | 63 | 32 | 16 | 16 | 350 bar | 0 ~ +70°C |
| CTLA-4002 | 90 | 35,5 | 19,5 | 16 | 350 bar | 0 ~ +70°C |
Kosmek TLA-2
Die CTLA-Baureihe ist insbesondere mit der Kosmek TLA-2-Baureihe vergleichbar. Die Baugrößen des TLA-2 reichen von 040 bis 400 und besitzen Zylinder-Außendurchmesser von 28,5 bis 90 mm. Auch Betriebsdruck, Schwenkprinzip und Hubdaten liegen in einem sehr ähnlichen Bereich.
| CTLA | Kosmek TLA-2 | Zylinder-Ø | Gesamthub | Schwenkhub | Spannhub |
|---|---|---|---|---|---|
| CTLA-0402 | TLA0401-2 | 28,5 mm | 14 mm | 6 mm | 8 mm |
| CTLA-0602 | TLA0601-2 | 33 mm | 15 mm | 7 mm | 8 mm |
| CTLA-0802 | TLA0801-2 | 36 mm | 18 mm | 8 mm | 10 mm |
| CTLA-1002 | TLA1001-2 | 43 mm | 19,5 mm | 9,5 mm | 10 mm |
| CTLA-1602 | TLA1601-2 | 46 mm | 24 mm | 11 mm | 13 mm |
| CTLA-2502 | TLA2501-2 | 63 mm | 32 mm | 16 mm | 16 mm |
| CTLA-4002 | TLA4001-2 | 90 mm | 35,5 mm | 19,5 mm | 16 mm |
Wichtig: Die Übereinstimmung der Baugrößen und Hubdaten ist auffällig hoch. Für einen mechanischen 1:1-Austausch müssen jedoch zusätzlich Befestigungsmaße, Anschlussausführung und Spannarm geprüft werden.
Pascal CTK
Der Pascal CTK ist ebenfalls ein doppelt wirkender Hydraulik-Schwenkspanner für bis zu 35 MPa (350 bar). Pascal bietet die Baugrößen CTK02, CTK04, CTK06, CTK10 und CTK16 sowie obere, untere und Cartridge-Ausführungen an.
| Modell | Spannkraft bei 350 bar* | Zylinder-Ø innen | Gesamthub | Schwenkhub 90° | Spannhub |
|---|---|---|---|---|---|
| CTK02 | 3,1 kN | 16 mm | 15 mm | 7 mm | 8 mm |
| CTK04 | 5,1 kN | 21 mm | 17 mm | 9 mm | 8 mm |
| CTK06 | 7,6 kN | 26 mm | 21 mm | 11 mm | 10 mm |
| CTK10 | 14,6 kN | 34 mm | 25,5 mm | 13,5 mm | 12 mm |
| CTK16 | 20,3 kN | 42 mm | 28,5 mm | 16,5 mm | 12 mm |
* Die tatsächliche Spannkraft des Pascal CTK hängt ebenfalls von der Länge des Spannarms und dem Hydraulikdruck ab.
Der Pascal CTK ist daher eine technische Alternative, aber aufgrund unterschiedlicher Baugrößen und Abmessungen nicht generell als mechanisch identischer Ersatz anzusehen.

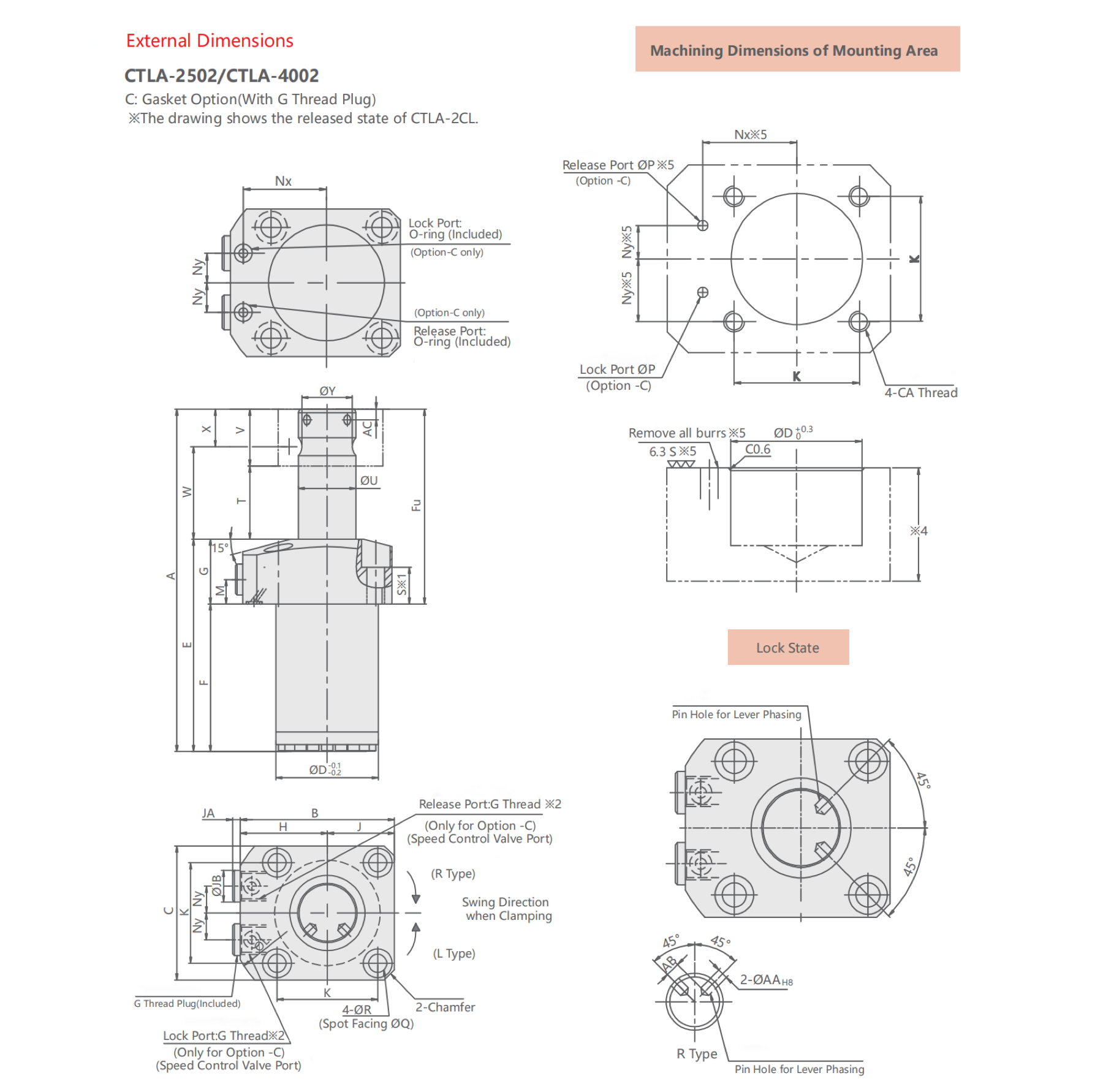

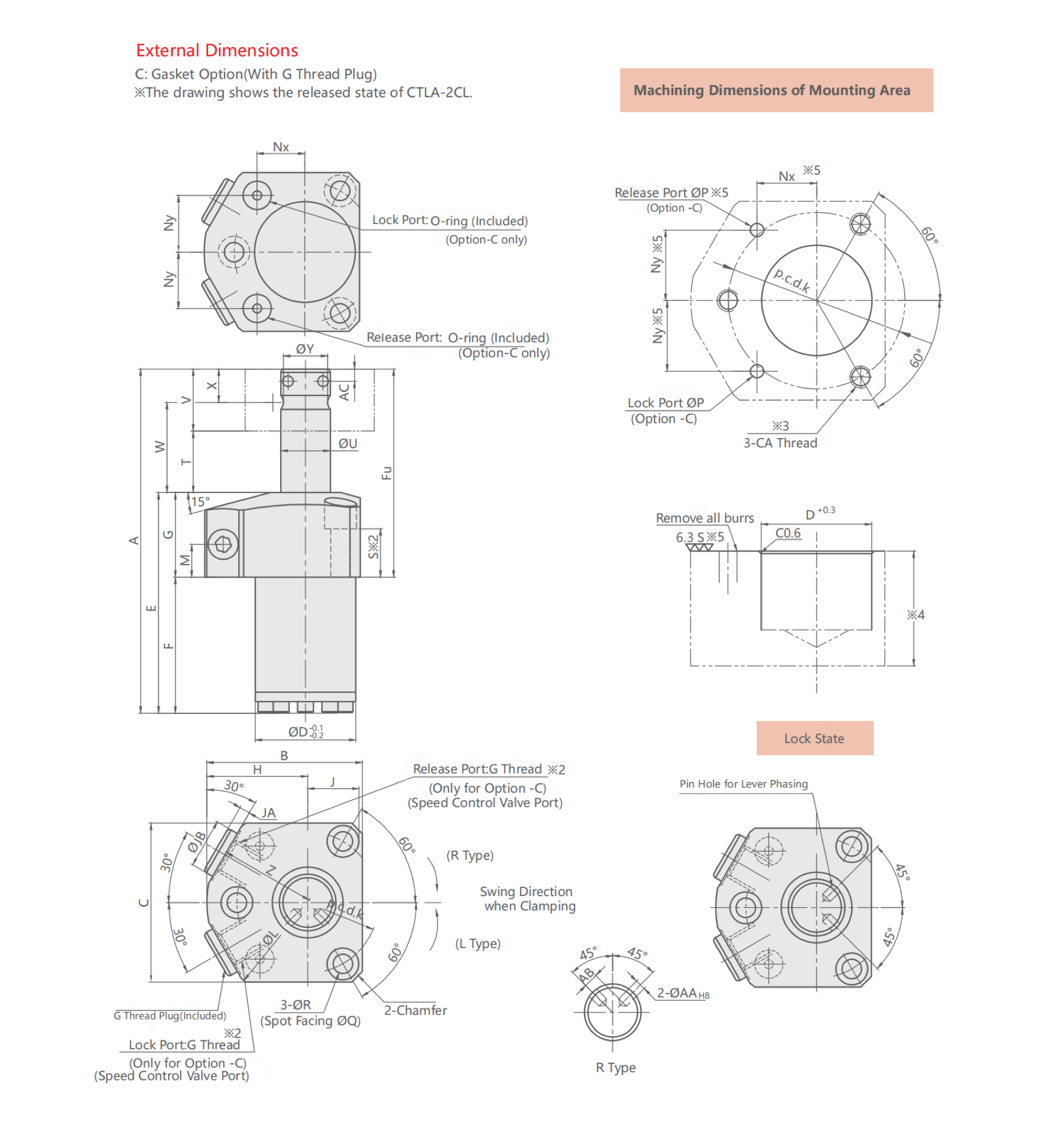

CTLA Hochdruck-Hydraulischer Schwenkspanner - CAD-Daten
auf Anfrage !
Weitere Größen, Spannarme und Sonderausführungen auf Anfrage.
