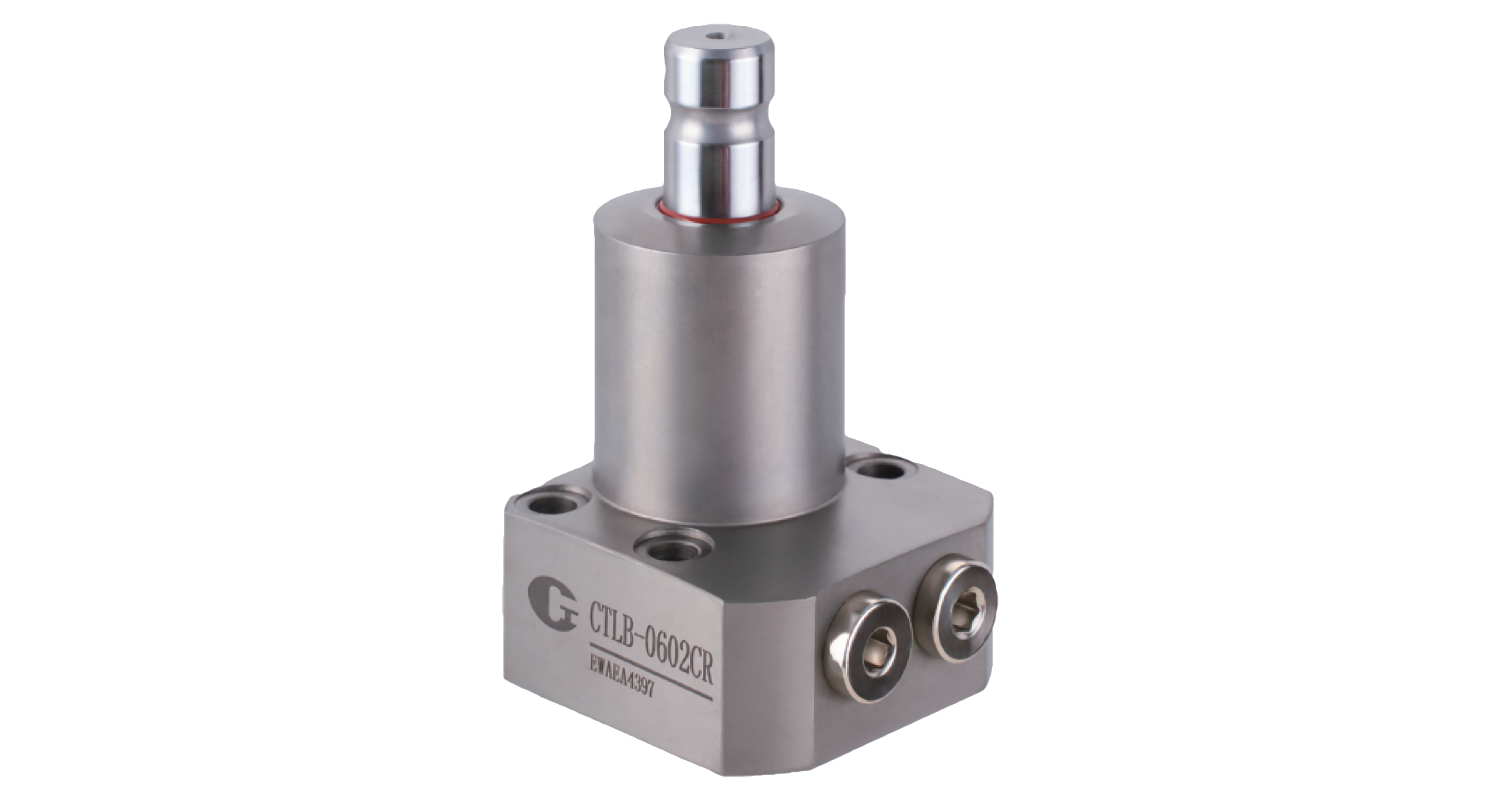

CTLB Hydraulischer Hochdruck-Schwenkspanner
Hydraulischer Hochdruck-Schwenkspanner – kompakte Bauform und hohe Spannkräfte
- Kompakter hydraulischer Schwenkspanner für automatisierte Spannvorrichtungen und Bearbeitungsanlagen
- Robuste Bauweise für den Einsatz bei Hydraulikdrücken bis 350 bar
- Schwenk- und Spannbewegung ermöglichen eine schnelle und platzsparende Werkstückbestückung
- Sieben Baugrößen von CTLB-0402 bis CTLB-4002
- Spannkräfte bis ca. 43,3 kN, abhängig von Baugröße, Hydraulikdruck und Spanneisenlänge
- Max. Betriebsdruck: 350 bar
- Min. Betriebsdruck: 7 bar
- Gesamthub von 14 bis 35,5 mm, abhängig von der Baugröße
- Betriebstemperatur: 0 bis +70 °C
- Optionaler Anschluss für eine Geschwindigkeitsregelung
- Die tatsächliche Spannkraft ist abhängig vom Hydraulikdruck und der verwendeten Spanneisenlänge.
- Die Spann- und Entspannbewegung sollte nicht mit überhöhter Geschwindigkeit betrieben werden.
- Zur gezielten Einstellung der Spanngeschwindigkeit wird der Einsatz eines Ölmengenregelventils (Durchflussregelventils) empfohlen.
- Die erforderlichen Montage- und Befestigungselemente sind nicht im Lieferumfang enthalten.
- Schwenkrichtung rechts oder links wählbar.
- Weitere Ausführungen und kundenspezifische Anpassungen auf Anfrage.
- CAD-Daten stehen im Bereich „CAD & Downloads“ zur Verfügung.

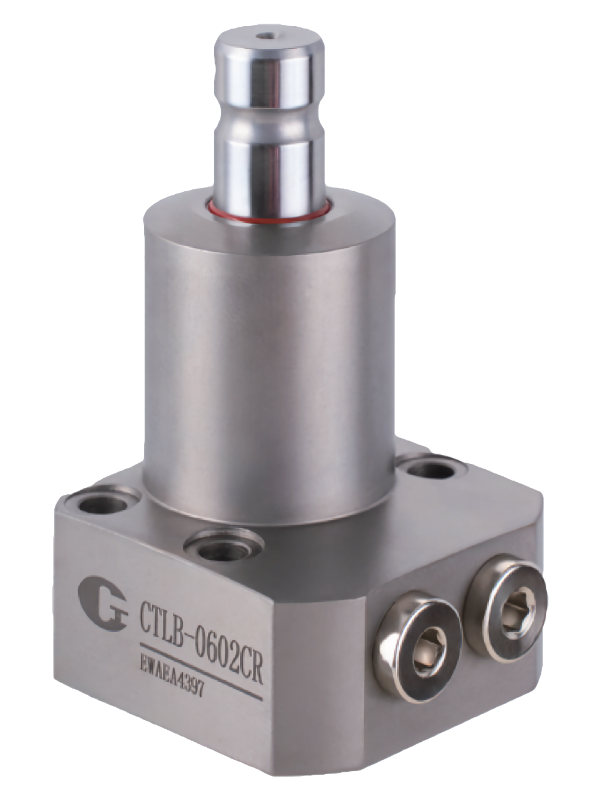

CTLB-0402CR
| ① | CTLB | Baureihe | CTLB – hydraulischer Hochdruck-Schwenkspanner |
|---|---|---|---|
| ② | 0402 | Baugröße | 0402 : Zylinder-Ø 32 mm 0602 : Zylinder-Ø 36 mm 0802 : Zylinder-Ø 39 mm 1002 : Zylinder-Ø 46 mm 1602 : Zylinder-Ø 53 mm 2502 : Zylinder-Ø 71 mm 4002 : Zylinder-Ø 90 mm |
| ③ | C | Anschlussausführung | C : O-Ring-Anschluss mit G-Gewindestopfen |
| ④ | R | Schwenkrichtung | R : Rechts L : Links |
Spezifikationen CTLB Hydraulischer Hochdruck-Schwenkspanner
| Baugröße | Spannkraft bei 350 bar | Spannhub | Schwenkhub | Gesamthub | Ölbedarf Spannen | Ölbedarf Entspannen | eff. Kolbenfläche Spannen | eff. Kolbenfläche Entspannen |
|---|---|---|---|---|---|---|---|---|
| [kN] | [mm] | [mm] | [mm] | [cm³] | [cm³] | [cm²] | [cm²] | |
| CTLB-0402 | 3,50 | 6 | 8 | 14 | 3,6 | 1,4 | 2,545 | 1,005 |
| CTLB-0602 | 5,08 | 7 | 8 | 15 | 5,2 | 2,2 | 3,463 | 1,453 |
| CTLB-0802 | 6,90 | 8 | 10 | 18 | 8,1 | 3,6 | 4,524 | 1,979 |
| CTLB-1002 | 9,80 | 9,5 | 10 | 19,5 | 12,9 | 5,5 | 6,605 | 2,804 |
| CTLB-1602 | 14,90 | 11 | 13 | 24 | 21,8 | 10,0 | 9,079 | 4,170 |
| CTLB-2502 | 28,69 | 16 | 16 | 32 | 57,9 | 26,2 | 18,096 | 8,198 |
| CTLB-4002 | 43,29 | 19,5 | 16 | 35,5 | 100,4 | 43,9 | 28,274 | 12,370 |
Hinweis: Die erreichbare Spannkraft ist abhängig vom Hydraulikdruck und von der Länge des verwendeten Spanneisens. Für die genaue Auslegung sind die jeweiligen Spannkraftdiagramme zu beachten.

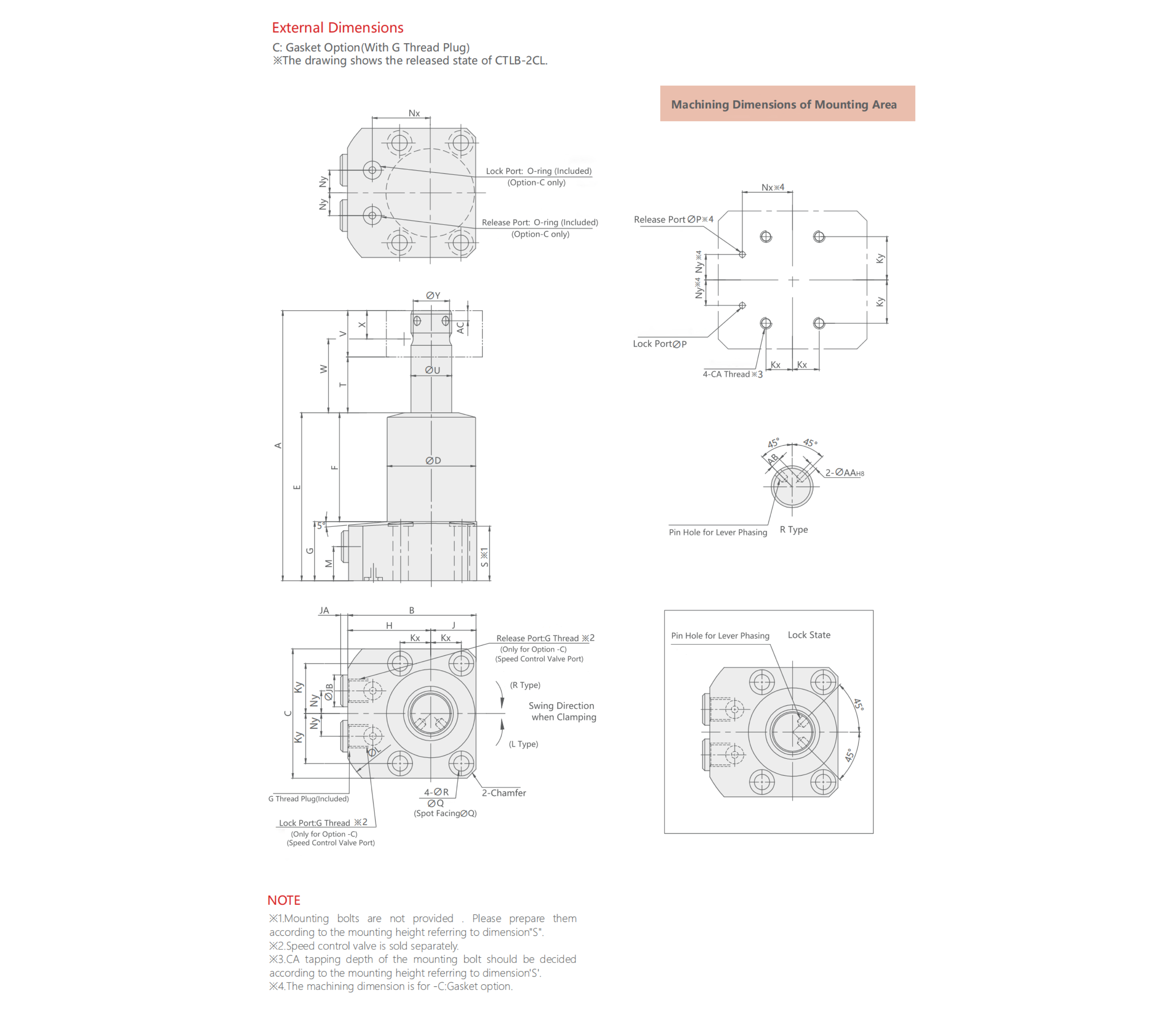

Technische Zeichnung
| Baugröße | Gesamthub | Spannhub | Schwenkhub | A | B | C | D | E | F | G | H | J | Kx | Ky | L | M | Nx | Ny | P | Q | R | S | T | U | V | W | X | Y | AA | AB | AC | CA (Nom. X Pitch) | JA | JB | Fase | G Gewinde | O-Ring (Option-C) | Hebelbolzen (Inkl.) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CTLB-0402 | 14 | 6 | 8 | 97.5 | 49.5 | 47 | 32 | 62.5 | 36.5 | 26 | 33 | 16.5 | 11 | 18 | 76 | 15 | 22 | 9 | 3 | 9 | 5.5 | 24 | 16 | 14 | 19 | 25.5 | 9.5 | 12.5 | 3 +0.014⁄0 | 4 | 3.5 | M5X0.8 | 4 | 14 | 3 | G1/8 | 1BP5 | Φ3×6 |
| CTLB-0602 | 15 | 7 | 8 | 105 | 53.5 | 55 | 36 | 66 | 40 | 26 | 35 | 18.5 | 12 | 21 | 78 | 15 | 24 | 9 | 3 | 11 | 6.8 | 24 | 17 | 16 | 22 | 28 | 11 | 14 | 4 +0.018⁄0 | 4 | 4.5 | M6 | 4 | 14 | 4 | G1/8 | 1BP5 | Φ4×8 |
| CTLB-0802 | 18 | 8 | 10 | 119 | 56.5 | 57 | 39 | 74 | 48 | 26 | 36.5 | 20 | 13.5 | 22 | 83 | 15 | 25.5 | 10 | 3 | 11 | 6.8 | 24 | 20 | 18 | 25 | 32.5 | 12.5 | 16 | 4 +0.018⁄0 | 5 | 4.5 | M6 | 4 | 14 | 4 | G1/8 | 1BP5 | Φ4×8 |
| CTLB-1002 | 19.5 | 9.5 | 10 | 134.5 | 64 | 70 | 46.5 | 83 | 57 | 26 | 40 | 24 | 16 | 27 | 93 | 15 | 29 | 12 | 3 | 14 | 9 | 24 | 21.5 | 22 | 30 | 36.5 | 15 | 19.5 | 4 +0.018⁄0 | 7 | 4.5 | M8 | 4 | 14 | 4 | G1/8 | 1BP5 | Φ4×8 |
| CTLB-1602 | 24 | 11 | 13 | 159.5 | 71.5 | 71 | 53 | 99.5 | 72.5 | 27 | 43.5 | 28 | 20 | 27.5 | 98 | 16 | 32.5 | 14 | 3 | 14 | 9 | 25 | 26 | 25 | 34 | 43 | 17 | 22 | 4 +0.018⁄0 | 8.5 | 5 | M8 | 4 | 14 | 4 | G1/8 | 1BP5 | Φ4×8 |
| CTLB-2502 | 32 | 16 | 16 | 211 | 99.5 | 84 | 71 | 131 | 101 | 30 | 57.5 | 42 | 32 | 32 | 132 | 16.5 | 43.5 | 19 | 5 | 17.5 | 11 | 28 | 34 | 35.5 | 46 | 57 | 23 | 31 | 6 +0.018⁄0 | 11.75 | 6.5 | M10 | 4.5 | 19 | 6 | G1/4 | 1BP7 | Φ6×12 |
| CTLB-4002 | 35.5 | 19.5 | 16 | 241 | 118 | 102 | 90 | 148.5 | 112.5 | 36 | 67 | 51 | 40 | 40 | 148 | 22.5 | 53 | 20 | 5 | 20 | 14 | 33 | 37.5 | 45 | 55 | 65 | 27.5 | 39.5 | 8 +0.018⁄0 | 14.5 | 9 | M12 | 4.5 | 19 | 6 | G1/4 | 1BP7 | Φ8×16 |

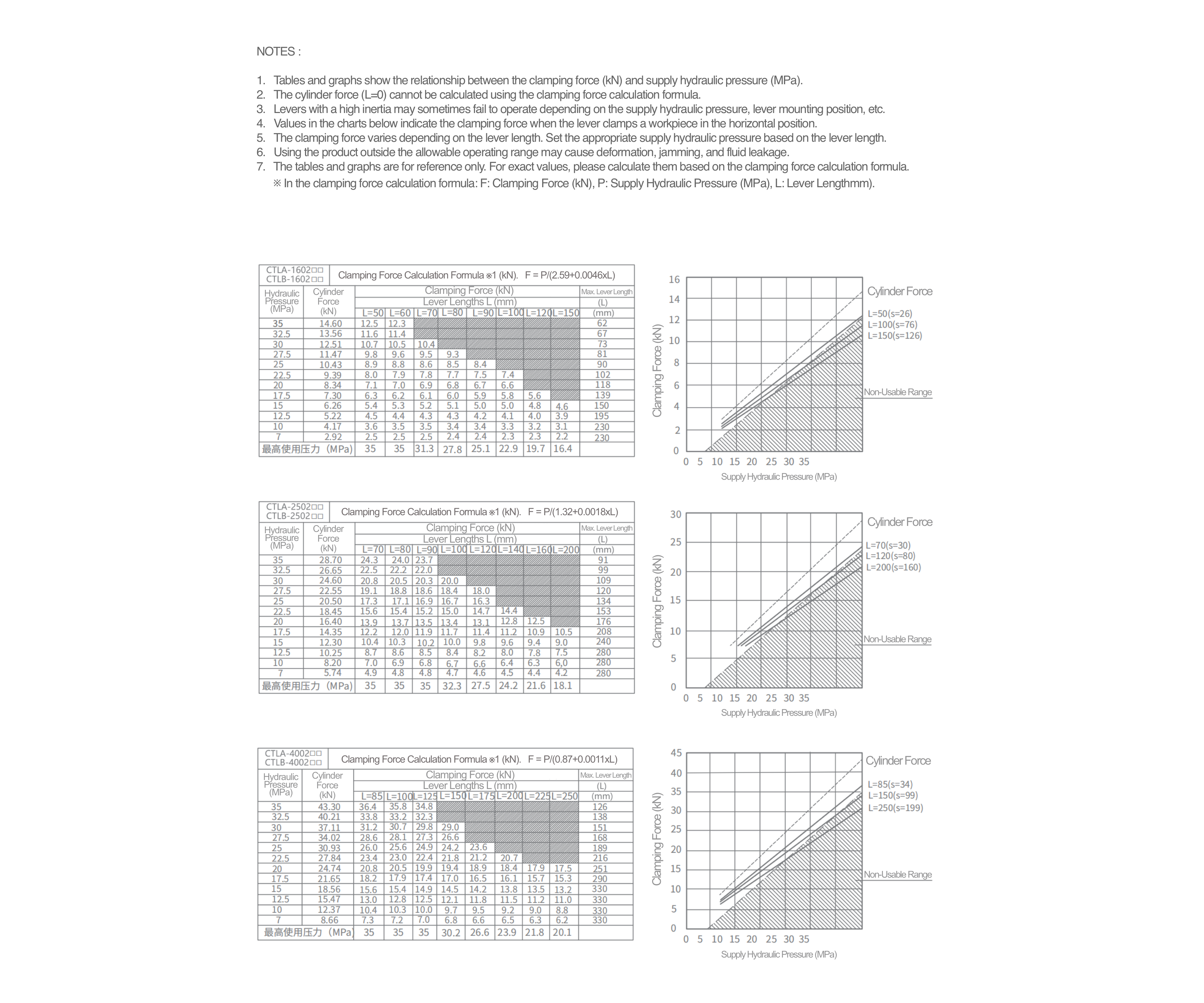

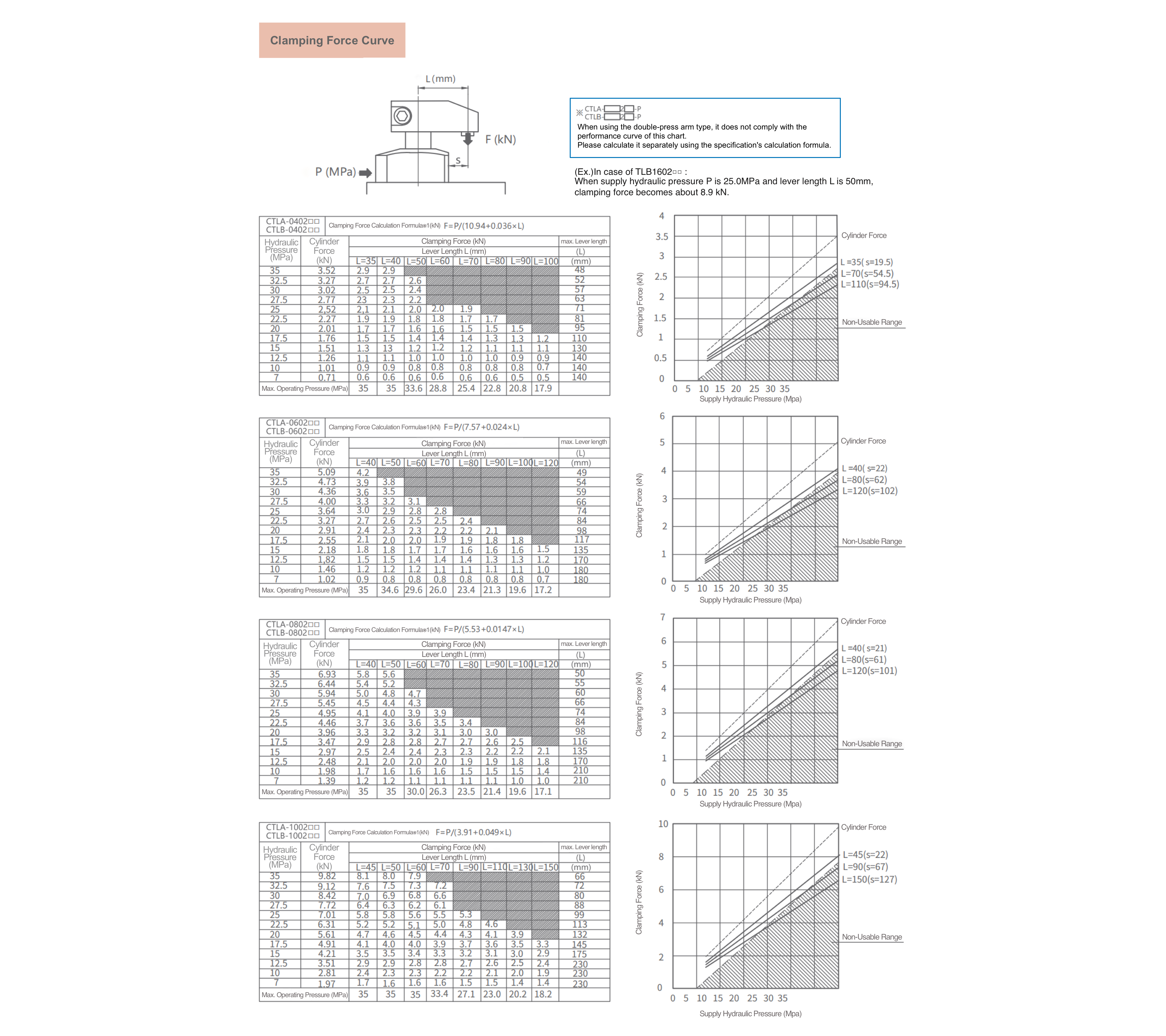

Spannkraft in Abhängigkeit von Hydraulikdruck und Spanneisenlänge
Die erreichbare Spannkraft des CTLB-Schwenkspanners ist abhängig vom anliegenden Hydraulikdruck und von der Länge des verwendeten Spanneisens. Die nachfolgenden Spannkraftdiagramme dienen zur Auslegung des Schwenkspanners für den jeweiligen Anwendungsfall.
Bei der Auswahl des Schwenkspanners sind neben der gewünschten Spannkraft auch die zulässige Spanneisenlänge und der maximale Betriebsdruck zu berücksichtigen.

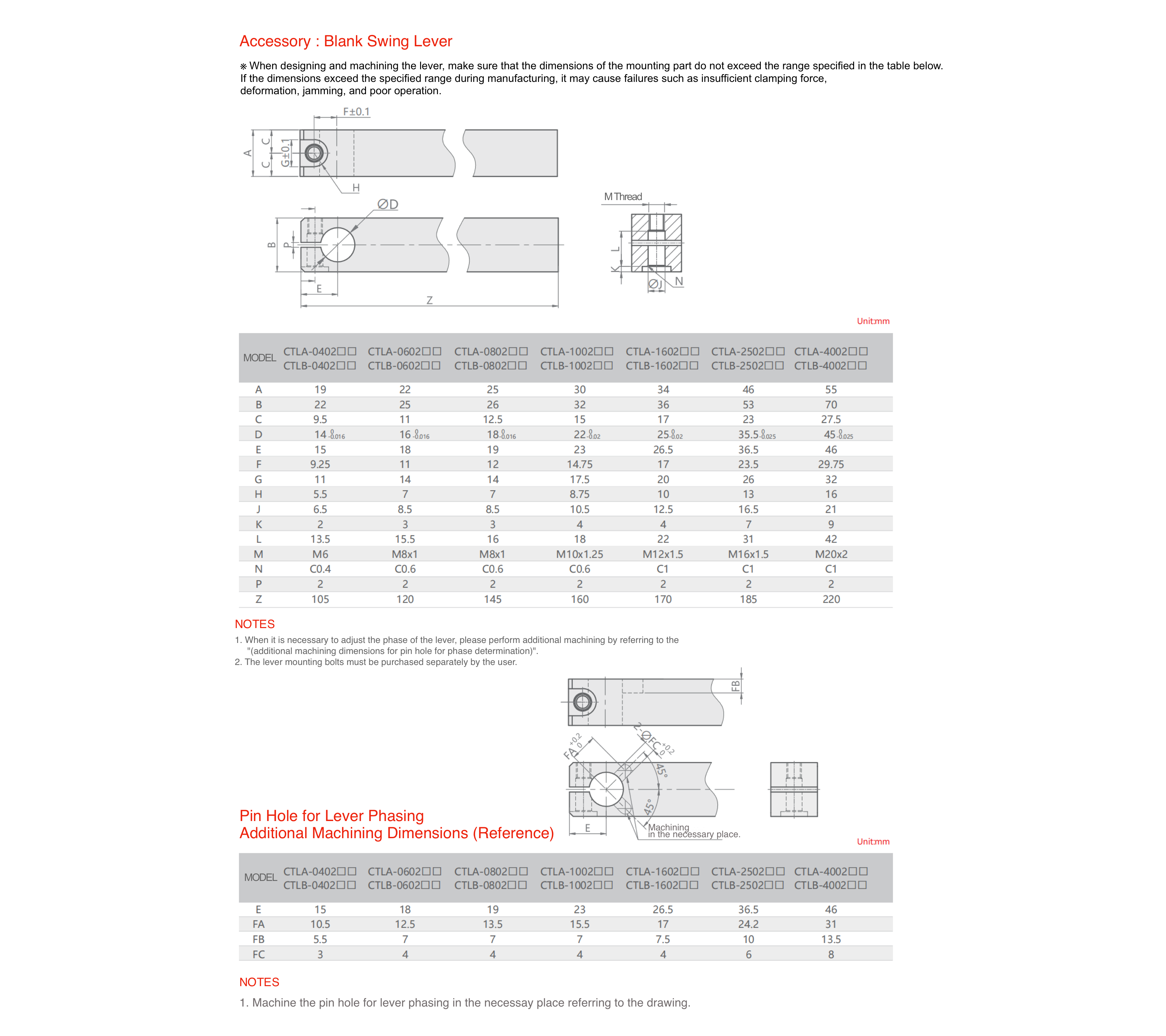

Spanneisen-Bearbeitung – Anpassung der Hebelstellung
Bei Bedarf kann das Spanneisen zur Anpassung der Hebelstellung entsprechend den nachfolgenden Maßen bearbeitet werden.
Hinweis: Die Befestigungsschrauben für den Hebel müssen separat vom Anwender erworben werden.
CTLB Hydraulischer Hochdruck-Schwenkspanner – CAD-Daten
Alle CAD-Dateien können im STEP-Format zur Verfügung gestellt werden.
Weitere Ausführungen und kundenspezifische Anpassungen auf Anfrage.
