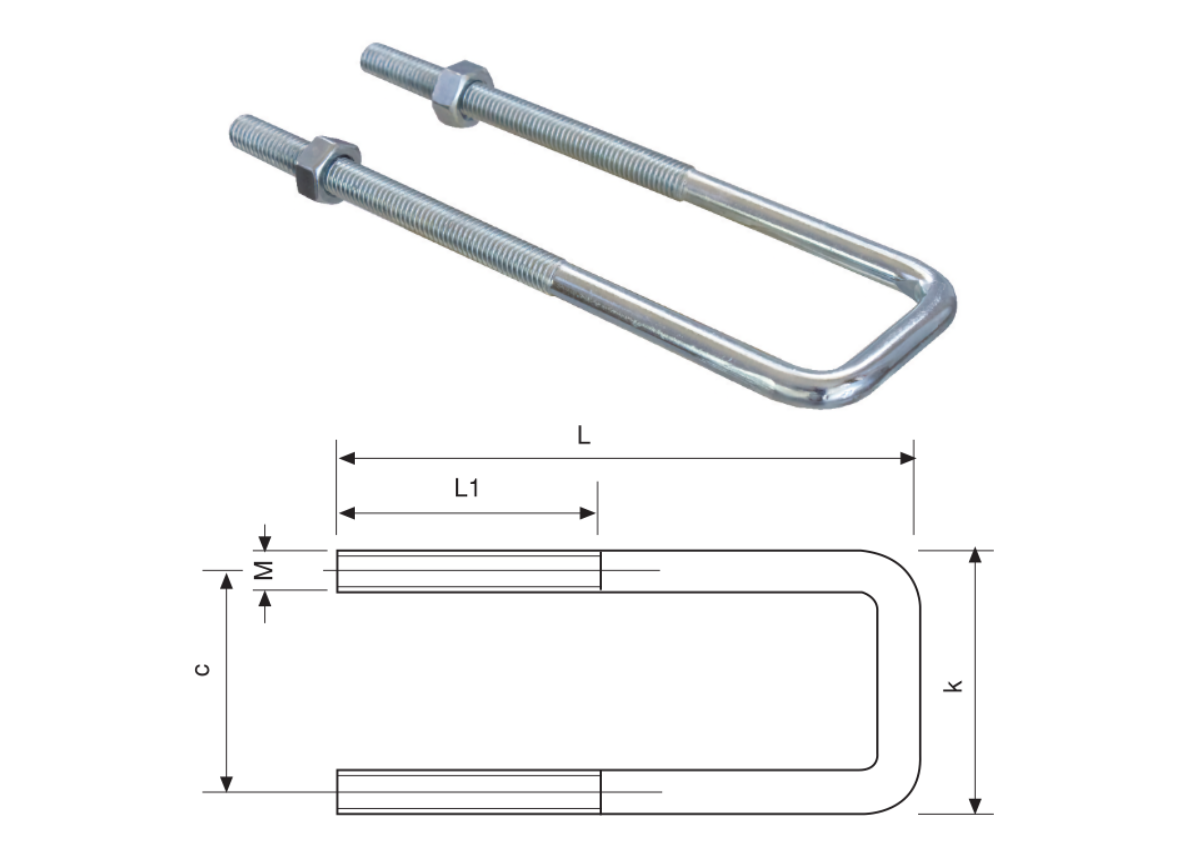

MS40/4 Zugbügel
M: Gewinde (metrisch)
L: Gesamtlänge des Bügels
L1: Gewindelänge
c: Mittenabstand (Achsabstand / Lochabstand)
k: Außenabstand (Gesamtbreite über alles)
L: Gesamtlänge des Bügels
L1: Gewindelänge
c: Mittenabstand (Achsabstand / Lochabstand)
k: Außenabstand (Gesamtbreite über alles)
Zugbügel & Ersatz-Zugbügel (U-Bügel / U-Haken)
- Ideal als Ersatz-Zugbügel für Verschlussspanner
- Qualitätsstahl verzinkt und passiviert
- passend zu den Baureihen M40Y und M40D
- Optional in Edelstahlausführung verfügbar
- Beliebige Längen nach Kundenvorgabe lieferbar!
| Größe | M | L | L1 | c | k |
|---|---|---|---|---|---|
| 0-1 | M4 | 55 | 25 | 19 | 23 |
| 0-2 | M4 | 83 | 52 | 24 | 28 |
| 1 | M5 | 85 | 40 | 25 | 30 |
| 2 | M6 | 112 | 67 | 31 | 37 |
| 3 | M8 | 146 | 87 | 42 | 50 |
| 4 | M10 | 130 | 60 | 44.5 | 54.5 |
| 4-1 | M10 | 170 | 80 | 54 | 64 |
