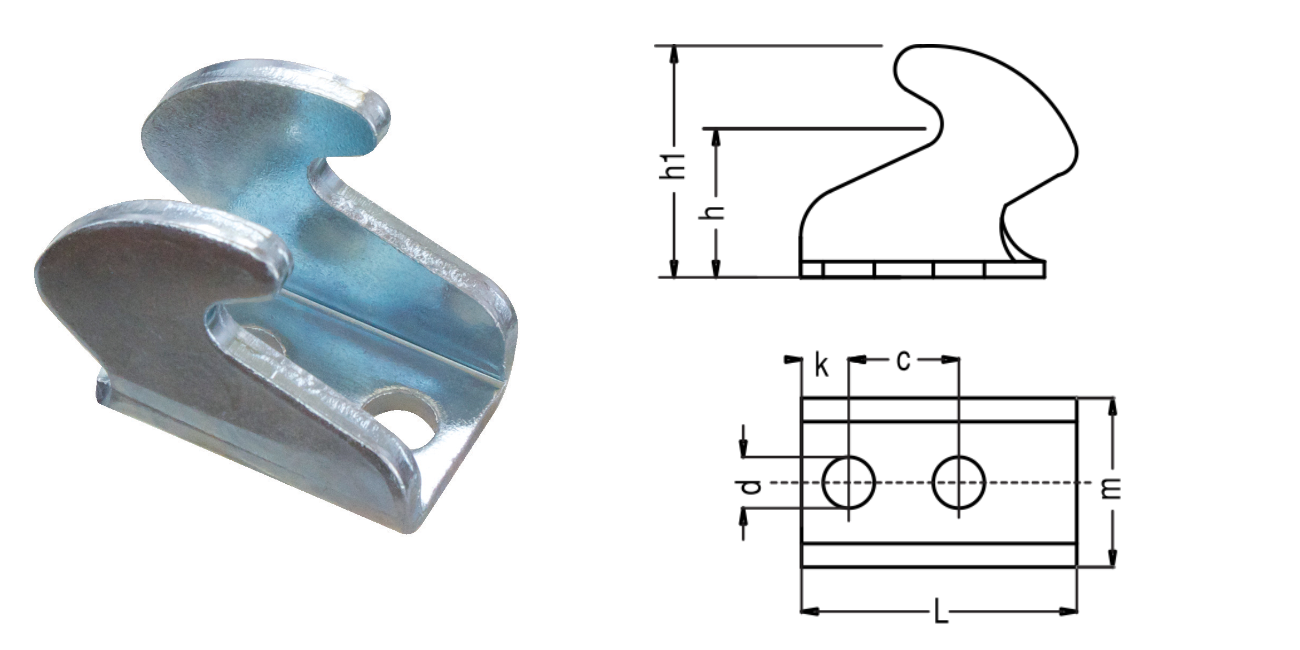

MS40/5 Gegenhalter
d: Befestigungsbohrung (Durchmesser)
c: Lochabstand (Mittenabstand der Bohrungen)
k: Randabstand der Bohrung
l: Gesamtlänge der Grundplatte
m: Gesamtbreite der Grundplatte
h: Einhängehöhe (Arbeitshöhe)
h1: Gesamthöhe des Gegenhalters
c: Lochabstand (Mittenabstand der Bohrungen)
k: Randabstand der Bohrung
l: Gesamtlänge der Grundplatte
m: Gesamtbreite der Grundplatte
h: Einhängehöhe (Arbeitshöhe)
h1: Gesamthöhe des Gegenhalters
Gegenhalter, Gegenlager
- Qualitätsstahl verzinkt und passiviert
- Passend zu den Verschlussspannern mit Zugbügel
- Optional in Edelstahlausführung verfügbar
- Modifikationen nach Kundenvorgaben sind möglich!
| Größe | d | c | k | l | m | h | h1 |
|---|---|---|---|---|---|---|---|
| 1 | 4.5 | 10 | 5 | 20 | 13.5 | 12 | 17.5 |
| 2 | 5.5 | 11 | 7.5 | 26 | 16 | 15 | 20 |
| 3 | 6.5 | 14 | 6 | 35 | 21.5 | 19 | 29 |
| 4 | 8.5 | 19 | 8 | 47 | 28 | 25 | 39 |
