MS40S/1 Gegenhalter, Gegenlager

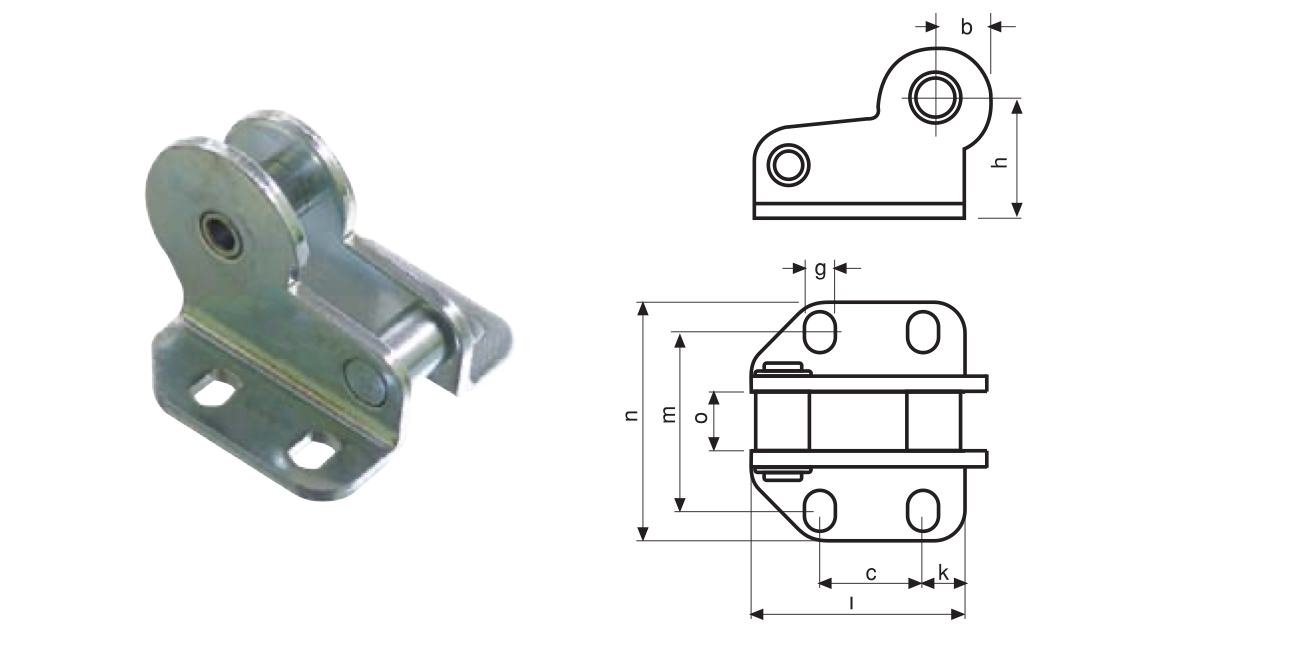

b: Breite der Einhängeaufnahme
c: Lochabstand (Mittenabstand längs)
h: Einhängehöhe (Arbeitshöhe)
g: Befestigungsbohrung (Durchmesser)
k: Randabstand der Bohrung
l: Gesamtlänge der Grundplatte
m: Lochabstand quer (Mittenabstand quer)
n: Gesamtbreite der Grundplatte
o: Innenabstand der Aufnahme
c: Lochabstand (Mittenabstand längs)
h: Einhängehöhe (Arbeitshöhe)
g: Befestigungsbohrung (Durchmesser)
k: Randabstand der Bohrung
l: Gesamtlänge der Grundplatte
m: Lochabstand quer (Mittenabstand quer)
n: Gesamtbreite der Grundplatte
o: Innenabstand der Aufnahme
MS40S/1 Gegenhalter
- Qualitätsstahl verzinkt und passiviert
- Einsatzgehärtete Buchsen
- Niete aus nicht rostendem Stahl
- Optional in Edelstahlausführung verfügbar
- Passend zum Verschlussspanner M46S mit Sicherheitsverriegelung!
| Größe | b | c | h | g | k | l | m | n | o |
|---|---|---|---|---|---|---|---|---|---|
| 1 | 6 | 19 | 22.5 | 4.5 | 6 | 31 | 28 | 41 | 6.8 |
| 3 | 6 | 19 | 23 | 5.5 | 13 | 31 | 32-35 | 46 | 10.8 |
| 5 | 12 | 29 | 49 | 11 | 13 | 31 | 60 | 89 | 13.7 |
